バスタイプ|ソフィー

バスタイプ
ポイント!
  • ●抗菌・抗カビ効果に優れた、浴室専用タイプです。
  • ●外からの視線をさえぎりプライバシーを守る生地を採用。
  • ●清潔感あふれる、色柄バリエーションがバスタイムを美しく彩ります。
問合せ

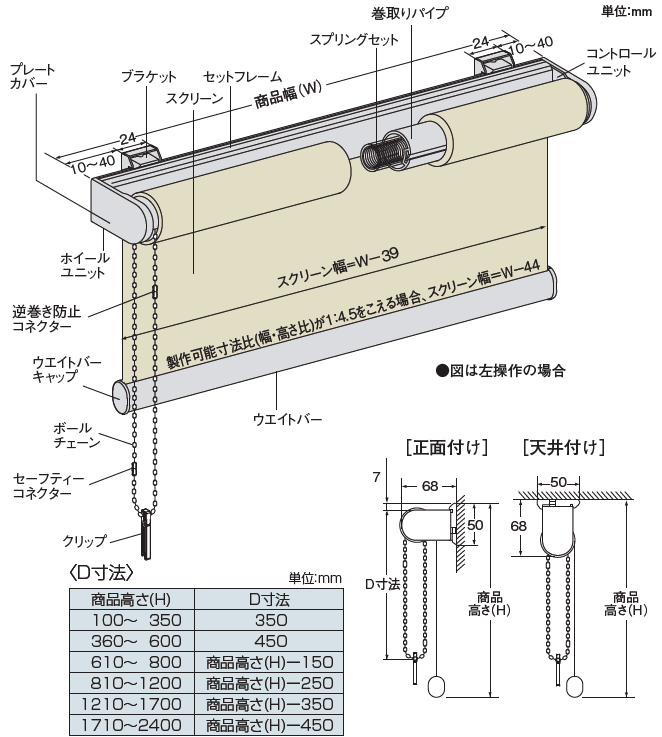

構造図|バスタイプ

操作方法別の、ロールスクリーン構造図です。

■ブラケット

  • 標準タイプブラケット
  • 【ブラケットの使用個数】

    製品幅(W) 使用個数
    〜1500mm 2個
    〜2000mm 3個

寸法|バスタイプ

■製作可能寸法

  • 【製作可能寸法一覧】

    操作方式 商品幅(W) 商品高さ(H) 製作可能寸法比(W:H)
    プルコード式 305〜2000mm 100〜2400mm 1:3以内
    チェーン式 200〜2000mm 100〜2400mm 1:8以内

■製品幅と生地幅寸法(目安)

  • 標準タイプ製品幅と生地幅寸法(目安)

    【製品幅と生地幅寸法】

    操作方式 A(操作側) B(反操作側)
    プルコード式 14.5mm 14.5mm
    チェーン式 24.5mm 14.5mm

    ※チェーン式の場合、製作可能寸法比(幅・高さ比)が1:4.5をこえると、A、Bの寸法はそれぞれ2.5mmずつプラスになります。

採寸方法|バスタイプ

※スクリーン幅は商品幅より狭くなりますので、各商品のスクリーン幅寸法をご確認ください。

■窓枠の内側に取付ける場合(天井付け)

  • 測り方(窓枠内側・天井付け)
  • 商品の寸法は幅(W)も高さ(H)も窓枠の内側寸法から10mm程度差し引いてください。

■窓枠の外側に取付ける場合(正面付け)

  • 測り方(窓枠外側・正面付け)
  • 商品の寸法は幅(W)も高さ(H)も窓枠の外側実寸法以上でご指示ください。

部品色|バスタイプ

バスタイプの、ロールスクリーン部品色一覧です。

  • ホワイト

    ホワイト

プルコード・グリップ|バスタイプ

プルコード式は下記の3種類からお選びいただけます。(指示のない場合は標準仕様のシリンダープルコード[標準仕様]になります)
※再巻き上げ時に手が届かないと操作ができませんのでご注意ください。

  • シリンダープルコード 標準

    シリンダープルコード

  • クリアグリップ

    クリアグリップ

  • チューブグリップ

    チューブグリップ



操作方法|バスタイプ



■プルコード式

  • 1. 降ろす場合

    プルコード式・降ろす場合
  • 真下に引き降ろしてください

  • 2.上げる場合

    プルコード式・上げる場合
  • 少し(1〜2cm)下に引き、手をはなすと巻き上がります

    • ※途中で止める場合
    • シリンダープルコードを少し下に引き降ろすと止まります

■チェーン式

  • 1.降ろす場合

    チェーン式・降ろす場合
  • 奥(窓側)のチェーンを引き下げます

    • ※途中で止める場合
    • チェーンを引くのを止めるとそこで止まります
  • 2.上げる場合

    チェーン式・上げる場合
  • 手前(部屋側)のチェーンを引き下げます

操作方法|バスタイプ

■プルコード式

  • 1. 降ろす場合

    プルコード式・降ろす場合

    真下に引き降ろしてください

  • 2.上げる場合

    プルコード式・上げる場合

    少し(1〜2cm)下に引き、手をはなすと巻き上がります

    ※途中で止める場合

    シリンダープルコードを少し下に引き降ろすと止まります

■チェーン式

  • 1.降ろす場合

    チェーン式・降ろす場合

    奥(窓側)のチェーンを引き下げます

    ※途中で止める場合

    チェーンを引くのを止めるとそこで止まります

  • 2.上げる場合

    チェーン式・上げる場合

    手前(部屋側)のチェーンを引き下げます

取付方法|バスタイプ

■正面付け

① ブラケットを取り付けてください

  • 正面付け取付方法
  • ブラケットを図のような位置に2本のネジでしっかりと固定してください

    ブラケット図

    ※付属のブラケット取り付けネジは木枠用ですので、木質以外の下地(石膏ボード等)にはご使用になれません。取付面の材質及びブラケットのネジ穴(Φ4.4mm)に適合するネジ及びプラグ・アンカー等を別にご用意ください。

  • ② ブラケットに本体のセットフレームをはめてください

    正面付け取付方法

    セットフレームの下側をブラケットにさし込み、さらに上側をはめ込みます

    ※はずす場合

    はずす場合

    はずす時は、下のプッシュボタンを押してください。

■天井付け

① ブラケットを取り付けてください

  • 天井付け取付方法
  • ブラケットを図のような位置に2本のネジでしっかりと固定してください

    ブラケット図

    ※付属のブラケット取り付けネジは木枠用ですので、木質以外の下地(石膏ボード等)にはご使用になれません。取付面の材質及びブラケットのネジ穴(Φ4.4mm)に適合するネジ及びプラグ・アンカー等を別にご用意ください。

  • ② ブラケットに本体のセットフレームをはめてください

    天井付け取付方法

    セットフレームの手前側をブラケットにさし込み、さらに窓側(奥側)をはめ込みます

    ※はずす場合

    はずす場合

    はずす時は、プッシュボタンを押してください。

  • ※ご注意

    セットフレームだけをつかんで商品を持ち上げないでください。商品が落下し事故の原因になります。

  • セットフレーム持ち方

オプション|バスタイプ

■テンションバー有料オプション

テンションバーA(ユニットバス用)

テンションバーA

取付け方法の詳細取付け方法1 取付け方法2

※凹凸のある壁紙、布壁、土壁、砂壁やベニヤなどザラザラした表面には取り付けられません。
※ロールスクリーン本体幅(W)は、テンションバー寸法の+100mm以内です。
※ロールスクリーン本体の適応サイズは幅(W)1800mm、高さ(H)1800mmまでです。
※テンションバーご使用の場合は落下防止のため、定期的にナットのゆるみがないかご確認ください。

テンションバーB(タイル・モルタル壁および下地のしっかりした壁用)

テンションバーb

取付け方法の詳細取付け方法1 取付け方法2

※タイル壁・モルタル壁・コンクリート壁等の下地への取付けに使用してください。ボート壁・プラスチック壁に使用すると、壁を破損したり、傷つけることがあります。
※ロールスクリーン本体幅(W)は、テンションバー幅の+100mm以内です。
※テンションバーご使用の場合は落下防止のため、定期的にナットのゆるみがないかご確認ください。

  • オプションも多数ご用意しています

    タイル壁の浴室にもご利用いただける「テンションバー」、上部のメカ部分を隠しすっきり収納させる「バランス」など、充実ラインナップ!詳しくは「オプション一覧」ページをご参照ください。

  • オプション

ご注意

ソフィーバスタイプには、抗カビ加工が施されておりますが、季節や使用環境、カビの種類により、カビが発生する場合があります。下記のことに留意してご使用ください。

  • ※浴室を使用しない時は、こまめに換気を行い極力生地に湿気を与えないでください。(微細なチリやホコリなどの汚れ付着の予防にもなります。)
  • ※石鹸やシャンプーなどが生地に付着した場合、水をかけて洗い流してください。(石鹸、シャンプー、垢、チリ、ホコリなどはカビが好む養分となります。)
  • ※定期的(週に1回程度)に生地の裏表に水をかけて細かい汚れを洗い流すとよりカビの発生は防げます。(水をかける程度では撥水・抗カビ性能に支障はありません。)
