スリット窓タイプ|ソフィー

標準タイプ
ポイント!
  • ●プライバシー保護と、室内の明るさ確保を両立させる縦長のスリット窓に対応
  • ●幅10cmから適応し、スタイリッシュな室内空間づくりをサポート
問合せ

構造図|スリット窓タイプ

操作方法別の、ロールスクリーン構造図です。コントロールユニットはⅠ・Ⅱ・Ⅲがあり、
※印の寸法はコントロールユニットⅡを使用した場合の寸法です。
※印の寸法はコントロールユニットⅢを使用した場合の寸法です。
使用区分についてはこちらの表をご確認ください。 >>>生地別仕様一覧表

■ブラケット

・ブラケット

  • 標準タイプブラケット
  • 【ブラケットの使用個数】

    製品幅(W) 使用個数
    〜1500mm 2個
    〜2000mm 3個
    〜2700mm 4個

・ブラケットアーム

ブラケットアーム

寸法|スリット窓タイプ

■製作可能寸法

標準仕様 · ウォッシャブル仕様

  • 【製作可能寸法一覧】

    商品幅(W) 商品高さ(W)
    100〜300mm 100〜2300mm

■製品幅と生地幅寸法(目安)

標準仕様 · ウォッシャブル仕様

  • 標準タイプ製品幅と生地幅寸法(目安)

    【製品幅と生地幅寸法】

    操作方式 A(操作側) B(反操作側)
    チェーン式 9.5mm 3.5mm

採寸方法|スリット窓タイプ

※スクリーン幅は商品幅より13mm短くなりますのでご注意ください。

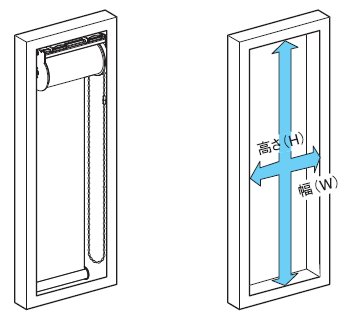

■窓枠の内側に取付ける場合(天井付け)

  • 測り方(窓枠内側・天井付け)
  • 商品の寸法は幅(W)も高さ(H)も窓枠の内側寸法から10mm程度差し引いてください。

    ※幅(W)は5mm単位でご指示ください。

■窓枠の外側に取付ける場合(正面付け)

  • 測り方(窓枠外側・正面付け)
  • 商品の寸法は幅(W)も高さ(H)も窓枠の外側実寸法以上でご指示ください。
  • ※幅(W)は5mm単位でご指示ください。

部品色|スリット窓タイプ

ロールスクリーン部品色一覧です。(指示のない場合はホワイトになります)

  • ホワイト 標準色

    ホワイト

  • ライトグレイ

    ライトグレイ

  • ベージュ

    ベージュ

  • アンバー

    アンバー

  • ブラック

    ブラック



操作方法|スリット窓タイプ



■チェーン式

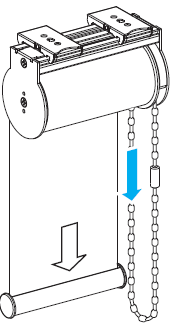

  • 1. 降ろす場合

    プルコード式・降ろす場合
  • 奥(窓側)のチェーンを引き下げます

    • ※途中で止める場合
    • シリンダープルコードを少し下に引き降ろすと止まります

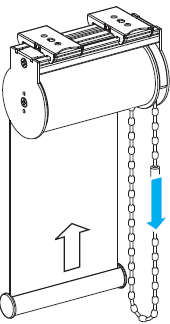

  • 2.上げる場合

    プルコード式・上げる場合
  • 手前(部屋側)のチェーンを引き下げます

操作方法|スリット窓タイプ

■チェーン式

  • 1. 降ろす場合

    プルコード式・降ろす場合

    奥(窓側)のチェーンを引き下げます

    • ※途中で止める場合
    • シリンダープルコードを少し下に引き降ろすと止まります
  • 2.上げる場合

    プルコード式・上げる場合

    手前(部屋側)のチェーンを引き下げます

取付方法|標準タイプ

■正面付け

  • • ブラケットアームを下図のような位置に2本のネジでしっかりと固定してください。
    ブラケットをブラケットアームにブラケットアームジョイントネジでしっかり固定してください。
  • 正面図
  • • セットフレームの手前側をブラケットに差し込み、さらに奥側をはめ込みます。
    ※取付けの際はラベルをブラケットに挾み込まないよう注意してください。
  • 本体取付
  • はずすときは手前のプッシュボタンを押してください。

    本体取り外し

■天井付け

  • • ブラケットアームを下図のような位置に2本のネジでしっかりと固定してください。
  • 正面図
  • • セットフレームの手前側をブラケットに差し込み、さらに奥側をはめ込みます。
    ※取付けの際はラベルをブラケットに挾み込まないよう注意してください。
  • 本体取付
  • はずすときは手前のプッシュボタンを押してください。

    本体取り外し

※付属のブラケット取り付けネジは木枠用ですので、木質以外の下地(石膏ボード等)にはご使用になれません。取付面の材質及びブラケットのネジ穴(Φ4.4mm)に適合するネジ及びプラグ・アンカー等を別にご用意ください。

  • オプションも多数ご用意しています

    タイル壁の浴室にもご利用いただける「テンションバー」、上部のメカ部分を隠しすっきり収納させる「バランス」など、充実ラインナップ!詳しくは「オプション一覧」ページをご参照ください。
