カバーセパレートタイプ｜ソフィー

●本体とカバーを一体化した構造で巻取り部をスッキリ収納
●窓のレイアウトに合わせて使いやすく、2台連窓で取り付けするよりも生時間の隙間が小さく、光漏れが抑えられます。

価格についてはお問い合わせください

対応生地一覧
構造図
操作方法
寸法
採寸方法
部品色
取付方法
プルコード・グリップ
オプション

構造図｜カバーセパレートタイプ

操作方法別の、ロールスクリーン構造図です。コントロールユニットはⅠ・Ⅱがあり、
※印の寸法はコントロールユニットⅡを使用した場合の寸法です。
使用区分についてはこちらの表をご確認ください。　»生地別仕様一覧表

標準仕様 · ウォッシャブル仕様

※図は標準仕様(天井付けの場合)

■プルコード式
■チェーン式
■ウェイトバーの仕上がり
※部品職が木目指示の場合は除く

■ブラケット

・ブラケット

【ブラケットの使用個数】

製品幅（W）	使用個数
～1500mm	2個
～2000mm	3個

※ブラケットの使用個数の算出：（W1の使用個数＋W2の使用個数）－1

・ブラケットアーム

※ブラケットアームは天井付け指示の場合、商品本体と同梱になります。正面付けの場合は同梱されません。

寸法｜カバーセパレートタイプ

■製作可能寸法

標準仕様 · ウォッシャブル仕様

【製作可能寸法一覧】

操作方式	商品総幅（W）	商品高さ（H）
プルコード式	1200～3200mm	100～3000mm
チェーン式	(W1･W2:600~2000)	100～4500mm

※生地により多少異なります。

※プルコード式：W1・W2の製作可能寸法比（幅・高さ比）は1：4以内。

※W1･W2の操作荷重、巻上速度、ダブルブレーキの動作位置はバラつくことがあります。

※W1･W2で柄を合わせることはできません。

※W1･W2の商品高さは同サイズでの制作となります。

※サイズは幅5mm単位、高さ10mm単位です。

■製品幅と生地幅寸法（目安）

標準仕様 · ウォッシャブル仕様

【製品幅と生地幅寸法】

操作方式	A（操作側）	C（中央部）
プルコード式	14.5mm	16mm
チェーン式	24.5mm	16mm

※C(中央部)の寸法は、生地の隙間寸法です。

※チェーン式の場合、W1とW2それぞれについて、製作可能寸法比（幅・高さ比）が1：4.5をこえると、A、Cの寸法は2.5mmずつプラスになります。

採寸方法｜カバーセパレートタイプ

※スクリーン幅は商品幅(W1·W2)より狭くなりますので、各商品のスクリーン幅寸法をご確認ください。

■窓枠の内側に取付ける場合（天井付け）

商品の寸法は総幅(W)も高さ(H)も窓枠の内側実寸法から10mm程度差し引いてください。

※窓枠にゆがみがないか注意してください。

■窓枠の外側に取付ける場合（正面付け）

商品の寸法は総幅(W)も高さ(H)も窓枠の外側実寸法以上でご指示ください。

部品色の組み合わせ｜カバータイプ

部品色の組み合わせ一覧です。（指示のない場合はホワイトになります）

※カバー、ウェイトバー、プルコードは別々の色組み合わせはできません。

※プルコードは、メタルプルコード、メタルグリップ、クリアグリップ、チューブグリップに変更ができます。ご注文時にご指示ください。

※ウォッシャブル仕様の場合でもウェイトバーは木目ウェイトバーになります。(ウォッシャブル仕様の場合、ウェイトバー部の部材を外せば生地を洗濯できます。)

木目ホワイトの組み合わせ

木目ホワイト(H)
木目ホワイト

※ウッドプルはウェイトバーと近似色の天然木になります。
ホワイト
ホワイト

木目ピュアナチュラルの組み合わせ

木目ピュアナチュラル(P)
木目ピュアナチュラル

※ウッドプルはウェイトバーと近似色の天然木になります。
ベージュ
ベージュ

木目ミディアムの組み合わせ

木目ミディアム(M)
木目ミディアム

※ウッドプルはウェイトバーと近似色の天然木になります。
ゴールド
ゴールド

木目ブラウンの組み合わせ

木目ブラウン(C)
木目ブラウン

※ウッドプルはウェイトバーと近似色の天然木になります。
オーク
オーク

木目ダークの組み合わせ

木目ダーク(D)
木目ダーク

※ウッドプルはウェイトバーと近似色の天然木になります。
アンバー
アンバー

ホワイトの組み合わせ

標準色

ホワイト(W)[標準色]
ホワイト

シリンダープルコード
ホワイト
ホワイト

ライトグレイの組み合わせ

ライトグレイ(G)
ライトグレイ

シリンダープルコード
ライトグレイ
ライトグレイ

アンバーの組み合わせ

アンバー(A)
アンバー

シリンダープルコード
アンバー
アンバー

ブラックの組み合わせ

ブラック(B)
ブラック

シリンダープルコード
ブラック
ブラック

■ウエイトバー袋縫い仕様有料オプション

写真は部品色：ホワイトの場合
※品番によってウエイトバー袋縫い仕様に出来ないものもございます。

プルコード・グリップ｜標準タイプ

プルコード式は下記の5種類からお選びいただけます。（指示のない場合は標準仕様のシリンダープルコード「標準仕様」になります）
※写真は標準仕様に取り付けた場合です。

標準

シリンダープルコード
メタルプルコード
メタルグリップ
クリアグリップ

※再巻き上げ時に手が届かないと操作ができませんのでご注意ください。
※グリップ用の操作棒（グリップハンガー）はこちら

操作方法｜カバーセパレートタイプ

※左右の商品(W1·W2)の操作二重、巻上速度、ダブルブレーキの動作位置はバラつくことがあります。

■プルコード式

1．降ろす場合
真下に引き降ろしてください
２．上げる場合
少し（１～２cm）下に引き、手をはなすと巻き上がります
- ※途中で止める場合
- シリンダープルコードを少し下に引き降ろすと止まります

■チェーン式

１．降ろす場合
奥（窓側）のチェーンを引き下げます
- ※途中で止める場合
- チェーンを引くのを止めるとそこで止まります
２．上げる場合
手前（部屋側）のチェーンを引き下げます

取付方法｜カバータイプ

■正面付け

① ブラケットを取り付けてください

ブラケットを図のような位置に2本のネジでしっかりと固定してください

※付属のブラケット取り付けネジは木枠用ですので、木質以外の下地(石膏ボード等)にはご使用になれません。取付面の材質及びブラケットのネジ穴(Φ4.4mm)に適合するネジ及びプラグ・アンカー等を別にご用意ください。
② ブラケットに本体のセットフレームをはめてください

セットフレームの下側をブラケットにさし込み、さらに上側をはめ込みます

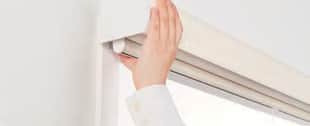

※はずす場合

はずす時は、下のプッシュボタンを押してください。

■天井付け

① ブラケットをブラケットアームに取り付けてください

② ブラケットアームを取り付けてください

ブラケットを図のような位置に2本のネジでしっかりと固定してください

※付属のブラケット取り付けネジは木枠用ですので、木質以外の下地(石膏ボード等)にはご使用になれません。取付面の材質及びブラケットのネジ穴(Φ4.4mm)に適合するネジ及びプラグ・アンカー等を別にご用意ください。

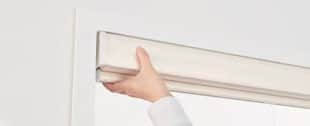

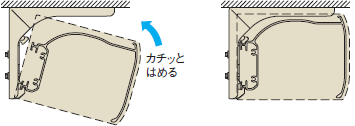

③ ブラケットに本体のセットフレームをはめてください

セットフレームの手前側をブラケットにさし込み、さらに窓側（奥側）をはめ込みます

※はずす場合

はずす時は、プッシュボタンを押してください。
