サイドフレーム·トップフレーム有料オプション

※サイドフレーム·トップフレームは窓枠内付けのみの取付となります。

※写真は標準タイプ：チェーン式

サイドフレーム·トップフレーム
あり

サイドフレーム·トップフレーム
なし

■適応商品タイプ

※商品高さは(H)は、3000mmまでとなります。

■部品色

※写真は標準タイプの場合

■振れ止めキャップ（サイドフレーム用）

※カバータイプのみに適応します。

※キャップの部品色は本体と同色をご指示ください。

※スクエアウェイトバーには適応していません。

■納まり図（標準タイプ、コマーシャルタイプ）

※フレームの取付方向は、50mmの面が屋外側。（カバータイプとは逆になります。）

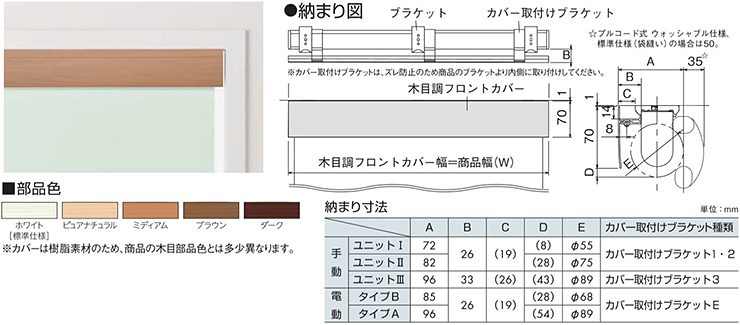

■納まり図（カバータイプ）

※フレームの取付方向は、50mmの面が室内側。（標準タイプ、コマーシャルタイプとは逆になります。）

■採寸方法

・フレーム幅（FW）、フレーム高さ（FH）は窓枠内側実寸法からフレーム種類によりそれぞれの寸法をマイナスした寸法でご指示ください。
※W1、W2およびH1、H2で寸法の誤差がある場合、短い方の寸法を窓枠内側実寸法としてください。
（例）W1=902mm、W2=905mm の場合は、902mm を窓枠内側実寸法としてください。
標準タイプ　トップフレームのみの場合、フレーム幅（FW）＝902−5＝897mm

・ロールスクリーンと同時にご注文の場合は、ロールスクリーンの商品（W）は内側実寸法から、5〜15mm差し引いた範囲内で、ご注文は5mm単位でご指示ください。

吊りパイプ有料オプション

空調設備を効率的に活用したい場所の間仕切りに最適です。

※必ず商品が水平になるように取り付けしてください。巻乱れの原因となります。

■角度別寸法図（単位：mm）

部品名	L寸法	角度
		40°		60°		90°		120°
		A寸法	B寸法	A寸法	B寸法	A寸法	B寸法	A寸法	B寸法
吊り パイプA	最小 300	295	192	274	280	230	396	172	485
	最大 480	464	315	430	460	357	651	262	797
吊り パイプB	最小 480	464	315	430	460	357	651	262	797
	最大 840	803	561	742	820	612	1160	442	1420
吊り パイプC	最小 840	803	561	742	820	612	1160	442	1420
	最大 1560	1479	1053	1366	1540	1121	2178	802	2667

【ブラケットの使用個数】

製品幅（W）	使用個数
〜1500mm	2個
〜2000mm	3個
〜3000mm	4個

■部品色

吊りパイプの色を(ホワイト、ブラック)の2色からご指示ください。

ホワイト(W)

ブラック(B)

ウェイトバーキャッチャー有料オプション

ロールスクリーンを床などに固定し、スクリーンがあおられるのを防ぎます。目隠し用途に最適です。

■ロックタイプ

樹脂製のキャッチャーで、ウエイトバーをしっかりロックします。

寸法・固定、解除の仕方はこちらをご覧ください。

■フリータイプ

マグネット方式でウエイトバーを固定します。

寸法・固定、解除の仕方はこちらをご覧ください。

※フリータイプは、チェーン式、プロチェーン式のみの適応となります。
※スチール製のカーテンボックスやカーテンレールへは取り付けないでください。磁力によりウエイトバーが下りなくなる場合がございます。

木目ウエイトバー・ウッドプルコード有料オプション

ボトムレール、グリップに美しい木目仕様を5色からお選びいただけます。

※スマートコード式、チェーン式、プロチェーン式、ワンタッチチェーン式、ワンチェーン式（ダブルタイプ）、電動タイプ、大型手動タイプ、タペストリータイプは、木目ウエイトバーのみお選びいただけます。

※プルコードは、プルコード・グリップ（プルコード式）からもお選びいただけます。
詳しくは各タイプのページをご参照ください。

•

  ホワイトウッドプルコード
  （ウエイトバーは木目ホワイト）

•

  ピュアナチュラルウッドプルコード
  （ウエイトバーは木目ピュアナチュラル）

•

  ミディアムウッドプルコード
  （ウエイトバーは木目ミディアム）

•

  ブラウンウッドプルコード
  （ウエイトバーは木目ブラウン）

•

  ダークウッドプルコード
  （ウエイトバーは木目ダーク）

• ※ウォッシャブル仕様の場合でも木目ウェイトバーになります。
  (ウォッシャブル仕様の場合、ウェイトバー部の部材を外せば生地を洗濯できます。)

■スクエアウェイトバー有料オプション

プルコードは、プルコード・グリップ（プルコード式）からお選びください。　詳しくは各タイプのページをご参照ください。

ホワイト(W)

ブラック(B)

連窓意匠合わせ仕様有料オプション

標準タイプ（プルコード式、スマートコード式、チェーン式）

カバータイプ・カバーセパレートタイプ（プルコード式、スマートコード式、チェーン式）

※プロチェーン式、ワンタッチチェーン式は適応しておりません。

※同生地、同商品高さ(H)のみ適応となります。

• 商品幅2000mm以下と2005mm以上では、巻取りパイプ径が異なります。
  「連窓意匠合わせ仕様」は、商品幅805〜2000mmの商品を2005mm以上の商品と同じ巻取りパイプ径またはカバー仕様にて製作することが可能です。
• ※製作仕様：
  標準タイプの商品幅2000mm以下は、商品幅2005mm以上の仕様で製作となります。カバー・カバーセパレートタイプのユニット�Tは、ユニット�Uで製作となります。
• ※商品高さ（H）が異なる場合、ユニット高さは合わない場合があります。
• ※操作荷重、巻上速度、ダブルブレーキの動作位置はバラつくことがあります。

表裏逆仕様無料オプション

商品の裏側を生地の表にすることにより、ショーウインドーなどに効果的に使用できます。
表裏逆仕様適応一覧はこちら
表裏逆仕様製作制限色柄一覧はこちら

外側から見た場合

内側から見た場合

逆巻き仕様無料オプション

窓枠の上の壁面に商品を取り付ける場合、スクリーンが窓枠に触れないように取り付けが可能です。
逆巻き仕様適応一覧はこちら
逆巻き仕様（ 部屋内表）製作制限色柄一覧はこちら

通常仕様だと、窓枠にスクリーンが
触れてしまう。

逆巻き仕様だと、窓枠にスクリーンが
触れず、取付けが可能になります。

コーナー窓に取り付ける場合、隙間を最小限にできるので光漏れを抑えられます。

※写真はN8475

逆巻仕様のコーナー部

通常使用のコーナー部

ブラケット［色付き］無料オプション

ロールスクリーンの部品色に合わせて、ブラケットの色もお選びいただけます。

ホワイト

ライトグレイ

アンバー

ブラック

メッキ色「標準仕様」

取付補助ブラケット有料オプション

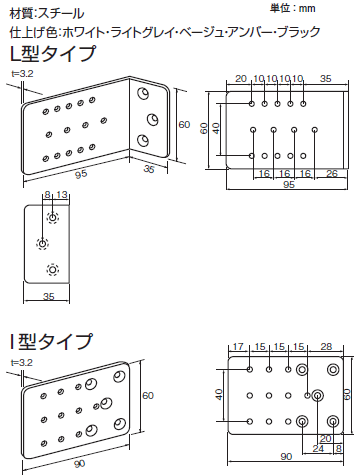

■タイプと寸法

■取り付け方

大型手動タイプ用取付補助ブラケット有料オプション

■タイプと寸法

■取り付け方

■付属部品［共通］

補助ブラケット固定用ビス（6本）

ブラケット取付け用ビス（8本）

カーテンレール取付け用ナット無料オプション

■カーテンレールへの取付方法

ブラケットスペーサー有料オプション

窓枠の上の壁面に商品を取り付ける場合、壁面と窓枠の段差を解消するために使用します。

■ブラケットスペーサー10/18

※取付けネジが付属となります。

※ブラケットスペーサーの組み合わせは最大4連（4個）までです。3連・4連の場合は別途ブラケットスペーサーをご注文ください。
※ブラケットスペーサー用ネジを下表を参考に必要分ご用意ください。

3連の場合 (26mm)	最低60mm以上のネジをご用意ください。
4連の場合 (34mm)	最低70mm以上のネジをご用意ください。

ブラケットスペーサー使用例

ブラケットスペーサー12・22有料オプション

※取り付けネジが付属となります。

※ブラケットスペーサー12の場合12mm、ブラケットスペーサー22の場合22mm隙間を増やすことができます。
※ブラケットスペーサー22はブラケットスペーサー12を2個重ねた仕様です。
ブラケットスペーサーを3個以上重ねて使用することはできません。
