※リンド(LD-4101〜LD4102)、リンネル(LD-4115〜LD4120)はバトン式・コード式のみの対応となります。
生地品番 | 生地名 | 対応 スラット幅 (mm) |
4001〜4002 | ノエル | 80・100 |
4003〜4004 | プランタ | 80・100 |
4005〜4006 | リネア | 80・100 |
4007〜4011 | セーヌ | 80・100 |
4012〜4014 | シャンティ | 80・100 |
4015〜4016 | カレン | 100 |
4017〜4020 | エルム | 100 |
4021〜4022 | ゼブラノ | 80・100 |
4023〜4024 | デルセ | 80・100 |
4025〜4026 | リュース | 100 |
生地品番 | 生地名 | 対応 スラット幅 (mm) |
4027〜4030 | ハンプトンシアー | 100 |
4031〜4034 | ハンプトン | 100 |
4101〜4102 | リンド | 80・100 |
4103〜4106 | ツムギ | 80・100 |
4107〜4113 | クロス | 80・100 |
4115〜4120 | リンネル | 80・100 |
4121〜4170 | エブリ | 80・100 |
4171〜4210 | ライフ | 80・100 |
4211〜4219 | デイズ | 80・100 |
4231〜4260 | マカロン | 80・100 |
生地品番 | 生地名 | 対応 スラット幅 (mm) |
4280〜4282 | シャイニー | 80・100 |
4283〜4288 | スクート | 80・100 |
4310〜4314 | フロスティ | 80・100 |
4401〜4450 | エブリ遮光 | 80・100 |
4451〜4452 | エッジ | 80・100 |
4453〜4455 | サーブル | 80・100 |
4456〜4458 | アジェント | 80・100 |
4495〜4500 | クローズ | 80・100 |
4601〜4615 | エール | 100 |
80mm100mm
※スラットによって、対応スラット幅が異なります。
操作方法 | 電動式 | ||
納まり | 片開き・両開き(両納まり) | 連窓両開き | |
スラット幅 | 80mm | 100mm | 100mm |
製品幅 | 60〜300cm | 60〜400cm | 60〜269cm(連窓時120〜538cm) |
製品高さ | 40〜400cm | ||
最大面積 | 12m2 |
※スラットによって製作可能寸法が異なる場合があります。
※サイズは 幅は0.5cm単位、高さ1cm単位 での製作になります。
※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。
※製品高さは、取付けブラケット上端(正面付け補助金具は含まない)からバランスウェイト下端までの寸法となります。
[単位:mm]
[単位:mm]
持出し受光部・電源コードは室内側から見て、必ず製品の右側から出ます。持出し受光部延長コード〈オプション〉を使うことにより、受光部の位置を左側にすることも可能です。
※ 持出し受光部は持出し受光部延長コードを使うことで、最大3.5mまで延長することができます。
[単位:mm]
■付属個数
製品幅 | 個数 |
60〜100cm | 2個 |
〜200cm | 3個 |
〜300cm | 4個 |
〜400cm | 5個 |
[単位:mm]
下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
※スラットm2重量については、下記の一覧表にてご確認ください。
製品重量 | (製品幅×1.8) +(製品幅×製品高さ×1.5×スラットm2重量)+1 (kg) |
定格電圧 | AC100V±10% 50/60Hz |
消費電力 | 20W |
使用温度 | -10℃〜45℃ |
製品1台だけを動かすか、複数台を動かすかによって、制御方法が異なります。
※直射日光の当たる場所には持出し受光部を設置しないでください。
【注意】リモコン受光部の設置場所について
ホームタコスタイプのリモコンは赤外線信号を使用しているため、受光部(コントローラまたは持出し受光部)を下記のような「赤外線の強い場所」に設置すると、誤作動を起こしたり、リモコン操作を受け付けなくなることがあります。受光部の設置場所には充分ご注意ください。

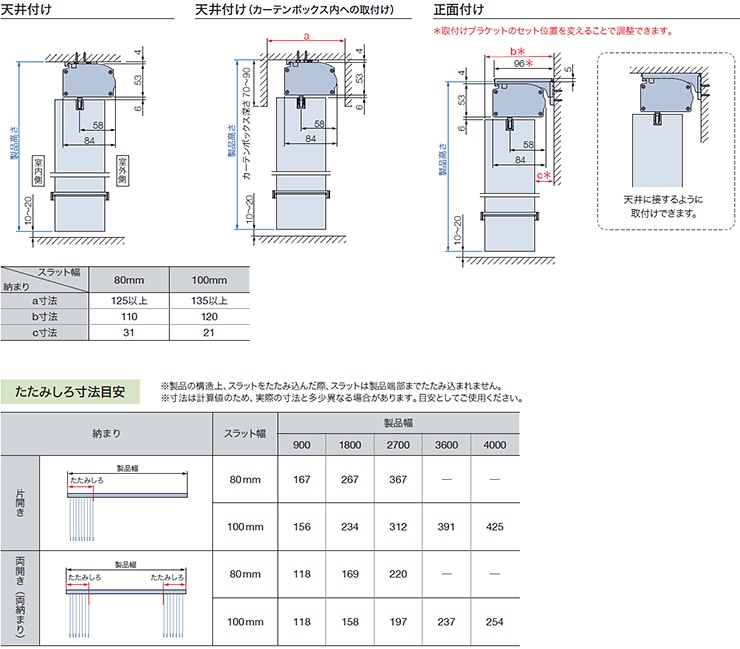

スラットの納まりは下表のように分類されます。使い勝手や開口部寸法等を考慮してお選びください。
製品幅などにより、たたみしろ寸法が異なります。操作別たたみしろ寸法一覧表にてご確認ください。また一覧表のたたみしろ寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。
操作別たたみしろ寸法一覧表

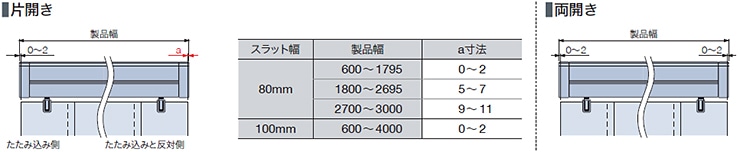

窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

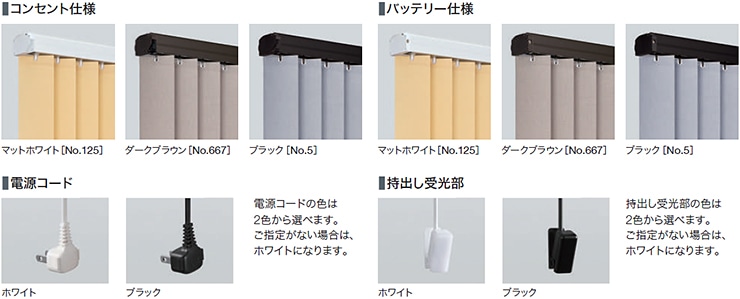

部品色(ハンガーレールの色)は2色から選べます。
※ご指定がない場合は、オフホワイト[No.13]になります。
※いずれの部品色の場合も、電源コードの色はホワイトになります。
[単位:mm]
「スラット巻き込み」、「スラット袋縫い」から選べます。ご指定がない場合は、スラット巻き込みになります。
※一部の柄は「スラット挟み込み」のみとなります。
「ボトムコード付き」、「ボトムコードなし」を選べます。ご指定がない場合は、ボトムコード付きになります。
ボトムコードが付くことでスラットのばらつきや絡まりを抑えます。
タチカワブラインドのラインドレープは、さまざまなオプションをご用意しています。
各オプションの詳細はこちら
ハンガーレールを隠し、空間への調和を高めます。さまざまなインテリアとのコーディネートが楽しめる20色。
