標準NU ニチベイ｜業務用縦型ブラインド（バーチカルブラインド）を激安価格で通信販売

標準NU｜製品タイプ

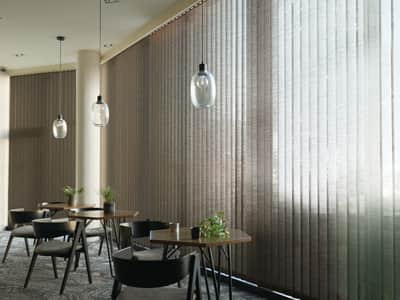

標準NUメイン画像

標準Nと同じくすべてのルーバーが適応します。開閉とルーバーの回転を1本の操作コードだけで手軽に行えるループコード式。オフィスや店舗など、比較的頻繁に行う開閉・調光操作をラクにします。

●製作可能寸法
商品幅(W) 500～6000(4500)mm
商品高さ(H) 500～6000mm
最大面積 20(15)m2
  • ※( )内は片開きの場合。
  • ※生地により異なります。詳細は各価格表をご参照ください。

●対応品番一覧

製品タイプ「標準N」、ルーバー幅100mmの場合の税込価格です

NBグラスNBグラス
A8902～A8916
11,055円 /m215色
NBグラス遮熱NBグラス遮熱
A8899～A8901
12,243円 /m23色
アーキルアーキル
A8917～A8919
15,741円 /m23色
シルバースクリーンシルバースクリーン
A8920～A8925
19,547円 /m26色
ソルティスタッチ遮熱ソルティスタッチ遮熱
A8790～A8797
15,741円 /m28色
エルデエルデ
A8725～A8738
10,637円 /m29色
プランツプランツ
A8765～A8767
11,352円 /m23色
リーチェ遮熱リーチェ遮熱
A8768～A8777
10,879円 /m210色
プリレ遮熱プリレ遮熱
A8798～A8800
11,352円 /m23色
ハーブスハーブス
A8801～A8805
11,055円 /m25色
ラフィー抗ウイルスラフィー抗ウイルス
A8811～A8813
10,637円 /m23色
ルオムルオム
A8814～A8816
10,879円 /m23色
サージュサージュ
A8824～A8826
10,879円 /m23色
ラフィー遮光ラフィー遮光
A8849～A8857
10,637円 /m29色
ラフィー遮光抗ウイルスラフィー遮光抗ウイルス
A8869～A8871
11,055円 /m23色
レグノレグノ
A8894～A8898
13,365円 /m25色
ルーテ遮熱ルーテ遮熱
A8929～A8931
11,352円 /m23色
ベーネベーネ
A8935～A8939
10,395円 /m25色

●操作方法

■ループコード式

開閉と回転を１本のコードで行うコード操作方法。コードが1本なので、操作部がすっきりと納まります。

ループコード式

●仕様と構造

■構造図

[単位：mm]

側面図(標準NU)

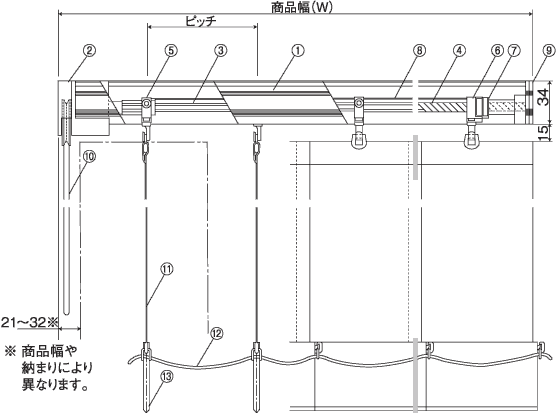

正面図(標準NU)

●部品名

  • ①ヘッドレール
  • ②コントロールユニット
  • ③チルトロッド(回転用)
  • ④スクリューロッド(開閉用)
  • ⑤キャリア
  • ⑥マスターキャリア
  • ⑦ロッドサポート
  • ⑧スペーサーリンク
  • ⑨エンドユニット
  • ⑩操作コード(回転・開閉用)
  • ⑪ルーバー(図は100mm幅の場合)
  • ⑫スペーサーコード
  • ⑬バランスウエイトカバー(カバーウエイト)

●主な部品・部品の材質

  • ヘッドレール：アルミニウム合金
  • 操作コード：化学繊維(抗菌・抗ウイルス)
  • バランスウエイト：樹脂、スチール
  • スペーサーコード：化学繊維、スチール
  • ブラケット：スチール

●ピッチ

ルーバー幅ピッチ
100mm91.5mm
75mm66.5mm

■バランスウエイト部

バランスウエイト部

●ルーバー幅と(E)寸法

ルーバー幅→
ウエイト種類↓		100mm75mm
標準104mm79mm
カバー122mm97mm

※各ウエイトは生地により異なります。

■製作可能寸法

製作可能寸法(標準NU)

●ブラケット有料オプション

標準NUにはブラケットが付属していません。ブラケットが必要な場合はその他欄にてご指定ください。
ブラケットの色はメッキ色が標準となります。オフホワイトをご希望のお客様はその他欄にご記入ください。

■正面付ブラケット

●2個入り(セット)

メーカー標準価格:1,815円(税込) →
松装販売価格：990円(税込)

●3個入り(セット)

メーカー標準価格:2,695円(税込) →
松装販売価格：1,463円(税込)

ブラケット正面付け
ブラケット正面付け
ブラケット正面付け

※正面付ブラケットは固定プレートを移動させることにより、ヘッドレールの取り付け位置が4段階に調節できます。

■天井付ブラケット

●2個入り(セット)

メーカー標準価格:1,265円(税込) →
松装販売価格：693円(税込)

●3個入り(セット)

メーカー標準価格:1,815円(税込) →
松装販売価格：990円(税込)

ブラケット天井付け図
ブラケット天井付け側面と正面図

■ブラケット個数表

商品幅(W)個数
～1000mm2個
～2000mm3個
～3000mm4個
～4000mm5個
～5000mm6個
～6000mm7個
～7000mm8個

※製作可能寸法は商品のタイプ・ルーバー幅によって異なります。各製品タイプページでご確認ください。

■ブラケット取付け位置

ブラケットは下図のような位置に、2本のネジでしっかりと固定してください。

※電動、カーブN、カーブGには適応しません。

※付属のブラケット取り付けネジは木枠用ですので木質以外の下地（石膏ボード等）にはご使用になれません。取り付け面の材質およびブラケットのネジ穴（Φ4.2㎜）に適合するネジおよびプラグ・アンカー等を別にご用意ください。

ブラケット正面付け

●ヘッドレールカラー

2種類のヘッドレールカラーからお選びいただけます。

シルバー(標準色)

シルバー(標準仕様)

オフホワイト

オフホワイト

●操作コードの長さ

操作コードの長さは、ご注文のブラインド高さ(H)により下表のようになります。また、高窓に取り付ける場合、操作コードを長くしなければならない時は、下表の操作コードの長さからご希望の長さを選びご指示ください。

  • ※ヘッドレール上端から操作コード下端までの長さ＝操作コードの長さ
  • ※ツーループコード式の場合は、ヘッドレール上端から操作コード（開閉用）下端までの長さ＝操作コードの長さとなります。
操作コードの長さ
商品高さH寸法
の範囲		操作コードの長さ商品高さH寸法
の範囲		操作コードの長さ
～1100mm800mm～3600mm3000mm
～1300mm1000mm～3900mm3400mm
～1500mm1200mm～4100mm3600mm
～1700mm1400mm～4400mm4000mm
～1900mm1600mm～4700mm4200mm
～2100mm1800mm～5000mm4600mm
～2400mm2000mm～5300mm4800mm
～2700mm2200mm～5600mm5200mm
～3000mm2400mm～5900mm5400mm
～3300mm2800mm～6000mm5800mm

●納まりの種類

■片開きの場合

片開きの場合1(標準N・NU)
片開きの場合2(標準N・NU)

■両開きの場合

両開きの場合1(標準N・NU)
両開きの場合2(標準N・NU)

■連窓片開きの場合

連窓片開きの場合1(標準N・NU)
連窓片開きの場合2(標準N・NU)

■連窓両開きの場合

連窓両開きの場合1(標準N・NU)
連窓両開きの場合2(標準N・NU)
連窓両開きの場合3(標準N・NU)

※連窓片開き・連窓両開きの場合、閉じた時の本体接続部分は10mm重なります。

※連窓片開きで下記の幅寸法以上の場合は、本体の接続部分におけるルーバー重なり幅は、0mmになります。
ルーバー幅100mm：W5005mm以上
ルーバー75mm：W3305mm以上

■納まり図(ルーバー幅：100mmの場合)

●天井付けの場合(単位：mm)

天井付けの場合
  • ※ルーバー幅75mmは95mm以上
  • ※天井付ブラケットを使用する場合、ブラケットの納まり厚は5.5mmです。

●正面付けの場合(単位：mm)

正面付けの場合

●正面付ブラケットの固定プレート
設定位置とC寸法の関係

ルーバー幅→
室内側からの設定位置↓		75mm100mm
奥--
中16mm-
手前28.5mm16mm
一番手前42mm29.5mm

●採寸方法

■幅(W)寸法

●片開きの場合

片開きの場合(標準NU)

●連窓の場合

連窓の場合(標準NU)

●操作部をよける場合

操作部の場合(標準NU)

●たたみ代を残さない場合

たたみ代を残さない場合(標準NU)

■高さ(H)寸法

●膳板がある場合

膳板がある場合(標準NU)

●膳板がない場合

膳板がない場合(標準NU)

●ブラインドボックスがない場合

ブラインドボックスがない場合(標準NU)
