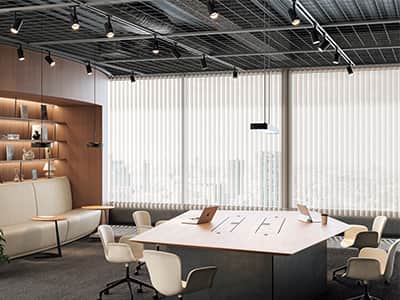

ルーバーの開閉・回転をそれぞれボタン操作ひとつでコントロールできます。ホールやホテルなどの大窓といった手動操作が困難な窓に最適です。用途に応じて、単独操作・一斉操作などのさまざまな操作が可能です。
商品幅(W) | 100〜700(600)cm |
---|---|
商品高さ(H) | 50〜600cm |
最大面積 | 30(27)m2 |
製品タイプ「標準N」、ルーバー幅100mmの場合の税込価格です
バーチカルラインが強調された、ルーバー1本、1本の美しさが際立つシンプルなスタイルです。全ての生地が対応するので、最も生地のバリエーションを豊かにお選びいただけます。オフィスをはじめ、公共施設、店舗、病院など幅広い空間にお使いいただけます。
■構造図
※(※)内の数値はバランスウエイト部が標準・アジャストウエイトの場合
●部品名
●ルーバー幅と(A)寸法
ルーバー幅 | 幅(W) | A寸法 |
---|---|---|
100mm | 100〜400cm | 0cm |
401〜500cm | 0.6cm | |
501〜600cm | 1.2cm | |
75mm | 100〜110cm | 0cm |
111〜220cm | 0.3cm | |
221〜330cm | 0.8cm | |
331〜450cm | 1.3cm |
■バランスウエイト部
●ルーバー幅と(E)寸法
ルーバー幅→ ウエイト種類↓ | 100mm | 75mm |
---|---|---|
標準 | 10.4cm | 7.9cm |
カバー | 12.2cm | 9.7cm |
アジャスト (オプション) | 11.2cm | - |
※各ウエイトは色生地により異なります。
※アジャストウエイトはルーバーの高さ調整ができます。
■アルミルーバーの上端部の仕様
(単位:cm)
■電動部の仕様
電源電圧 | AC100V、50Hz/60Hz |
---|---|
消費電力 | 約50W |
待機時消費電力 | 約0.7W(操作スイッチ類は含まない) |
■モーター
■商品重量の計算式
電動部(ヘッドレール部)kg |
---|
消費電力 |
ルーバー部100mm幅・75mm幅 (バランスウエイト含む)kg |
商品面積(m2)×0.85+商品W(m)×0.65 |
※ルーバー部はNBグラス遮熱(最も重いルーバー)の計算式です。
■製作可能寸法
■コントローラーの種類
■操作方法
ルーバーの開閉

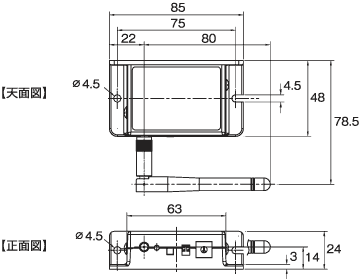

■結線図
通信距離は、約12m※。無線通信で、もっと快適、さらにスッキリ。※見通しの良い所では30m。
■リモコンの種類
■2ch リモコン※グループ別操作はできません。
複数のブラインドを一斉に操作できます。
ブラインドの開閉と回転を別のボタンで操作できます。
@開閉操作と動作
A角度操作と動作
■2ch リモコンの寸法
■2ch リモコンケースの寸法
■5ch リモコン
複数のブラインドを1~5グループに分けて操作できます。
@操作範囲の選択
CHボタンの「∨」「∧」を押し、操作するグループを選択します。※1~5の表示がすべて点滅している時は一斉操作となります。
A開閉操作と動作
B角度操作と動作
■5ch リモコンの寸法
■5ch リモコンケースの寸法
■結線図
液晶マルチコントローラー
操作コードの長さは、ご注文のブラインド高さ(H)により下表のようになります。また、高窓に取り付ける場合、操作コードを長くしなければならない時は、下表の操作コードの長さからご希望の長さを選びご指示ください。
商品高さH寸法 の範囲 | 操作コードの長さ | 商品高さH寸法 の範囲 | 操作コードの長さ |
---|---|---|---|
〜110cm | 80cm | 〜360cm | 300cm |
〜130cm | 100cm | 〜390cm | 340cm |
〜150cm | 120cm | 〜410cm | 360cm |
〜170cm | 140cm | 〜440cm | 400cm |
〜190cm | 160cm | 〜470cm | 420cm |
〜210cm | 180cm | 〜500cm | 460cm |
〜240cm | 200cm | 〜530cm | 480cm |
〜270cm | 220cm | 〜560cm | 520cm |
〜300cm | 240cm | 〜590cm | 540cm |
〜330cm | 280cm | 〜600cm | 580cm |
■片開きの場合
■両開きの場合
■連窓片開きの場合
■連窓両開きの場合
※連窓片開き・連窓両開きの場合、閉じた時の本体接続部分は1cm重なります。
※連窓片開きで下記の幅寸法以上の場合は、本体の接続部分に隙間が生じます。
ルーバー75mm:W201cm以上
■納まり図(ルーバー幅:100mmの場合)
