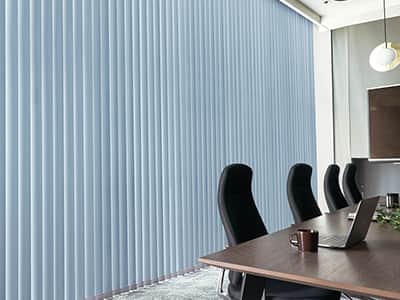

5シリーズ113アイテムすべてのルーバーが適応します。オフィスをはじめ公共施設、店舗、病院など幅広い空間に使用可能です。最大幅7mの窓にも対応します。開閉とルーバー(羽)の回転を別々に行うツーループコード式です。
商品幅(W) | 50〜700(600)cm |
---|---|
商品高さ(H) | 50〜600cm |
最大面積 | 30(25)m2 |
製品タイプ「標準N」、ルーバー幅100mmの場合の税込価格です
■ツーループコード式
開閉と回転を別々のコードで行う操作方法。操作コードが色ごとに分かれているので、操作が分かりやすく簡単です。
バーチカルラインが強調された、ルーバー1本、1本の美しさが際立つシンプルなスタイルです。全ての生地が対応するので、最も生地のバリエーションを豊かにお選びいただけます。オフィスをはじめ、公共施設、店舗、病院など幅広い空間にお使いいただけます。
■構造図
※(※)の数値はバランスウエイト部が標準・アジャストウエイトの場合
●部品名
●主な部品・部品の材質
●ピッチ
ルーバー幅 | ピッチ |
---|---|
100cm | 9.15cm |
75cm | 6.65cm |
■バランスウエイト部
●ルーバー幅と(E)寸法
ルーバー幅→ ウエイト種類↓ | 100mm | 75mm |
---|---|---|
標準 | 10.4cm | 7.9cm |
カバー | 12.2cm | 9.7cm |
アジャスト (オプション) | 11.2cm | - |
※各ウエイトは色生地により異なります。
※アジャストウエイトはルーバーの高さ調整ができます。
■アルミルーバーの上端部の仕様
(単位:cm)
■製作可能寸法
標準Nにはブラケットが付属していません。ブラケットが必要な場合はオプション欄にてご指定ください。
ブラケットの色はメッキ色が標準となります。オフホワイトをご希望のお客様は備考欄にご記入ください。
■正面付ブラケット
・2個入り(セット)
メーカー標準価格:1,540円(税込) →
松装販売価格:836円(税込)
・3個入り(セット)
メーカー標準価格:2,310円(税込) →
松装販売価格:1,254円(税込)
※正面付ブラケットは固定プレートを移動させることにより、ヘッドレールの取り付け位置が4段階に調節できます。
■天井付ブラケット
・2個入り(セット)
メーカー標準価格:1,100円(税込) →
松装販売価格:594円(税込)
・3個入り(セット)
メーカー標準価格:1,540円(税込) →
松装販売価格:836円(税込)
■ブラケット個数表
商品幅(W) | 個数 |
---|---|
〜100cm | 2個 |
〜200cm | 3個 |
〜300cm | 4個 |
〜400cm | 5個 |
〜500cm | 6個 |
〜600cm | 7個 |
〜700cm | 8個 |
※製作可能寸法は商品のタイプ・ルーバー幅によって異なります。各製品タイプページでご確認ください。
■ブラケット取付け位置
ブラケットは下図のような位置に、2本のネジでしっかりと固定してください。
※電動、カーブN、カーブG、標準Gには適応しません。
※付属のブラケット取り付けネジは木枠用ですので木質以外の下地(石膏ボード等)にはご使用になれません。取り付け面の材質およびブラケットのネジ穴(Φ4.2o)に適合するネジおよびプラグ・アンカー等を別にご用意ください。
2種類のヘッドレールカラーからお選びいただけます。
シルバー(標準仕様)
オフホワイト
操作コードの長さは、ご注文のブラインド高さ(H)により下表のようになります。また、高窓に取り付ける場合、操作コードを長くしなければならない時は、下表の操作コードの長さからご希望の長さを選びご指示ください。
商品高さH寸法 の範囲 | 操作コードの長さ | 商品高さH寸法 の範囲 | 操作コードの長さ |
---|---|---|---|
〜110cm | 80cm | 〜360cm | 300cm |
〜130cm | 100cm | 〜390cm | 340cm |
〜150cm | 120cm | 〜410cm | 360cm |
〜170cm | 140cm | 〜440cm | 400cm |
〜190cm | 160cm | 〜470cm | 420cm |
〜210cm | 180cm | 〜500cm | 460cm |
〜240cm | 200cm | 〜530cm | 480cm |
〜270cm | 220cm | 〜560cm | 520cm |
〜300cm | 240cm | 〜590cm | 540cm |
〜330cm | 280cm | 〜600cm | 580cm |
■片開きの場合
■両開きの場合
■コーナー窓片開きの場合
※回転操作時、コーナー窓仕様の方を先に回転させてください。片方が360°回転できなくなります。
●コーナー窓片開きと単窓片開きとの納まり商品幅算出例
※ヘッドレール奥行の中心をブラインドボックス奥行の中心に合わせて取り付けた場合
■連窓片開きの場合
■連窓両開きの場合
※連窓片開き・連窓両開きの場合、閉じた時の本体接続部分は1cm重なります。
※連窓片開きで下記の幅寸法以上の場合は、本体の接続部分に隙間が生じます。
ルーバー幅100mm:W501cm以上
ルーバー75mm:W331cm以上
■納まり図(ルーバー幅:100mmの場合)
●天井付けの場合(単位:cm)
●正面付けの場合(単位:cm)
●正面付ブラケットの固定プレート
設定位置とC寸法の関係
ルーバー幅→ 室内側からの設定位置↓ | 75mm | 100mm |
---|---|---|
奥 | - | - |
中 | 1.6cm | - |
手前 | 2.85cm | 1.6cm |
一番手前 | 4.2cm | 2.95cm |
■幅(W)寸法
●片開きの場合
●連窓の場合
●操作部をよける場合
●たたみ代を残さない場合
■高さ(H)寸法
●膳板がある場合
●膳板がない場合
●ブラインドボックスがない場合
標準N
ツーループコード式
5シリーズ113アイテムすべてのルーバーが適応します。オフィスをはじめ公共施設、店舗、病院など幅広い空間に使用可能。最大幅7mの窓にも対応します。
詳細情報 >>
標準NU
ループコード式
標準Nと同じくすべてのルーバーが適応します。オフィスや店舗など、比較的頻繁に行う開閉・調光操作をラクにします。
詳細情報 >>
カーブN
ツーループコード式
カーブ窓専用のバーチカルブラインド。ショールームや店舗などの窓、間仕切りに便利です。半径180cmから製作可能です。
詳細情報 >>
カーブG
ループコード式
さまざまなカーブ窓の形状に適応するように、「全周カーブ仕様」と「コーナーカーブ仕様」の2種類を用意しました。カーブNと比べて小さめのカーブにおすすめです。
詳細情報 >>
標準G
ループコード式
開閉とルーバーの回転を1本の操作コードだけで行うループコード式で、操作が手軽に行えます。コーナーカーブ仕様に用います。
詳細情報 >>
電動
電動式
ルーバーの開閉・回転をそれぞれボタン操作ひとつでコントロールできます。ホールやホテルなどの大窓といった手動操作が困難な窓に最適です。
詳細情報 >>
