小窓タイプマイテックループ小窓製品仕様

メカ部分がコンパクトな設計のチェーンタイプ。小窓やスリット窓におすすめです。

●製品タイプ概要｜マイテックループ小窓
タイプ	小窓タイプ
操作方法	チェーン式
製作可能寸法	製品幅(W)：10～120cm 製品高さ(H)：10～240cm 幅・高さ比：1:10
対応生地	219色
交換用スクリーン (取替生地)	対応
部品色	ホワイト(標準) ブラック
オプション	-
価格	-

マイテックループ小窓

製品仕様・構造図トーソー(TOSO)・ロールスクリーン「ループ小窓」

■構造図

マイテックループ小窓構造図

※( )内は「サイドホルダーL」の寸法です。
※サイドホルダーのサイズはSとLの2種類があり、スクリーンの厚みや製品高さ(H)によってどちらかを使用します。詳細はお問合せください。
≫「巻径の目安」はこちらをご確認ください

●各部の名称※全体図を参照
部品名	材質
① サイドホルダーセット	鋼鈑プレス成形品、樹脂成形品
② ブラケット	鋼鈑プレス成形品、樹脂成形品
③ セットバー	アルミ押出形材
④ ローラーパイプ	アルミ押出形材
⑤ ウエイトバーキャップ	樹脂成形品
⑥ ウエイトバー	アルミ押出形材
⑦ 下限コネクタ	樹脂成形品
⑧ チェーンジョイント	樹脂成形品
⑨ ボールチェーン	樹脂成形品、化学繊維
⑩ スクリーン	(※種類により異なる)
⑪ コードクリップ	樹脂成形品

※サイドホルダーセットの大きさは、製品サイズ、スクリーンの仕様によって異なります。
※「下限コネクタ」は逆巻きを防止するための部品です。

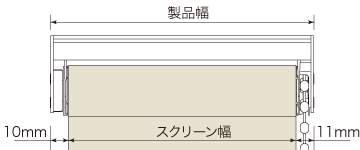

●製品幅(W)とスクリーン幅

マイテックループ小窓製品幅とスクリーン幅

●製作可能寸法
製品幅(W)	10～120cm
製品高さ(H)	10～240cm
幅・高さ比	1:10

※スクリーンによって製作可能寸法が異なります。
※幅(W)は0.5cm単位、高さ(H)は1cm単位にてサイズ指定が可能です。

●製品寸法

マイテックループ小窓製品寸法

【チェーンの長さ｜マイテックループ小窓】

製品高さ(H)	チェーンの長さ
～80cm	65cm
～100cm	75cm
～120cm	90cm
～140cm	110cm
～160cm	130cm
～180cm	140cm
～220cm	160cm
～240cm	180cm

※高窓等、製品高さ(H)よりも高い位置に取付ける場合は、別途チェーンの長さを1cm単位でご指定いただけます。

操作方法トーソー(TOSO)・ロールスクリーン「ループ小窓」

■操作方法｜チェーン式

スクリーンの下ろし方

奥のボールチェーンを引いてください。

スクリーンの上げ方

手前のボールチェーンを引いてください。

採寸方法トーソー(TOSO)・ロールスクリーン「ループ小窓」

天井付（窓枠の内側に取付ける場合）

幅(W)は、窓枠の内側寸法から1cm程度差し引いてください。高さ(H)は、窓枠の内側寸法と同じになります。

正面付（窓枠の外側に取付ける場合）

幅(W)・高さ(H)ともに、窓枠の外側寸法以上を製品寸法としてください。

オプショントーソー(TOSO)・ロールスクリーン「ループ小窓」

■セーフティープーリー有料オプション

チェーンに一定の負荷がかかるとプーリー部分が分離する、安全対策のセーフティー部品です。

※対応サイズは幅(W)200cm、高さ(H)240cmまで。小窓は幅(W)120cmまで。

本体価格＋1,320円(税込)

ホワイト

■表裏逆仕様追加代金不要

表裏逆仕様

外部からの見栄えを意識した、店舗・ショップの窓に適した仕様です。スクリーンの表裏を逆にして、外側(窓側)に柄が来るようにします。

※生地や仕様によっては対応できない場合があります。ご了承ください。
※「セラーレII(TR-6222～6226)」、「ルノプレーンBC(TR-6212～6216)」、「スリムBC(TR-6217～6221)」、「ジーア遮熱(TR-6227～6231)」、「ニュアンスBC(TR-6204～6211)」、「ルノファブBC(TR-6208～6231)」は非対応です。

表裏逆仕様図

「表裏逆仕様」納まり図

■逆巻仕様追加代金不要

逆巻仕様

スクリーンの巻き方を逆にして、スクリーンが手前(室内)側に来るようにします。スクリーンを下げる時に、開閉ハンドルなどの障害物に当たるのを防ぎます。

※生地や仕様によっては対応できない場合があります。ご了承ください。
※「セラーレII(TR-6222～6226)」、「ルノプレーンBC(TR-6212～6216)」、「スリムBC(TR-6217～6221)」、「ジーア遮熱(TR-6227～6231)」、「ニュアンスBC(TR-6204～6211)」、「ルノファブBC(TR-6208～6231)」は非対応です。

逆巻仕様図

「逆巻仕様」納まり図

●部品カラー（操作部・ウェイトバー含む）追加代金不要

部品カラーは下記より選べます。

ホワイト（標準）ブラック

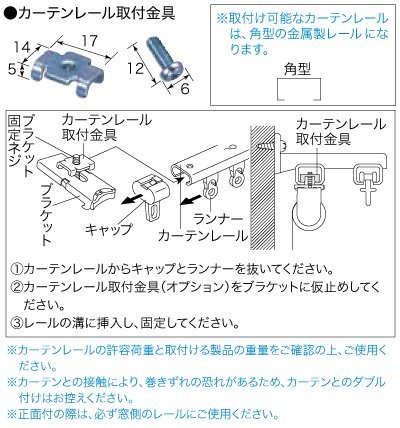

●カーテンレール取付金具

カーテンレールに取付けたい時にお使いください。

カーテンレール取付金具

追加代金不要

取付方法はこちら

●ブラケットスペーサー12・22

壁からの窓枠の出幅を埋めてブラケットを取付けることができます。

ブラケットスペーサー12・22

有料オプション

【ブラケットスペーサー12】

1コ入：165円(税込)
※ナベネジ3.5×40 2本入

【ブラケットスペーサー22】

1コ入：198円(税込)
※ナベネジ3.5×50 2本入

取付方法はこちら

●取付補助金具No.12(2コ入)

窓枠にブラケットが取付けられない時にご使用ください。

取付補助金具No.12

有料オプション

2コ入：352円(税込)

寸法図はこちら

品質保証・安全対策トーソー・ロールスクリーン

■安心の3年間保証！

本製品は、厳密な品質管理のもとでお届けしておりますが、万一お買い上げ後3年以内に故障した場合は、無料で修理いたします。アフターサポート規定につきましては、取扱説明書をご覧ください。

※製品保証の対象は、取扱説明書・本体注意ラベル・タグに従った正常な使用の場合に限ります。
※メーカーが指定する消耗部品の保証期間は1年です。
※スクリーン部は製品保証の対象外となります。
