遮光ガイドレール小型 タチカワ|ロールスクリーン(ロールカーテン)を激安価格で通信販売

タチカワ、ロールスクリーン「ラルク」

遮光ガイドレール小型|ラルク

ポイント!
  • ●遮光性、断熱性に優れたガイドレール構造。
  • ●ガイドレールの幅が細く、生地巻取り部のカバーもコンパクトなので小窓に最適。
  • ●ハンドルを持ってスクリーンを直接上げ下げするため、誰もが分かりやすく、直感的に操作できます。
無料見積 問合せ
遮光ガイドレール小型

対応生地一覧

生地名をクリックすると、各生地の詳細ページへ飛びます。

光を遮りたい空間に最適

遮光ガイドレール小型は、光を遮りたいホテルの客室やオフィスの会議室、住宅の寝室などに最適です。

使用シーン

遮光ガイドレール小型について

ポイント

操作方法|遮光ガイドレール小型

>>各操作方法の詳細はこちら
操作一覧

採寸方法|遮光ガイドレール小型

■窓枠内に取付ける場合

窓枠内に取付ける場合

※取付け方法は、窓枠内付け(天井付け)のみになります。

幅・高さとも0.1cm単位での製作になります。
以下の手順で、幅・高さの発注寸法を算出してください。

製品幅

1、窓枠の内側を2カ所採寸します。
例)開口部幅❶=100cm、開口部幅❷=99.8cm

2、1のうち小さいほうの寸法を、そのまま製品幅としてご指定ください。
例)製品幅=99.8cm

製品高さ

1、窓枠の内側を2カ所採寸します。
例)開口部幅❶=120.3cm、開口部幅❷=120.1cm

2、1のうち大きいほうの寸法を、そのまま製品高さとしてご指定ください。
例)製品高さ=120.3cm

※製品取付け高さを1cm単位でご指定ください。

発注・施工上の注意

・窓枠内付け(天井付け)のみの対応となります。
・施工する窓の種類が以下の場合には製品を取付けできません。
→内倒し窓・回転窓・内開き窓等、室内側に倒れたり開いたりする窓
・製品の取付けには、取付面の奥行きが「遮光ガイドレール」タイプは6cm以上、「遮光ガイドレール小型」タイプは7.2cm以上必要です。
・開口部に大きなゆがみがある場合(幅・高さともに2カ所以上の寸法を採寸し、その差が0.3cm以上の場合)は、必ずゆがみを修正してください。
・窓のクレセント・ハンドル・ドアクローザー等が干渉しないことを確認してください。
・製品本体・ガイドレール等はビスで固定します。取付面にしっかりとした下地があることを確認してください。
・浴室には使用できません。

製作可能寸法|遮光ガイドレール小型

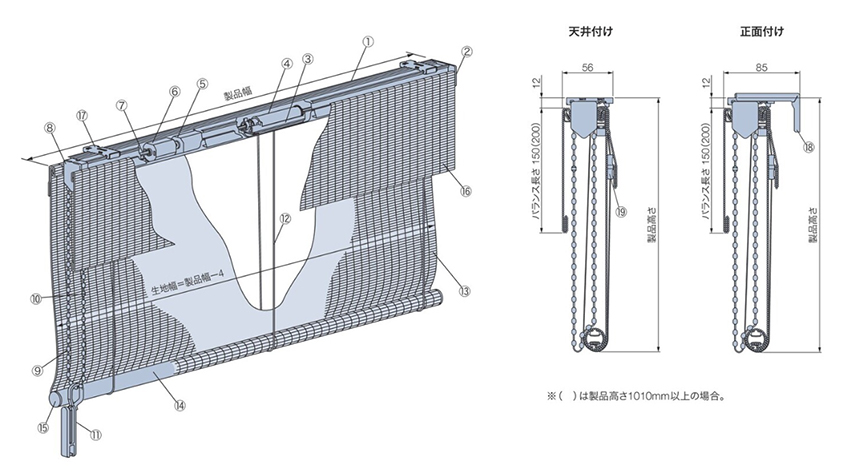

構造と部品|遮光ガイドレール小型

■ハンドル式  [単位:mm]

ハンドル式

■部品について

部品の詳細

取付けブラケット|ラルクシールド

天井付け

ブラケット

製品重量|遮光ガイドレール小型

下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

製品重量 (製品幅×1.8)+(製品高さ×1.0)+ 0.6 +(製品幅×製品高さ×0.5)(kg)

オプションで下部遮光フレームを取付ける場合は下記重量を加算してください。

・下部遮光フレーム:製品幅×0.12(kg)

部品色|遮光ガイドレール小型

部品色(フレーム、ガイドレール、ウェイトバー、ハンドル等の色)は3色から選べます。色名と色番号を必ずご指定ください。

オプション|遮光ガイドレール小型

タチカワブラインドのラルクは、さまざまなオプションをご用意しています。

■下部遮光フレーム(有料オプション)

ウェイトバーと窓枠とのすき間からの光漏れを防ぎ、遮光性を高めます。
※製品本体の部品色と同系色になります。
※後付けが可能です。

下部遮光フレーム

■プル・プルコード(加算価格なし)

生地を巻き上げたとき、ハンドルに手が届かない場合は、プルコードをご指定ください。 プルコードの長さは、1cm単位で指定することができます。
※ご指定がない場合はプルコードの長さは60cmとなります。
※プル・プルコードは製品本体の部品色と同系色になります。
※製品本体と同時にご注文ください。

プル・プルコード
