壁面カマチセット

壁面カマチを取付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。

■価格

製品本体価格＋下記オプション価格

価格表｜壁面カマチセット

壁面カマチ長さ	パネル1枚	パネル2枚	パネル3枚	パネル4枚(※1)
〜2000mm	¥8,690 ¥5,654	¥11,220 ¥7,293	¥14,520 ¥9,438	¥18,920 ¥12,298
〜2700mm	¥10,120 ¥6,578	¥12,980 ¥8,437	¥16,940 ¥11,011	¥22,110 ¥14,377
〜3000mm	¥11,550 ¥7,513	¥14,850 ¥9,658	¥19,360 ¥12,584	¥25,190 ¥16,379

• ※1 下レールがフラットガイドレールの場合、パネル4枚時はパネル2枚用の価格をご覧ください。
• ※上記価格には、壁面カマチ1本、クッションゴム、取付ビスが含まれます。
• ※壁面カマチの長さは1mm単位での製作となります。
• ※価格は税込です。取付費・工事費などは含まれておりません。

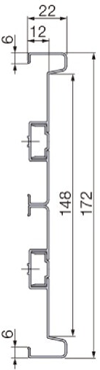

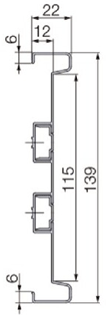

■壁面カマチ形状(断面図)単位：mm

パネル枚数	1枚	2枚	3枚	4枚
下レール	各下レール共通	各下レール共通	各下レール共通	ノンレールのみ(※)
断面図

※下レールがフラットガイドレールの場合、パネル4枚時はパネル2枚用の壁面カマチとなります。

■部品色

• ※壁や製品本体と色を合わせることができます。

■採寸方法

»「壁面カマチセット(有料オプション)を取付ける場合の採寸方法」をご確認ください。

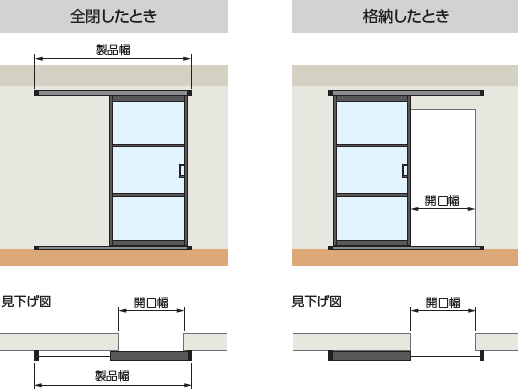

アウトセット納まり

既存の開口スペースに、袖壁の工事をしなくても引戸の取付けができます。開き戸から引戸への変更など、出入りをスムーズにするリフォームなどに最適です。

※袖壁納まり、コーナー納まりと組み合わせることはできません。

※パネル枚数が2枚以上の場合はこちらをご確認ください。»オプション「袖壁納まり」

■価格

【正面付け】

製品本体価格＋11,440円(税込)

【天井付け】

製品本体価格＋4,290円(税込)

※取付費・工事費などは含まれておりません。

■対応している下レール

フラットガイドレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜アウトセット納まり

納まり/パネル枚数	正面付け/1枚	天井付け/1枚
製品幅(W)	1207〜2007mm	1200〜2000mm
製品高さ(H)	1700〜3000(2500)mm
製品重量	約5kg/m2

• ※(　)はパネルデザインDの場合。
  パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)はレール寸法となります。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。

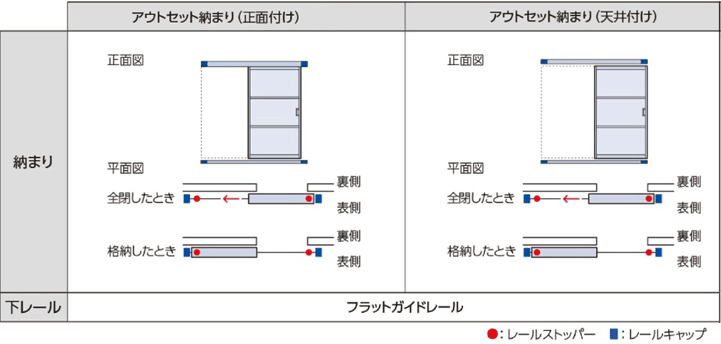

■パネルの納まり単位：mm

操作位置とパネルの納まりは下図のようになります。

※製品の荷重は上吊りのため、天井や壁の下地補強工事が必要になる場合があります。必ず下地の強度と製品重量をご確認ください。

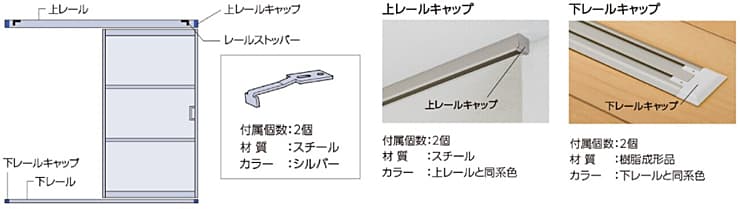

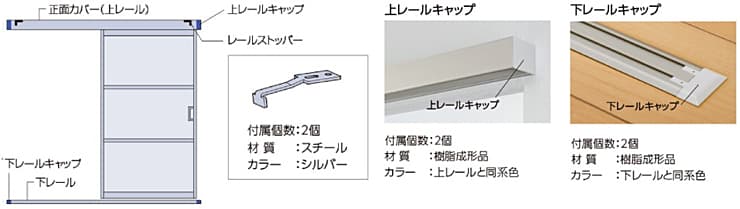

■専用付属部品

【正面付け】

【天井付け】

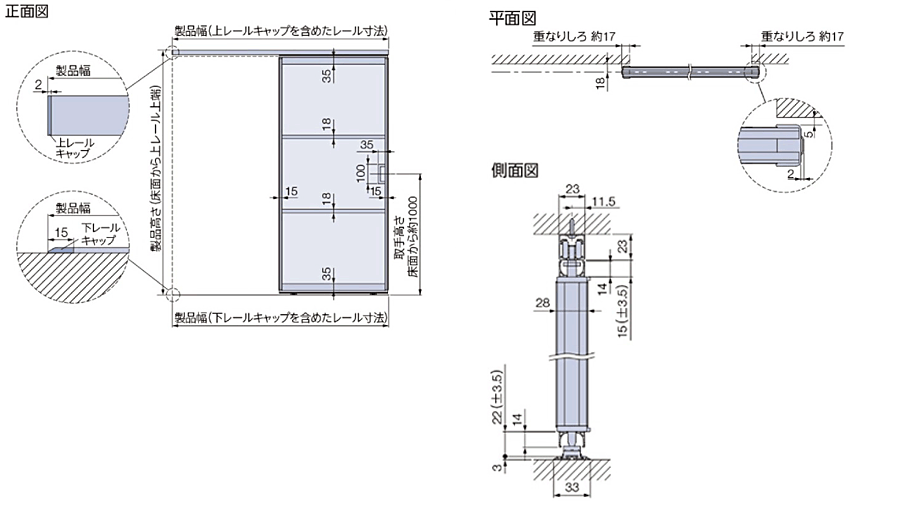

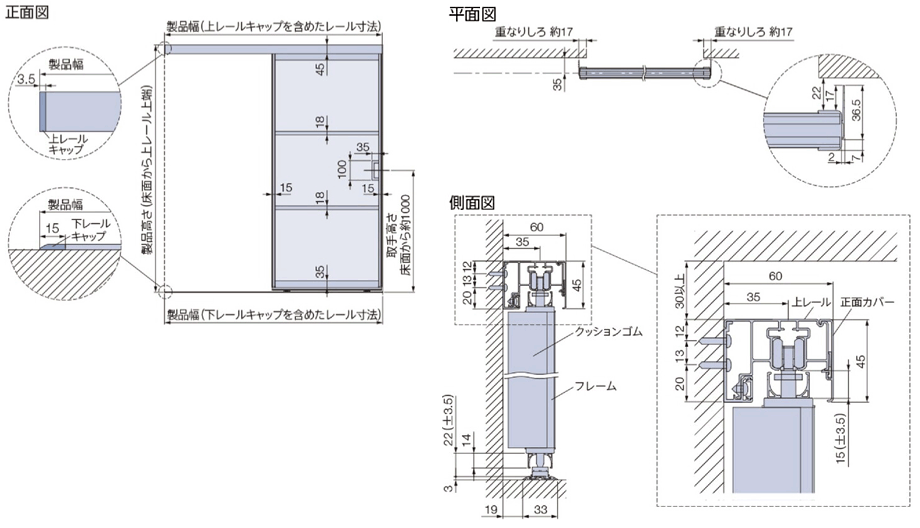

■製品詳細図単位：mm

【正面付け】

【天井付け】

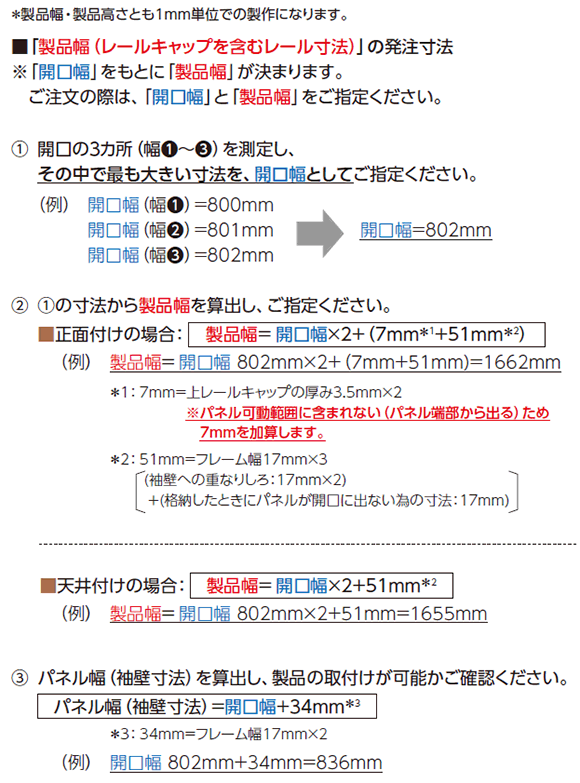

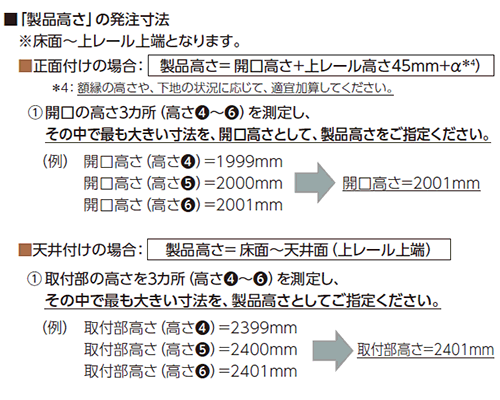

■採寸方法

袖壁納まり

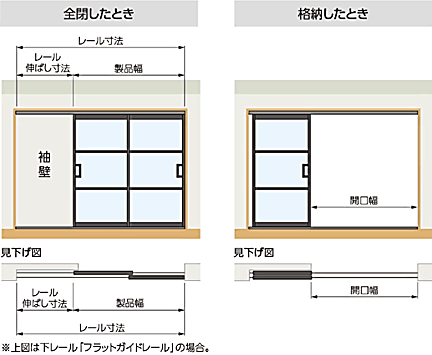

レールを伸ばして袖壁にパネルをすっきりと納めることができます。パネルを袖壁に納めることで、開口部を広く取ることができ、スペースを有効活用できます。

※アウトセット納まりと組み合わせることはできません。

※パネル1枚で袖壁に納めたい場合はこちらをご確認ください。»製品仕様(引戸)

■価格

製品本体価格＋下記オプション価格

※価格は税込です。取付費・工事費などは含まれておりません。

■製作可能寸法・製品重量

製作可能寸法・製品重量｜袖壁納まり

パネル枚数	2枚	3枚	4枚
製品幅(W)	1200〜2000mm	1801〜3000mm	2361〜4000mm
製品高さ(H)	1700〜3000(2500)mm
製品重量	約5kg/m2

• ※(　)はパネルデザインDの場合。
  パネルデザインGの場合、製品高さは2201mm以上での製作。

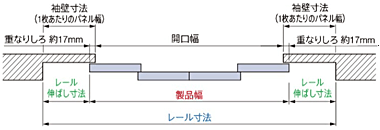

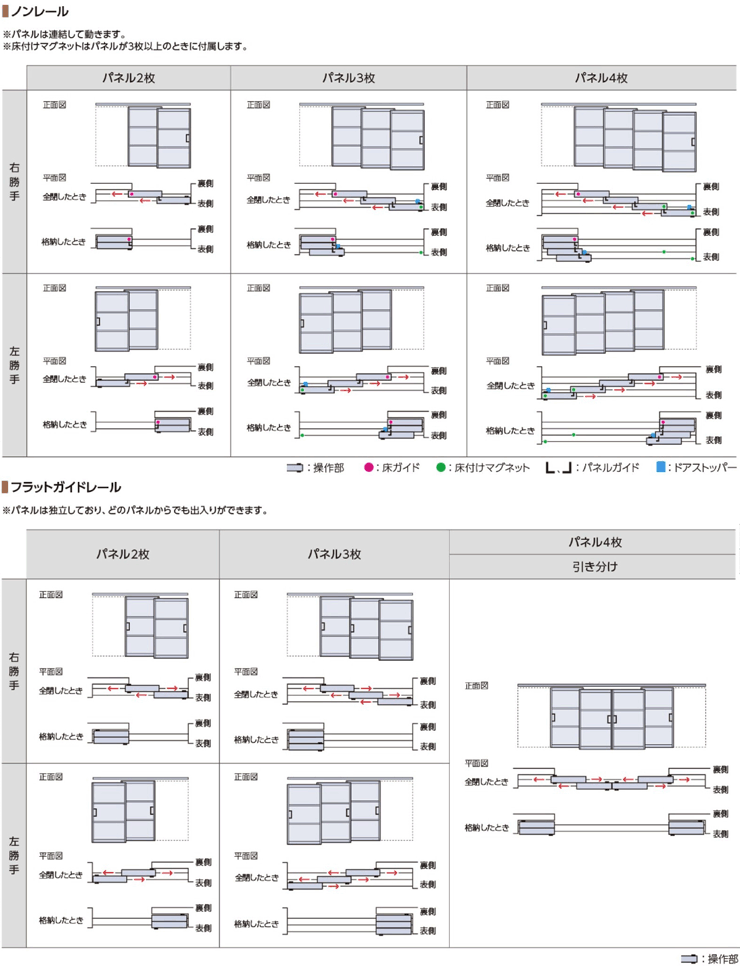

■パネルの納まり単位：mm

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。

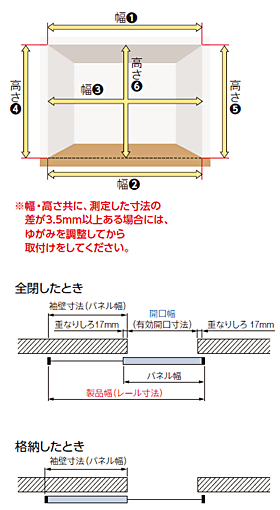

■採寸方法

»製品高さの採寸方法はこちらをご確認ください。

※「開口幅」をもとに「製品幅」などが決まります。ご依頼の際は「製品幅」と「レール寸法」をご指定ください。

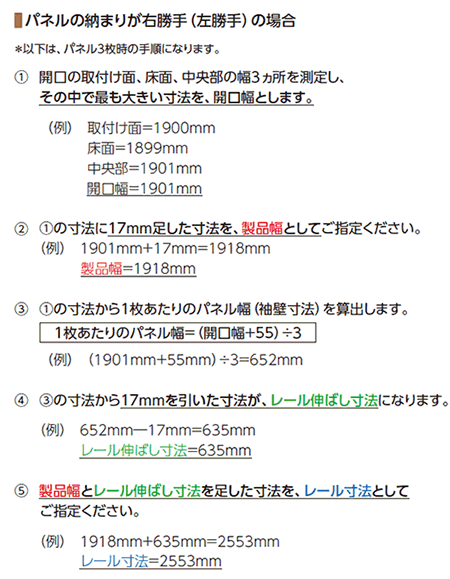

パネルの納まりが右勝手(左勝手)の場合

※以下は、パネル3枚時の手順となります。

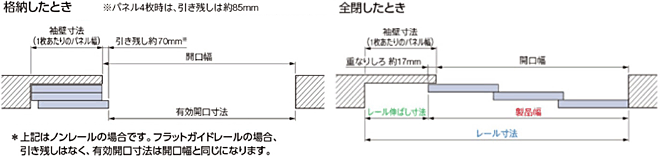

算出方法(パネルの納まり：右勝手・左勝手)単位：mm

パネル枚数	2枚	3枚	4枚
製品幅(W)	開口幅＋17
1枚あたりのパネル幅(袖壁寸法)	(開口幅＋36)÷2	(開口幅＋55)÷3	(開口幅＋74)÷4
レール伸ばし寸法	袖壁寸法 - 17
有効開口寸法	開口幅と同じ	開口幅 - 70	開口幅 - 85

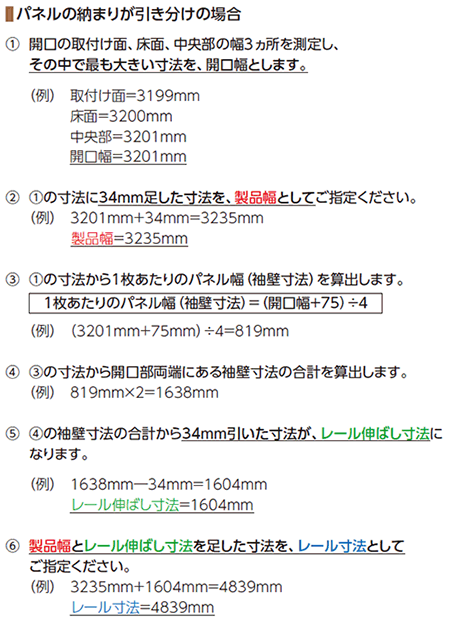

パネルの納まりが引き分けの場合

算出方法(パネルの納まり：引き分け)単位：mm

パネル枚数	4枚
製品幅(W)	開口幅＋34
1枚あたりのパネル幅(袖壁寸法)	(開口幅＋75)÷4
レール伸ばし寸法	(片側の袖壁寸法×2) - 34
有効開口寸法	開口幅と同じ

コーナー納まり

コーナーをL字に仕切って新たに部屋をつくることができます。和室や寝室にしたりと、部屋の用途が広がります。

※アウトセット納まりと組み合わせることはできません。

※優先するパネルの位置によりW1、W2の製品幅が異なります。ご依頼の際は採寸方法をよくご確認のうえ、寸法をご指定ください。

■価格

W1製品本体価格＋W2製品本体価格

※パネル2枚以上で袖壁に納めたい場合は、別途価格が加算されます。詳しくはオプション「袖壁納まり」をご確認ください。

■対応している下レール

ノンレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜コーナー納まり

パネル枚数	1枚	2枚	3枚	4枚
製品幅(W1・W2)	1200〜2000mm	1200〜2000mm	1801〜3000mm	2361〜4000mm
製品高さ(H)	1700〜3000(2500)mm
製品重量	約5kg/m2

• ※W1、W2は異なるパネル枚数で組み合わせて製作することもできます。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。
• ※(　)はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となります。

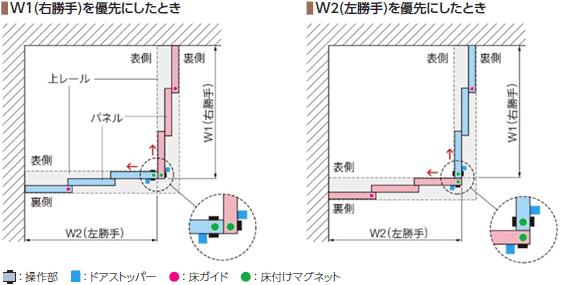

■パネルの優先について

優先するパネルと操作位置は下記のようになります。使い勝手を考慮して、パネルの優先をご指定ください。

※図はパネル3枚、袖壁なしの場合となります。

※W1は｢右勝手｣、W2は｢左勝手｣とご指定ください。

■部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。

※ ご指定がない場合は、下表のあらかじめ決まった色の組み合わせになります。

フレームカラー		上レール・下レール	レールキャップ
単色	PL-800 マットホワイト	マットホワイト	ホワイト
	PL-806 モダンシルバー	モダンシルバー	グレー
	PL-807 ブラック	ブラック	ブラック
木目調	PL-802 ホワイト（木目調）	マットホワイト	ホワイト
	PL-803 ライトブラウン（木目調）	モダンシルバー	グレー
	PL-804 ブラウン（木目調）	モダンシルバー	グレー
	PL-805 ダークブラウン（木目調）	ブラック	ブラック

■上レール

■下レール

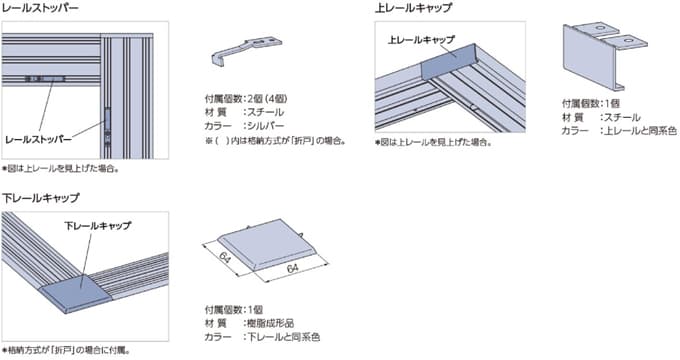

■専用付属部品

※写真は上レールを見上げた場合となります。

■採寸方法

»製品高さの採寸方法はこちらをご確認ください。

巾木用クッション

巾木による製品本体と壁面のすき間を防ぎます。製品本体の両端にあるパネルに組み込まれて、巾木の高さに合わせて、クッションゴムを切断できます。
厚さ6ｍｍ以下の巾木に対応します。

• ※製品幅＝取付け部(巾木がない部分)の開口幅

■価格

無料

• ※製品本体と同時にご注文ください。
