タチカワブラインド・オフィス・店舗・施設向けバーチカルブラインド
電動タイプ ESVタコスII
- ・手動では操作しにくい大型窓や、窓の面数が多いビルなどに最適。スイッチやリモコンで簡単に操作できます。
- ・最大255台の製品を個別にも、一斉にも制御することが可能です。
V-4002ミント遮光遮熱(アイボリー) スラット幅100mm
| スラット幅 | 80㎜・100㎜ | |
|---|---|---|
| 操作方法 | 電動式 （複数ゾーンスイッチ） |
|
| 部品色 | シルバー | |
| 製品幅 | 片開き | 120〜600㎝ |
| 両開き | 120〜700㎝※1 | |
| 製品高さ | 40〜600(400)㎝※2 | |
| 最大面積 | 片開き | 27m2 |
| 両開き | 30m2 | |
※1 製品幅600㎝以上の場合、ハンガーレールは中央部でジョイントとなります。
※2 ミント遮光遮熱(V-4001〜4005)は、製品高さ400cmまでの製作となります。
※サイズは1㎝単位でのオーダーになります。
※製作可能高さ寸法は、スラットの種類によって異なります。
対応スラット一覧
構造と部品｜電動タイプ ESVタコスII
【単位:mm】
※製品高さは 、取付けブラケット上端からバランスウェイト下端までの寸法となります。

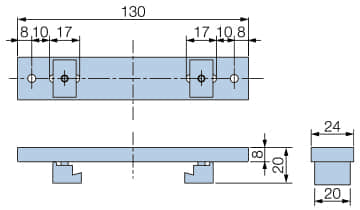

取付けブラケット
天井付けブラケットを使用しての取付けのみになります。
※製品高さは、ブラケットの厚みを含みます。
| 製品幅 | 個数 |
|---|---|
| 120〜200㎝ | 3個 |
| 201〜300㎝ | 4個 |
| 301〜400㎝ | 5個 |
| 401〜500㎝ | 6個 |
| 501〜600㎝ | 7個 |
| 601〜700㎝ | 8個 |
電動部仕様
| 定格電圧 | AC100V±10％ 50/60㎐ |
|---|---|
| 消費電力 | 55/60W 50/60㎐ |
| 使用温度範囲 | 0℃〜+50℃ |
製品重量
※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※ 各計算式の製品幅、製品高さの数値はメートル（m）単位で計算してください。
※スラット重量計算区分については、「対応スラット一覧」でご確認ください。
| スラット重量計算区分 | スラット幅 | ヘッドボックス+電動部 | スラット部 |
|---|---|---|---|
| 区分A | 80㎜ | (製品幅×1.5)＋4.0(kg) | (0.4×製品幅×製品高さ)＋(0.6×製品幅)(kg) |
| 100㎜ | |||
| 区分B | 80㎜ | (0.6×製品幅×製品高さ)＋(0.7×製品幅)(kg) | |
| 100㎜ | (0.6×製品幅×製品高さ)＋(0.8×製品幅)(kg) | ||
| 区分C | 80㎜ | (0.8×製品幅×製品高さ)＋(0.7×製品幅)(kg) | |
| 100㎜ | (0.8×製品幅×製品高さ)＋(0.8×製品幅)(kg) |

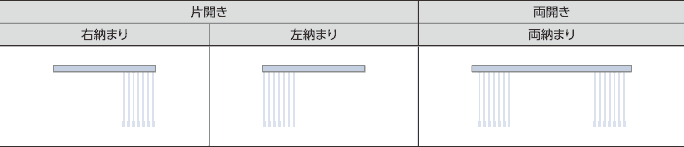

納まり
操作位置とスラットの納まりの形態の関係は下表のように分類されます。
使い勝手や開口部寸法等をご考慮の上でお選びください。
たたみしろ寸法
製品幅などにより、たたみしろ寸法が異なります。
また、下記は計算式のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。
【単位:mm】
■片開き
■両開き
※()内は「巻き込みウェイト」の場合。
バランスウェイトの仕様
※バランスウェイトはスラットによって仕様が異なります。「スラット一覧」でご確認ください。
■挟み込みウェイト
±10mm程度、製品の高さ調整が可能。
バランスウェイトはスラットと同系色になります。
■巻き込みウェイト
±20mm程度、製品の高さ調整が可能。
※()はスラット幅80mm
部品カラー(ハンガーレール)
部品色（ハンガーレールの色）はシルバーのみとなります。
操作・制御・配線
操作・制御については» 電動製品のカタログをご覧ください。

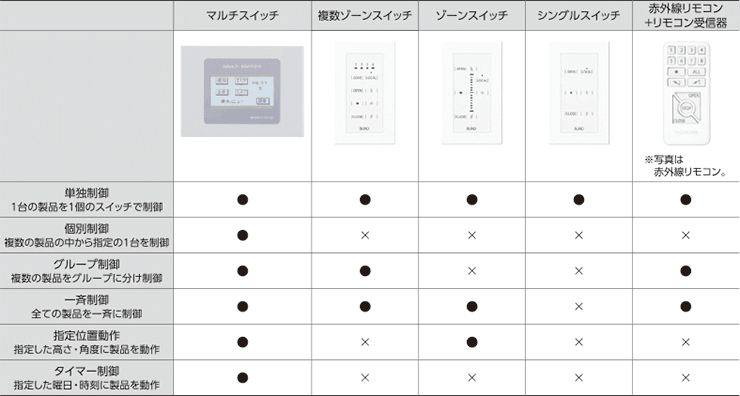

操作方法
制御の種類と対応スイッチは下の表をご覧ください。
製品タイプ一覧
タチカワのバーチカルブラインドは、シーンに合わせて多彩なバリエーションをご用意しております。
※画像クリックで詳細(寸法、構造図、部品色、操作方法、取付方法など)をご確認いただけます。
