タチカワブラインド・オフィス・店舗・施設向けバーチカルブラインド
標準タイプ
- ・スタンダードな窓に対応するベーシックなタイプ
- ・サイズは幅6m（両開きの場合7m）・高さ6m・最大面積24m2まで製作できるので、大型窓への対応が可能です。
V-4043 リフィート遮熱（ベージュ） スラット幅100mm
| スラット幅 | 80㎜・100㎜ | ||
|---|---|---|---|
| 操作方法 | ツーコード操作 ワンコード操作 |
||
| 部品色 | シルバー／マットホワイト | ||
| 製品幅 | 片開き | 30～600㎝ | |
| 両開き | 50～700㎝※1 | ||
| 製品高さ | 40～600㎝ | ||
| 最大面積 | 片開き | 24m2以下 | |
| 両開き | |||
※サイズは1㎝単位でのオーダーになります。
※製作可能高さ寸法は、スラットの種類によって異なります。
※1 製品幅400㎝以上の場合、ハンガーレールは中央でジョイントする仕様もお選びいただけます。また、製品幅601㎝以上の場合、ハンガーレールは中央部でジョイントとなり、中心納まりは製作できません。
※2 製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

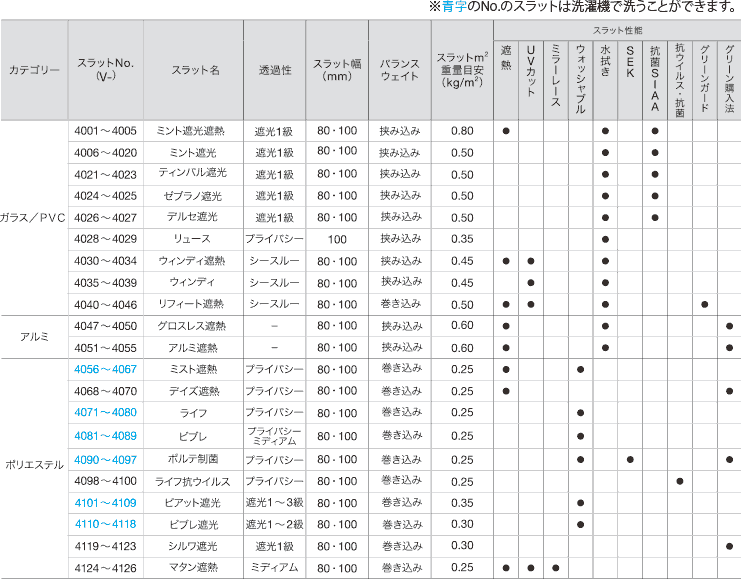

対応スラット一覧
構造と部品｜標準タイプ
※製品高さは、ハンガーレール上端（正面付け補助金具は含まない）からバランスウェイト下端までの寸法となります。ブラケットの厚み（4mm）は含みませんのでご注意ください。

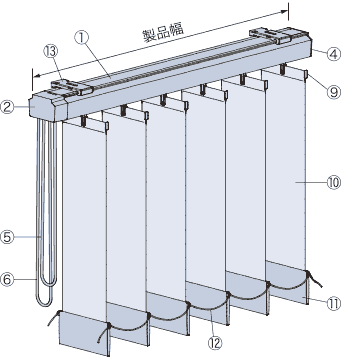

■ツーコード操作
- ・スラットの角度調整はチルトコードで、製品の開閉をドライブコードで操作します。
- ・大きな窓も軽い力で操作できます。

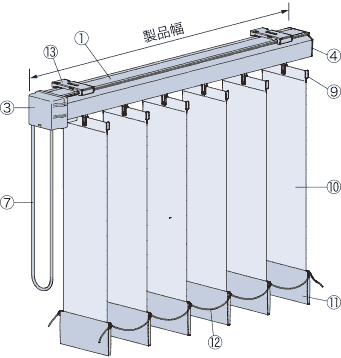

■ワンコード操作
- ・スラットの角度調整と製品の開閉を操作コードで行います。
- ・1本のコードですっきりと納まります。

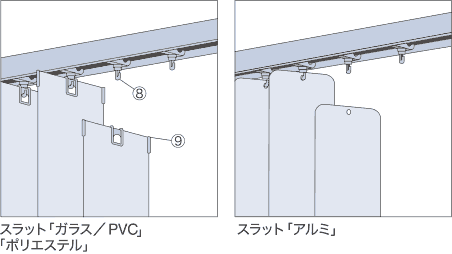

■スラット上部
| 部品名 | カラー |
|---|---|
| ① ハンガーレール | 2色 |
| ② 操作部（ツーコード操作） | ①と同系色 |
| ③ 操作部（ワンコード操作） | グレー |
| ④ エンド部 | ①と同系色 |
| ⑤ チルトコード | ホワイト |
| ⑥ドライブコード | グレー |
| ⑦ 操作コード | グレー |
| ⑧ ランナー | 乳白色（フック：透明） |
| ⑨ スラットハンガー | クリアー |
| ⑩ スラット | - |
| ⑪ バランスウェイト | スラットによって色は異なります。 |
| ⑫ ボトムコード | スラットと同系色 |
| ⑬ 取付けブラケット | - |
| ⑭ 正面付け補助金具 | ①と同系色 |

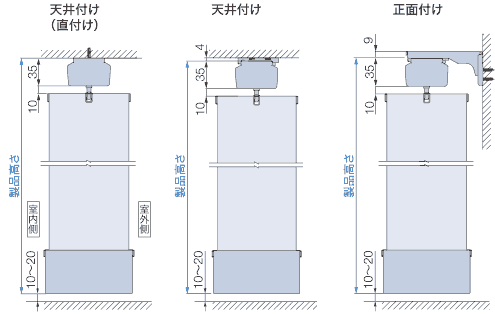

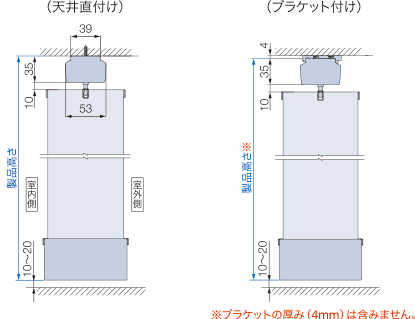

■側面図
製品重量
※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※計算式の幅・高さの数値はメートル（m）単位で計算してください。
※スラットm2重量については、ページ上部の「対応スラット一覧」でご確認ください。
(製品幅×0.9) ＋ (製品幅×製品高さ×1.5×スラットm2重量)[kg]

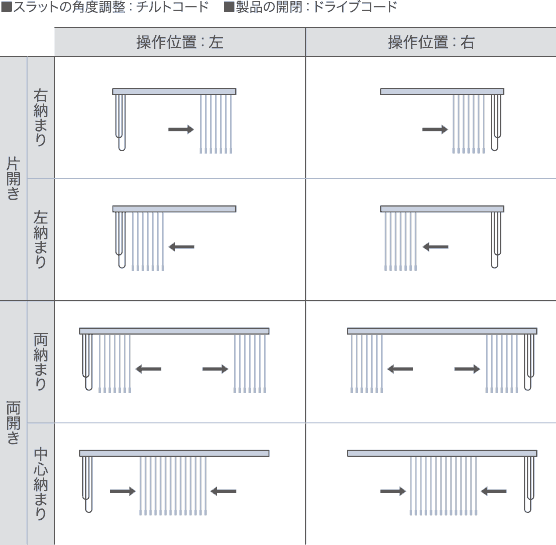

納まり

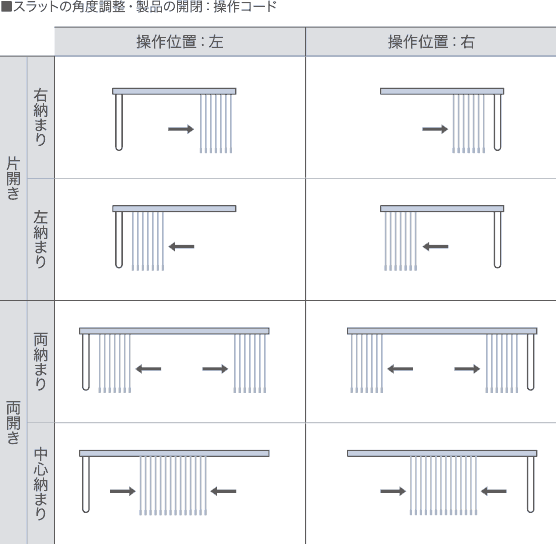

■ツーコード操作
■ワンコード操作
バランスウェイトの仕様
※バランスウェイトはスラットによって仕様が異なります。「スラット一覧」でご確認ください。
■挟み込みウェイト
±10mm程度、製品の高さ調整が可能。
■巻き込みウェイト
±20mm程度、製品の高さ調整が可能。
※()はスラット幅80mm
取付けブラケット
【単位:mm】
■正面付け
■正面付け(80mm幅)
■正面付け(100mm幅)
| 製品幅 | 個数 |
|---|---|
| 30～100㎝ | 2個 |
| 101～200㎝ | 3個 |
| 201～300㎝ | 4個 |
| 301～400㎝ | 5個 |
| 401～500㎝ | 6個 |
| 501～600㎝ | 7個 |
| 601～700㎝ | 8個 |

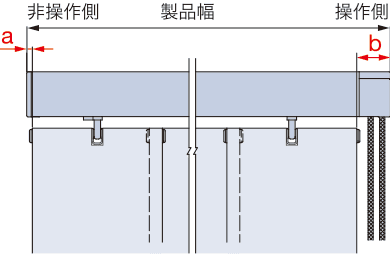

製品幅とスラット端部寸法
■ツーコード操作
【単位:mm】
| スラット幅→ ↓納まり |
80mm | 100mm | |||
|---|---|---|---|---|---|
| a寸法 | b寸法 | a寸法 | b寸法 | ||
| 片開き | 操作側と納まり側が同一の場合 | 6 | 26 | 5 | 25 |
| 操作側と納まり側が異なる場合 | 4 | 37 | 4 | 29 | |
| 両開き | 4 | 26 | 4 | 25 | |

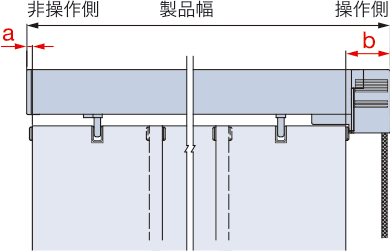

■ワンコード操作
| スラット幅→ ↓納まり |
80mm | 100mm | |||
|---|---|---|---|---|---|
| a (非操作側) |
b (操作側) |
a (非操作側) |
b (操作側) |
||
| 片開き | 操作側と納まり側が同一の場合 | 6 | 37 | 5 | 37 |
| 操作側と納まり側が異なる場合 | 4 | 61 | 4 | 51 | |
| 両開き | 4 | 37 | 4 | 37 | |

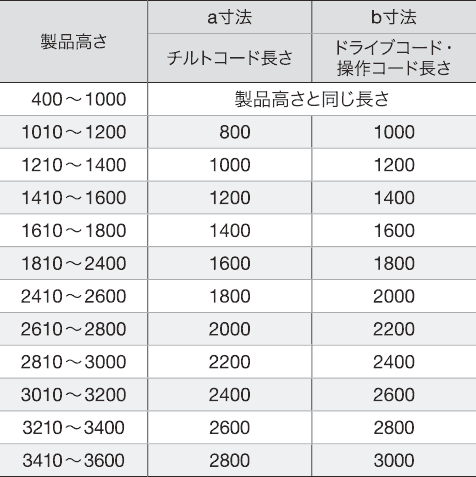

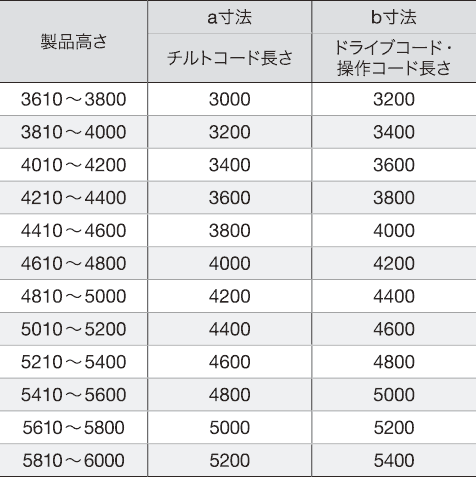

操作コードの長さ
チルドコード・ドライブコード・操作コードの長さは製品高さによって異なります。
【単位:mm】
■ツーコード操作
■ワンコード操作
- ※チルトコード(a)、ドライブコード・操作コード(b)の長さは10mm単位で指定することもできます。(最短:400mm)
【小さなお子さまのいらっしゃるご家庭や施設でのご使用にあたって】
・製品取付け高さなどを考慮の上、床面からドライブコードの下端までを1030ｍｍ以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。（1030ｍｍ：6歳児のあご下までの長さ（JIS A 4811基準））
・オプションのコードクリップを使い、危険のないよう手の届かない位置までコードをたくし上げてください。

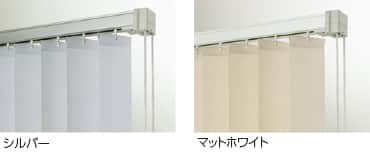

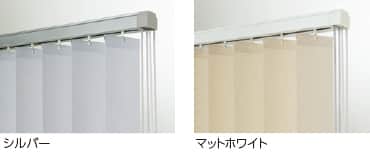

部品カラー
■ツーコード操作
■ワンコード操作
部品色は、「シルバー」「マットホワイト」の2色からお選びいただけます。
※特に指定がない場合は、シルバーになります。
納まり寸法目安
※製品高さは、ハンガーレール上端からバランスウェイト下端までの寸法となります。ブラケットの厚みは含みません。
【単位:mm】
●天井付け

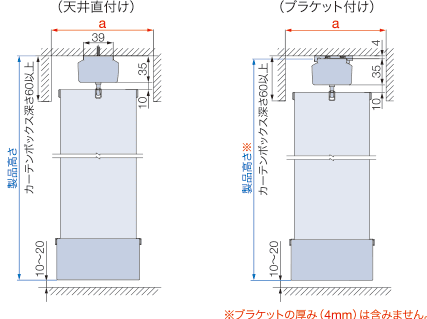

●天井付け(カーテンボックスへの取付け)

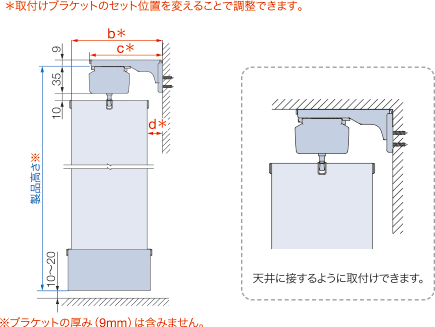

●正面付け
| スラット幅→ 納まり↓ |
80㎜ | 100㎜ |
|---|---|---|
| a寸法 | 110以上 | 130以上 |
| b寸法 | 97 | 121 |
| c寸法 | 81 | 96 |
| d寸法 | 17 | 21 |
■たたみしろ計算式
製品幅などにより、たたみしろ寸法が異なります。
※寸法は計算値のため、実際の寸法と多少異なる場合があります。目安としてご使用ください。
※たたみしろ寸法・窓枠の内側にたたみしろを残さない場合の製品幅については» 納まり寸法計算ツールをご覧ください。
※図はツーコード操作
●片開き
L1:操作側のたたみしろ
L2:非操作側のたたみしろ
※()内は「巻き込みウェイト」の場合。

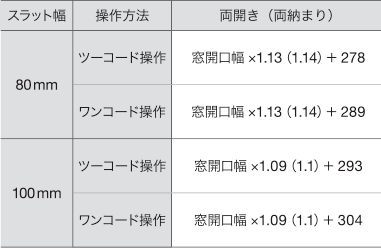

●両開き(両納まり)
L1:操作側のたたみしろ
L2:非操作側のたたみしろ
※()内は「巻き込みウェイト」の場合。

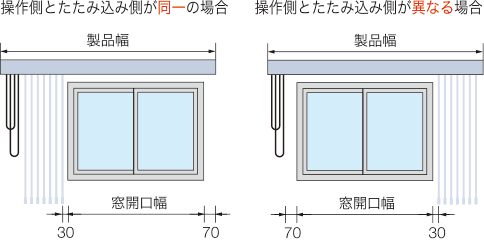

■窓枠の内側にたたみしろを残さない場合の製品幅の算出方法
＊図はツーコード操作
●片開き
※()内は「巻き込みウェイト」の場合。
●両開き(両納まり)
※()内は「巻き込みウェイト」の場合
操作方法
■ツーコード操作
「スラットの角度調整」はチルトコードで、「製品の開閉」をドライブコードで行います。

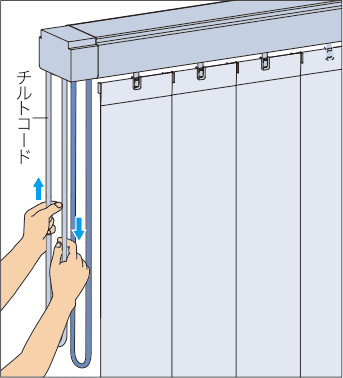

●スラットの角度調整
チルトコードを少し引くとスラットの角度が調整できます。
チルトコードの反対側を引くとスラットが回転します。

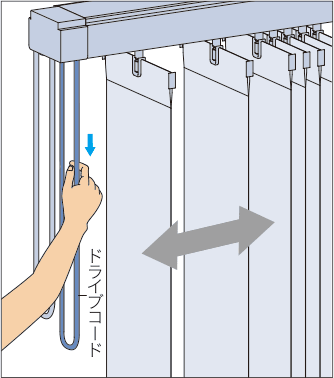

●製品の開閉
ドライブコードをゆっくりと下に引き、開閉を行います。
※ドライブコードを早く引くとスラットが勢いよく移動し、スラットを傷めたり、バラつく原因となりますので、スラットはレールに直角の状態で、ゆっくりと操作をしてください。

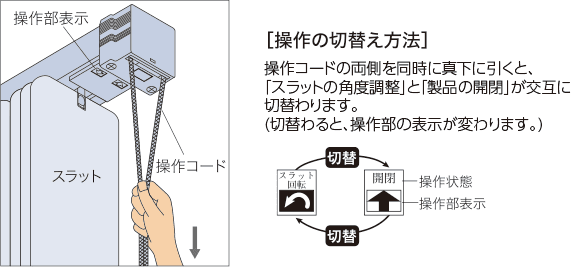

■ワンコード操作
「スラットの角度調整」・「製品の開閉」を1本の操作コードで行います。

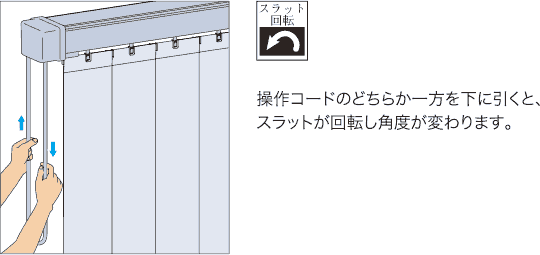

●スラットの角度調整

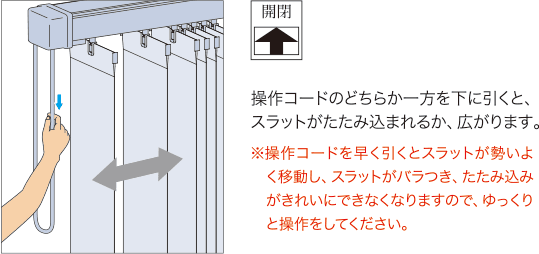

●製品の開閉
価格
各スラットページをご覧ください。
採寸方法
■サイズを測る前の注意点

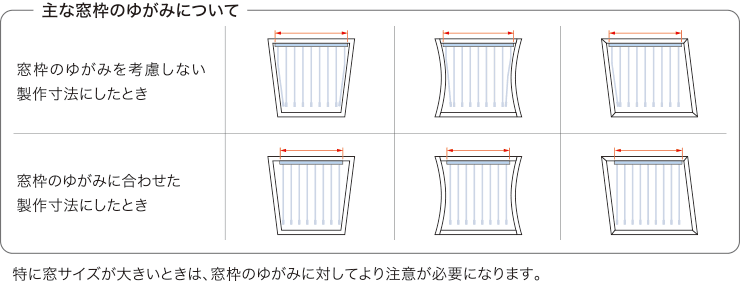

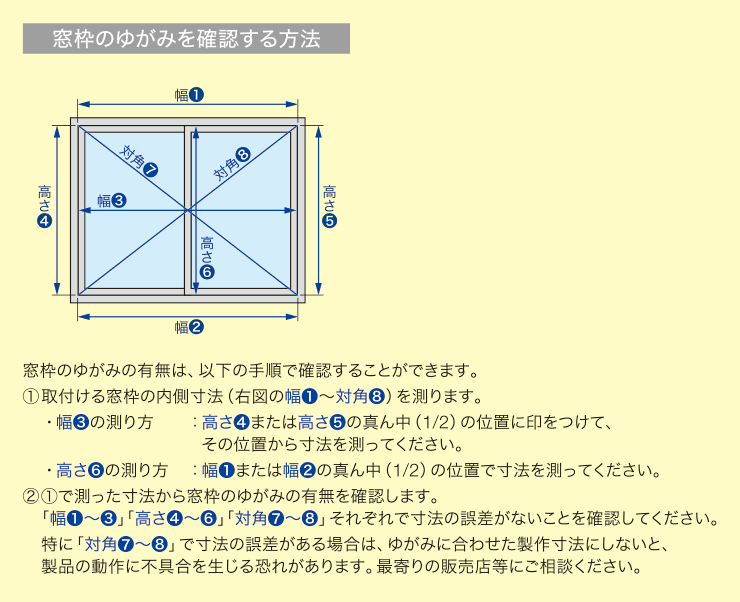

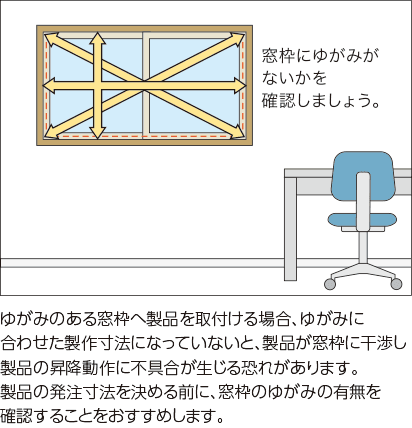

1. 窓枠内に取付けるとき（天井付け）は、窓枠のゆがみに注意してください。

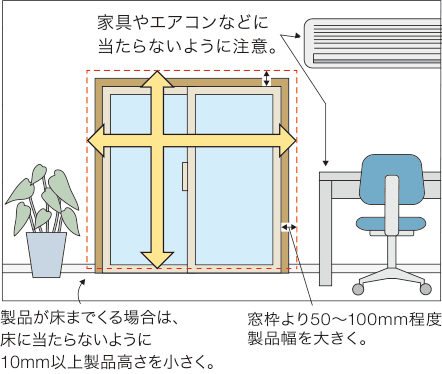

2. 窓枠を覆うとき（正面付け）は、製品のまわりにある障害物等に注意してください。

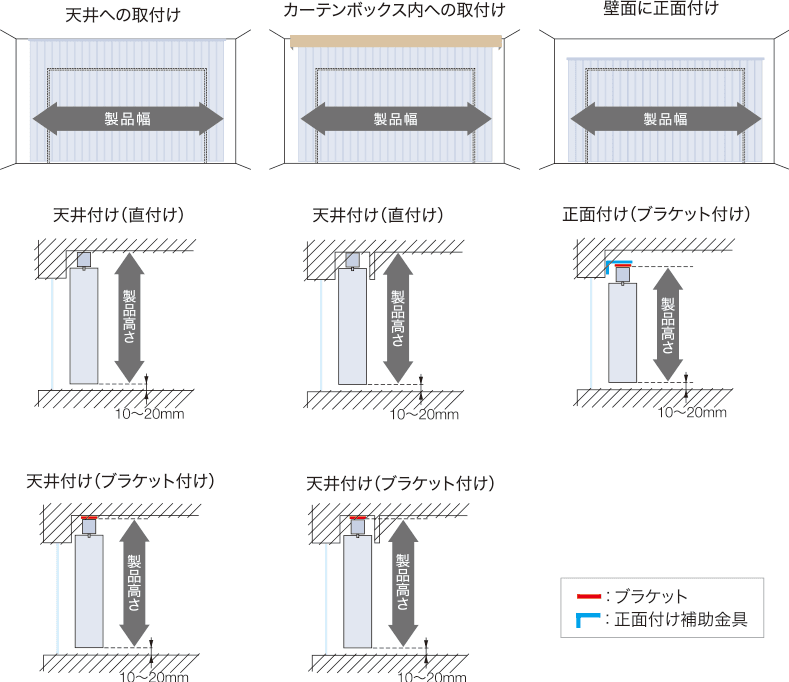

■取付けの種類
●窓枠を覆う場合

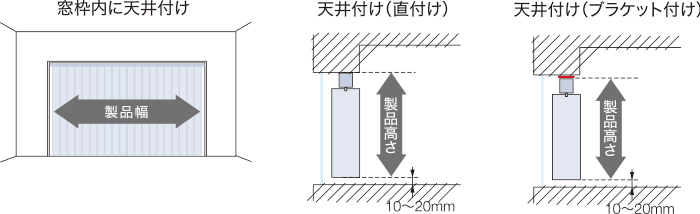

●窓枠内に取付ける場合
