トーソー 調光ロールスクリーン（ロールカーテン）「ビジック」
ビジックノア[チェーンタイプ]製品仕様
ビジックノアの特徴
調光ロールスクリーン（ロールカーテン）
■光のコントロールが自由にできる調光ロールスクリーン（ロールカーテン）
太陽の光がここちよい昼間には、光をたっぷり採り込むシースルーのスクリーンを。
プライベートタイムには、視線を遮るミディアムタイプのスクリーンを。
影のコントラストが際立ち、モダンなインテリアやシャープなアイテムと調和します。凛とした印象を仕立てたい空間に。
トキイロ TR-7714(木陰)

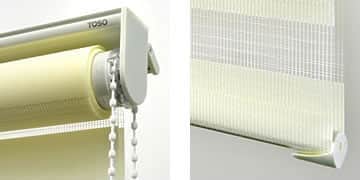

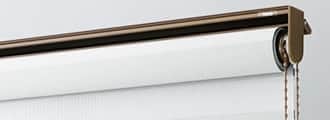

■スッキリとしたヘッド&ボトム、どんなお部屋にもマッチ
チェーンを引いてスクリーンの調光と昇降を行います。
コンパクトなデザインなのでカーテンボックス内や枠内天井付におすすめです。

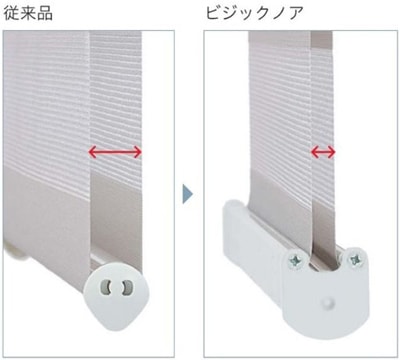

従来品より前後のスクリーンのすきまが
小さくなり光漏れを抑制し、プライバシー性の
高い空間を実現します。
対応｜ビジックノア
調光ロールスクリーン（ロールカーテン）一覧
- ※掲載価格は税込価格となります。
- ※物流諸経費が別途必要となります。
- ※価格はビジックノアの場合の価格になります。
寸法｜ビジックノア
調光ロールスクリーン（ロールカーテン）

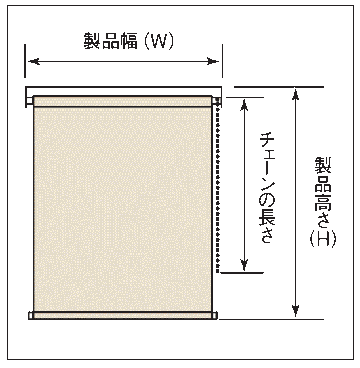

●製品可能寸法
| 製品幅（W） | 300〜2,400mm |
|---|---|
| 製品高さ（H） | 300〜3,000mm |
| 幅・高さ比 | 1：8が限度 |
※スクリーンによって製作可能寸法が異なります。
※サイズは製品幅(W)は0.5cm単位、製品高さ(H)は1cm単位で指定可能です。
●ボールチェーンの長さ
| 製品高さ（H） | チェーン長さ |
|---|---|
| 300〜740mm | 750mm |
| 〜1,640mm | 製品高さ−15mm |
| 〜3,000mm | 製品高さ−300mm |
※高窓など製品高さよりも高い位置に取り付ける場合は、「その他」欄にチェーンの長さを1cm単位でご指定ください。
サイズの測り方｜ビジックノア
調光ロールスクリーン（ロールカーテン）
※ビジックは製品高さまでおろした状態で全閉状態となります。製品高さをご指定の際はご注意ください。
■窓枠の内側に取り付ける場合（天井付け）
高さは窓枠の内側寸法と同じとしてください。
■窓枠の外側に取り付ける場合（正面付け）
構造｜ビジックノア
調光ロールスクリーン（ロールカーテン）

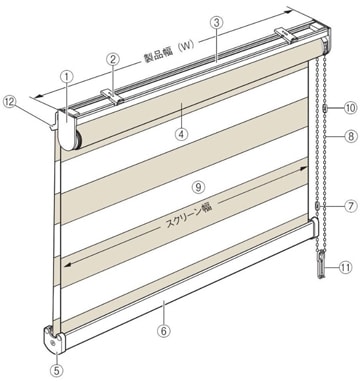

■全体図
| 部品名 | 材質 |
|---|---|
| ①サイドホルダーセット | 鋼鈑プレス成形品・樹脂成形品 |

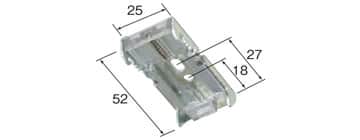

| ②ブラケット | 鋼鈑プレス成形品・樹脂成形品 |
| ③セットバー | アルミ押出形材 |
| ④ローラーパイプ | アルミ押出形材 |
| ⑤ウエイトバーキャップ | 樹脂成形品 |
| ⑥ウエイトバー | アルミ押出形材・樹脂成形品 |
| ⑦チェーンジョイント | 樹脂成形品 |
| ⑧ボールチェーン | 樹脂成形品・化学繊維 |
| ⑨スクリーン | ポリエステル100% |
| ⑩下限コネクタ※ | 樹脂成形品 |
| ⑪コードクリップ | 樹脂成形品 |
| ⑫可動セットバー(抜け止め含む) | アルミ押出刑材・樹脂成型品 |
※下限コネクタは逆巻きを防止するための部品です。

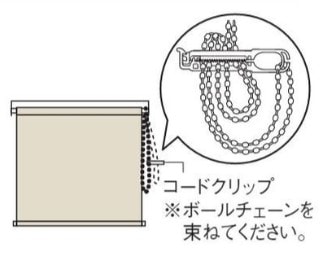

●コードクリップ
コードやチェーンを子供の手が届かない位置で束ねておくクリップです。子供の手の届かない位置で束ねることにより事故を防止する効果があります。

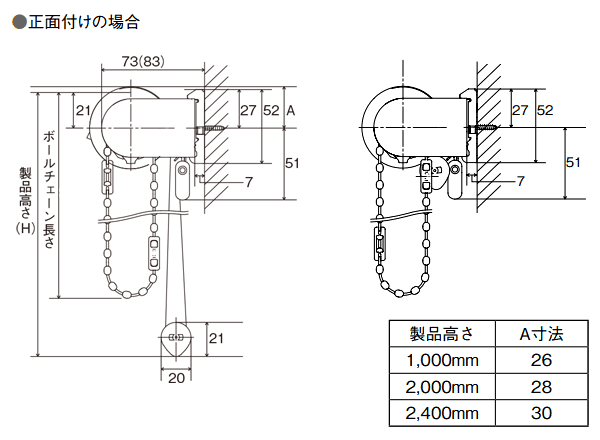

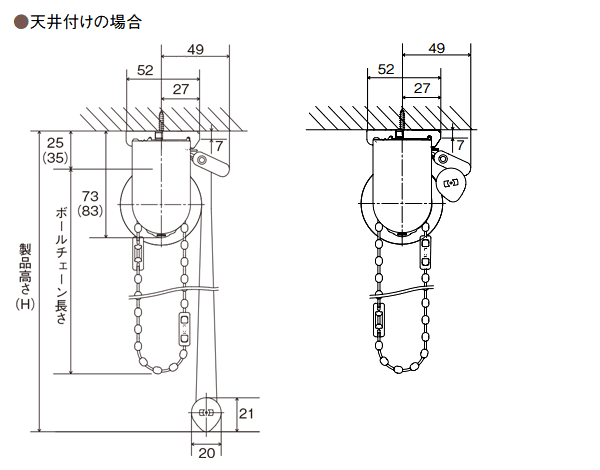

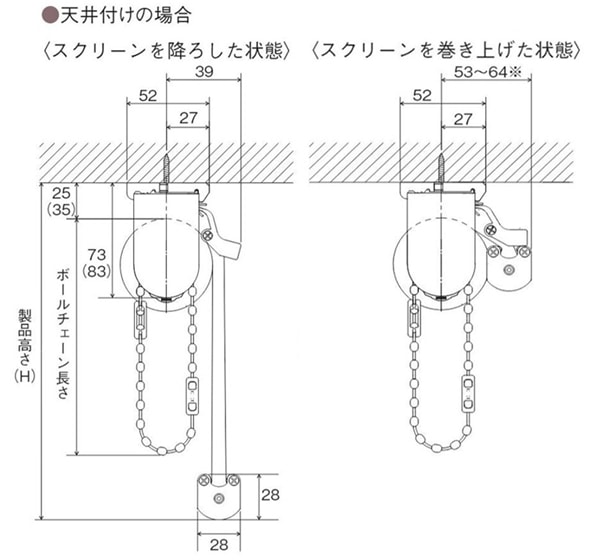

■側面図単位:mm
※（）内はサイドホルダーLの寸法です。
※天井付けの場合、製品高さ(H)はブラケット上端からウェイトバーキャップ下部までの寸法です。
※巻径によって変化します。

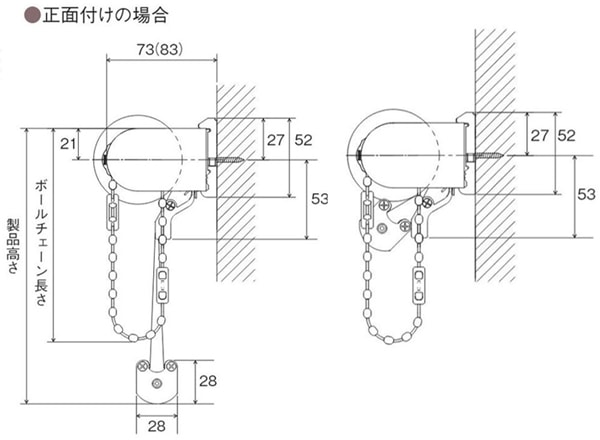

※正面付けの場合、製品高さ(H)はローラーパイプ上端からウェイトバーキャップ下部までの寸法です。

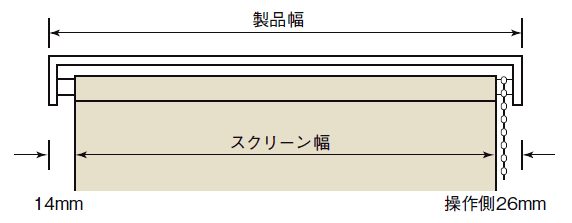

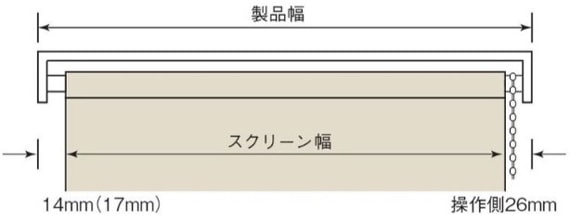

■製品幅とスクリーン幅
※（）内はW2,005mm以上の場合
■製品重量の目安
●コルトラインシリーズ(TR-7717〜7728)の場合
製品幅(W)：1,000mm×製品高さ(H)：1,000mm → 2.3kg
製品幅(W)：2,000mm×製品高さ(H)：2,000mm → 5.2kg
巻径の目安｜ビジックノア
調光ロールスクリーン（ロールカーテン）

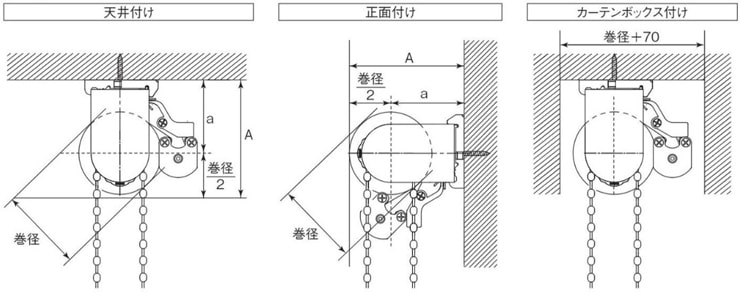

■寸法関係図
(単位：mm)
| サイドホルダー | a寸法 | 必要ボックス寸法 | |
|---|---|---|---|
| ビジックノア | S | 52 | 巻径＋70 |
| L | 62 | ||
| ビジックデコラ | - | - | 140 |
※計算式
■スクリーン分類表
| シリーズ | グループ |
|---|---|
| トキイロ | b |
| コルトライン | b |
| ゼブラ | c |
| リオラ遮熱 | a |
| リオラ採光 | a |
| シリーズ | グループ |
|---|---|
| プラーナ | a |
| JQクロス | a |
| ロペ | c |
| ノクス遮光 | d |
| ゼブラシークル | d |
| 生地厚の目安 | |||
| a | b | c | d |
| ← 薄い | 厚い → | ||
■巻径の寸法目安
| 製品高さ／グループ | a | b | c | d |
|---|---|---|---|---|
| 400 |
45 |
46 |
47 |
47 |
| 800 |
48 |
49 |
50 |
51 |
| 1,200 |
50 |
51 |
54 |
55 |
| 1,600 |
52 |
54 |
57 |
58 |
| 2,000 |
54 |
56 |
60 |
61 |
| 2,400 |
57 |
59 |
63 |
64 |
| 2,800 |
59 |
61 |
65 |
67 |
| 3,000 | - | - | - |
68 |
※上記の寸法は計算値です。実際の寸法とは多少異なる場合があります。
| 製品高さ／グループ | a | b |
|---|---|---|
| 400 |
49 |
51 |
| 800 |
51 |
54 |
| 1,200 |
53 |
58 |
| 1,600 |
55 |
61 |
| 2,000 |
57 |
64 |
| 2,400 |
59 |
67 |
| 2,800 |
61 |
69 |
| 3,000 |
- |
71 |
※上記の寸法は計算値です。実際の寸法とは多少異なる場合があります。
■スクリーン別サイドホルダー対応表
| サイドホルダーサイズ | 製品幅2,000mm以下の場合 | 製品幅2,005mm以上の場合 | ||
|---|---|---|---|---|
| S | L | S | L | |
| シリーズ | 製品高さ(mm) | 製品高さ(mm) | ||
| トキイロ | 〜2,500 | − | − | − |
| コルトライン | 〜2,500 | − | − | − |
| ゼブラ | 〜2,800 | − | − | − |
| リオラ遮熱 | 〜2,800 | − | 〜2,400 | − |
| リオラ採光 | 〜2,800 | − | 〜2,400 | − |
| プラーナ | 〜2,800 | − | − | − |
| JQクロス | 〜2,500 | − | − | − |
| ロペ | 〜2,400 | − | − | − |
| ノクス遮光 | 〜1,600 | 1,610〜 | 〜1,300 | 1,310〜 |
| ゼブラシークル | 〜1,500 | 1,510〜 | 〜1,200 | 1,210〜 |
※製品幅によって、使用部品が異なります。
連窓の場合、ご注意ください。
ブラケット｜ビジックノア
調光ロールスクリーン（ロールカーテン）
単位:mm
| 製品幅(W)→ ↓部品名 | 300〜1,400mm | 〜2,000mm | 〜2,400mm |
|---|---|---|---|
| ブラケット | 2個 | 3個 | 4個 |
オプション｜ビジックノア
調光ロールスクリーン（ロールカーテン）
■部品カラー
部品カラーは次の3色から選べます。特にご指定の無い場合、ホワイト（標準仕様）となります。

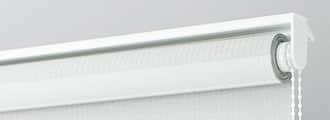

ホワイト（標準）
グレージュ
ブラック
■エンドレスボールチェーン
チェーンジョイントが無いので、ボールチェーンをご指定の長さで製作が可能です。
チェーン長さのご指定が無い場合は、標準仕様と同じ長さになります。
■ブラケットスペーサー12／ブラケットスペーサー22単位:mm
壁からの窓枠の出幅を埋めてブラケットを取付けることができます。
●ブラケットスペーサー12
メーカー標準価格:308円(税込)/1個入
松装販売価格:165円(税込)/1個入
※ナベネジ3.5×40 2本入
メーカー標準価格:616円(税込)/2個入
松装販売価格:330円(税込)/2個入
※ナベネジ3.5×40 4本入
メーカー標準価格:924円(税込)/3個入
松装販売価格:484円(税込)/3個入
※ナベネジ3.5×40 6本入
●ブラケットスペーサー22
メーカー標準価格:363円(税込)/1個入
松装販売価格:198円(税込)/1個入
※ナベネジ3.5×50 2本入
メーカー標準価格:726円(税込)/2個入
松装販売価格:385円(税込)/2個入
※ナベネジ3.5×50 4本入
メーカー標準価格:1089円(税込)/3個入
松装販売価格:572円(税込)/3個入
※ナベネジ3.5×50 6本入
※スペーサー本体2個を重ねてご使用ください。

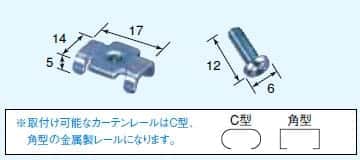

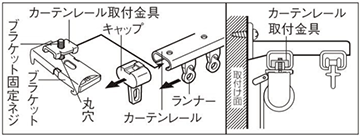

■取付補助金具No.12単位:mm
窓枠にブラケットが取付けられない時にご使用ください。
メーカー標準価格:660円(税込)/2個入
松装販売価格:352円(税込)/2個入
※ブラケット固定ネジ4本入

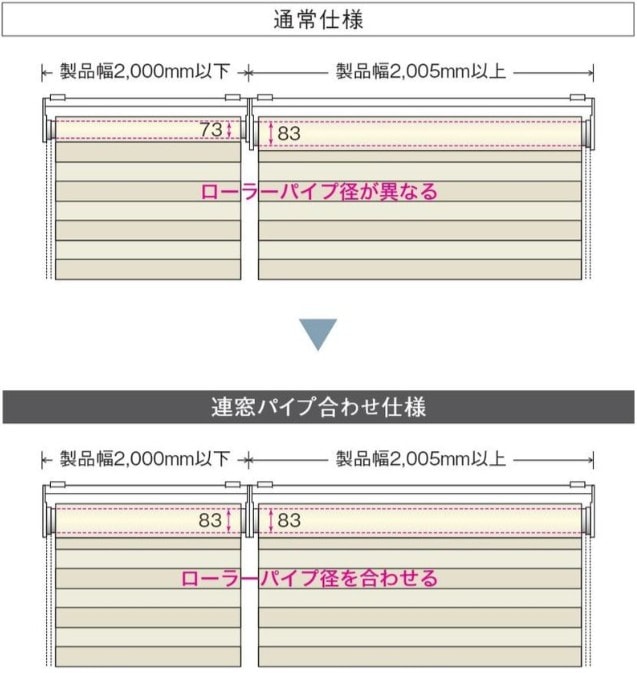

■連窓パイプ合わせ仕様
製品幅2,000mm以下と2,005mm以上では、ローラーパイプ径が異なります。「連窓パイプ合わせ仕様」は、製品幅505〜2,000mmの製品を2,005mm以上の製品と同じローラーパイプ径にて製作することができます。
メーカー標準価格:本体価格＋2,500円(税込)
松装販売価格:本体価格＋1,430円(税込)
■対応スクリーン
リオラ遮熱、リオラ採光、ノクス遮光、ゼブラシークル
※同スクリーン、同製品高さのみ適応可能となります。製品高さが異なる場合、サイドホルダーサイズが異なる場合があります。
※製作時、柄位置の指定および柄合わせをすることはできません。

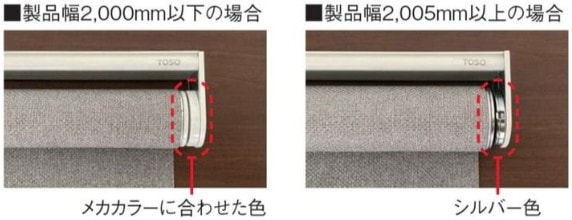

※部品カラーに関わらず、サイドホルダーの片側がシルバー色となります。

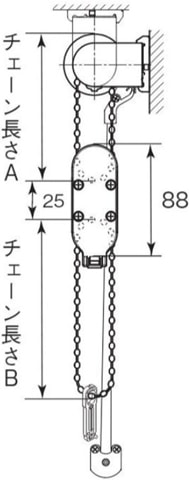

■セーフティープーリー
チェーンに一定の負荷がかかるとプーリー部分が分離する、安全対策のセーフティー部品です。
※対応サイズは製品幅(W)2000mm、製品高さ(H)2400mmまで。
メーカー標準価格:本体価格＋2,300円(税込)
松装販売価格:本体価格＋1,320円(税込)
| 製品高さ(H) | チェーン長さ(A) | チェーン長さ(B) |
|---|---|---|
| 〜800mm | 150mm | 500mm |
| 810〜1,000mm | 150mm | 600mm |
| 1,010〜1,200mm | 150mm | 750mm |
| 1,210〜1,400mm | 150mm | 900mm |
| 1,410〜1,700mm | 150mm | 1,100mm |
| 1,710〜1,800mm | 300mm | 1,100mm |
| 1,810〜2,000mm | 300mm | 1,300mm |
| 2,010〜2,200mm | 650mm | 900mm |
| 2,210〜2,400mm | 650mm | 1,100mm |
※高窓等製品高さよりも高い位置に取り付ける場合は、別途チェーンの長さを1cm単位でご指定ください
※チェーン長さAは分離しません。チェーン長さAを長くすると、チェーン長さAのループ内にお子様が引っ掛かってしまう恐れがありますのでご注意ください。
※部品色はホワイトのみになります。本体の部品色(ブラック、グレージュ)を選んだ場合もチェーン及びセーフティープーリーはホワイトになります。
取付方法｜ビジックノア
調光ロールスクリーン（ロールカーテン）

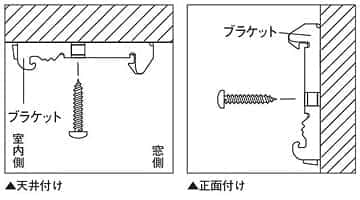

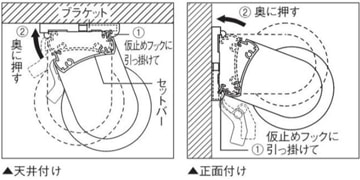

1、ブラケットの取付け
①ブラケットの取付位置は両端から約4〜7cm内側が適当です。3個以上の場合はその間に等間隔に取付けてください。
②ブラケットを付属の取付ネジで取付けてください。

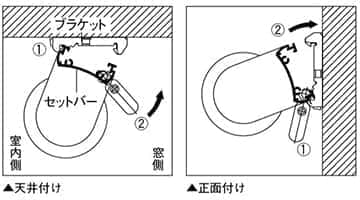

2、本体の取付け
①セットバーの外構をブラケットの仮止めフック(解除ボタンのある側)に引っ掛けてください。
②セットバーを奥にカチッと音がなるまで押し上げてください。

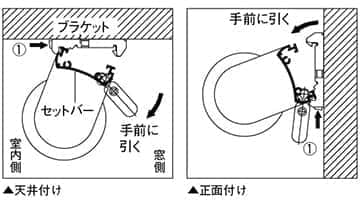

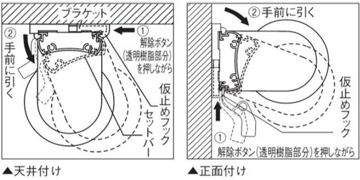

3、本体の取外し
①スクリーンを巻き上げた状態で本体を持ち、ブラケットの解除ボタンを押しながら(①)セットバーを手前に引いてください。(②)
②セットバーを仮止めフックから外してください。

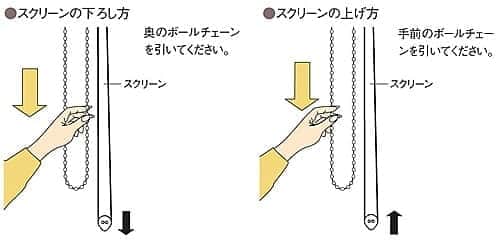

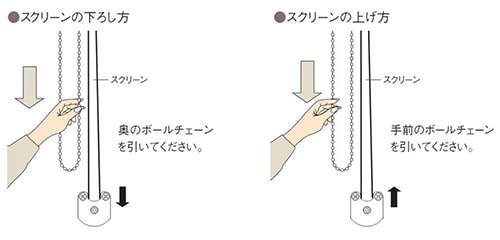

操作方法｜ビジックノア
調光ロールスクリーン（ロールカーテン）
メンテナンスシール｜ビジックノア
調光ロールスクリーン（ロールカーテン）

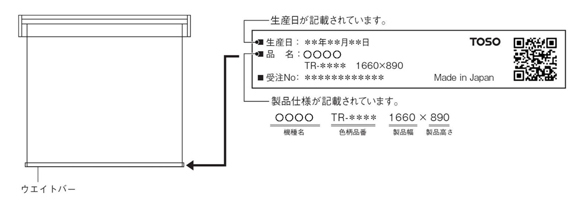

お買い上げの商品にはメンテナンスシールを貼付しております。
商品に関するお問い合せや修理等の際にこのメンテナンスシールをご確認ください。
| メンテナンスシール貼付位置 | |
|---|---|
| ビジックノア | ウエイトバー右裏側 |
●メンテナンスシールに2次元バーコードが印刷されている場合は、読み取ることで商品情報を入手することが可能です。
※シール設置場所・2次元バーコードへの汚れ・破損などにより、読み取れない場合もございますのでご注意ください。
