ホームタコス傾斜窓 タチカワ|ロールスクリーン(ロールカーテン)を激安価格で通信販売

タチカワ、ロールスクリーン「ラルク」

ホームタコス傾斜窓|ラルク

ポイント!
  • ●水平面から傾斜した窓まで対応する便利な電動式のロールスクリーン。
  • ●複数台でもリモコン1つで手軽に操作。
  • ●電源はコンセントにプラグを差し込むだけで簡単に設置可能。
  • ●手の届かない傾斜窓におすすめです。
無料見積 問合せ
ホームタコス傾斜窓

ホームタコス傾斜窓を取付ける際には、設置する窓のガラス熱割れ強度等を、設計事務所・工務店様へご確認ください。

対応生地一覧

生地名をクリックすると、各生地の詳細ページへ飛びます。

※生地がウォッシャブルの場合にも対応しますが、生地の洗濯はできません。

操作方法|ホームタコス傾斜窓

>>各操作方法の詳細はこちら
操作一覧

採寸方法|ホームタコス傾斜窓

幅(W)は0.5cm単位、高さ(H)は1cm単位での製作になります。注文前に、サイズの測り方をご確認ください。

■窓枠内に取付ける場合

窓枠内に取付ける場合

※取付け方法は、窓枠内付け(天井付け)のみになります。

幅(W)は0.5cm単位、長さ(H)は1cm単位での製作になります。
以下の手順で、製品幅・長さおよび開口長さの発注寸法を算出してください。

製品幅

1、窓枠の内側を2カ所採寸します。
例)開口部幅❶=99cm、開口部幅❷=98.8cm

2、1のうち小さいほうの寸法から1cm(サイドフレーム:オプションを使用する場合は2cm)引き、製品幅として0.5cm単位でご指定ください。
例)98.8-1=97.8
例)製品幅=97.5cm

製品高さ

1、窓枠の内側を2カ所採寸します。
例)開口部長さ❶=104.8cm、開口部長さ❷=105cm

2、1の寸法のうち小さいほうの寸法を、そのまま製品高さとして1cm単位でご指定ください。
例)製品高さ=104cm

開口部長さ

1、窓枠の内側を2カ所採寸します。
例)開口部長さ❶=104.8cm、開口部長さ❷=105cm

2、1の寸法のうち小さいほうの寸法を、そのまま開口部長さとして0.1cm単位でご指定ください。
例)開口部長さ=104.8cm
サイドフレーム(オプション)をご注文の際は、製品1台につき2本を、製品長さと同じ寸法でご指定ください。

発注・施工上の注意

・窓枠内付け(天井付け)のみの対応となります。
・施工する窓の種類が以下の場合には製品を取付けできません。
→内倒し窓・回転窓・内開き窓等、室内側に倒れたり開いたりする窓
・開口部に大きなゆがみがある場合(幅・長さ・対角ともに2カ所以上の寸法を採寸し、その差が0.3cm以上の場合)は、必ずゆがみを修正してください。
窓のクレセント・ハンドル・ドアクローザー等が干渉しないことを確認してください。
・製品本体・ガイドレール等はビスで固定します。取付け面にしっかりとした下地があることを確認してください。
・浴室には使用できません。

製作可能寸法|ホームタコス傾斜窓

構造と部品|ホームタコス傾斜窓

■電動式  [単位:mm]

電動式

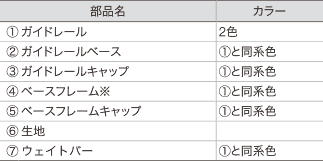

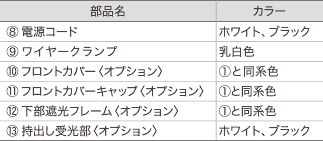

■部品について

部品の詳細

取付けブラケット|ホームタコス傾斜窓

コントローラ|ホームタコス

[単位:mm]

コントローラ

配線コード(コントローラ)の出る位置|ホームタコス

コントローラへの配線コードは室内側から見て必ず製品の右下から出ます(製品を巻取る方向が下図の場合)。 本体側延長コード〈オプション〉を使うことによりコントローラの位置を変えることも可能です。
※持出し受光部は持出し受光部延長コードを使うことで、最大9.5mまで延長することができます。

位置

製品幅と生地幅寸法|ホームタコス傾斜窓

[単位:mm]

製品幅と生地幅寸法

製品重量|ホームタコス傾斜窓

下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品長さの数値はメートル(m)単位で計算してください。
※生地m2重量については、生地により異なりますのでお問い合わせください。

製品重量 (製品幅×2.8)+ 2.2 +(製品幅×製品長さ×生地m2重量)(kg)

電動部仕様|ホームタコス

制御方法|ホームタコス

製品1台だけを動かすか、複数台を動かすかによって、制御方法が異なります。
※直射日光の当たる場所にはコントローラを設置しないでください。

■単独操作

1台の製品を、1個のリモコンで動かします。

単独操作

■アドレス選択操作

複数の製品を、1個のリモコンで動かします。最大で製品4台(または4グループ)まで、個別にも、一斉にも動かすことができます。(製品を一斉に動かすには、全てのコントローラをリモコンからの信号を受信できる距離等に設置する必要があります。)

アドレス選択操作

【注意】リモコン受光部の設置場所について

ホームタコス傾斜窓タイプのリモコンは赤外線信号を使用しているため、受光部(コントローラまたは持出し受光部)を下記のような「赤外線の強い場所」に設置すると、誤作動を起こしたり、リモコン操作を受け付けなくなることがあります。受光部の設置場所には充分ご注意ください。

  • 直射日光の当たる場所や、直接当たらなくても直射光が反射して眩しい場所。
  • 白熱灯、ヒーターや暖房器具など高熱を発する機器の近く。
  • 蛍光灯など照明器具の近く。
  • ホームセキュリティなどのセンサー用赤外線が照射されている領域。
  • その他赤外線式リモコンや、赤外線を出す機器の近く。

部品色|ホームタコス傾斜窓

部品色は、オフホワイト[No.13]のみとなります。
