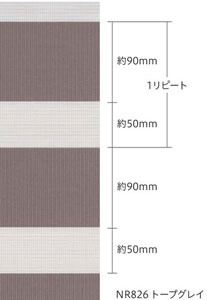

ニチベイ・調光ロールスクリーン「レユール」

製品仕様

製品仕様

■構造図単位:mm

※ヘッド部分からの生地開始位置は1台1台異なります。連窓でご使用の場合は個別に調節をいたしますので、ご注文時にご指示ください。

●カバーレスタイプ(図は正面付け 右操作の場合)

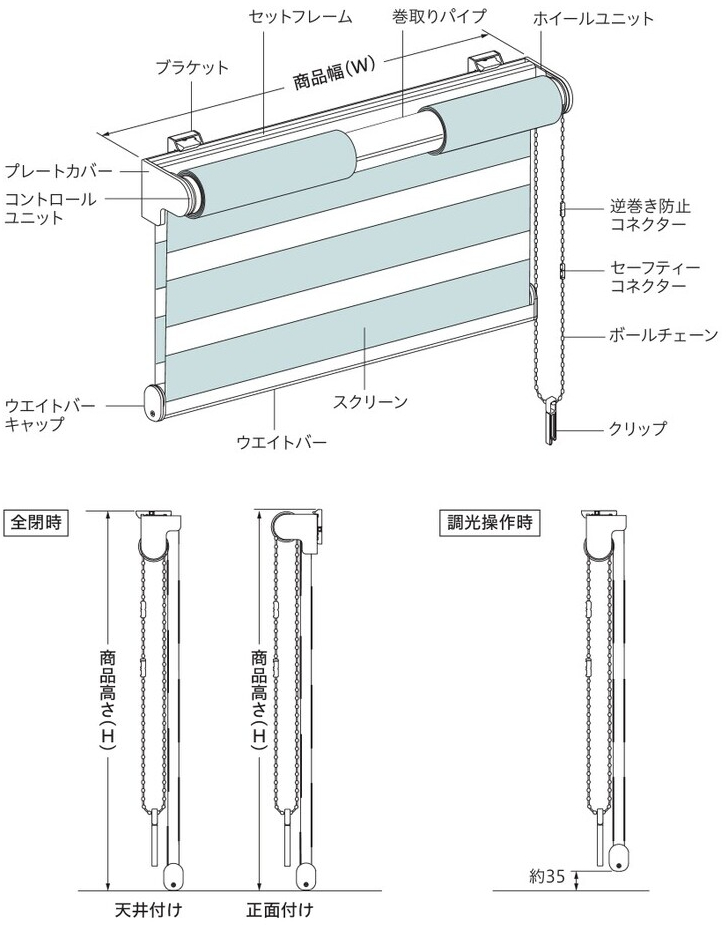

カバーレスタイプの構造図

●カバータイプ(図は天井付け 右操作の場合)

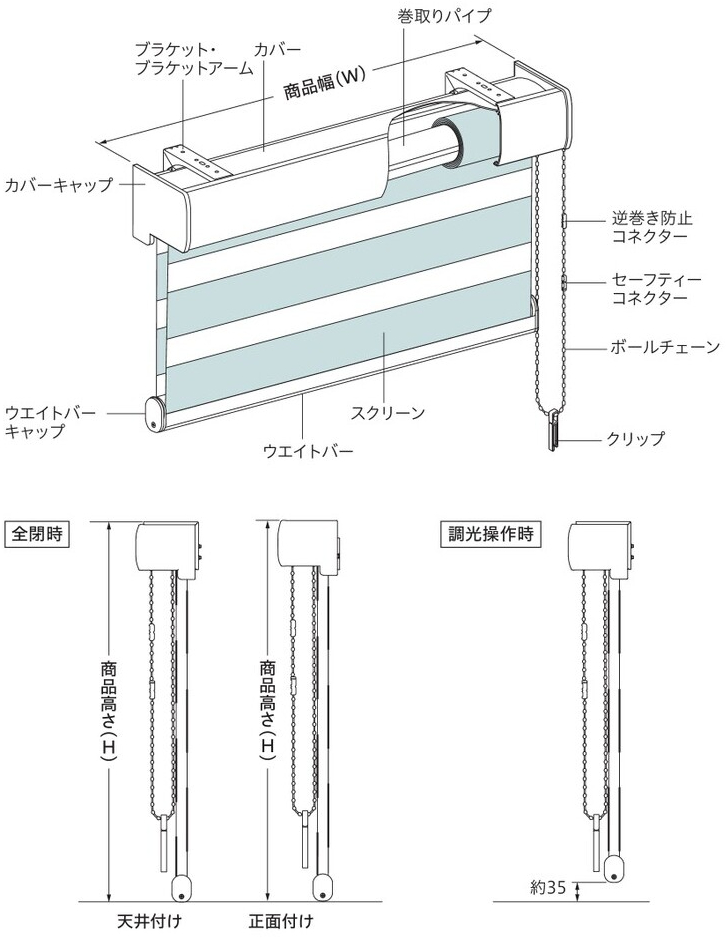

●カバータイプの構造図

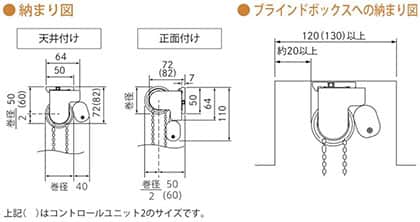

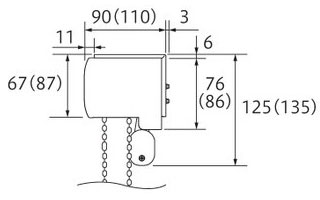

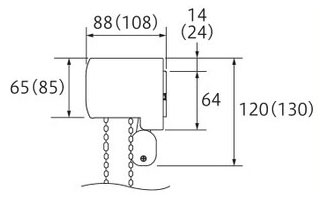

■納まり図単位:mm

●カバーレスタイプ

カバーレスタイプの納まり図

●カバータイプ

カバータイプの納まり図
操作チェーンの長さ
商品高さ(H)D寸法
〜50cm商品高さ(H)+30cm
〜100cm商品高さ(H)+20cm
〜140cm商品高さ(H)+10cm
〜170cm商品高さ(H)
〜200cm商品高さ(H)−10cm
〜230cm商品高さ(H)−20cm
〜260cm商品高さ(H)−30cm
〜280cm商品高さ(H)−40cm
  • 納まり図※印はコントロールユニットIIの場合の寸法です。
  • コントロールユニットにはI、IIがあり、生地の種類と製品高さによってどちらかのコントロールユニットになります。
  • ジョルノ・ルシードの場合、商品高さ(H)201cm以上はコントロールユニットがIIとなります。ソワーレの場合、商品高さ(H)121cm以上はコントロールユニットがIIとなります。

■ブラケット・アングル単位:mm

材質:スチール、樹脂

●ブラケット

ブラケット

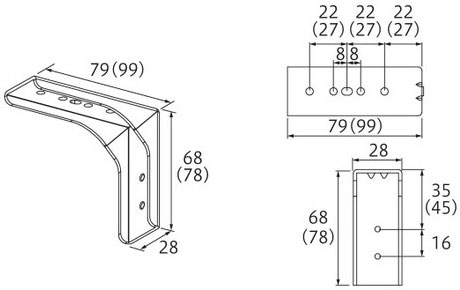

●ブラケットアーム(カバータイプ・天井付用)

アングルI

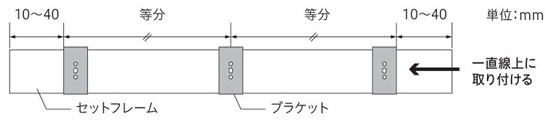

●ブラケット取付け位置

ブラケットは下図のような位置に、ネジでしっかりと固定してください。

ブラケット取付け位置
●ブラケットの使用個数
商品幅(W)個数
〜150cm2個
〜200cm3個
〜240cm4個

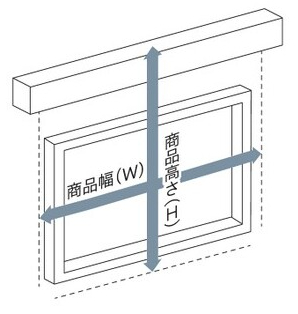

■製作可能寸法

生地・タイプ名商品幅(W)商品高さ(H)製作可能寸法比(W:H)
ジョルノ・ルシード
カバーレスタイプ・カバータイプ
30〜240cm30〜280cm1:5以内
ソワーレ
カバーレスタイプ・カバータイプ
30〜200cm30〜250cm1:5以内

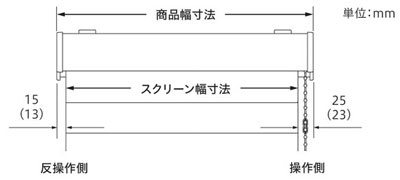

■商品幅寸法とスクリーン幅寸法(目安)

商品幅寸法とスクリーン幅寸法
タイプ名A(操作側)B(反操作側)
カバーレスタイプ23mm13mm
カバータイプ25mm15mm

■巻径の目安単位:mm

巻径の目安

■商品重量計算式(目安)

※Aの値 商品幅(W)30〜60cm:0.4、〜120cm:0.8、〜200cm:1.0、〜240cm:1.2

※生地単重 ジョルノ:0.13(kg/m2)、ルシード:0.11(kg/m2)、ソワーレ:0.20(kg/m2)

●カバーレスタイプ

(商品幅Wm×1.7)+A+(商品幅Wm×商品高さHm×2×生地単重さ(kg/m2))(kg)

●カバータイプ・コントロールユニットIの場合

カバーレスタイプ商品重量+0.8×商品幅Wm+0.2(kg)

(商品幅Wm×1.9)+A+(商品幅Wm×商品高さHm×2×生地単重さ(kg/m2))(kg)

●カバータイプ・コントロールユニットIIの場合

(商品幅Wm×2.1)+A+(商品幅Wm×商品高さHm×2×生地単重さ(kg/m2))(kg)

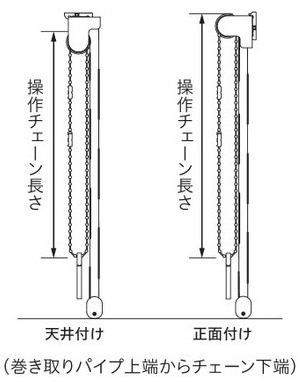

■商品高さと操作チェーンの長さ

操作チェーン長さ(D寸法)はご指定いただくことも可能です。ただし、チェーンの長さは下表のD寸法より短くすることはできません。

操作チェーンの長さ
商品高さ(H)D寸法
〜50cm商品高さ(H)+30cm
〜100cm商品高さ(H)+20cm
〜140cm商品高さ(H)+10cm
〜170cm商品高さ(H)
〜200cm商品高さ(H)−10cm
〜230cm商品高さ(H)−20cm
〜260cm商品高さ(H)−30cm
〜280cm商品高さ(H)−40cm

部品色の組み合わせ

■カバーレスタイプ

部品色(セットフレーム、ウエイトバー、ボールチェーン等)は下記からお選びいただけます。

※ご指示がない場合は、部品色はホワイトとなります。

ホワイト

ホワイト

ライトグレイ

ライトグレイ

ブラック

ブラック

ベージュ

ベージュ

アンバー

アンバー

■カバータイプ

カバー色と部品色(セットフレーム、ウエイトバー、ボールチェーン等)は下記組み合わせからお選びいただけます。ご注文の際はカバー色でご指示ください。

※ご指示がない場合は、カバー色・部品色はホワイトとなります。

カバー色:ホワイト

ホワイト ホワイト

部品色:ホワイト

カバー色:ライトグレイ

ライトグレイ ライトグレイ

部品色:ライトグレイ

カバー色:ブラック

ブラックー ブラック

部品色:ブラック

カバー色:木目ナチュラル

木目ナチュラル ベージュ

部品色:ベージュ

カバー色:木目ダーク

木目ダーク アンバー

部品色:アンバー

操作方法

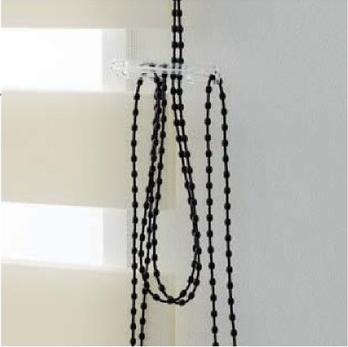

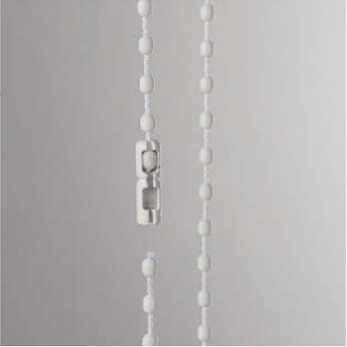

スクリーンの昇降

スクリーンの昇降

●スクリーンを下げる場合

ボールチェーンの奥側を引くとスクリーンが下がり、手を止めた位置で停止します。

●スクリーンを上げる場合

ボールチェーンの手前側を引くとスクリーンが巻き上がり、手を止めた位置で停止します。

調光操作

調光操作

ボールチェーンの奥側または手前側を少し引き、前後の不透明生地とシースルー生地の位置を調整します。

動画を見る

操作方法のご注意

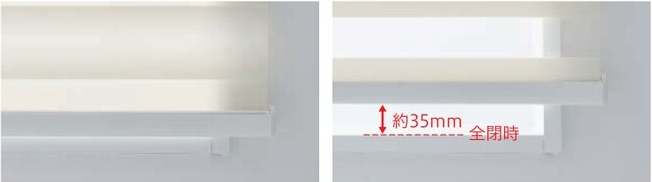

●ご注意

生地を一番下まで降ろした状態(=ご指定商品高さ)で全閉となります。その位置で調光操作を行うと生地が多少上昇し、下部に隙間ができますので、掃き出し窓や天井付けでのご使用の場合はご注意ください。

※調光操作後の状態では、ご指定の商品高さより35mm前後生地が上がります。

取付方法

カバーレスタイプ

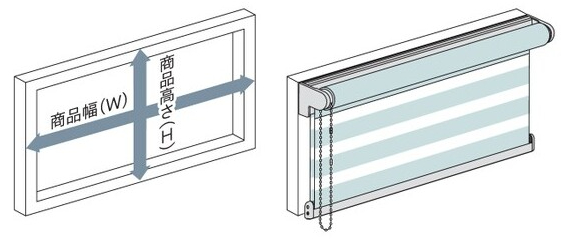

■正面付け

正面付けの取付方法

ブラケットを上図のような位置に2本のネジでしっかりと固定してください。

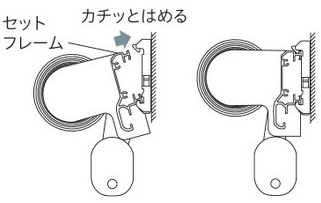

正面付けの取付方法

セットフレームの下側をブラケットに差し込み、さらに上側をはめ込みます。

正面付けの取外し方法

取外す場合は、下のプッシュボタンを押してください。

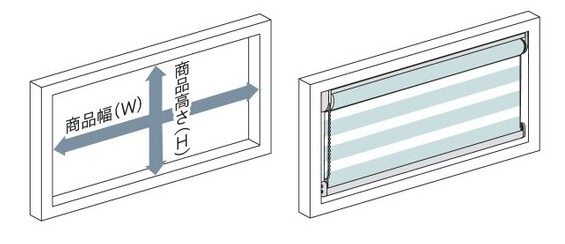

■天井付け

天井付けの取付方法

ブラケットを上図のような位置に2本のネジでしっかりと固定してください。

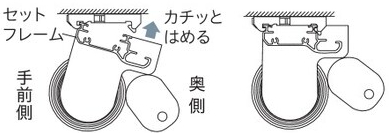

天井付けの取付方法

セットフレームの手前側をブラケットに差し込み、さらに奥側をはめ込みます。

天井付けの取外し方法

取外す場合は、手前のプッシュボタンを押してください。

取付け方(正面付け・天井付け)を変更することも可能です。

詳細はデジタルカタログでご確認ください。

カバータイプ

■正面付け

正面付けの取付方法

ブラケットを上図のような位置に2本のネジでしっかりと固定してください。

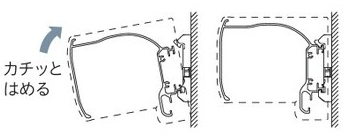

正面付けの取付方法

カバーの下側をブラケットに差し込み、さらに上側をはめ込みます。

正面付けの取外し方法

取外す場合は、下のプッシュボタンを押してください。

■天井付け

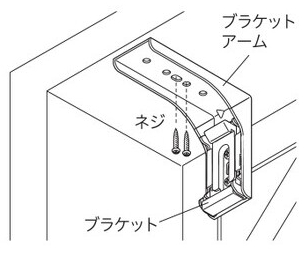

天井付けの取付方法

ブラケットをブラケットアームに取り付けてください。その後、ブラケットアームを取り付けてください。

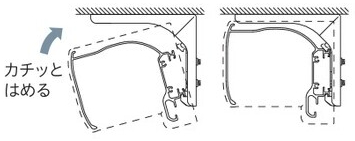

天井付けの取付方法

カバーの手前側をブラケットに差し込み、さらに奥側をはめ込みます。

天井付けの取外し方法

取外す場合は、手前のプッシュボタンを押してください。

メンテナンスシールについて

商品には、商品に関する情報を記載したメンテナンスシールが貼り付けてあります。商品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。

メンテナンスシールの貼り付け位置

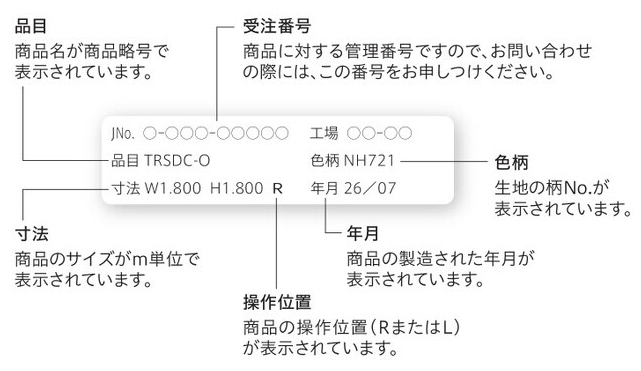

●メンテナンスシール記載内容

メンテナンスシール記載内容
