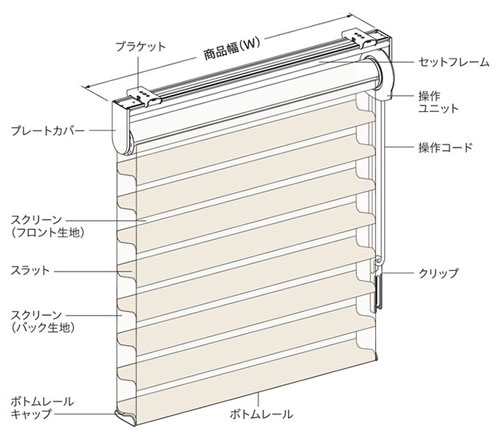

構造図ニチベイ 調光ロールスクリーン「ハナリ」
単位：mm

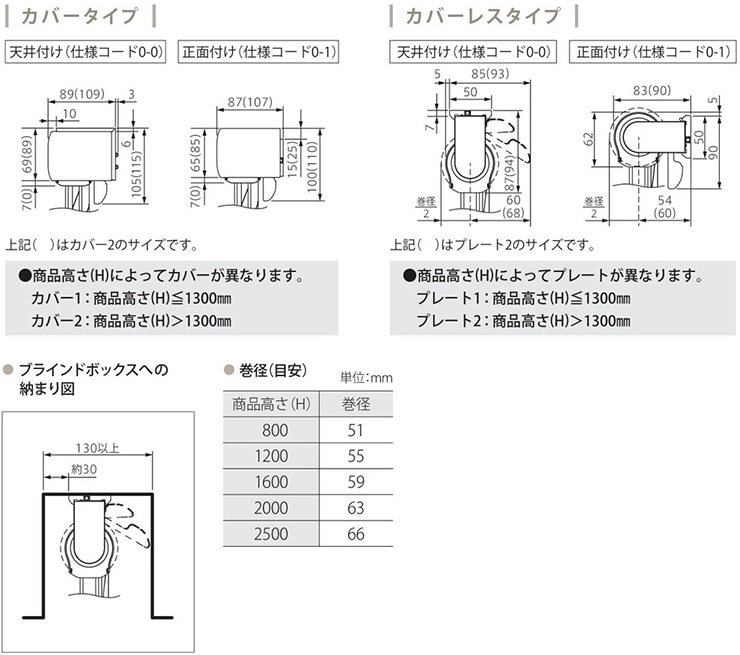

■カバータイプ（正面図）※図は天井付けの場合

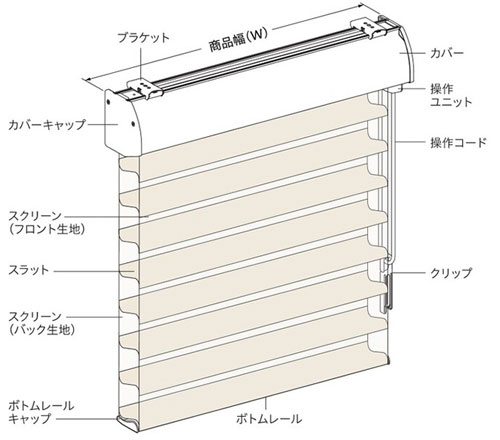

ループコード式
●天井付け納まり図
A：巻径＜46の場合、A=76
巻径≧46の場合、巻径/2+53
●正面付け納まり図
※納まり寸法は現物と異なる場合がございます。ご了承ください。

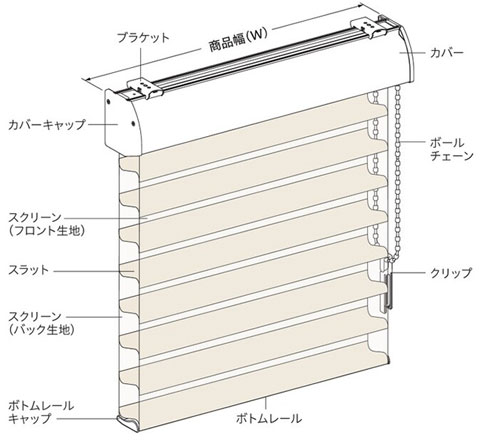

チェーン式
●天井付け納まり図
A：巻径＜46の場合、A=76
巻径≧46の場合、巻径/2+53
●正面付け納まり図
※納まり寸法は現物と異なる場合がございます。ご了承ください。

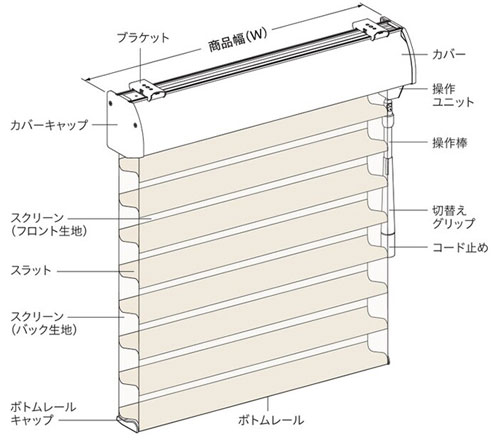

スマートコード式
●天井付け納まり図
A=巻径/2+53
●正面付け納まり図
※納まり寸法は現物と異なる場合がございます。ご了承ください。

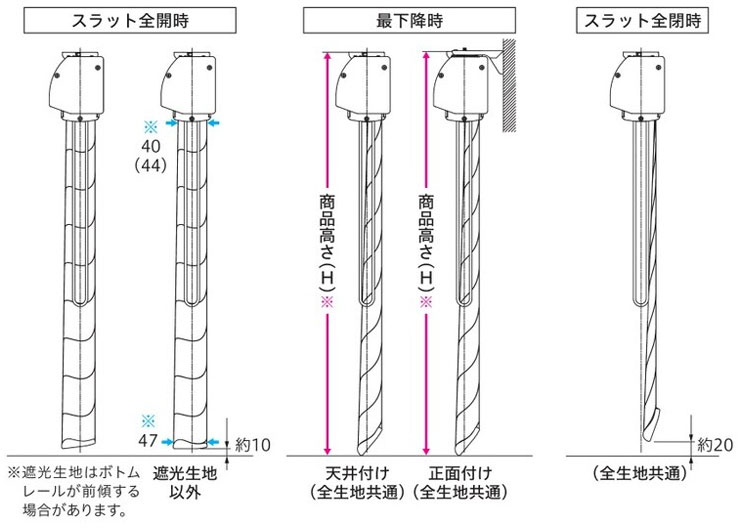

■カバータイプ（側面図）※図はループコード式の場合
単位：mm

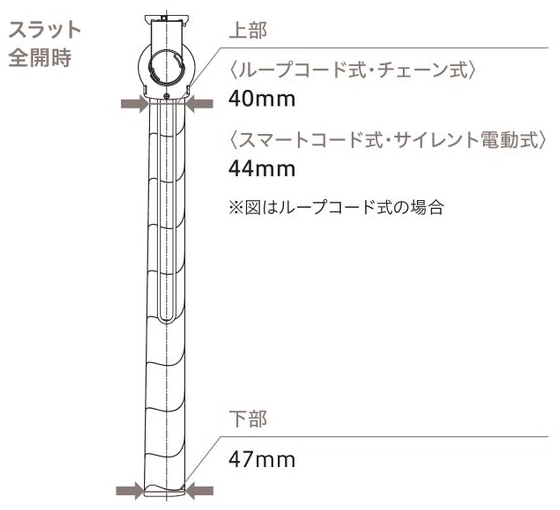

※フロント生地とバック生地の間隔は上部と下部で異なります。(上部間隔 ループコード式・チェーン式：40mm スマートコード式：44mm)
また、ボトムレール部は商品寸法により、室内側にせり出すことがあります。
※全閉時よりスラットが多少開いた状態が最下降状態です。最下降状態の高さが商品高さ(H)となります。

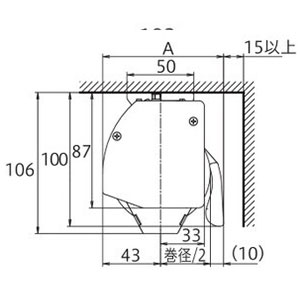

■カバーレスタイプ（正面図）※図は天井付けの場合
ループコード式

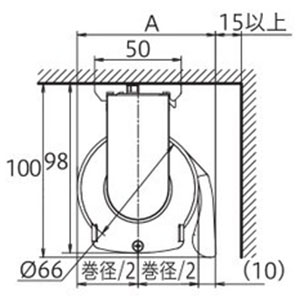

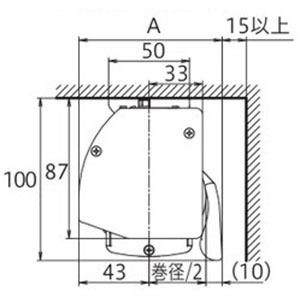

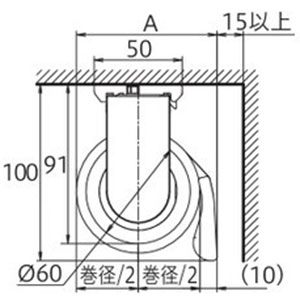

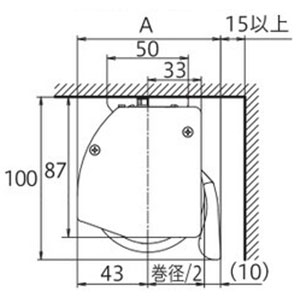

●天井付け納まり図
A:巻径＜66の場合、A=巻径/2+43
巻径≧66の場合、A=巻径+10

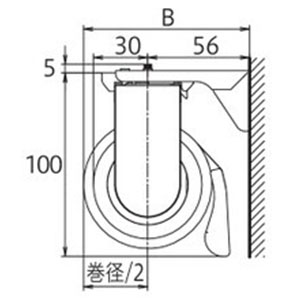

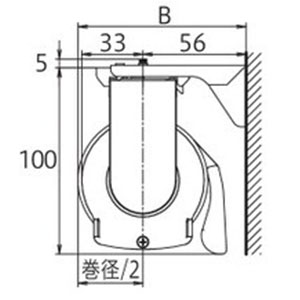

●正面付け納まり図
B:巻径＜66の場合、B=89
巻径≧66の場合、B=巻径/2+56

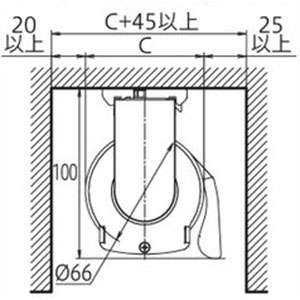

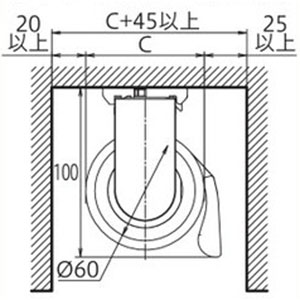

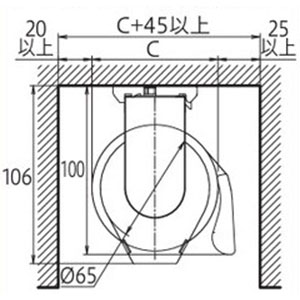

●ブラインドボックス納まり図
C:巻径＜66の場合、C=66
巻径≧66の場合、C=巻径
※納まり寸法は現物と異なる場合がございます。ご了承ください。

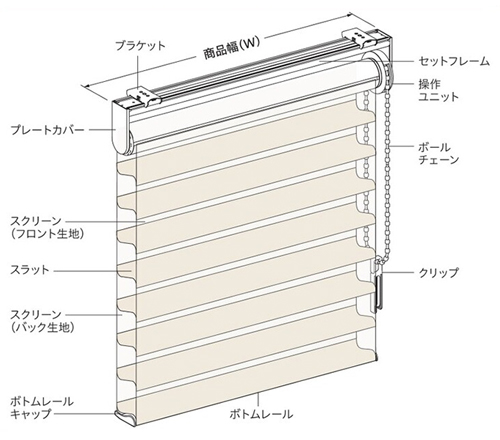

チェーン式
●天井付け納まり図
A:巻径＜60の場合、A=巻径/2+40
巻径≧60の場合、A=巻径+10
●正面付け納まり図
B:巻径＜60の場合、B=86
巻径≧60の場合、B=巻径/2+56
●ブラインドボックス納まり図
C:巻径＜60の場合、C=60
巻径≧60の場合、C=巻径
※納まり寸法は現物と異なる場合がございます。ご了承ください。

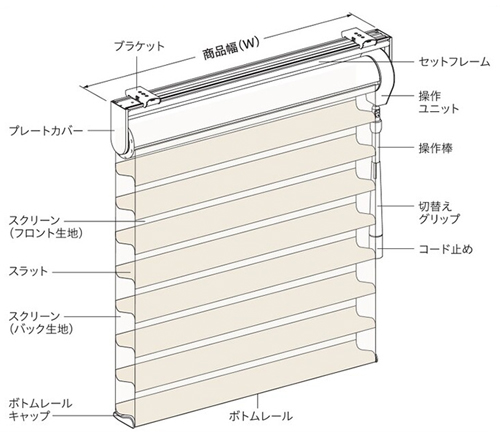

スマートコード式
●天井付け納まり図
A:巻径＜65の場合、A=巻径/2+43
巻径≧65の場合、A=巻径+10
●正面付け納まり図
B:巻径＜65の場合、B=93
巻径≧65の場合、B=巻径/2+60
●ブラインドボックス納まり図
C:巻径＜65の場合、C=65
巻径≧65の場合、C=巻径
※納まり寸法は現物と異なる場合がございます。ご了承ください。

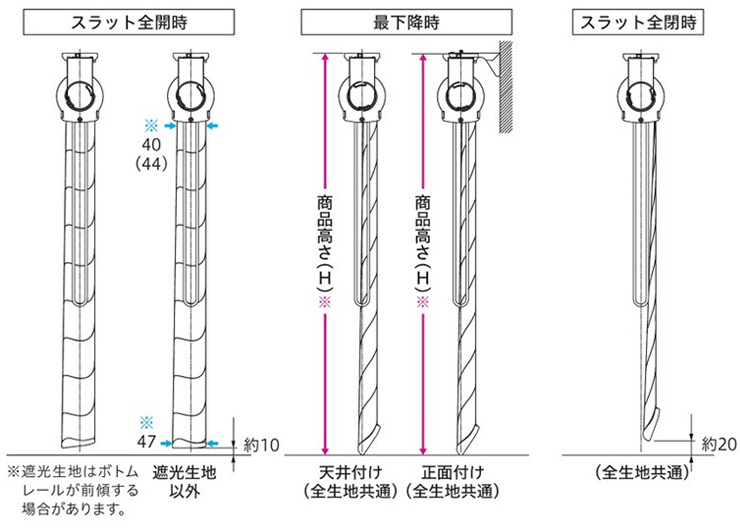

■カバーレスタイプ（側面図）※図はループコード式の場合
単位：mm
※フロント生地とバック生地の間隔は上部と下部で異なります。(上部間隔 ループコード式・チェーン式：40mm スマートコード式：44mm)
また、ボトムレール部は商品寸法により、室内側にせり出すことがあります。
※全閉時よりスラットが多少開いた状態が最下降状態です。最下降状態の高さが商品高さ(H)となります。
■ブラケット
色：メッキ色[標準仕様]／ホワイト／ライトグレイ／ブラック

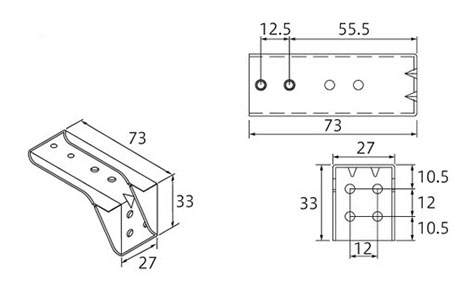

■ブラケットアーム
※ブラケットアームは正面付け指示の場合、商品本体と同梱になります。天井付けの場合は同梱されません。
■巻径（目安）
単位：mm
| 商品高さ(H) | リフル | シュプーロ | シュプーロ遮光 | |||
|---|---|---|---|---|---|---|
| ループコード式 ／チェーン式 | スマート コード式 | ループコード式 ／チェーン式 | スマート コード式 | ループコード式 ／チェーン式 | スマート コード式 | |
| 800 | 50 | 57 | 49 | 56 | 51 | 58 |
| 1200 | 53 | 60 | 53 | 59 | 55 | 62 |
| 1600 | 56 | 63 | 56 | 62 | 59 | 65 |
| 2000 | 60 | 66 | 59 | 65 | 62 | 68 |
| 2400 | 62 | 68 | 61 | 67 | 66 | 71 |
| 2800 | 65 | 71 | 64 | 70 | 69 | 74 |
| 3000 | 67 | 72 | 65 | 71 | 70 | 75 |
| 3300 | 69 | 74 | 67 | 73 | - | - |
製品仕様ニチベイ 調光ロールスクリーン「ハナリ」
| 商品名 | 調光ロールスクリーン ハナリ | |||||
|---|---|---|---|---|---|---|
| タイプ | カバータイプ | カバーレスタイプ | ||||
| 操作方法 | ループコード式 | チェーン式 | スマートコード式 | ループコード式 | チェーン式 | スマートコード式 |
| 商品番号 | TRSDC-O | TRSCC-O | TRSSC-O | TRSSS-O | TRSCS-O | TRSSS-O |
| カバー/セットフレーム | 材質：アルミニウム合金 色：3色 下記カバー色・部品色参照 | |||||
| 巻取りパイプ | 材質：アルミニウム合金 色：2色 ホワイト(カバーまたはセットフレーム色：ホワイト・ライトグレイ・ブラック) | |||||
| パイプ径42mm | パイプ径50mm | 左記カバータイプ同様 | ||||
| ボトムレール | ＜ボトムレール＞材質：アルミニウム合金 色：アルマイト色 ＜ボトムレールキャップ＞材質：樹脂 色：生地色による | |||||
| 操作コード | 材質：ポリエステル 色：生地色による | |||||
| ボールチェーン | 材質：＜コード＞ポリエステル ＜ボール＞樹脂 色：カバーまたはセットフレーム部品指定色と同系色 | |||||
| 操作棒/グリップ | 材質：＜操作棒＞アルミニウム合金 ＜グリップ部＞樹脂 色：カバーまたはセットフレーム部品指定色と同系色 | |||||
| スクリーン | 材質：ポリエステル100% | |||||
■製作可能寸法
カバータイプ・カバーレスタイプ同様
| 操作方法 | ループコード式・チェーン式 | スマートコード式 | ||||
|---|---|---|---|---|---|---|
| 生地名 | リフル | シュプーロ | シュプーロ遮光 | リフル | シュプーロ | シュプーロ遮光 |
| 商品幅(W) | 300～2400mm | 300～2800mm | 380～2800mm | 300～2400mm | 300～2800mm | 440～2800mm |
| 商品高さ(H) | 300～3300mm | 300～3000mm※ | 300～3300mm | 300～3000mm※ | ||
| 面積 | - | - | 6m2以内 | - | - | 6m2以内(W＞2000mmのとき4.4m2) |
| 幅：高さ比 | 1:8以内 | - | 1:8以内 | - | ||
※商品幅(W)～500mmの場合、商品高さ(H)は2500mmまで。商品幅(W)505～800mmの場合、商品高さ(H)は2600mmまで。商品幅(W)805～1200mmの場合、商品高さ(H)は2800mmまで。
■カバータイプ カバー色・部品色
カバー色は下記よりお選びいただけます。
ボトムレールキャップ・操作コード色は各生地ごとの組み合わせ色になります。
カバー色ライトグレイの巻取りパイプ色はホワイトになります。
ボールチェーン・スマートコード操作部色はカバーと同系色になります。
ホワイト(W)[標準仕様]
ライトグレイ(G)
ブラック(B)
■カバーレスタイプ
部品色(セットフレーム、ボールチェーン、スマートコード操作部)は下記よりお選びいただけます。
ボトムレールキャップ・操作コード色は各生地ごとの組み合わせ色になります。
部品色ライトグレイの巻取りパイプ色はホワイトになります。
ホワイト(W)[標準仕様]
ライトグレイ(G)
ブラック(B)

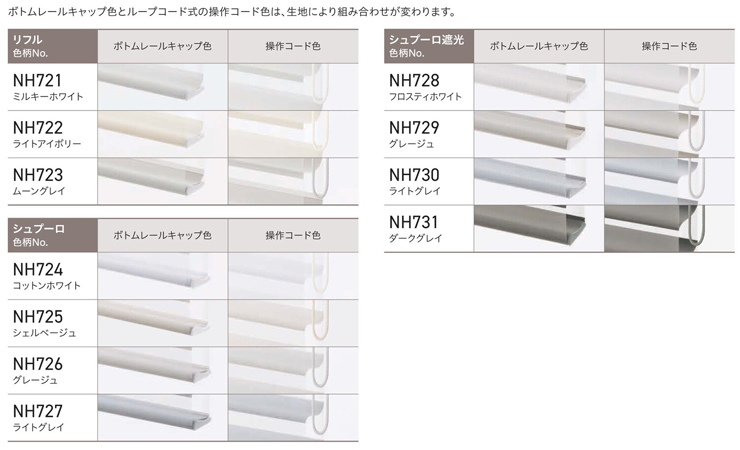

■部品色組み合わせ一覧
■商品重量計算式（目安）
a×W+W×H×生地単重+b[kg]
W:商品幅[m] H:商品高さ[m] a、b生地単重:下表をご確認ください。
| 生地名 | a,bの値 | カバータイプ | カバーレスタイプ | 生地単重 [kg/㎡] | ||
|---|---|---|---|---|---|---|
| ループコード式 ／チェーン式 | スマートコード式 | ループコード式 ／チェーン式 | スマートコード式 | |||
| リフル | a | 1.6 | 1.7 | 1.3 | 1.4 | 0.23 |
| b | 0.3 | 0.4 | 0.3 | 0.4 | ||
| シュプーロ | a | 1.6 | 1.7 | 1.3 | 1.4 | 0.15 |
| b | 0.3 | 0.4 | 0.3 | 0.4 | ||
| シュプーロ遮光 | a | 2.1 | 2.2 | 1.8 | 1.9 | 0.25 |
| b | 0.4 | 0.5 | 0.4 | 0.5 | ||
| 生地名 | カバータイプ | カバーレスタイプ | ||
|---|---|---|---|---|
| ループコード式 ／チェーン式 | スマートコード式 | ループコード式 ／チェーン式 | スマートコード式 | |
| リフル | 4.5 | 4.8 | 3.9 | 4.2 |
| シュプーロ | 4.1 | 4.4 | 3.5 | 3.8 |
| シュプーロ遮光 | 5.6 | 5.9 | 5.0 | 5.3 |
| 生地名 | カバータイプ | カバーレスタイプ | ||
|---|---|---|---|---|
| ループコード式 ／チェーン式 | スマートコード式 | ループコード式 ／チェーン式 | スマートコード式 | |
| リフル | 2.2 | 2.4 | 1.9 | 2.1 |
| シュプーロ | 2.1 | 2.3 | 1.8 | 2.0 |
| シュプーロ遮光 | 2.8 | 3.0 | 2.5 | 2.7 |

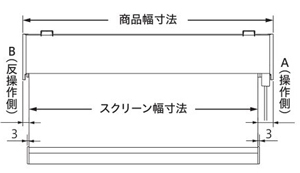

■商品幅寸法とスクリーン幅寸法（目安）
| タイプ | 操作方法 | A (操作側) | B (反操作側) |
|---|---|---|---|
| カバー タイプ | ループコード式 | 27 | 12 |
| チェーン式 | |||
| スマートコード式 | 29 | ||
| カバーレス タイプ | ループコード式 | 26 | 11 |
| チェーン式 | |||
| スマートコード式 | 28 |
■ブラケットの取付け位置・使用個数
ブラケットは下図のような位置に、2本のネジでしっかりと固定してください。
※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意ください。
ブラケット使用個数
| 商品幅(W)mm | 個数 |
|---|---|
| ～1500 | 2 |
| ～2000 | 3 |
| ～2800 | 4 |

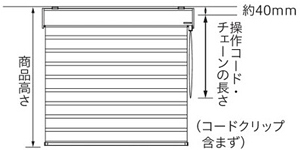

■操作部・操作コード・チェーンの長さ単位：mm
商品高さ(H)に対しての操作部・操作コード・チェーン長さは下記の通りです。

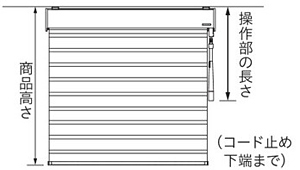

| スマートコード式 | |
|---|---|
| 商品高さ(H) | 操作部の長さ |
| ～1800 | 350※ |
| 1810～3300 | 商品高さー1450 |
※350は最小長さ 最大1850mmまで
| ループコード式 | |||
|---|---|---|---|
| 商品高さ | 操作コードの長さ | 商品高さ | 操作コードの長さ |
| ～1400 | 600 | 2410～2600 | 1800 |
| 1410～1600 | 800 | 2610～2800 | 2000 |
| 1610～1800 | 1000 | 2810～3000 | 2200 |
| 1810～2000 | 1200 | 3010～3200 | 2400 |
| 2010～2200 | 1400 | 3210～3300 | 2600 |
| 2210～2400 | 1600 | - | - |
※ループコード式の操作コードの長さを指定する場合は、表の規格サイズ「操作コードの長さ」からお選びください。2600mmを超える場合は200mm単位でご希望サイズ(最大4800mmまで)をご指定ください。
| チェーン式 | |
|---|---|
| 商品高さ(H) | 操作チェーン長さ |
| ～1200 | 600※ |
| 1210～3300 | 商品高さー600 |
※600は最小長さ
■スマートコード式
■ループコード・チェーン式
安全対策としては、操作位置が高いスマートコード式をお勧めしております。

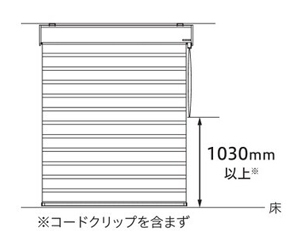

ループコード式・チェーン式の場合は、床面から操作コード・チェーン最下端を1030mm以上になるように長さをご指定いただくと、お子さまやペットの体や首に引っかかりにくくなります。
(1030mm:JIS A 4811に準じる)
例）取付け高さ2200mm、商品高さ2200mmで操作コード・チェーン下端を床から1030mmにする場合
2200mm-40mm-1030mm=1130mm
ループコード式の場合は、
操作コード長さ：1000mm(上表から1130mmより短くなる近似の長さを選択)
チェーン式の場合、チェーン長さ：1130mm
採寸方法
商品幅(W)0.5cm・商品高さ(H)1cm単位でご指定いただけます。スクリーン幅は商品幅(W)より短くなりますのでご注意ください。

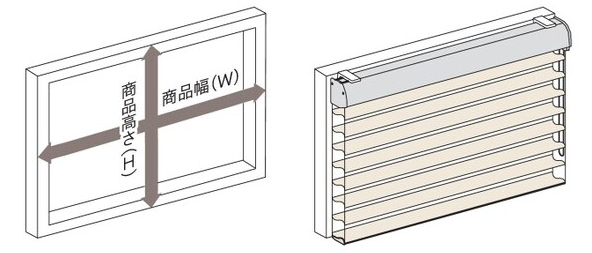

正面付け(窓枠の外側に取り付ける場合)
商品幅(W)・商品高さ(H)ともに窓枠の外側実寸法以上でご指示ください。
商品高さ(H)は「商品高さ(H)について」をご参照いただき、ご指示ください

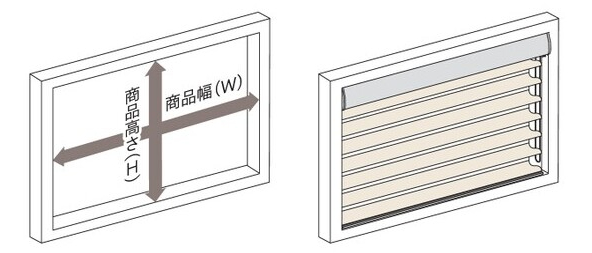

天井付け(窓枠の内側に取り付ける場合)
商品幅(W)は窓枠の内側実寸法から10mm以上差し引いてご指示ください。
商品高さ(H)は「商品高さ(H)について」をご参照いただき、ご指示ください

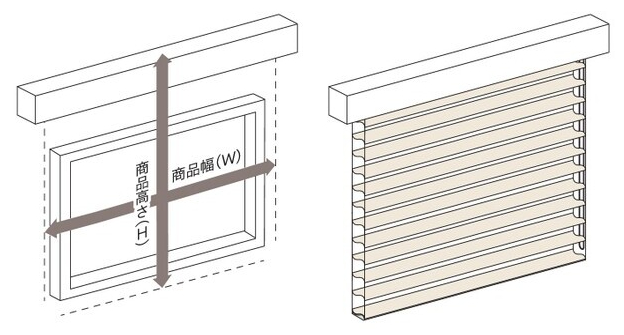

ブラインドボックスに取り付ける場合
商品幅(W)はブラインドボックスに納まるサイズで窓枠の外側実寸法以上、商品高さ(H)はブラインドボックスの取り付ける位置から窓枠の外側実寸法以上でご指示ください。
商品高さ(H)は下記「商品高さ(H)についてをご参照いただき、ご指示ください」
商品高さ(H)について
単位：mm
※図はループコード式

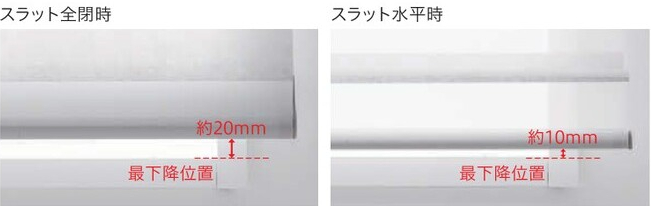

最下降時の高さが商品高さ(H)となります。最下降時は全閉時よりスラットが多少空いた状態です。スラット水平時は約10mm、全閉時は約20mm、ボトムレールが最下降時より上昇します。
商品高さ(H)の決定の際には上昇分を考慮していただくことを推奨します。腰高窓や窓枠内天井付けでのご使用の場合は特にご注意ください。
※スラット全閉時が商品高さではありません。
※ボトムレールが床等にあたるとスムーズに調光することができません。
■ボトムレールのせり出しについて
スクリーンの特性上、商品寸法によっては、スラット水平時のボトムレール部が室内側にせり出すことがあります。

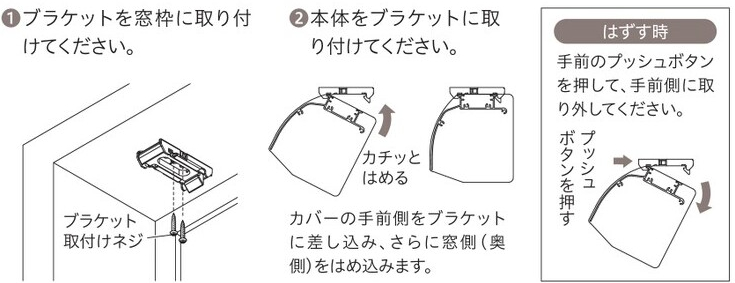

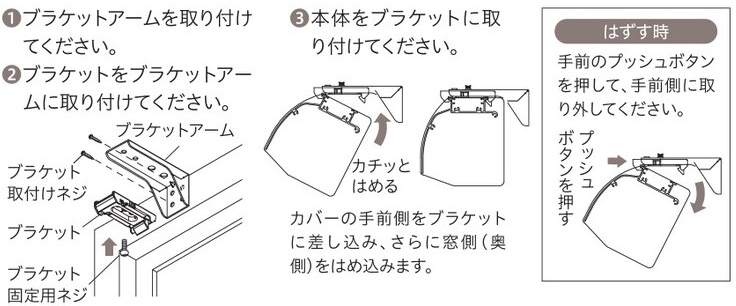

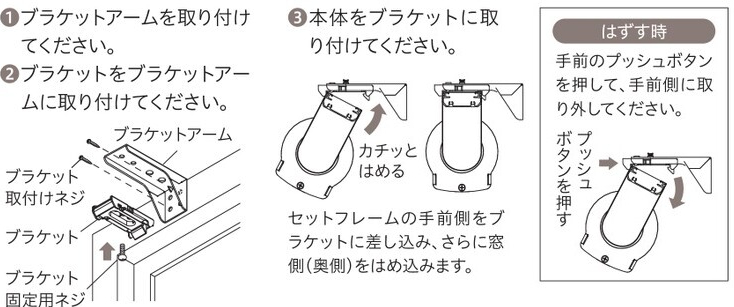

取付方法
カバータイプ
正面付け
天井付け
カバーレスタイプ

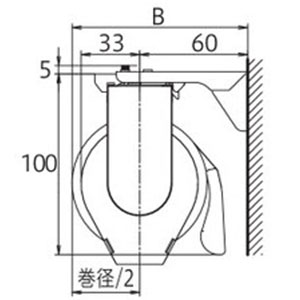

正面付け

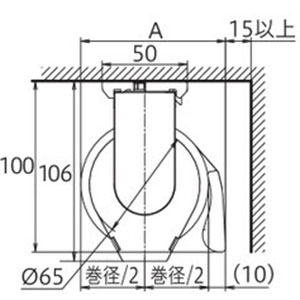

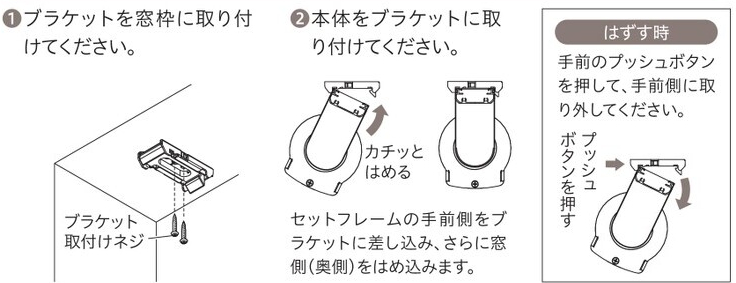

天井付け(ブラインドボックスに取り付ける場合)
※取り付けは水平な位置で行ってください。微小な角度の違いでも巻ずれが起こることがあります。巻ずれが起きた場合、ボトムレール内のウエイトをスライドして調整することができます。
注意事項
■商品高さ(H)について
最下降時の高さが商品高さ(H)となります。最下降時は全閉時よりスラットが多少開いた状態です。スラット水平時は約10mm、全閉時は約20mm、ボトムレールは最下降時より上昇します。
本商品は構造上、調光操作をすると最下降時(=商品高さ(H))からボトムレールが上昇します。腰高窓や窓枠内天井付けでのご使用の場合は特にご注意ください。
■フロント-バック生地間について
フロント生地とバック生地の間隔は上部と下部で異なります。
■生地特性について
フロント生地、スラット、バック生地を組み合わせた3層構造の特性により生地の曲がり、ピッチのバラつき、シースルー生地の波うちなどが生じることがあります。また、連窓で取り付けた場合、スラット位置が揃わないことがあります。スクリーン下降後の調光操作の際に、静電気により生地同士が張り付き、操作に影響することがあります。市販の帯電防止スプレー等を用いて除電してください。スプレーはあらかじめ目立たない部分でシミや変色の発生がないことを確認してから使用してください。

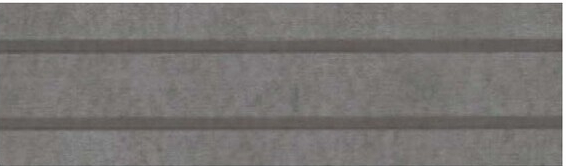

シュプーロの生地特性
スラット生地は不織布のため粗密があり透け感にバラつきがあります。閉じた際に光の射し具合によって不織布の風合いが陰影になって出ることがあります。

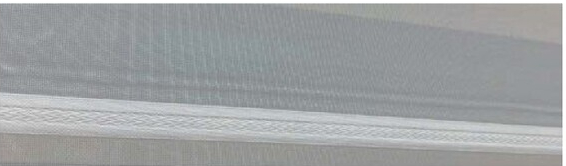

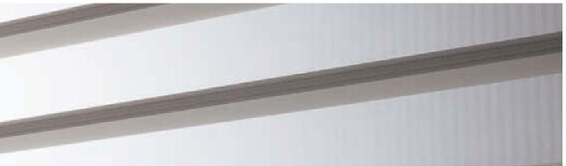

リフルの生地特性
生地の特性上、歪みやシワが生じることがありますが、機能に問題はありません。スクリーン端部に糸のほつれが生じる場合があります。その際は、スクリーンを傷つけないようにハサミで丁寧に切り取ってください。
スラットが開いた状態において、シースルー部の重なりによりモアレ現象※が発生することがあります。
※規則的なパターンが重なると視覚的に発生する縞模様
■操作について(ループコード式・チェーン式・スマートコード式)
調光時、スラット生地が水平な状態からさらに引き続けると破損することがあります。
安全対策
小さなお子さまやペットがいるご家庭でも安心して使用できる安全対策

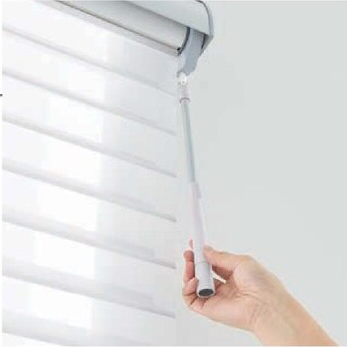

スマートコード式
操作部が高い位置にあり、コードがループ状になっていないため、小さなお子さまやペットがいる環境でも安心・安全です。

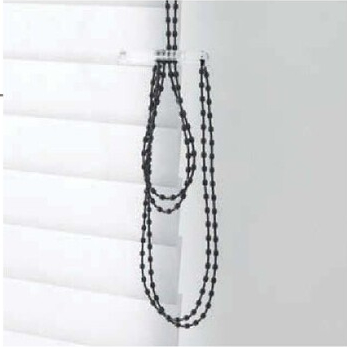

クリップ
ループコード式、チェーン式には操作コードやボールチェーンを小さなお子さまの手が届かない位置で束ねることができるクリップを搭載しています。
メンテナンスシールについて
商品には、商品に関する情報を記載したメンテナンスシールが貼り付けてあります。商品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。

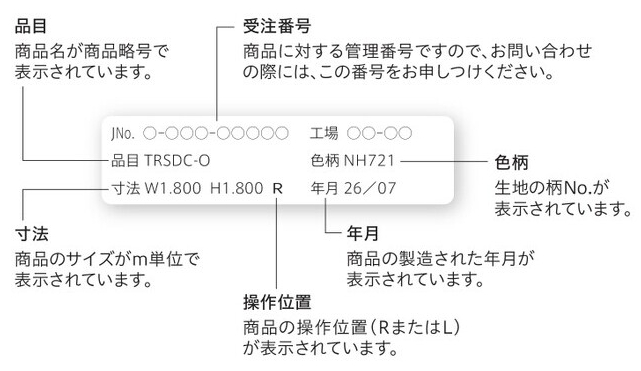

●メンテナンスシール記載内容
■サイレント電動式
操作方法に新しくサイレント電動式（マルチIR仕様）が加わりました。
赤外線によるリモコンや壁面スイッチでの操作が可能で、高窓や幅の広い商品を簡単に操作することができます。タイプは「カバータイプ・電動カバーレスタイプ」が使用可能。
詳しくはこちらよりお問合せください。
