大型手動タイプ|ソフィー

標準タイプ
ポイント!
  • ●オフィスや店舗、住宅の大きな窓におすすめです。
  • ●大型でも滑らかな昇降。
問合せ

構造図|大型手動タイプ

操作方法別の、ロールスクリーン構造図です。

寸法|大型手動タイプ

■ブラインドボックスの寸法

■ブラインドボックスの幅=巻径+50mm以上
■ブラインドボックスの深さ=(a−47)+巻径/2以上≧最低110mm

巻径一覧

■D寸法

下記D寸法は、正面付けの場合です。天井付けの場合は、ブラケット分約3cmほどプラスになります。

  • 商品高さ(H) D寸法
    500〜1090mm 800mm
    1100〜1290mm 1000mm
    1300〜1490mm 1200mm
    1500〜1690mm 1400mm
    1700〜1990mm 1600mm
    2000〜2190mm 1800mm
    2200〜2390mm 2000mm
  • 商品高さ(H) D寸法
    2400〜2590mm 2200mm
    2600〜2790mm 2400mm
    2800〜3090mm 2600mm
    3100〜3290mm 2800mm
    3300〜3490mm 3000mm
    3500〜3690mm 3200mm
    3700〜3990mm 3400mm
  • 商品高さ(H) D寸法
    4000〜4190mm 3600mm
    4200〜4390mm 3800mm
    4400〜4590mm 4000mm
    4600〜4790mm 4200mm
    4800〜5000mm 4400mm

■ブラケットa•b寸法

()内はチェーン式の場合の寸法です。

  • ■K3001〜K3004

    幅(W)→
    高さ(H)↓
    〜2700mm
    〜1600mm a寸法:103mm(106mm)
    b寸法:94mm
    〜3000mm a寸法:118mm(121mm)
    b寸法:109mm
  • ■K3005〜K3024

    幅(W)→
    高さ(H)↓
    〜2700mm
    〜2500mm a寸法:103mm(106mm)
    b寸法:94mm
    〜3000mm a寸法:118mm(121mm)
    b寸法:109mm
  • ■K3025〜K3031

    幅(W)→
    高さ(H)↓
    〜3000mm
    〜1200mm a寸法:103mm(106mm)
    b寸法:94mm
    〜2700mm a寸法:118mm(121mm)
    b寸法:109mm
  • ■N9255、N9264

    幅(W)→
    高さ(H)↓
    〜2200mm 〜3000mm
    〜4000mm a寸法:103mm(106mm)
    b寸法:94mm
    a寸法:103mm(106mm)
    b寸法:94mm
    〜5000mm a寸法:118mm(121mm)
    b寸法:109mm

■上記以外の生地

a寸法:103mm(106mm)
b寸法:94mm

■製品幅と生地幅寸法(目安)

  • 標準タイプ製品幅と生地幅寸法(目安)

    【製品幅と生地幅寸法】

    操作方式 A(操作側) B(反操作側)
    ループコード式 37mm 27mm
    チェーン式 37mm 27mm

採寸方法|大型手動タイプ

■窓枠の内側に取付ける場合(天井付け)

  • 測り方(窓枠内側・天井付け)
  • 商品の寸法は幅(W)も高さ(H)も窓枠の内側寸法から10mm程度差し引いてください。

■窓枠の外側に取付ける場合(正面付け)

  • 測り方(窓枠外側・正面付け)
  • 商品の寸法は幅(W)·高さ(H)ともに窓枠の外側寸法と同寸法にしてください。
    窓枠より上に取り付ける場合は、高さ(H)寸法にその分をプラスしてください。

    窓枠より生地を大きく取り付ける場合は、取り付け場所のスペースを確認のうえ、商品幅は窓枠の外側寸法プラス60mm以上にしてください。

部品色|大型手動タイプ

操作方法別の、ロールスクリーン部品色一覧です。

部品色は以下の5色から選択できます。(指示のない場合はホワイトになります)

■アングルカバーの色

■ループコード式

  • ホワイト 標準色

    ホワイト

  • ライトグレイ

    ライトグレイ

  • ベージュ

    ベージュ

  • アンバー

    アンバー

  • ブラック

    ブラック

■チェーン式

  • ホワイト 標準色

    ホワイト

  • ライトグレイ

    ライトグレイ

  • ベージュ

    ベージュ

  • アンバー

    アンバー

  • ブラック

    ブラック



■ウェイトバーの色

  • ホワイト 標準色

    ホワイト

  • ライトグレイ

    ライトグレイ

  • ベージュ

    ベージュ

  • アンバー

    アンバー

  • ブラック

    ブラック

■経木専用木目ウエイトバー

※品番によっては木目ウエイトバーの色が決まっています。(右表を参照ください)

※長月(K3008煉瓦)のウェイトバーは木目ブラウン(C)になります。

  • ピュアナチュラル

    木目ピュアナチュラル

  • ブラウン

    木目ブラウン

  • ダークレッド

    木目ダークレッド(竹経木専用)

  • ミディアム

    木目ミディアム

  • ダーク

    木目ダーク

  • ブラウン(C)

    木目ブラウン(C)

【品番と木目ウエイトバー】

色柄No. 木目ウエイトバー部品色 アングルカバー部品色
K3001 ピュアナチュラル ベージュ
K3002 ダーク アンバー
K3003 ダークレッド アンバー
K3004 ダーク アンバー
K3005 ピュアナチュラル ベージュ
K3006 ブラウン アンバー
K3007 ミディアム ベージュ
K3008 ブラウン(C) アンバー
K3009 ダーク アンバー
K3010 ダーク アンバー
K3011 ダークレッド アンバー
K3012 ダーク アンバー
K3013 ピュアナチュラル ベージュ
K3014 ミディアム ベージュ
K3015 ダーク アンバー
K3016 ピュアナチュラル ベージュ
色柄No. 木目ウエイトバー部品色 アングルカバー部品色
K3017 ミディアム ベージュ
K3018 ダーク アンバー
K3019 ピュアナチュラル ベージュ
K3020 ブラウン アンバー
K3021 ダーク アンバー
K3022 ピュアナチュラル ベージュ
K3023 ブラウン アンバー
K3024 ダーク アンバー
K3025 ミディアム アンバー
K3026 ミディアム ベージュ
K3027 ピュアナチュラル ベージュ
K3028 ピュアナチュラル ベージュ
K3029 ミディアム アンバー
K3030 ミディアム アンバー
K3031 ダーク アンバー


操作方法|大型手動タイプ

  • 1. 降ろす場合

    手動タイプ降ろす場合
  • 奥(窓側)のコードを引き下げます

  • 2.上げる場合

    手動タイプ・上げる場合
  • 手前(部屋側)のコードを引き下げます

操作方法|大型手動タイプ

  • 1. 降ろす場合

    手動タイプ・降ろす場合

    奥(窓側)のコードを引き下げます

  • 2.上げる場合

    手動タイプ・上げる場合

    手前(部屋側)のコードを引き下げます

取付方法|大型手動タイプ

■ブラケットの取付

■正面付けの場合

取付け面に「ブラケット位置出しテープ」を貼り、左右のブラケットの位置を決めてください。※連窓に取り付ける場合、反操作側は3〜5mmのすき間(余裕)を設けてください。(アングルカバー取付けのため)

正面付け取付方法

■天井付けの場合

取付け面に「ブラケット位置出しテープ」を貼り、左右のブラケットの位置を決めてください。※反操作側のブラケットと窓枠(サイド)の間は3〜5mmのすき間(余裕)を設けてください。(アングルカバー取付けのため)

天井付け取付方法

■本体の取り付け(ループコード式)

必ず@ A B C の順番で取り付けてください。

■正面付けの場合

@ スクリーン本体を反操作側のブラケットの取付け補助テープに通し、仮置きしてください。
A 操作側ブラケットに本体を差し込んでください。
B スプリングセット仕様の場合は、反操作側ブラケットへ取付けの前に、初巻きロックリングを本体から取り外してください。
C 反操作側ブラケットに本体を上からゆっくりとはめ込んでください。

正面付け取付方法

■天井付けの場合

@ スクリーン本体を反操作側のブラケットの取付け補助テープに通し、仮置きしてください。
A 操作側ブラケットのチェーンに本体を差し込んでください。
B スプリングセット仕様の場合は、反操作側ブラケットへ取付けの前に、初巻きロックリングを本体から取り外してください。
C 反操作側ブラケットに本体を手前からゆっくりとはめ込んでください。

天井付け取付方法

■本体の取り付け(チェーン式)

必ず@ A B C の順番で取り付けてください。

■正面付けの場合

@ スクリーン本体を反操作側のブラケットの取付け補助テープに通し、仮置きしてください。
A 操作側ブラケットのチェーンに付いている接続コネクタを下図のようにブラケットから約200mm程度下の位置に合わせてください。
B操作側ブラケットにスクリーン本体を差し込んでください。
C スプリングセット仕様の場合は、反操作側ブラケットへ取付けの前に、初巻きロックリングを本体から取り外してください。
D 反操作側ブラケットに本体を上からゆっくりとはめ込んでください。

正面付け取付方法

■天井付けの場合

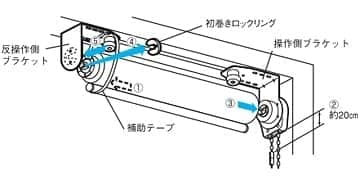

@ スクリーン本体を反操作側のブラケットの取付け補助テープに通し、仮置きしてください。
A 操作側ブラケットのチェーンに付いている接続コネクタを下図のようにブラケットから約200mm程度下の位置に合わせてください。
B 操作側ブラケットにスクリーン本体を差し込んでください。
C スプリングセット仕様の場合は、反操作側ブラケットへ取付けの前に、初巻きロックリングを本体から取り外してください。
D 反操作側ブラケットに本体を手前からゆっくりとはめ込んでください。

天井付け取付方法

■初巻ストッパーの解除

アングルカバーは、必ず初巻きストッパー解除後に取り付けてください。反操作側スクリーン本体の初巻きストッパーを外側に、スライドさせてください。(スプリングセット仕様の場合、初巻ロックが解除されます。)

初巻きストッパーの解除

■アングルカバーの取付け

アンクルカバーを「カチッ」と音がするまで差し込み、取り付けてください。
※初巻きストッパーと、アングルカバーの溝がかみ合うように差し込んでください。
反操作側ブラケットの取付け補助テープを切り、抜き取ってください。最後に生地止めテープをはがしてください。

アングルカバーの取付け

■下限位置の設定(チェーン式のため)

@ スクリーンを設定したい下限位置まで引き出し、止めてください。A 右図のように付属の下限ストッパーを手前側の操作チェーン最上部に取り付けてください。

下限位置の設定(チェーン式のみ)

■本体の取り外し方

@ スクリーンを巻き上げてください。反操作側ブラケットからアングルカバーを取り外してください。

本体の取外し方

A 初巻きストッパーを内側に、スライドさせてください。(スプリングセット仕様の場合、初巻きがロックされます。)

本体の取外し方

@ 反操作側ブラケットのフックを押しながら、スクリーン本体を取り外してください。※天井付けの場合、手前方向に外してください。

本体の取外し方

オプション|大型手動タイプ

■経木バランス[正面付け用持出仕様]有料オプション

経木バランス:正面付け用持出仕様
正面付け用持出仕様

■バランスの種類

※正面付け用持出仕様をご注文の際は、下図を参考に本体幅より大きいサイズでご注文ください。但し、バランス製作幅に制限がありますので、詳細はお問い合わせください。

  • C型仕様
  • L型左仕様
  • L型右仕様
  • I型仕様

■バランスの組み合わせ

  • 連窓2台の場合

    連窓2台の場合
  • 連窓3台の場合

    連窓3台の場合

■経木バランス[天井付け用持出仕様]有料オプション

天井付け用仕様

  • 天井付け用仕様
  • 経木バランス:天井付け用仕様

■木目ウェイトバー·ウッドプルコード有料オプション

ボトムレール、グリップに美しい木目仕様を4色からお選びいただけます。
※チェーン式、プロチェーン式、スマートコード式、ワンタッチチェーン式は、木目ウエイトバーのみお選びいただけます。

  • 木目ピュアナチュラル

    ピュアナチュラルウッドプルコード
    (ウエイトバーは木目ピュアナチュラル)

  • 木目ミディアム

    ミディアムウッドプルコード
    (ウエイトバーは木目ミディアム)

  • 木目ブラウン

    ブラウンウッドプルコード
    (ウエイトバーは木目ブラウン)

  • 木目ダーク

    ダークウッドプルコード
    (ウエイトバーは木目ダーク)

    ※ウォッシャブル仕様の場合でも木目ウェイトバーになります。
    (ウォッシャブル仕様の場合、ウェイトバー部の部材を外せば生地を洗濯できます。)

■スクエアウェイトバー有料オプション

ホワイト(W)

ホワイトスクエアウェイトバー

ブラック(B)

ブラックスクエアウェイトバー

※ウォッシャブル仕様の場合でもスクエアウェイトバーになります。
(ウォッシャブル仕様の場合、ウェイトバー部の部材を外せば生地を洗濯できます。)

  • オプションも多数ご用意しています

    タイル壁の浴室にもご利用いただける「テンションバー」、上部のメカ部分を隠しすっきり収納させる「バランス」など、充実ラインナップ!詳しくは「オプション一覧」ページをご参照ください。
