松装オリジナル「グランドスマイル」

松装オリジナル・木製ブラインド「グランドスマイル」 製品仕様 送料無料(個人宅配送、離島などを除く)納期:約1週間(入金確認後)

製品仕様松装オリジナル・木製ブラインド「グランドスマイル」

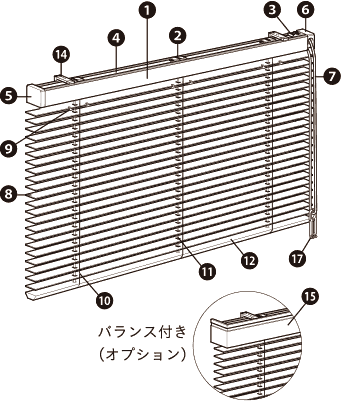

■構造図※単位:mm

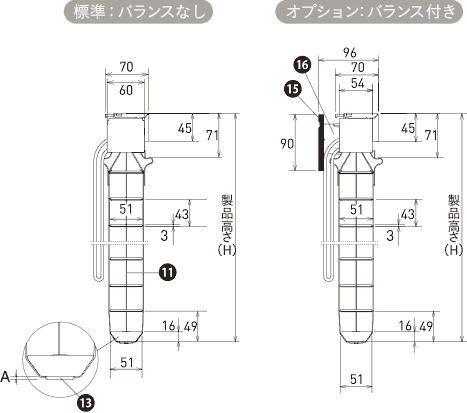

構造図:ラダーコード仕様

構造図:ラダーコード仕様

  • ※上図はラダーコード仕様の場合。ラダーテープ仕様の場合も、各部の寸法は同様です。
  • ※【A寸法】ラダーコード仕様:5mm / ラダーテープ仕様:7mm
  • ※カーテンボックスの内側に取り付ける場合「標準タイプ(バランスなし)」をご使用ください。

●部品名と材質※上記「構造図」を参照。

部品名 材質

①ヘッドボックス

アルミ合金

②ドラム

樹脂成形品+金属加工品

③ギヤボックス

樹脂成形品+金属加工品

④シャフト

スチール

⑤ヘッドキャップ

樹脂成形品

⑥プーリーカバー

樹脂成形品

⑦操作コード

化学繊維

⑧スラット(※1)

バスウッド
部品名 材質

⑨スラットクリップ

樹脂成形品

⑩ラダーコード/ラダーテープ(※2)

化学繊維

⑪昇降テープ

化学繊維

⑫ボトムレール

バスウッド

⑬ボトムカバー

樹脂成形品

⑭ブラケット

ステンレス+樹脂成形品

⑮バランス(※3)

バスウッド

⑯バランスブラケット(※3)

樹脂成形品

※1)ヘッドボックス前面もスラット貼付仕様です。

※2)ラダーコード仕様の場合は、ラダーコードが付属します。
  ラダーテープ仕様の場合は、ラダーテープが付属し図と見た目が異なります。

※3)バランス付きタイプのみに付属。

■製品仕様

●ブラケット単位:mm

ブラケット

ブラケット必要個数
製品幅(W) 必要個数
35〜120cm 2個
〜240cm 3個

●操作コードの長さ

操作コードの長さは標準で下表のようになります。コードの長さをご指定いただくことも可能です。

※高所取付の場合はご注意ください。

製品高さ(H) 操作コード
長さ(L)
〜79cm 65cm
〜100cm 75cm
〜118cm 90cm
〜139cm 110cm
〜156cm 130cm
製品高さ(H) 操作コード
長さ(L)
〜178cm 140cm
〜217cm 160cm
〜260cm 180cm
〜277cm 200cm
〜300cm 220cm

操作コードの長さ

●操作位置

「無料お見積り」の際は、操作位置をご指定ください。

※操作位置は、ご購入後にお客様にて変換することもできます。

操作位置

●ラダー・昇降テープの本数
製品幅(W) ラダー 昇降テープ
35〜80cm 2本 2本
〜120cm 3本 2本
〜160cm 4本 2本
〜240cm 5本 3本
●製作可能寸法
製品名 グランドスマイル50
スラット幅 50mm
製品幅(W) 350〜2400mm
製品高さ(H) 500〜3000mm
製作可能面積 6m2
  • 製品幅(W)は5mm単位、製品高さ(H)は1cm単位でご指定ください。製品の特性上、製品高さ(H)は若干の誤差が生じますのでご了承ください。
  • ※製品高さ(H)は「製品仕上がり高さの目安」をご確認ください。
    製品仕上がり高さの目安(PDF)
  • ※製品幅(W)が50cm以下の場合、製品高さ(H)は220cmまでとなります。
●製品重量の目安
製品幅(W)×製品高さ(H) グランドスマイル50
90×139cm 3.8kg
180×139cm 7.2kg
180×182cm 8.5kg
200×199cm 9.8kg

●カーテンボックス内 納まり図単位:mm

カーテンボックス内の納まり図

カーテンボックスの内側に取り付ける場合はバランスなしをご利用ください。

●たたみ代の目安
製品タイプ たたみ代の計算式
グランドスマイル50
ラダーコード仕様
製品仕上がり高さ(H)×0.08+80mm
グランドスマイル50
ラダーテープ仕様
製品仕上がり高さ(H)×0.1+80mm

バランスの仕様松装オリジナル・木製ブラインド「グランドスマイル」

バランス

「バランス付きタイプ」をお求めの方は、取付場所に合わせて、以下の種類からお選びいただけます。

  • ※ご希望の方は「無料お見積り」の際に「バランス付きタイプ」をご指定ください。
  • ※バランスはスラットと同系色の組み合わせとなります。木目や風合いがスラットとは異なります。
  • ※「標準タイプ」をご注文の場合、仕様により、後付けでバランスを取付けることはできません。ご注意ください。

■種類・タイプ

●窓枠の外側に取付ける場合(正面付)

バランス Cタイプ

●窓枠の内側に取付ける場合(天井付)

バランス Iタイプ

●窓の片側が壁の場合や、連窓で取付ける場合

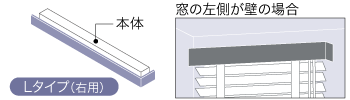

バランス Lタイプ(右用)

バランス Lタイプ(右用)・Lタイプ(左用)

■バランス寸法※単位:mm

バランスは、製品サイズに合わせて以下の寸法にて製作いたします。

●Cタイプ

バランス寸法図 Cタイプ

●Iタイプ(内付け用)

バランス寸法図 Iタイプ(内付け用)

●Iタイプ(外付け用)

バランス寸法図 Iタイプ(外付け用)

●Lタイプ(左用)

バランス寸法図 Lタイプ(左用)

●Lタイプ(右用)

バランス寸法図 Lタイプ(右用)

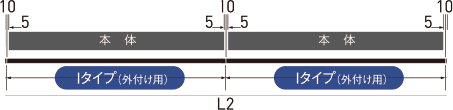

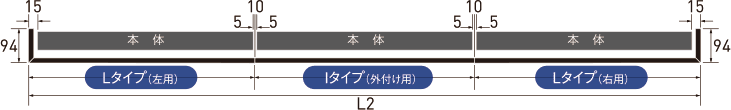

●連窓タイプ

バランス寸法図 連窓タイプ

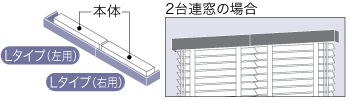

  • ※1つの窓に対して複数台を並べて取付けることを「連窓」といいいます。Iタイプ、Lタイプを組み合わせてお見積りください。
  • ※バランスが2本以上の組み合わせになる場合、天然木を使用しているため色味にバラつきや、ジョイント部に多少のズレが出る場合があります。

取付方法松装オリジナル・木製ブラインド「グランドスマイル」

■本体の取り付け

取付方法

●ブラケットの取り付け

  1. ブラケットはヘッドボックスの端部から5〜8cm内側に取付けてください。
  2. ブラケットを付属の取付ネジで取付けてください。

取付方法

●製品本体の取り付け

  1. スラット(はね)をたたみ上げた状態で、ヘッドボックスをブラケットの仮止めフックに引っ掛けてください。
  2. ヘッドボックスを奥に「カチッ」と音がするまで押し上げてください。
  • ※本体取り付け後、確実に本体がブラケットに固定されていることをご確認ください。取り付けが不十分な場合は、ブラケットの解除ボタンが引っ込んだ状態になっています。

取付方法

●バランスの取り付け(バランス付きタイプのみ)

  1. ヘッドボックス下部の突起部にバランスホルダー下のツメを引っ掛けてください。
  2. バランスホルダー下部のボタンを押しながらヘッドボックスの方へ押し込み、バランスホルダー上部のツメをヘッドボックス上部の溝に引っ掛けて取付けてください。

ご注意

  • ※小さなお子様のいるご家庭では、ブラインドのコードの近くにソファーやベッドを置かないでください。ソファーやベッドに上がれば手が届き、事故につながる恐れがあります。
  • ※コードが体に巻きついたり、引っかかるようなことをしないでください。付属の「コードクリップ」を使って、コードを子供の手の届かない位置で束ねることにより事故を防止する効果があります。

コードクリップの使用イメージ

■本体の取り外し

本体の取り外し

  1. スラット(はね)をたたみ上げた状態で製品本体を持ち、ブラケットの解除ボタンを押しながら、ヘッドボックスを手前に引いてください。
  2. 製品本体を仮止めフックから外してください。
  • ※ブラケットから製品を取り外す際は、必ず手で支えながら作業してください。

採寸方法松装オリジナル・木製ブラインド「グランドスマイル」

●天井付の場合【窓枠の内側に取付け】

採寸方法(天井付)

幅は窓枠の内側寸法から1cm程度差し引いてください。
高さは窓枠の内側寸法を基準に「仕上がり寸法」でご指定ください。


●正面付の場合【窓枠の外側(前面)に取付け】

採寸方法(正面付)

幅は窓枠の外側寸法以上を製品サイズとしてください。
高さは窓枠の外側寸法を基準に「仕上がり寸法」でご指定ください。

◆カーテンボックスの内側に取付ける場合

幅はボックスの内側寸法から1cm程度差し引いてください。高さはボックスの内側上部から測ってください。

高さ調整機能

取付け後に製品高さを調整できる機能です。ラダーコード(テープ)1ピッチ分の高さを縮めることができます。窓枠内や床面に対してぴったりの高さに納まります。

●ラダーコード仕様の場合

ボトムレール上部のダイヤルにコインもしくはマイナスドライバーを差し込んでください。そのまま時計回りに回転させることで高さを短くできます。

高さ調整機能
  • ※ダイヤル1/4回転で約7.5mm短くなります。最大で1回転=約30mmの調整が可能です。
  • ※ダイヤルはラダーコードのある位置に付いています。高さ調整を行う場合は、すべてのダイヤルを同じ回転数で回してください。
  • ※高さを短く調整した後、ダイヤルを逆方向に回すことで元に戻すことができます。

●ラダーテープ仕様の場合

高さ調整機能

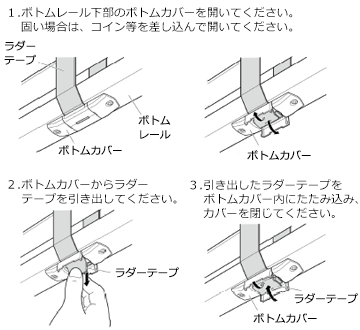

  • ※引き出したラダーテープの長さ分、短くなります。最大で約30mmの調整が可能です。
  • ※ボトムカバーはラダーテープのある位置に付いています。高さ調整を行う場合は、すべてのボトムカバーから同じ長さだけラダーテープを引き出してください。
  • ※ボトムカバー内にラダーテープが収まりきらない場合は、テープをカットして収めてください。

メンテナンスシールについて

商品には、商品に関する情報を記載したメンテナンスシールが貼り付けてあります。商品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。

※図はラダーテープ仕様の場合

メンテナンスシールの貼り付け位置

●メンテナンスシール記載内容

メンテナンスシール記載内容
