JBS・縦型木製ブラインド
コードタイプ製品仕様
製品仕様JBS・縦型木製ブラインド「コードタイプ」
■構造図
| 部品名 | 材質 |
|---|---|
| ① 正面付用共通ブラケット | アルミ合金 |
| ② ヘッドレール | アルミ合金 (カラー：シルバー) |
| ③ 天井付用ブラケット (バランスあり時) |
アルミ合金 |
| ④ バランス | ウエスタンレッドシダー、または桐(集成材) |
| ⑤ サイドバランス | ウエスタンレッドシダー、または桐(集成材) |
| ⑥ 天井付用ビス穴 | --- |
| ⑦ スラットクリップ | 樹脂成形品 (カラー：クリア) |
| ⑧ スラット | ウエスタンレッドシダー、または桐(集成材) |
| ⑨ ランナーフック | ステンレス、樹脂成形品 |
| ⑩ ドライブコード(開閉用) | 化学繊維 (カラー：シルバー) |
| ⑪ チルトコード(回転用) | 化学繊維 (カラー：グレー) |
●ブラケット
| 製品幅(W) | ブラケット数 |
|---|---|
| 17〜90cm | 3コ |
| 〜180cm | 4コ |
| 〜270cm | 5コ |
| 〜360cm | 6コ |
| 〜400cm | 7コ |
- ※操作側は2コ。4コ以上は等間隔。
●操作位置と納まり位置｜縦型木製ブラインド コードタイプ
-
右操作左納まり
-
右操作右納まり
-
右操作両開き
-
左操作左納まり
-
左操作右納まり
-
左操作両開き
| 製品高さ(H) | ドライブコード 長さ | チルトコード 長さ |
|---|---|---|
| 40〜100cm | 製品高さ(H)と同じ | 製品高さ(H)−20cm |
| 〜160cm | 製品高さ(H)−20cm | 製品高さ(H)−40cm |
| 〜200cm | 製品高さ(H)−40cm | 製品高さ(H)−60cm |
| 〜320cm | 製品高さ(H)−60cm | 製品高さ(H)−80cm |
- ※高窓等、製品高さ(H)よりも高い位置に取り付ける場合は、操作コード長さをご指定いただけます。
●たたみ代計算式（目安）
-
【操作コード側にたたみ込む場合】
L1[mm] ＝（製品幅(W)−30）÷70×10＋60
-
【操作コードと反対にたたみ込む場合】
L2[mm] ＝（製品幅(W)−30）÷70×10＋40
-
【両開きの場合】
L1[mm] ＝（製品幅(W)−30）÷70×10＋60
L2[mm] ＝（製品幅(W)−30）÷70×10＋40
◆たたみ込んだ時に、開口部を全開にしたい場合
ブラインドをたたみ込んだ時に、開口部を全開にしたい場合の製品幅(W)の求め方は、以下になります。
-
【片開きの場合 その1】
製品幅(W)[mm]＝開口幅×7÷6＋80
-
【片開きの場合 その2】
製品幅(W)[mm]＝開口幅×7÷6＋85
-
【両開きの場合】
製品幅(W)[mm]＝開口幅×7÷6＋130
■製品仕様
| メーカー名 | JBS(ジェイビーエス) | |
|---|---|---|
| 製品名 | 縦型木製ブラインド | |
| 操作方式 |
コードタイプ |
|
| スラット | 材質 |
|
| 寸法 | 84mm巾・5mm厚 | |
| 製作可能 寸法 |
製品幅(W) | 17〜400cm |
| 製品高さ(H) | 40〜320cm | |
| 面積 | 8m2 | |
●製品の重量計算の目安｜縦型木製ブラインド コードタイプ
| ヘッドレールの重量[kg] | 製品幅(W)[m] × 1.0 |
|---|---|
| スラットの重量[kg] | （ 製品幅(W)[m] ÷ 70 ）＋ 2 ）×（ 製品高さ(H)[m] × 0.15 ） |
| バランスの重量[kg] | 製品幅(W)[m] × 0.15 |
- ※ブラケット重量は含みません。
| ヘッドレールの重量[kg] | 製品幅(W)[m] × 1.0 |
|---|---|
| スラットの重量[kg] | （ 製品幅(W)[m] ÷ 70 ）＋ 2 ）×（ 製品高さ(H)[m] × 0.12 ） |
| バランスの重量[kg] | 製品幅(W)[m] × 0.12 |
- ※ブラケット重量は含みません。
操作方法JBS・縦型木製ブラインド「コードタイプ」
ドライブコード(内側)
ブラインドを開閉する時に操作します。
チルトコード(外側)
- スラットを回転させる時に操作します。
ブラインドを開閉する場合
- まず、スラットの向きを、ヘッドレールに対して直角にしてください。スラットが閉まった状態で開閉操作を行うと、故障の原因となります。
- ドライブコード(内側)を下に引いて、ブラインドの開閉を行ってください。

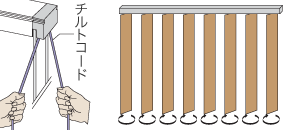

スラットを回転させる場合
チルトコード(外側)の前後両方のコードを掴んで、テンションを張りながら、ゆっくりとスラットを回転させてください。
- ※必ずチルトコードの前後両方のコードを掴んで操作をしてください。1本だけで操作したり、速く操作をすると、スラット(羽根)が追いつかず空回りすることがあります。
- ※スラットの回転は、スラットをすべてスライドさせ、閉じた状態で行ってください。途中まで開けた状態でスラットの重なりがあると、十分な回転がしません。
