ニチベイ・外付けロールスクリーン「サングッド」
製品仕様
製品仕様

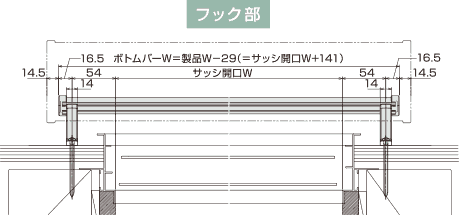

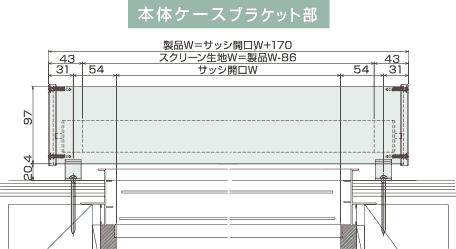

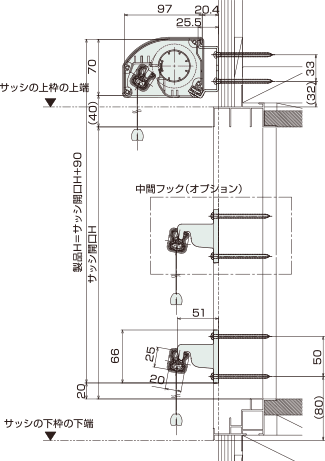

■壁付 納まり図単位：mm
※サングッドは3Fまで取り付け可能です。（ただし、3Fはバルコニー等の足場のある場所のみ設置可能）

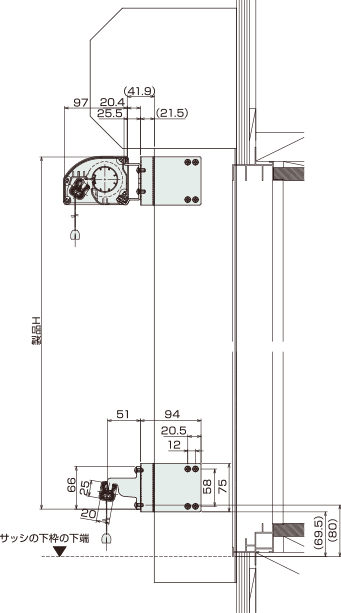

■シャッター付き金具 納まり図（裏板固定）単位：mm
●縦断面図

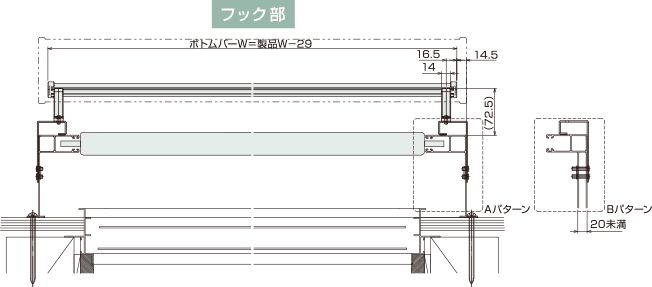

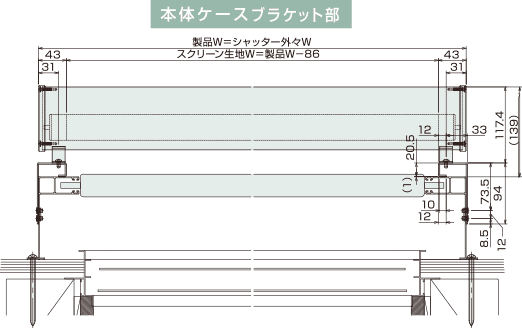

●横断面図

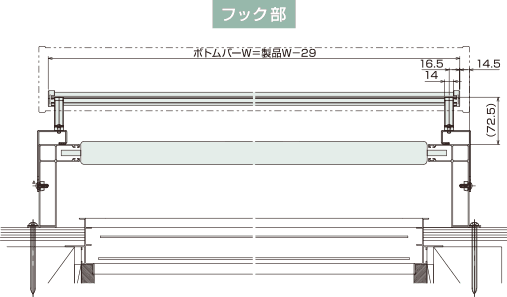

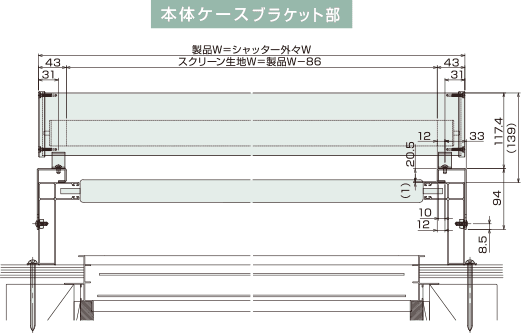

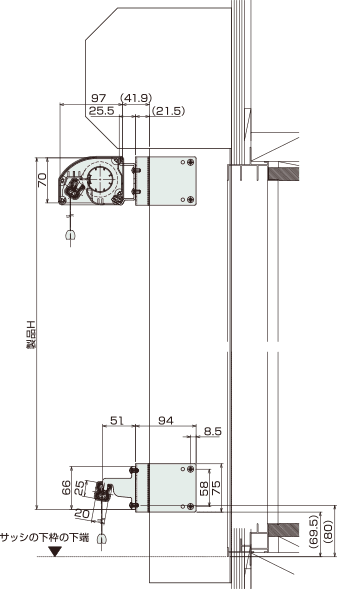

■シャッター付き金具 納まり図（ターンナット固定）単位：mm

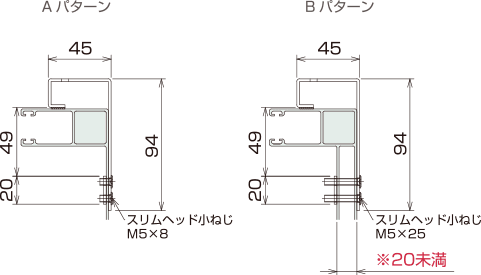

■シャッター付き金具 固定方法選択条件単位：mm
（シャッターのアルミ材の厚みにより異なります。）
●裏板固定
●ターンナット固定
※シャッター枠中空部の寸法が小さい場合、ターンナットが回転できず使用できません。

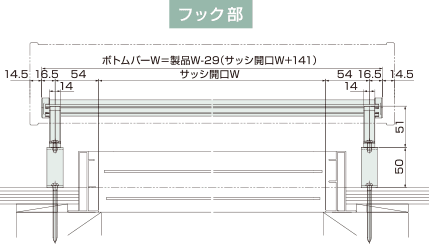

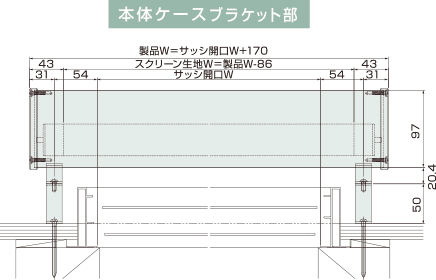

■50mm持ち出し金具 固定方法選択条件単位：mm

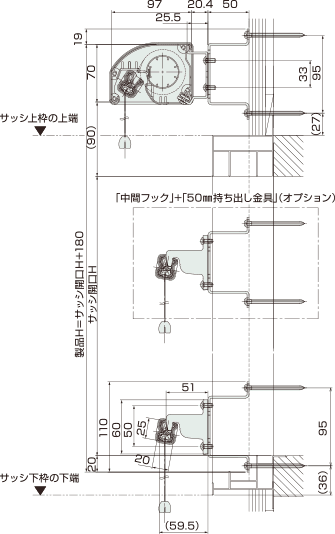

●縦断面図
●横断面図

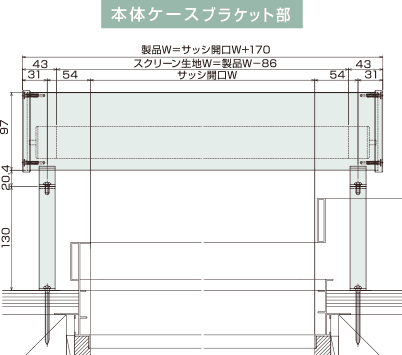

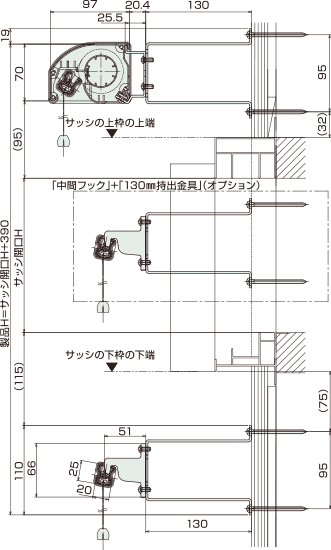

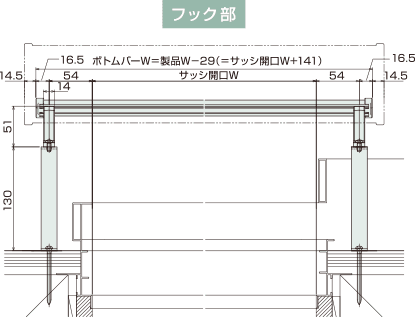

■130mm持ち出し金具 固定方法選択条件単位：mm
●縦断面図
●横断面図
■サッシ枠付け納まり図（枠付け金具使用）単位：mm

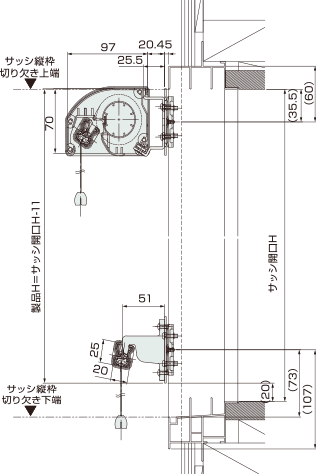

●縦断面図

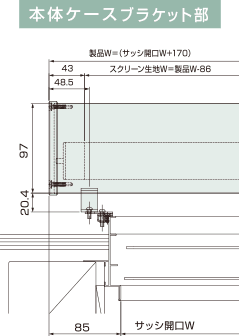

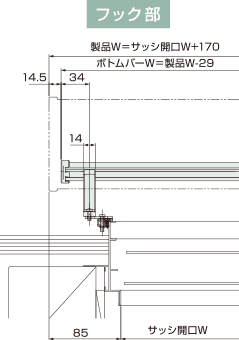

●横断面図

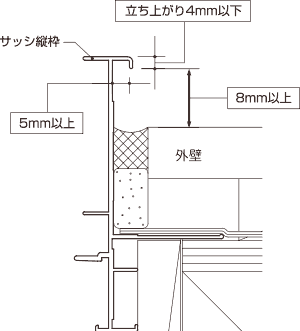

※金具取付条件

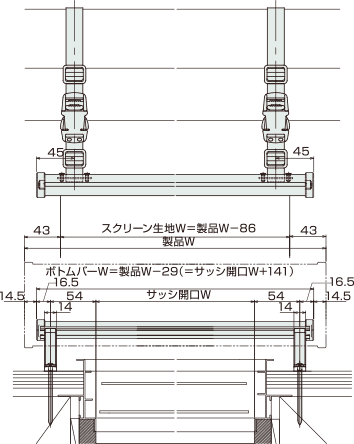

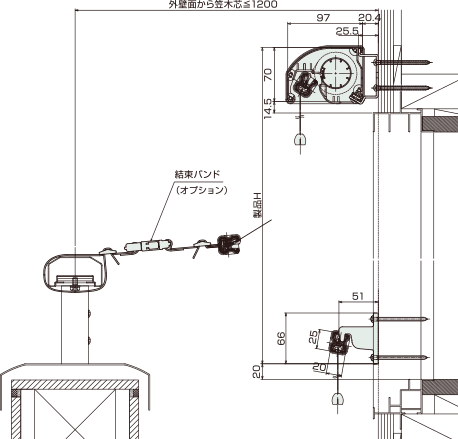

■バルコニー笠木取付部品使用納まり図単位：mm
●縦断面図

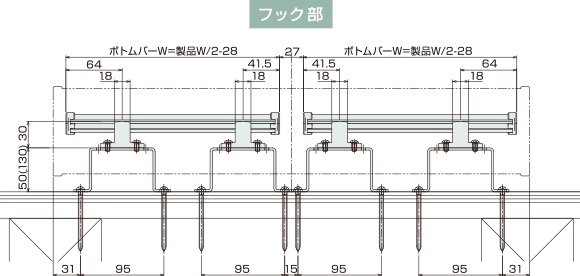

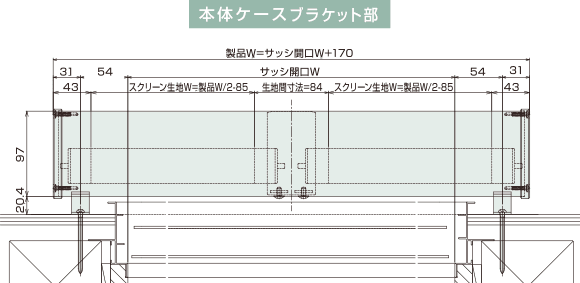

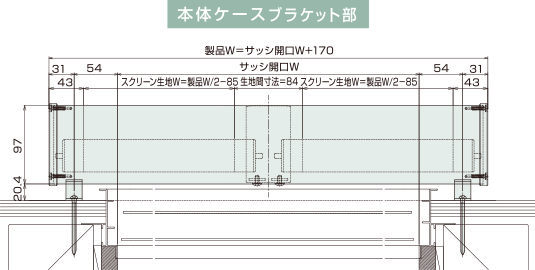

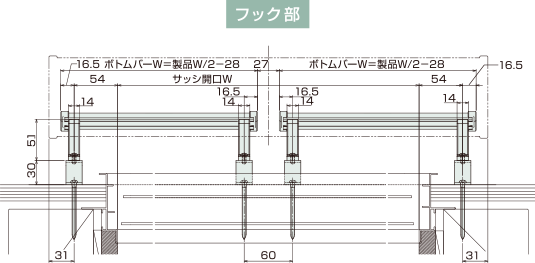

■スクリーン2枚仕様 納まり図単位：mm

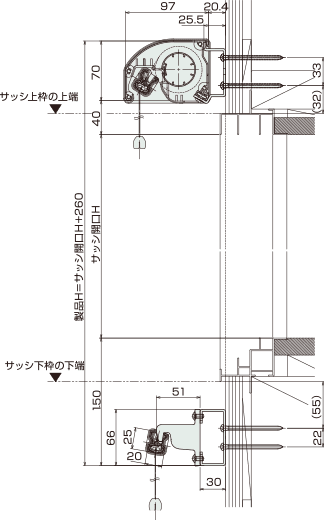

●縦断面図
●横断面図

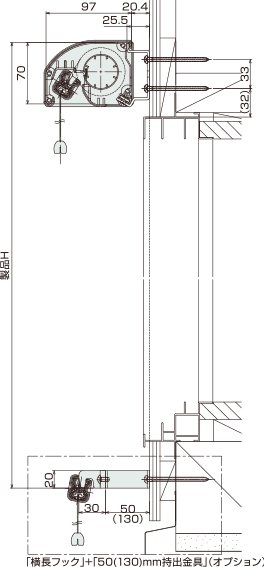

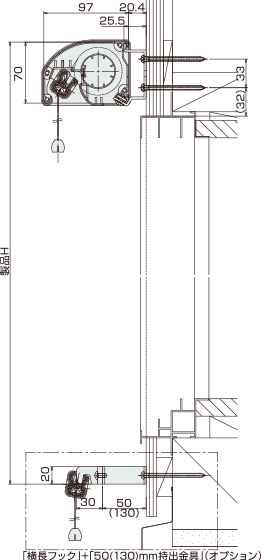

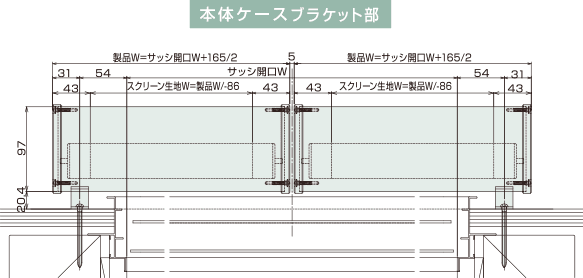

■スクリーン2枚仕様 横長フック使用 納まり図単位：mm

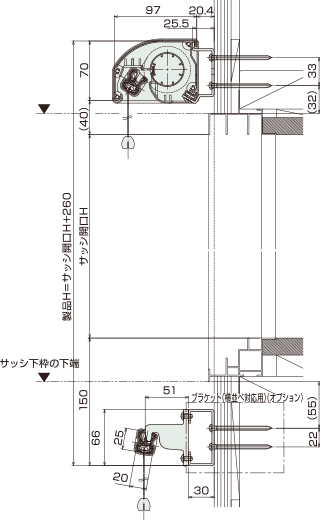

■横並べ対応用フック取付部品使用 納まり図単位：mm
●縦断面図
●横断面図

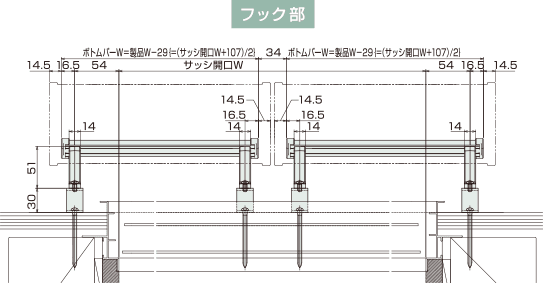

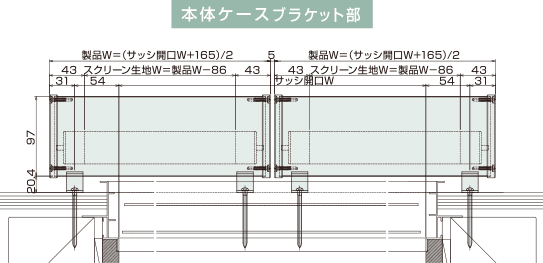

■サングッドを並べて使用する場合 横フック使用 納まり図単位：mm
●縦断面図
●横断面図

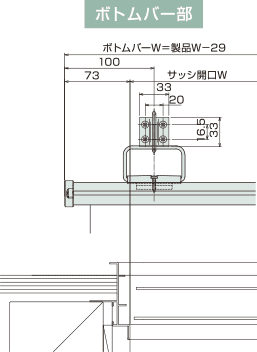

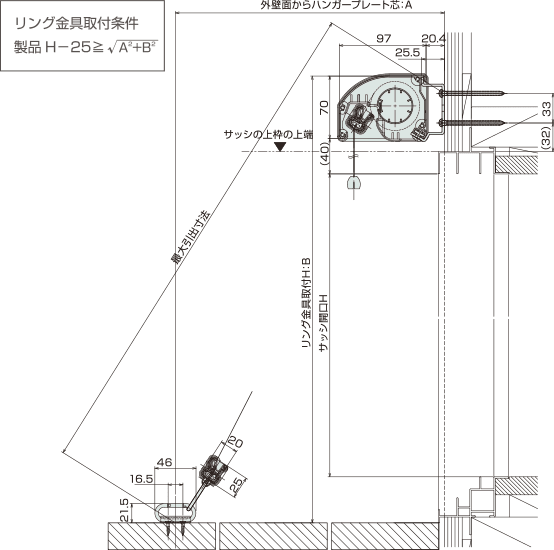

■デッキ納まり図（リング金具・把手リングセット使用）単位：mm
●縦断面図
●横断面図

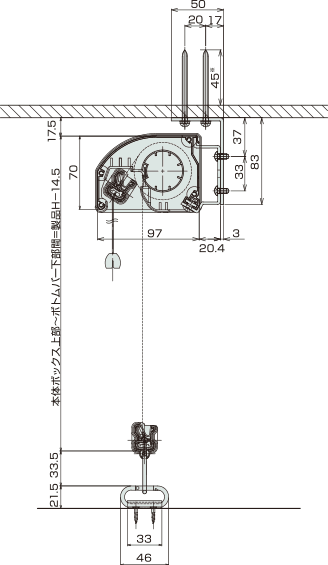

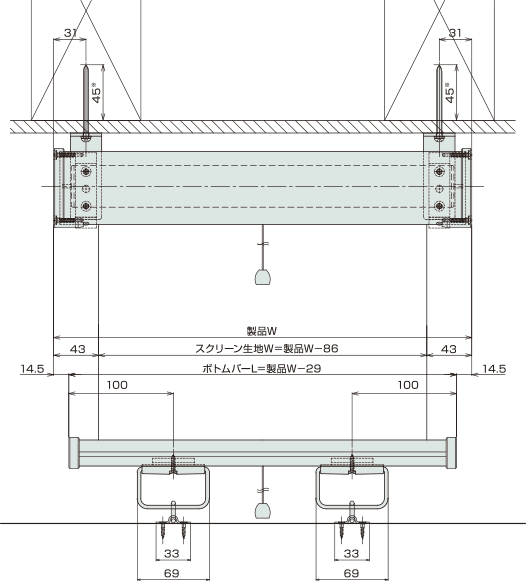

■天井付け納まり図（天井付け金具使用）単位：mm
●正面図
●縦断面図
※本図はリング金具・把手リングセットを使用してボトムバーを固定した納まり
※天面付ブラケット取付ねじの下地材へのねじ込み深さは、45mm以上確保してください。
オプション
セイキの「サングッド」では、機能性とデザイン性を兼ね備えた様々なオプションから、お好みに合わせてお選びいただけます。
■シャッター付け金具セット有料オプション
※固定方法の選び方は納まり図をご参照ください。固定方法選択条件の詳細 »
裏板セット
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(SN)、ブラック(BK)
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
シャッター付金具×2個 シャッター付裏板×2個 取付ネジ一式 |
¥5,500 ¥4,400/セット |
| 4個 セット |
シャッター付金具×4個 シャッター付裏板×4個 取付ネジ一式 |
¥9,240 ¥7,392/セット |
※価格には取付費用は含まれておりません。
※シャッター付き金具 納まり図（裏板固定）の納まり図をご参照ください。納まり図の詳細 »
ターンナットセット
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(SN)、ブラック(BK)
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
シャッター付金具×2個 ターンナットM4×4個 取付ネジ一式 |
¥4,620 ¥3,696/セット |
| 4個 セット |
シャッター付金具×4個 ターンナットM4×8個 取付ネジ一式 |
¥7,590 ¥6,072/セット |
※価格には取付費用は含まれておりません。
※シャッター付金具 納まり図（ターンナット固定）の納まり図をご参照ください。納まり図の詳細 »
■50mm持ち出し金具セット有料オプション
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(NA)※、ブラック(BK)
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
持ち出しブラケット(出幅50mm)×2個 取付ネジ一式 |
¥2,420 ¥1,936/セット |
| 4個 セット |
持ち出しブラケット(出幅50mm)×4個 取付ネジ一式 |
¥4,840 ¥3,872/セット |
※価格には取付費用は含まれておりません。
※50mm持ち出し金具 納まり図をご参照ください。納まり図の詳細 »
■130mm持ち出し金具セット有料オプション
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(NA)※、ブラック(BK)
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
持ち出しブラケット(出幅130mm)×2個 取付ネジ一式 |
¥3,630 ¥2,904/セット |
| 4個 セット |
持ち出しブラケット(出幅130mm)×4個 取付ネジ一式 |
¥7,260 ¥5,808/セット |
※価格には取付費用は含まれておりません。
※130mm持ち出し金具 納まり図をご参照ください。納まり図の詳細 »
■枠付け部品セット有料オプション
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(NA)※、ブラック(BK)
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
枠付ブラケット×2個 ブラケット取付金具×2個 取付ネジ一式 |
¥3,630 ¥2,904/セット |
| 4個 セット |
枠付ブラケット×4個 ブラケット取付金具×4個 取付ネジ一式 |
¥7,260 ¥5,808/セット |
※価格には取付費用は含まれておりません。
※サッシ枠付け金具 納まり図の納まり図をご参照ください。納まり図の詳細 »
■天井付け金具セット有料オプション
取付ネジ付き
●カラー：シルバー(NA)※
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
天井付け金具×2個 取付ネジ一式 |
¥3,300 ¥2,640/セット |
※価格には取付費用は含まれておりません。
※天井付け金具 納まり図をご参照ください。納まり図の詳細 »
■バルコニー笠木付け部品セット有料オプション
取付ネジ付き
●カラー：ブラック(BK)
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
結束バンド×2本裏板×2枚 取付ネジ一式 |
¥2,420 ¥1,936/セット |
※価格には取付費用は含まれておりません。
※バルコニー笠木取付部品使用 納まり図をご参照ください。納まり図の詳細 »
■リング金具・把手リングセット有料オプション
取付ネジ付き
●カラー：シルバー(NA)※
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
カラビナ2個ハンガープレート×2個 把手リング×2個 取付ネジ一式 |
¥4,950 ¥3,960/セット |
※価格には取付費用は含まれておりません。
※デッキ納まり図（リング金具・把手リングセット使用）をご参照ください。納まり図の詳細 »
■中間フックセット有料オプション
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(SN)、ステンカラー(ST)、ブロンズ(BB)、ブラック(BK)
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 2個 セット |
スクリーンフック×2個 取付ネジ一式 |
¥2,310 ¥1,848/セット |
※価格には取付費用は含まれておりません。
■横並べ対応用フック取付部品セット有料オプション
取付ネジ付き
●カラー：シルキーホワイト(SWH)、シルバー(NA)※、ブラック(BK)
※シルバー(NA)色はシルバー(SN)色(塗装色)と異なり無塗装の金属色となります。
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 4個 セット |
ブラケット(横並べ対応用)×4個 取付ネジ一式 |
¥4,070 ¥3,256/セット |
※価格には取付費用は含まれておりません。
※横並べ対応用フック取付部品使用 納まり図をご参照ください。納まり図の詳細 »
■横長フックセット有料オプション
●カラー：シルキーホワイト(SWH)、シルバー(SN)、ステンカラー(ST)、ブロンズ(BB)、ブラック(BK)
| セット個数 | セット内訳 | 価格 |
|---|---|---|
| 4個 セット |
横長フック×4個 |
¥3,520 ¥2,816/セット |
※価格には取付費用は含まれておりません。
※スクリーン2枚仕様 横長フック使用 納まり図をご参照ください。納まり図の詳細 »
