タチカワブラインド・プリーツスクリーン「ペルレ」

ダブルタイプ・ワンチェーン操作製品仕様

ドレープ・レースはそれぞれ上げ下げして、カーテン感覚で使い分けができます。
レースがあることで、日中は明るく光を採り入れながら、外からの視線を遮り、プライバシーを確保。

●製品タイプ概要
タイプ	ダブルタイプ
操作方法	ワンチェーン操作
製作可能寸法	製品幅(W)：420～3000mm 製品高さ(H)：300～3000mm 最大面積：9m² ※生地によって、異なる場合があります。 ※幅695mm以下の場合、高さ1500mm以下での製作。 ※生地の種類・製品幅により、生地は幅寸法の1/2の位置で重ね合わせ(ジョイント)になります。詳しくはこちら »をご覧ください。

ダブルタイプ・ワンチェーン操作

INDEX

仕様・構造図
部品色
操作方法
採寸方法
取付方法
オプション

製品仕様・構造図

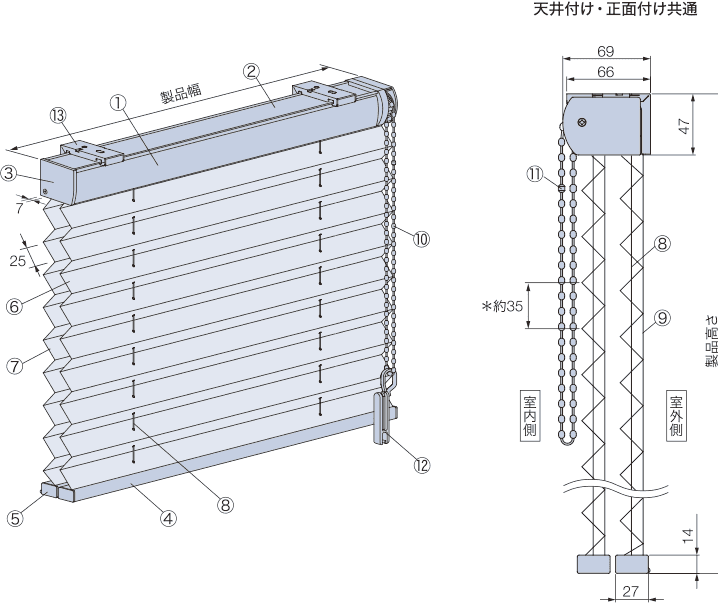

■構造

［単位：mm］

※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。
※プリーツのピッチ(間隔)は最大約35mmです。

●各部の名称※全体図を参照
部品名	カラー
① ヘッドボックス	9色
② ボックスカバー	ホワイト・ダークブラウン
③ ボックスキャップ	ヘッドボックスと同系色
④ ボトムレール	ヘッドボックスと同系色
⑤ ボトムレールキャップ	ヘッドボックスと同系色
⑥ 室内側生地
⑦ 室外側生地
⑧ 昇降コード	前後各生地と同系色
⑨ ピッチ保持コード	前後各生地と同系色
⑩ 操作チェーン	ヘッドボックスと同系色
⑪ セーフティーチェーン	ヘッドボックスと同系色
⑫ コードクリップ	クリアー
⑬ 取付けブラケット

■製品重量の目安

(製品幅×1.2)＋1.5＋{製品幅×製品高さ×(室内側生地m²重量+室外側生地m²重量)×1.4} (kg)

» 各生地重量の詳細はこちら

※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

■製品幅(W)と生地幅寸法

［単位：mm］

■取付けブラケット

［単位：mm］ ※付属取付ビス：Φ3.5×16

付属個数
製品幅(W)	個数
～1500mm	2個
～2500mm	3個
～3000mm	4個

■操作コードの長さ

操作チェーンの長さは、製品高さによって異なります。

操作チェーンの長さ = 製品高さ - 100

※操作チェーンの長さは、10mm単位で指定することもできます。(最短200mm)
【小さなお子さまのいらっしゃるご家庭や施設でのご使用にあたって】
- ・製品取付け高さなどを考慮の上、床面から操作チェーンの下端までを1030mm以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。(1030mm:6歳児のあご下までの長さ(JISA4811基準))
- ・コードクリップやマルチチェーンハンガーを使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。

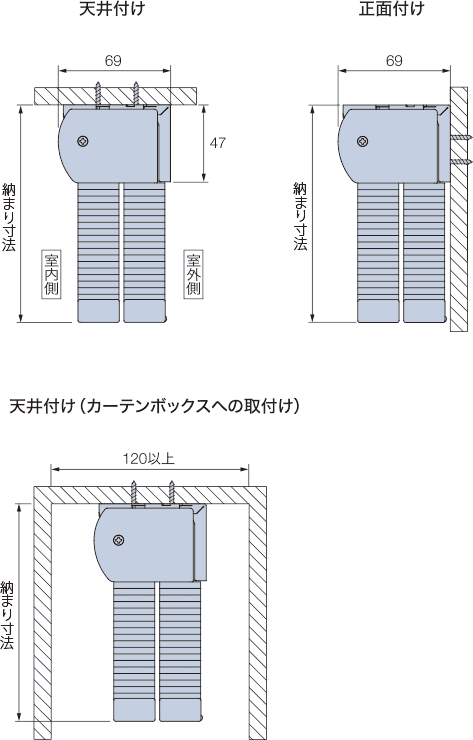

■納まり寸法目安

［単位：mm］

【納まり寸法例】

※ドレープ生地：ピアット遮光(PS-5301～5312)
※レース生地:エテルノ(PS-5420～5430)
※製品幅:～2000mmの場合

製品高さ	納まり寸法
500mm	95mm
1000mm	108mm
1500mm	121mm
2000mm	134mm
2500mm	148mm
3000mm	168mm

※生地の種類・製品幅により、生地は幅寸法の1/2の位置で重ね合わせ(ジョイント)になります。
この場合は、上記寸法よりも10～80mm大きくなります。
詳しくは» 「納まり寸法計算ツール」にてご確認ください。

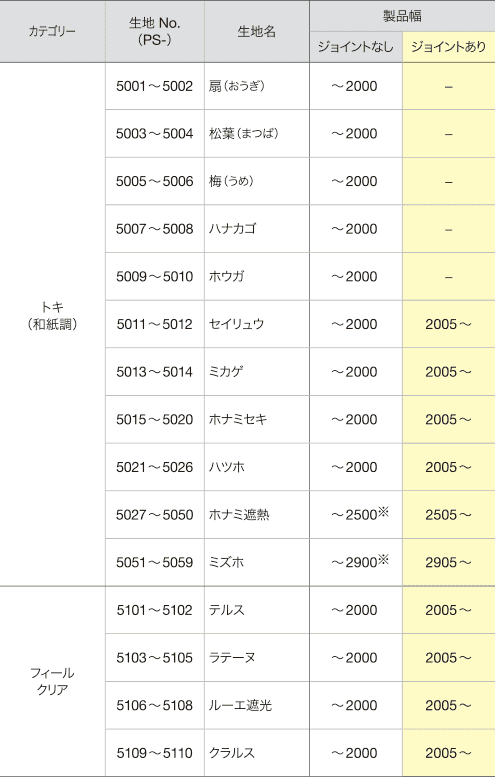

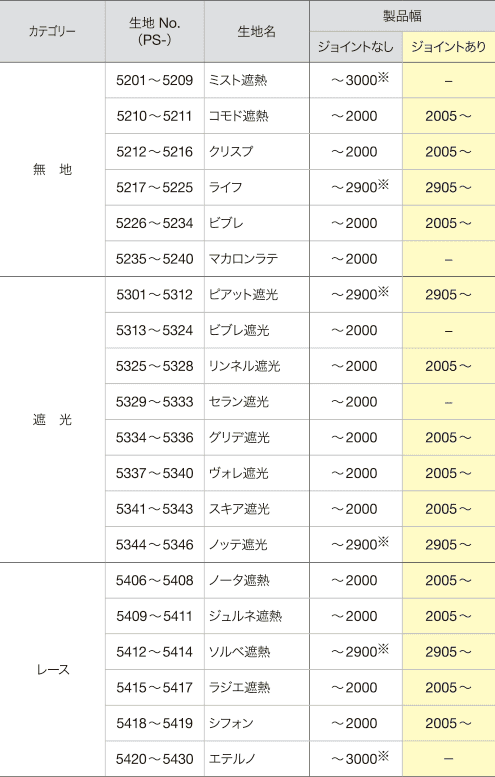

■生地の重ね合わせ(ジョイント)

・幅2m※を超える場合、製品幅の中央で生地が重ね合わせ(ジョイント)になります。
- ※生地の重ね合わせ(ジョイント)の基準は、ドレープ・レースとも各生地により異なります。詳しくは表をご確認ください。
- ※生地が重ね合わせ(ジョイント)になる場合、生地によって最大高さ寸法が異なります。詳しくは各商品ページのペルレダブル価格表をご覧ください。
・ドレープ・レースいずれの場合も、「広幅対応」の生地(※)は、表のジョイントなしの範囲においては、生地1枚での製作になります。

[単位：mm]

※印は「広幅対応」生地です。

部品色

部品色は9色からお選びいただけます。ご指定がない場合は、マットホワイトになります。
※部品色（ヘッドボックス・ボトムレール・操作部・操作チェーンの色）

マットホワイト
ライトグレー
ダークブラウン
ブラック
ファインホワイト(木目調)
ナチュラルブラウン(木目調)
グレージュ(木目調)
セピア(木目調)
ダークブラウン(木目調)

操作方法

室内側(手前)と室外側(奥)の生地の昇降を1本の操作チェーンで行います。

■室内側(手前)生地の昇降

- 降ろすとき ▼

  室内側(手前)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。

  途中で止める場合は、室内側(手前)の操作チェーンを少し引くと止まります。
- 上げるとき ▲

  室内側(手前)の操作チェーンを下に引き、手を放すとその位置で止まります。

■室外側(奥)生地の昇降

- 降ろすとき ▼

  室外側(奥)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。

  途中で止める場合は、室外側(奥)の操作チェーンを少し引くと止まります。
- 上げるとき ▲

  室外側(奥)の操作チェーンを下に引き、手を放すとその位置で止まります。

採寸方法

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

・幅は窓枠の上部（幅①）、下部（幅②）、中央部（幅③）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部（高さ④）、右部（高さ⑤）、中央部（高さ⑥）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

・幅、高さとも窓枠（幅①～③、高さ④～⑥）の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。

※1 天井付け（窓枠内に取付ける）の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。
