タチカワ・プリーツスクリーン「ペルレ」

ペアタイプ・コード式製品仕様

コードを引いた分だけ生地が上がり、少し引いて手を緩めると生地が降ります。製品の昇降と上下生地の切替えを、別々のコードで操作します。コンパクトですっきりとした納まりです。腰高窓や小さな窓におすすめです。

●製品タイプ概要
タイプ ペアタイプ
操作方法 コード式
製作可能寸法
  • 製品幅(W):15〜200cm
  • 製品高さ(H):30〜250cm
  • ※生地によって、異なる場合があります。
部品色
  • オフホワイト
  • ダークブラウン
  • ブラック
  • ホワイト(木目調)
  • ナチュラルブラウン(木目調)
  • ブラウン(木目調)
  • セピア(木目調)
  • ダークブラウン(木目調)

ペア・コード式

製品仕様・構造図タチカワ・プリーツスクリーン「コード式」

■構造

[単位:mm]
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

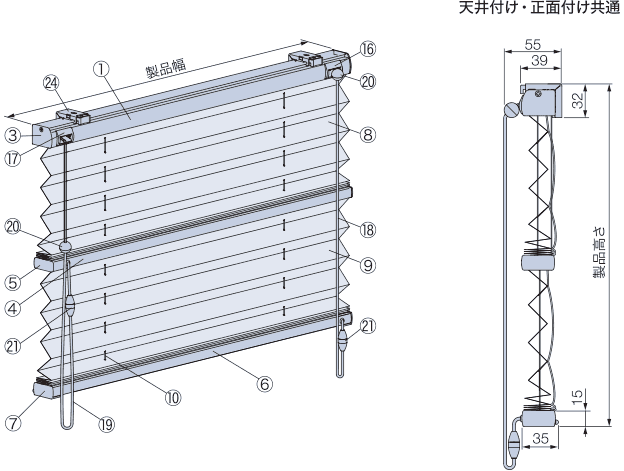

構造図
●各部の名称※全体図を参照
部品名 材質 備考
① 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品 -
② ヘッドボックス アルミ押出し形材 オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色
④ ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
⑤ 全体昇降用操作コード 化学繊維 下部生地と同系色
⑥ 切替え用操作コード 化学繊維 上部生地と同系色
⑦ コード出口(全体昇降用) 樹脂成形品 ヘッドボックスと同系色
⑧ コード出口(切替え用) 樹脂成形品 ヘッドボックスと同系色
⑨ セーフティージョイント 樹脂成形品 乳白色
操作コードに6kgの力が掛かると、ジョイント部が分離する仕組みの部品。
⑩ イコライザー 樹脂成形品 ヘッドボックスと同系色
⑱ 上部生地 ポリエステル繊維 -
⑲ 下部生地 ポリエステル繊維 -
⑳ 昇降コード 化学繊維 上下各生地と同系色
※上部生地側のみ抗菌加工を施しています。
㉑ ピッチ保持コード 化学繊維 上下各生地と同系色
㉒ 中間レール アルミ押出し形材 ヘッドボックスと同色
㉓ 中間レールキャップ 樹脂成形品 ヘッドボックスと同系色
㉔ ボトムレール アルミ押出し形材 ヘッドボックスと同色
サッシやフレームとの衝突音を緩和するボトムレールダンパーを装着。
㉕ ボトムレールキャップ 樹脂成形品 ヘッドボックスと同系色
㉖ セーフティーイコライザー(オプション) 樹脂成形品 クリアー
昇降コードに6kgの力が掛かると、イコライザーが分離する仕組みの部品。
●取付けブラケット

[単位:mm]

ブラケット
付属個数
製品幅(W) 個数
15〜150cm 2個
〜250cm 3個
〜300cm 4個
●製品幅(W)と生地幅寸法

[単位:mm]

製品幅と生地幅寸法
●操作コードの長さ

全体昇降用操作コード・切替え用操作コードの長さ = 製品高さ + 15cm

操作コードの長さ

※高窓等に取付ける際、操作コードを長くしたい場合は、1cm単位で指定することもできます。ただし上記寸法より短くすることはできません。

●製品重量の目安

(製品幅×0.9)+1.5+{製品幅×製品高さ×(上部生地m2重量+下部生地m2重量)×1.4} (kg)

各生地重量の詳細はこちら
  • ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
  • ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

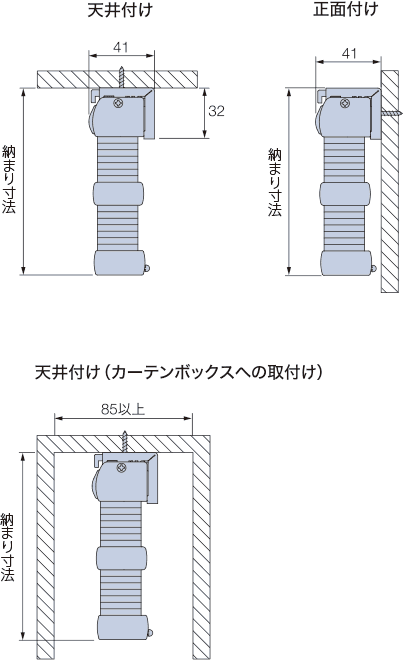

●カーテンボックスに取付ける場合の寸法

[単位:mm]

カーテンボックスに取付ける場合の寸法

■たたみ込み寸法の目安

・プリーツスクリーンをすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。
・対象生地の「生地分類」を確認の上、「生地分類別たたみ込み寸法」をご覧ください。
※計算値のため、実際の寸法とは異なる場合があります。目安としてご使用ください。

生地分類一覧表

[単位:mm]

たたみ込み寸法の目安

たたみ込み寸法は、たたみ込み寸法(上部側)+たたみ込み寸法(下部側)になります。

部品色タチカワ・プリーツスクリーン「コード式」

部品色(ヘッドボックス・中間レール・ボトムレール・イコライザーの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイトになります。
※全体昇降用操作コードは下部生地と同系色、切替え用操作コードは上部生地と同系色、昇降コードは上下各生地と同系色になります。
※写真はシングルタイプ・コード式の場合です。

オフホワイト

オフホワイト

ダークブラウン

ダークブラウン

ブラック

ブラック

ホワイト(木目調)

ホワイト(木目調)

ナチュラルブラウン(木目調)

ナチュラルブラウン(木目調)

ブラウン(木目調)

ブラウン(木目調)

セピア(木目調)

セピア(木目調)

ダークブラウン(木目調)

ダークブラウン(木目調)

操作位置タチカワ・プリーツスクリーン「コード式」

※製品全体の昇降を行う側が操作位置になります(コードレス式を除く)。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。

操作位置

操作方法タチカワ・プリーツスクリーン「コード式」

製品全体の昇降は全体昇降用操作コードで行い、上下生地の切替えは切替え用操作コードで行います。

製品全体を上げるときは、上部生地をすべてたたみ上げた状態で行ってください。すべてたたみ上がっていない状態で操作すると故障の原因となります。

●製品幅25cm以上のとき
降ろすとき

【降ろすとき▼】

全体昇降用操作コードを少し引き、手を緩めると生地が降ります。途中で止める場合は、全体昇降用操作コードを少し引きます。

  • ※生地が勢いよく降りるのを防ぐため、操作中は全体昇降用操作コードから手を放さないでください。
上げるとき

【上げるとき▲】

全体昇降用操作コードを下に引き、手を放すとその位置で生地が止まります。生地を途中から上げる場合は、止めたい位置で全体昇降用操作コードを少し引きます。

●製品幅24.5cm以下のとき
降ろすとき

【降ろすとき▼】

全体昇降用操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止める場合は、全体昇降用操作コードを外側に傾けます。

  • ※生地が勢いよく降りるのを防ぐため、操作中は全体昇降用操作コードから手を放さないでください。
上げるとき

【上げるとき▲】

全体昇降用操作コードを下に引き、外側に傾けるとその位置で生地が止まります。

切替え用操作コードで中間レールを上下させることで、上下生地の分量を調節できます。

●製品幅25cm以上のとき
上部生地の分量を増やすとき

【上部生地の分量を増やすとき】

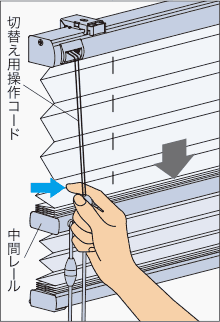

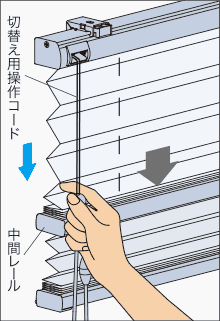

切替え用操作コードを少し引き、手を緩めると中間レールが降ります。途中で止める場合は、切替え用操作コードを少し引きます。

  • ※生地が勢いよく降りるのを防ぐため、操作中は切替え用操作コードから手を放さないでください。
下部生地の分量を増やすとき

【下部生地の分量を増やすとき】

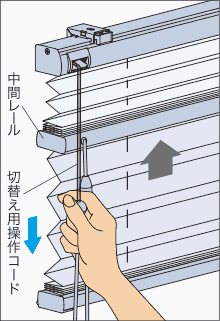

切替え用操作コードを下に引くと中間レールが上がり、手を放すとその位置で止まります。中間レールを途中から上げる場合は、止めたい位置で切替え用操作コードを少し引きます。

●製品幅24.5cm以下のとき
上部生地の分量を増やすとき

【上部生地の分量を増やすとき】

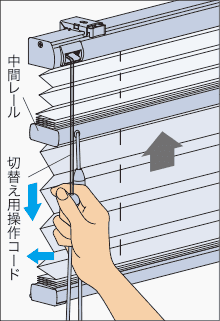

切替え用操作コードを内側に傾け、そのままの状態で手を緩めると中間レールが降ります。途中で止める場合は、切替え用操作コードを外側に傾けます。

  • ※生地が勢いよく降りるのを防ぐため、操作中は切替え用操作コードから手を放さないでください。
下部生地の分量を増やすとき

【下部生地の分量を増やすとき】

切替え用操作コードを下に引くと中間レールが上がり、外側に傾けるとその位置で止まります。

採寸方法タチカワ・プリーツスクリーン「コード式」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

天井付け

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

正面付け

・幅、高さとも窓枠(幅①〜③、高さ④〜⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。

  • ※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
  • ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法タチカワ・プリーツスクリーン「コード式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から50〜100mm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

ブラケットの取付け

天井付け

天井付けの取付け方法

正面付け

正面付けの取付け方法

カーテンレールへの取付け

※ペルレ(コード式・チェーン式)、ペルレ ペア(コード式・チェーン式)のみに対応します。
※カーテンレールに取付ける場合は、備考欄に「レールビス付き希望」とご記入ください。

カーテンレールへの取付け

@取付けブラケットにレールビスをセットします。

Aカーテンレールの端部から差し入れて、位置を決めたらしっかり締めて、固定します。

カーテンレールへの取付け

【2】製品の取付け

製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。

製品の取付け

②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

高さ調整機能についてタチカワ・プリーツスクリーン「コード式」

取付け後に、コインやマイナスドライバーでネジを回して、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。

  • ※ご注文の製品高さよりも長くすることはできません。
  • ※ホームタコス(電動式)には対応しません。
高さ調整機能付き
