シングルタイプ・ホームタコス(電動式) ペルレ タチカワブラインド|プリーツスクリーンを激安価格で通信販売

タチカワ・プリーツスクリーン「ペルレ」

シングルタイプ・ホームタコス(電動式)製品仕様

便利な電動式のプリーツスクリーン。複数台でもリモコン1つで手軽に操作。電源はコンセントにプラグを差し込むだけで簡単に設置可能です。大きな窓や手の届かない高窓・吹き抜けの窓にもおすすめです。

●製品タイプ概要
タイプ シングルタイプ
操作方法 ホームタコス(電動式)
製作可能寸法
  • 製品幅(W):50〜290cm
  • 製品高さ(H):30〜300cm
  • ※生地によって、異なる場合があります。
部品色
  • オフホワイト
  • ダークブラウン

シングル・ホームタコス(電動式)

価格タチカワ・プリーツスクリーン「ホームタコス(電動式)」

価格はお選びいただいた生地により異なります。

価格
  • 赤で囲んだ部分は必ずご指定ください。
  • ※1 シングルタイプ「チェーン式」製品本体価格は、生地紹介ページの価格表をご覧ください。
  • ※2 リモコン〈オプション〉価格は製品本体価格には含まれませんので、必要な操作のリモコン価格を加算してください。
  • ※3 オプション部品が必要な場合は、下表から選んで価格を加算してください。
●リモコン(オプション)
シングルリモコン(ファブリック・カーテンレール用) 1,672円/個
アドレスリモコン(ファブリック・カーテンレール用) 1,782円/個
●オプション部品
本体側延長コード
(2m)
3,454円/本 製品とコントローラの間を延長する場合に使用。
持出し受光部
(コード長0.5m)
1,782円/個 コントローラを見えない場所等に設置する場合に、
リモコンからの信号を受信するために使用。
持出し受光部延長コード
(1m)
1,078円/本 持出し受光部(コード長0.5m)と製品本体の間を延長する場合に使用。
※最大9.5mまで延長することができます。
持出し受光部延長コード
(3m)
1,595円/本
ワイヤークランプ 55円/個 コード類を固定する補助部品(乳白色)。
製品1台につき3個付属しています。

操作方法タチカワ・プリーツスクリーン「ホームタコス(電動式)」

シングルリモコン

製品を1台だけ動かす場合

シングルリモコン

リモコンの送受信到達距離は約7m、角度は30度以内となります。

アドレスリモコン

製品を複数台動かす場合

アドレスリモコン

製品仕様・構造図タチカワ・プリーツスクリーン「ホームタコス(電動式)」

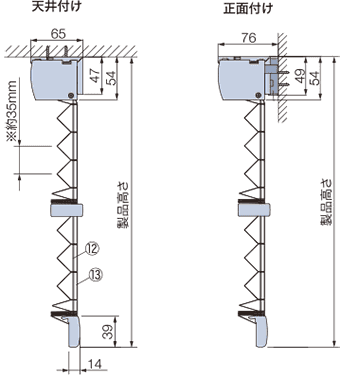

■構造

[単位:mm]
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

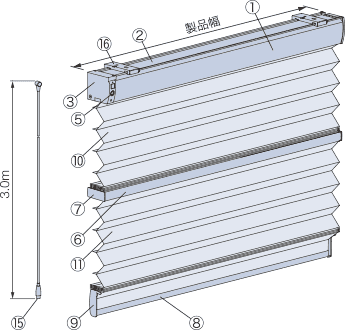

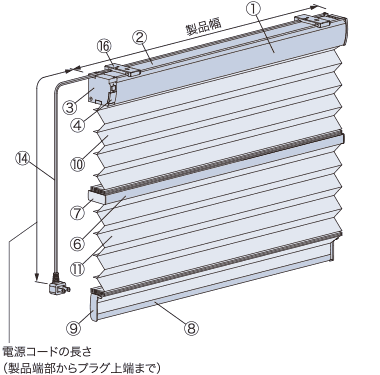

構造図
●各部の名称※全体図を参照
部品名 材質 備考
① 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品 -
② ヘッドボックス アルミ押出し形材 オフホワイト、ダークブラウン
③ ボックスキャップ 樹脂成形品・他 -
④ 生地 ポリエステル繊維 -
⑤ 昇降コード 化学繊維 生地と同系色
⑥ ピッチ保持コード 化学繊維 生地と同系色
⑦ ボトムレール アルミ押出し形材 ヘッドボックスと同色
⑧ ボトムレールキャップ 樹脂成形品 ヘッドボックスと同系色
⑨ コントローラ 樹脂成形品・他 オフホワイト
壁面にコントローラを取付けるためのステー(取付けプレート)を1個付属。
⑩ 電源コード - ホワイト
電源コードの長さは、0.5、1.0、1.5、2.0、2.5、3.5、5.0mから選べます。ご指定のない場合は2.5mとなります。
⑪ 配線コード - ホワイト
配線コードの長さは10cm。
⑫ ワイヤークランプ - 乳白色
コード類を固定する補助部品。製品1台につき3個付属しています。
⑬ 持出し受光部(オプション) 樹脂成形品・他 オフホワイト
持出し受光部のコードの長さは0.5m。
●取付けブラケット

[単位:mm]

ブラケット
付属個数
製品幅(W) 個数
50〜150cm 2個
〜250cm 3個
〜290cm 4個

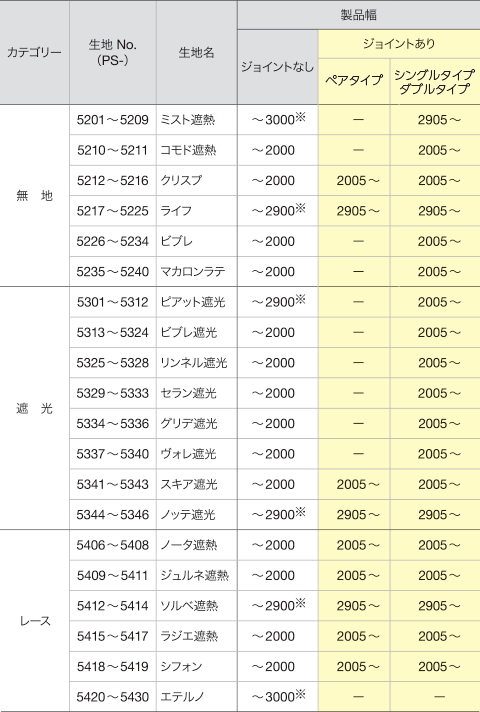

●製品幅(W)と生地幅寸法

[単位:mm]

製品幅と生地幅寸法
●コントローラ

[単位:mm]

コントローラ
●配線コード(コントローラ)の出る位置
配線コードの出る位置

コントローラへの配線コードは、室内側から見て必ず製品の右上から出ます。本体側延長コード〈オプション〉を使うことにより、コントローラの位置を変えることも可能です。

●シングルリモコン

製品を1台だけ動かす場合
[単位:mm]

シングルリモコン

カラー:ホワイト
付属品:単4乾電池(2本)、リモコンホルダー

●アドレスリモコン

製品を複数台動かす場合
[単位:mm]

アドレスリモコン

カラー:ホワイト
付属品:単4乾電池(2本)、リモコンホルダー

  • ※製品本体にはリモコンは含まれませんので、必ずどちらかのリモコンをご注文ください。
  • ※リモコンには壁掛け可能なリモコンホルダーが付属します。
●持出し受光部(オプション)

カーテンボックスなどに取付けた場合で、コントローラの受光部が隠れてしまう時にお使いください。
[単位:mm]

持出し受光部
  • ・持出し受光部は、コントローラから約0.5m離して取付けることが可能です。
  • ・持出し受光部を取付けると、コントローラの受光部は使用できなくなります。
  • ※リモコンは、持出し受光部に向けて操作してください。
  • ※持出し受光部は持出し受光部延長コードを使うことで、最大9.5mまで延長することができます。
●製品重量の目安

(製品幅×1.2)+1.5+(製品幅×製品高さ×生地m2重量×1.4) (kg)

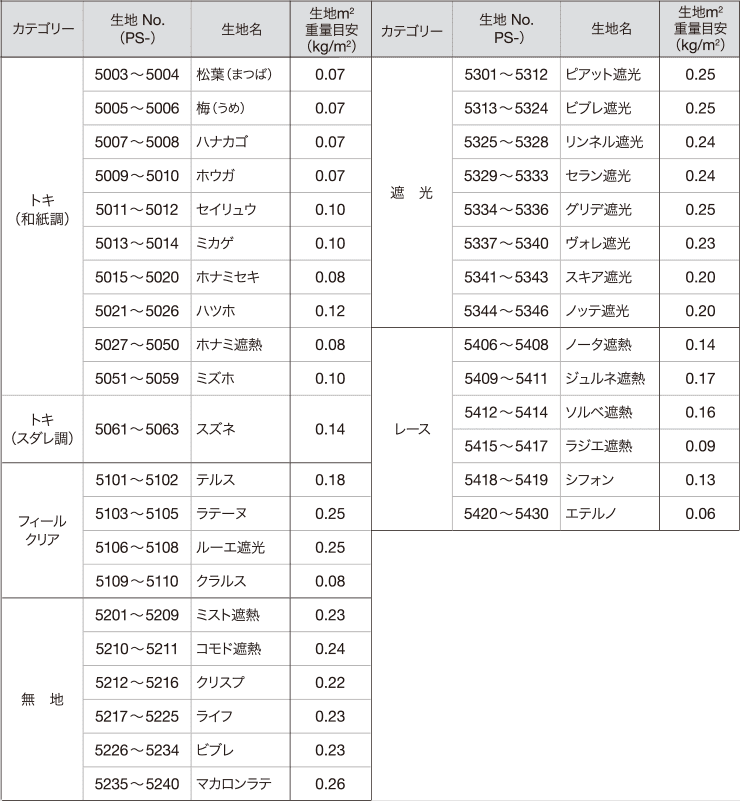

各生地重量の詳細はこちら
  • ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
  • ※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●カーテンボックスに取付ける場合の寸法

[単位:mm]

カーテンボックスに取付ける場合の寸法
●電動部仕様
定格電圧 AC100V±10% 50/60Hz
消費電力 20W
使用温度範囲 −10℃〜45℃

■たたみ込み寸法の目安

・プリーツスクリーンをすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。
・対象生地の「生地分類」を確認の上、「生地分類別たたみ込み寸法」をご覧ください。

生地分類一覧表

[単位:mm]

たたみ込み寸法の目安

部品色タチカワ・プリーツスクリーン「ホームタコス(電動式)」

部品色(ヘッドボックス・ボトムレール)の色は2色から選べます。
ご指定がない場合は、オフホワイトになります。
※いずれの部品色の場合も、電源コードの色はホワイトになります。

オフホワイト

オフホワイト

ダークブラウン

ダークブラウン

制御方法タチカワ・プリーツスクリーン「ホームタコス(電動式)」

製品1台だけを動かすか、複数台を動かすかによって、制御方法が異なります。
直射日光の当たる場所にはコントローラを設置しないでください。

●単独操作

1台の製品を、1個のリモコンで動かします。
※複数の製品が同一の部屋にある場合、製品が同時に動くことがありますのでご注意ください。

単独操作

●アドレス選択操作

複数の製品を、1個のリモコンで動かします。
最大で製品4台(または4グループ)まで、個別にも、一斉にも動かすことができます。
(製品を一斉に動かすには、全てのコントローラをリモコンからの信号を受信できる距離に設置する必要があります。)

アドレス選択操作

【注意】リモコン受光部の設置場所について

ペルレ ホームタコスのリモコンは赤外線信号を使用しているため、受光部(コントローラまたは持出し受光部)を下記のような「赤外線の強い場所」に設置すると、誤作動を起こしたり、リモコン操作を受け付けなくなることがあります。受光部の設置場所には十分ご注意ください。

  • ①直射日光の当たる場所や、直接当たらなくても直射光が反射して眩しい場所
  • ②白熱灯、ヒーターや暖房器具など高熱を発する機器の近く。
  • ③蛍光灯など照明器具の近く。
  • ④ホームセキュリティなどのセンサー用赤外線が照射されている領域。
  • ⑤その他赤外線式リモコンや、赤外線を出す機器の近く。

採寸方法タチカワ・プリーツスクリーン「ホームタコス(電動式)」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

天井付け

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

正面付け

・幅、高さとも窓枠(幅①〜③、高さ④〜⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

  • ※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
  • ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法タチカワ・プリーツスクリーン「ホームタコス(電動式)」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から50〜100mm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

ブラケットの取付け

天井付け

天井付けの取付け方法

正面付け

正面付けの取付け方法

【2】製品の取付け

製品の取付け
製品の取付け

①生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け

②ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。
