タチカワ・プリーツスクリーン「ペルレ」

シングルタイプ・チェーン式製品仕様

チェーンを引くと生地が上がり、少し引いて手を放すと生地がゆっくりと自動で降ります。大きな窓でも軽い力で操作できます。腰高窓やテラス窓におすすめです。

●製品タイプ概要
タイプ シングルタイプ
操作方法 チェーン式
製作可能寸法
  • 製品幅(W):32〜300cm
  • 製品高さ(H):30〜300cm
  • ※生地によって、異なる場合があります。
部品色
  • オフホワイト
  • ダークブラウン
  • ブラック
  • ホワイト(木目調)
  • ナチュラルブラウン(木目調)
  • ブラウン(木目調)
  • セピア(木目調)
  • ダークブラウン(木目調)

シングル・チェーン式

製品仕様・構造図タチカワ・プリーツスクリーン「チェーン式」

■構造

[単位:mm]
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

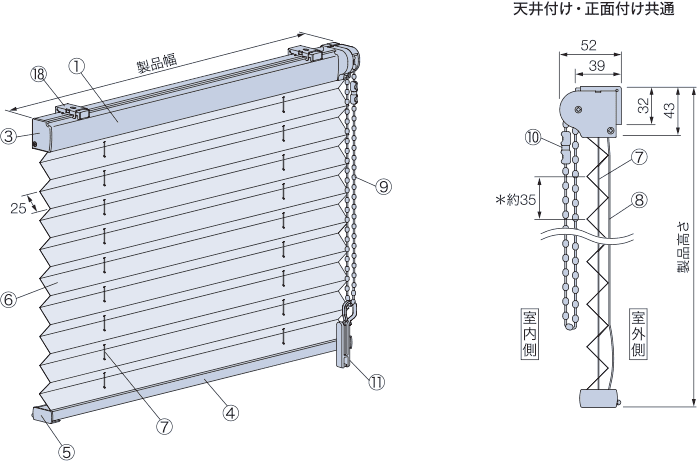

構造図
●各部の名称※全体図を参照
部品名 材質 備考
① 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品 -
② ヘッドボックス アルミ押出し形材 オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色
④ ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
⑨ 操作部 樹脂成形品 ヘッドボックスと同系色
⑩ 操作チェーン 樹脂成形品・化学繊維 ヘッドボックスと同系色
⑪ セーフティーコネクター 樹脂成形品 ヘッドボックスと同系色
操作チェーンに通常操作以上の力が掛かると、ジョイント部が分離する仕組みの部品。
⑫ コードクリップ 樹脂成形品 クリアー
お子さまの手が届かないよう操作チェーンを束ねる部品。
⑭ 生地 ポリエステル繊維 -
⑮ 昇降コード 化学繊維 生地と同系色
⑯ ピッチ保持コード 化学繊維 生地と同系色
⑰ ボトムレール アルミ押出し形材 ヘッドボックスと同色
サッシやフレームとの衝突音を緩和するボトムレールダンパーを装着。
⑱ ボトムレールキャップ 樹脂成形品 ヘッドボックスと同系色
⑳ マルチチェーンハンガー(オプション) 樹脂成形品 クリアー
お子様の手が届かないよう操作チェーンを束ねる部品。
㉑ フック(オプション) 樹脂成形品 クリアー
マルチチェーンハンガー(オプション)に付属。
●取付けブラケット

[単位:mm]

ブラケット
付属個数
製品幅(W) 個数
15〜150cm 2個
〜250cm 3個
〜300cm 4個
●製品幅(W)と生地幅寸法

[単位:mm]

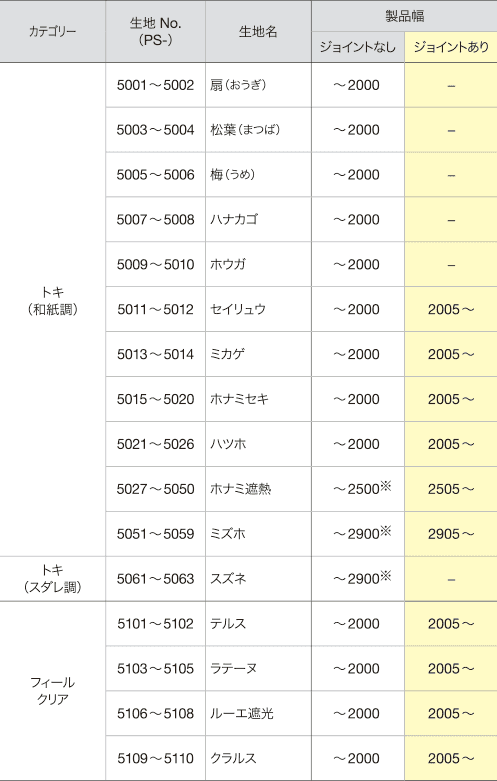

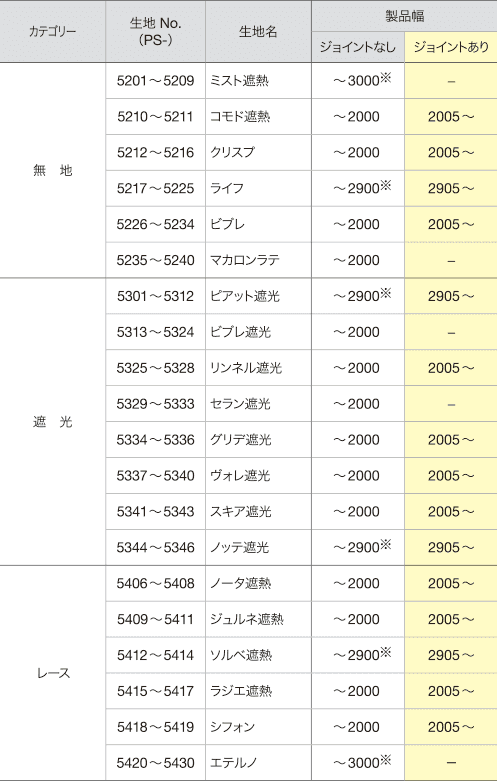

製品幅と生地幅寸法
●操作チェーンの長さ

操作チェーンの長さは製品高さによって異なります。

操作チェーンの長さ
製品高さ 操作チェーンの長さ
30〜80cm 製品高さ
〜300cm 製品高さ−10cm
  • ※高窓等に取付ける際、操作チェーンを長くしたい場合は、1cm単位で指定することもできます。ただし上記寸法より短くすることはできません。
  • ※小さなお子さまがいる場合などは、製品に付属されている「コードクリップ」や「マルチチェーンハンガー」を使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。
●製品重量の目安

(製品幅×0.8)+0.9+(製品幅×製品高さ×生地m2重量×1.4) (kg)

各生地重量の詳細はこちら
  • ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
  • ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●カーテンボックスに取付ける場合の寸法

[単位:mm]

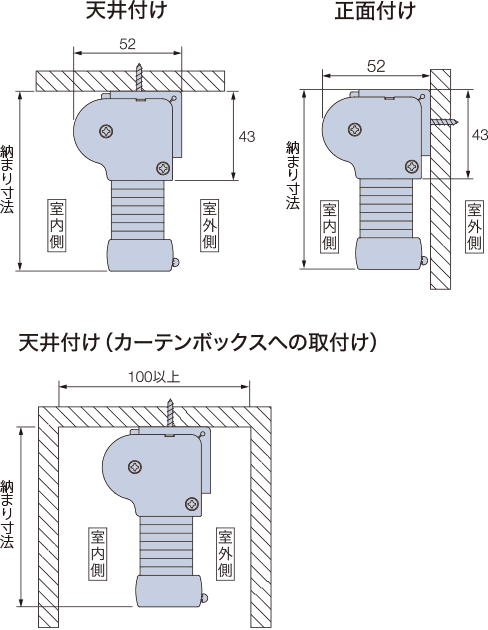

カーテンボックスに取付ける場合の寸法

■たたみ込み寸法の目安

・プリーツスクリーンをすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。
・対象生地の「生地分類」を確認の上、「生地分類別たたみ込み寸法」をご覧ください。

生地分類一覧表

[単位:mm]

たたみ込み寸法の目安

部品色タチカワ・プリーツスクリーン「チェーン式」

部品色(ヘッドボックス・ボトムレール・操作部・操作チェーンの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイトになります。
※昇降コードは生地と同系色になります。

オフホワイト

オフホワイト

ダークブラウン

ダークブラウン

ブラック

ブラック

ホワイト(木目調)

ホワイト(木目調)

ナチュラルブラウン(木目調)

ナチュラルブラウン(木目調)

ブラウン(木目調)

ブラウン(木目調)

セピア(木目調)

セピア(木目調)

ダークブラウン(木目調)

ダークブラウン(木目調)

操作位置タチカワ・プリーツスクリーン「チェーン式」

※製品全体の昇降を行う側が操作位置になります(コードレス式を除く)。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。

操作位置

操作方法タチカワ・プリーツスクリーン「チェーン式」

降ろすとき

【降ろすとき▼】

室内側(手前)の操作チェーンを少し下に引き、手を放すと生地がゆっくり自動的に降ります。途中で止める場合は、室内側(手前)の操作チェーンを少し引きます。

上げるとき

【上げるとき▲】

室内側(手前)の操作チェーンを下に引き、手を放すとその位置で生地が止まります。

採寸方法タチカワ・プリーツスクリーン「チェーン式」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

天井付け

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

正面付け

・幅、高さとも窓枠(幅①〜③、高さ④〜⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。

  • ※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
  • ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法タチカワ・プリーツスクリーン「チェーン式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から50〜100mm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

ブラケットの取付け

天井付け

天井付けの取付け方法

正面付け

正面付けの取付け方法

カーテンレールへの取付け

※ペルレ(コード式・チェーン式)、ペルレ ペア(コード式・チェーン式)のみに対応します。
※カーテンレールに取付ける場合は、備考欄に「レールビス付き希望」とご記入ください。

ブラケットの取付け

@取付けブラケットにレールビスをセットします。

Aカーテンレールの端部から差し入れて、位置を決めたらしっかり締めて、固定します。

正面付けの取付け方法

【2】製品の取付け

製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。

製品の取付け

②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

高さ調整機能についてタチカワ・プリーツスクリーン「チェーン式」

取付け後に、コインやマイナスドライバーでネジを回して、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。

  • ※ご注文の製品高さよりも長くすることはできません。
  • ※ホームタコス(電動式)には対応しません。
高さ調整機能付き
