タチカワブラインド・プリーツスクリーン「フィーユ」
ホームタコス(電動)製品仕様

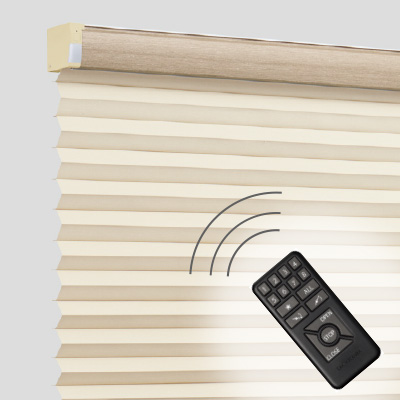

便利な電動タイプのプリーツスクリーン。複数台でもリモコン1つで手軽に操作。電源はコンセント仕様とバッテリー仕様がお選びいただけます。大きな窓や手の届かない高窓・吹き抜けの窓にもおすすめです。
| タイプ | シングルタイプ/ペアタイプ |
|---|---|
| 操作方法 | 電動タイプ（スマホ操作、RFリモコン操作、赤外線リモコン操作） |
| 製作可能寸法 |
【コンセント仕様】
【バッテリー仕様】
※ペアタイプは、組み合わせるレースにより製作可能寸法が異なります。 |
INDEX
製品仕様・構造図

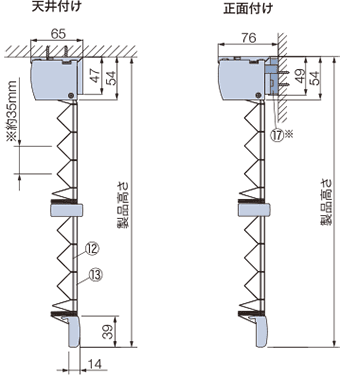

■構造
［単位：mm］
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

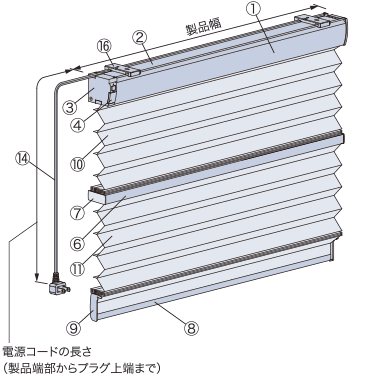

コンセント仕様
※図は 電源コード（⑭）の出る位置が左側の場合（左右指定可）。

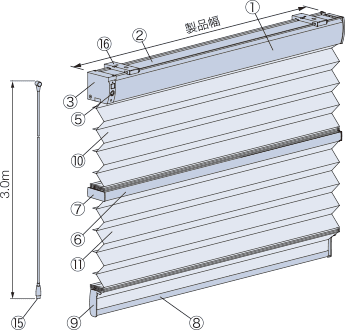

バッテリー仕様
※フィーユ各製品は正面付けの場合、取付けブラケットには、ブラケットスペーサー（⑰）が1個取付けられています。
持出し受光部（⑲）
※「コンセント仕様」の場合は、オプションとなります。
※「バッテリー仕様」で「赤外線リモコン操作」の場合、製品1台につき1個付属しています。
電源コード（⑭）
コードの長さは、0.5m、1m、2m、3m、5mから選べます。
ご指定がない場合は3mになります。
ワイヤークランプ（⑱）

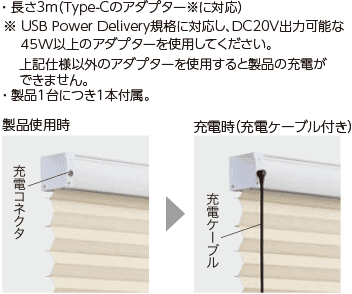

充電ケーブル（⑮）

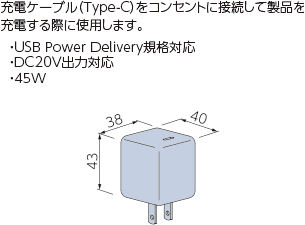

ACアダプター〈オプション〉（⑳）
補助バトン〈オプション〉（㉑）
| 部品名 | カラー |
|---|---|
| ① ヘッドボックス | 9色 |
| ② ボックスカバー | オフホワイト、ダークブラウン |
| ③ ボックスキャップ | ヘッドボックスと同系色 |
| ④ 受光部 | ホワイト、ブラック |
| ⑤ 充電コネクタ | - |
| ⑥ 中間レール | ヘッドボックスと同系色 |
| ⑦ 中間レールキャップ | ヘッドボックスと同系色 |
| ⑧ ボトムレール | ヘッドボックスと同系色 |
| ⑨ ボトムレールキャップ | ヘッドボックスと同系色 |
| ⑩ 上部生地 | - |
| ⑪ 下部生地 | - |
| ⑫ 昇降コード | 上下各生地と同系色 |
| ⑬ ピッチ保持コード | |
| ⑭ 電源コード | ホワイト、ブラック |
| ⑮ 充電ケーブル | ブラック |
| ⑯ 取付けブラケット | - |
| ⑰ 正面付け用ブラケットスペーサー（フィーユ製品のみ） | - |
| ⑱ ワイヤークランプ | 乳白色 |
| ⑲ 持出し受光部 | ホワイト、ブラック |
| ⑳ ACアダプター〈オプション〉 | ブラック |
| ㉑ 補助バトン〈オプション〉 | マットホワイト |

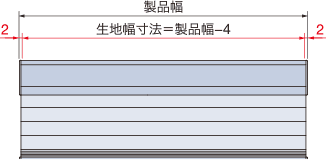

■製品幅と生地幅寸法
［単位：mm］

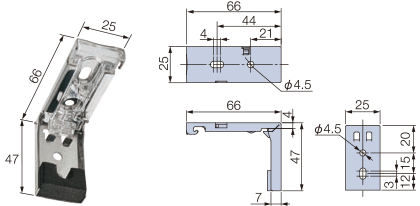

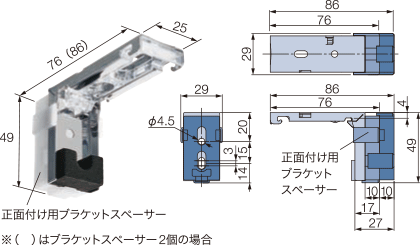

■取付けブラケット（⑯）
※付属取付ビス ⌀3.5×16(天井付け用)、⌀3.5×35(正面付け用)
天井付け
正面付け
※フィーユ各製品は正面付けの場合、取付けブラケットにあらかじめ、正面付け用ブラケットスペーサー(10mm厚)が1個取付けられています(上図部分)。
このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー(10mm厚)をさらに追加し(上図部分)、製品を取付けてください。
| 製品幅(W) | 個数 |
|---|---|
| ～1500mm | 2個 |
| ～2500mm | 3個 |
| ～3000mm | 4個 |
■電源コード・充電コネクタ・受光部の位置

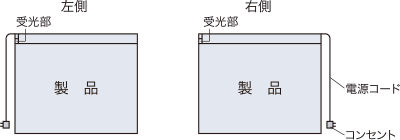

コンセント仕様
電源コードの出る位置は、左右どちらでもご指定できます。
受光部の位置は、必ず製品の左側になります。
※持出し受光部の出る位置は、必ず製品の右側になります。
「持出し受光部延長コード」を使用することで持出し受光部の位置を左側にすることも可能です(最大9m延長可)。

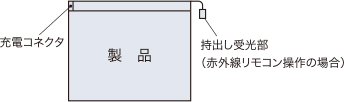

バッテリー仕様
充電コネクタの位置は、必ず製品の左側になります。
持出し受光部の出る位置は、必ず製品の右側になります。
- ※赤外線の受光部はヘッドボックスに内蔵されておりませんので、持出し受光部を使用してください。
- ※持出し受光部は、「持出し受光部延長コード」を使用することで受光部の位置を左側にすることも可能です(最大9m延長可)。
■リモコン・リモコンホルダー

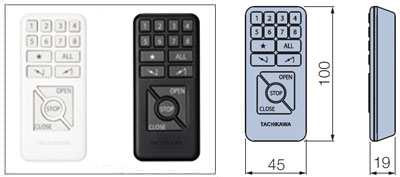

RFリモコン・赤外線リモコン
*RF:RadioFrequency
［単位：mm］
カラー：ホワイト・ブラック
付属品：単4乾電池（2本）
リモコンホルダー
リモコンを壁に設置する場合に使用
［単位：mm］
カラー：ホワイト・ブラック
付属品：取付けビス（Φ4×16）2本
- ※製品本体にはリモコンは含まれませんので、必ずいずれかのリモコンをご注文ください。

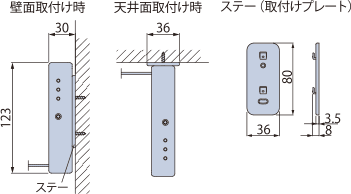

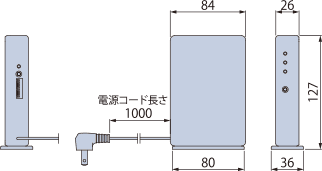

■IoTアダプタ
製品8台につき、IoTアダプタ1個必要です(製品からIoTアダプタまで20m以内)。
［単位：mm］
- カラー:ホワイト、ブラック
- 付属品:ステー(取付けプレート)1個、ワイヤークランプ(3個)、取付けビス(Φ4×16)2本
| 定格電圧 | AC100V±10% 50/60Hz |
|---|---|
| 消費電力 | 10W |
| 使用温度 | 0℃～50℃(結露なきこと) |

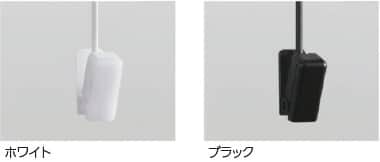

■持出し受光部
- 赤外線リモコンに使用します。リモコンは持出し受光部に向けて操作してください。
- コンセント仕様「赤外線リモコン操作」で、製品本体の受光部がカーテンボックスなどで隠れてしまう場合、別途ご注文が必要です。
- バッテリー仕様「スマホ操作」「RFリモコン操作」で赤外線リモコンを使用する場合、別途ご注文が必要です。
- ※バッテリー仕様「赤外線リモコン操作」の場合は、製品1台につき1個付属しています。
［単位：mm］
カラーは2色から選べます。
- ※持出し受光部(0.5mコード付き)は持出し受光部延長コードを使うことで、最大9mまで延長することができます。

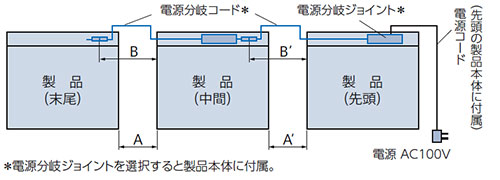

■電源分岐ジョイント
※コンセント仕様のみの対応 ※製品本体と同時にご注文ください。
１つの電源（コンセント）から電源を分岐して、隣接する複数台の製品へ電源を供給できます。最大10台まで接続可能です。製品間の距離(A)は2000mmまで対応可能です。
電源分岐コードの色はホワイト・ブラックの2色から選べます。
※ご指定がない場合はホワイトになります。
※電源分岐ジョイントの色はホワイトのみ。
| 製品間の距離(A) | 電源分岐コードの長さ(B) |
|---|---|
| 30mm以下 | 0.3m |
| 500mm以下 | 0.8m |
| 1000mm以下 | 1.3m |
| 2000mm以下 | 2.3m |
①接続するすべての製品の位置関係(先頭・中間・末尾)をご指定ください。
- ・製品2台を接続する場合
「先頭1台・末尾1台」が必要です。 - ・製品3台以上を接続する場合
「先頭1台・中間1～8台・末尾1台」が必要です。
②電源コードと電源分岐コードの出る位置をご指定ください。室内側から見て右側・左側を選べますが、接続する製品はすべて左右を統一してください。
③中間・末尾の製品は、表のように製品間の距離(A)を目安に電源分岐コードの長さ(B)を0.3m、0.8m、1.3m、2.3mからご指定ください。
※コードを取り回す場合は、製品間の距離に必要な長さを加算して、電源分岐コードの長さをご指定ください。
■製作可能寸法
| 電源仕様 | コンセント仕様 | バッテリー仕様 |
|---|---|---|
| 製品幅 | 510～2000mm | 700～2000mm |
| 製品高さ | 700～3000mm | 300～2800mm |
| 最大面積 | 6m2 | 5.6m2 |

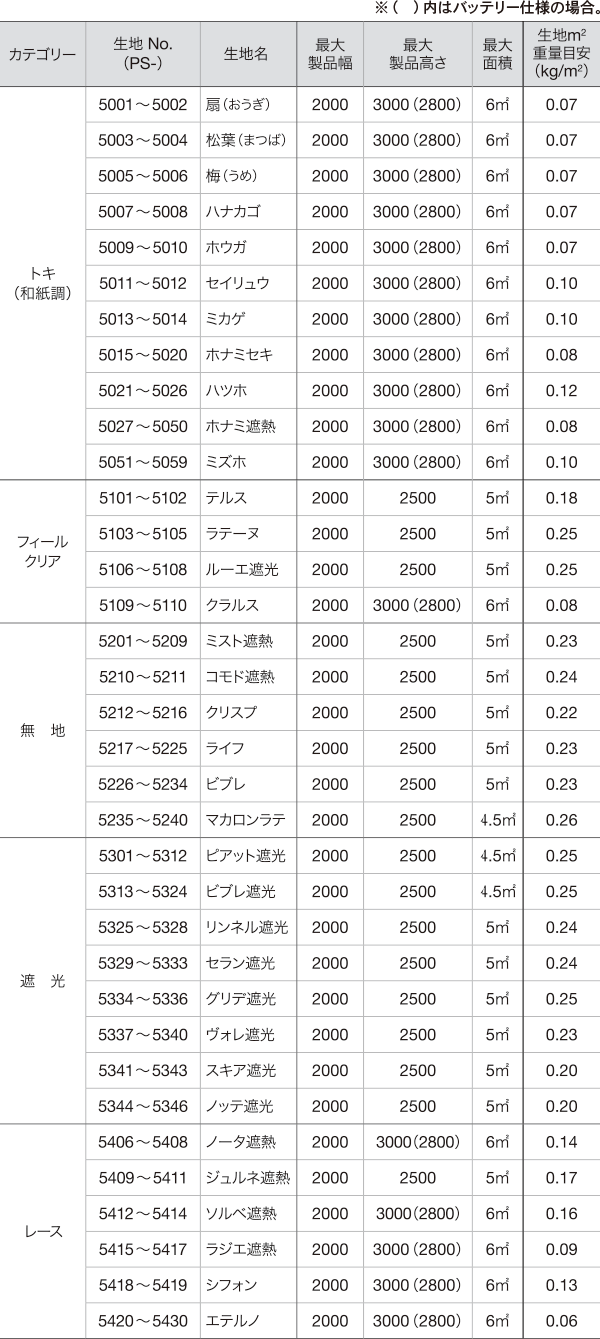

- ※生地によって製作可能寸法が異なります。
- ※幅695mm以下の場合、高さ1500mm以下での製作。
- ※バッテリー仕様： 高窓、カーテン等とのダブル使いの内側など、高温になる場所では使用できません。
■製品重量の目安
| 電源仕様 | 製品タイプ | 製品重量(kg) |
|---|---|---|
| コンセント 仕様 |
ペアタイプ | (製品幅×1.5)＋2.0＋(製品幅×製品高さ×(上部生地m2重量＋下部生地m2重量)×1.9) |
| シングルタイプ | (製品幅0.9)+1.4+(製品幅×製品高さ(生地m2重量1.9)) | |
| バッテリー 仕様 |
ペアタイプ | (製品幅1.5)+2.2+(製品幅×製品高さ(上部生地m2重量+下部生地m2重量)1.9) |
| シングルタイプ | (製品幅0.9)+1.6+(製品幅×製品高さ(生地m2重量1.9)) |
- ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
- ※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

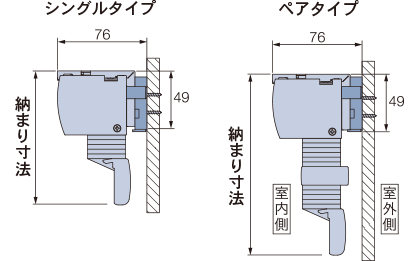

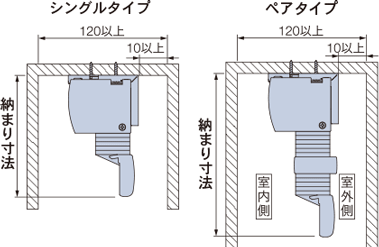

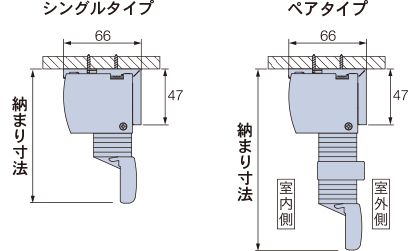

■納まり寸法目安
- ※寸法は計算値のため、実際の寸法と多少異なる場合があります。目安としてご使用ください。
- ※カーテンボックスや窓枠内に取付ける場合は、ブラケット背面を壁紙や窓（サッシ）から10mm以上離して取付けてください。
- ※正面付けの場合、取付けブラケットにはブラケットスペーサーが1個取付けられています。
［単位：mm］
天井付け
正面付け
天井付け(カーテンボックスへの取付け)
●たたみ込み寸法の目安
※生地をすべてたたみ上げた時の、取付けブラケット上端からボトムレール下端までの寸法です。
【参考】納まり寸法例
- ・ドレープ生地:ピアット遮光(PS-5301～5312)
- ・レース生地:エテルノ(PS-5420～5430)
- ・製品幅:～2000mmの場合
| 製品高さ | ペアタイプ | ペルレ ダブル | ペルレ |
|---|---|---|---|
| 500mm | 127mm | 163mm | |
| 1000mm | 140mm | 184mm | |
| 1500mm | 154mm | 205mm | |
| 2000mm | 167mm | 225mm | |
| 2500mm | 182mm | 248mm |
■電動部仕様
| 定格電圧 | AC100V±10% 50/60Hz |
|---|---|
| 消費電力 | 10W |
| 使用温度 | 0℃～50℃(結露なきこと)※1 |
| 待機電力 | 0.5W以下※2 |
- ※1 バッテリー仕様の場合、10℃～50℃。
- ※2 待機電力は実測値であり、保証値ではありません。
部品色
部品色は9色からお選びいただけます。ご指定がない場合は、マットホワイトになります。
- ・部品色（ヘッドボックス・中間レール※・ボトムレールの色）※ペアの場合
- ・昇降コードは生地※と同系色になります。（※ペアは上下各生地、ダブルは前後各生地と同系色）
マットホワイト
ライトグレー
ダークブラウン
ブラック
ファインホワイト(木目調)
ナチュラルブラウン(木目調)
グレージュ(木目調)
セピア(木目調)
ダークブラウン(木目調)

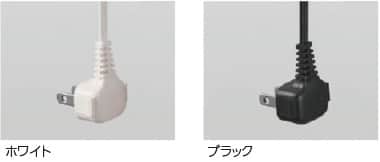

■電源コード
- 電源コードの色は2色から選べます。
- ご指定がない場合は、ホワイトになります。
■持出し受光部
- 電源コードの色は2色から選べます。
- ご指定がない場合は、ホワイトになります。
操作方法

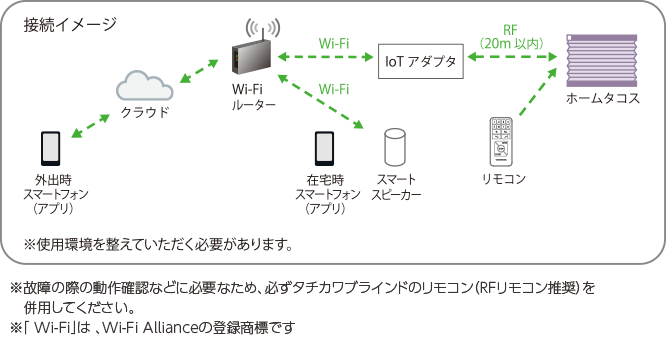

■スマホ操作
※スマホで操作は、IoTアダプタの別途手配が必要です。
登録可能台数：IoTアダプタ1個あたり8台（IoTアダプタの個数の制限なし）

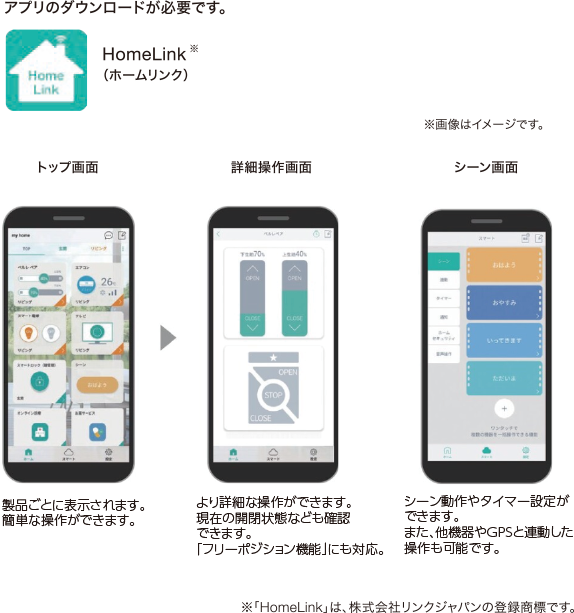

- スマートフォンのアプリで操作ができます。
- 距離の制限がなく、外出先からの操作も可能です。
- 複数の家電とまとめて操作をしたり、スマートスピーカーと連携したり、スマートな操作感が魅力です。
- 便利な｢フリーポジション機能」も対応しています。
※故障の際の動作確認などに必要なため、必ずタチカワブラインドのリモコン（RFリモコン推奨）を併用してください。
スマホ操作なら、こんなことができます！
- ※使用環境を整えていただく必要があります。
- ※ご使用の機器によって、対応しない機能もあります。
■RFリモコン操作
- 電波を用いたリモコンです。
- 製品にリモコンを向けなくても操作できます。
- 家具などの障害物があっても信号が届くので、離れた場所からの操作も可能です。
- 便利な「フリーポジション機能」も搭載しています。
赤外線リモコンやスマート家電リモコン(赤外線家電リモコン)を併用することもできます。

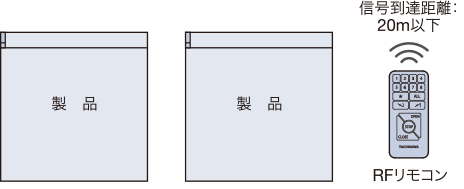

信号到達距離：約20m
登録可能台数：最大8グループ（台数の制限なし）
■赤外線リモコン操作
※バッテリー仕様の場合、「赤外線リモコン操作」は、「スマホ操作」「RFリモコン操作」と比較して、バッテリーの消費が約3倍になり、充電頻度が高くなります。
- 赤外線を用いたリモコンです。
- テレビなどのリモコンと同じように製品に向けて操作します。
- 便利な「フリーポジション機能」も搭載 しています。

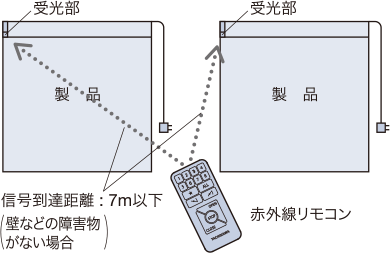

コンセント仕様の場合

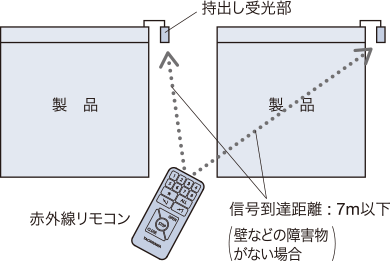

バッテリー仕様の場合
信号到達距離:約7m
登録可能台数:最大8グループ(台数の制限なし)
- ※製品を一斉に動かすには、すべての受光部を、リモコンからの信号を受信できる場所に設置する必要があります。
- ※リモコンの個数を増やしても(上限なし)、同じ空間(赤外線リモコンの信号が届く範囲)で制御できるのは8グループまでとなります。
【注意】赤外線リモコンの持出し受光部の設置場所について
赤外線リモコンは、赤外線信号を使用しているため、持出し受光部を下記のような「赤外線の強い場所」に設置すると、誤作動を起こしたり、リモコン操作を受け付けなくなる場合があります。持出し受光部の設置場所には充分ご注意ください。
- ①直射日光の当たる場所や、直接当たらなくても直射光が反射して眩しい場所
- ②白熱灯、ヒーターや暖房器具など高熱を発する機器の近く。
- ③蛍光灯など照明器具の近く。
- ④ホームセキュリティなどのセンサー用赤外線が照射されている領域。
- ⑤その他赤外線式リモコンや、赤外線を出す機器の近く。
その他機器との接続

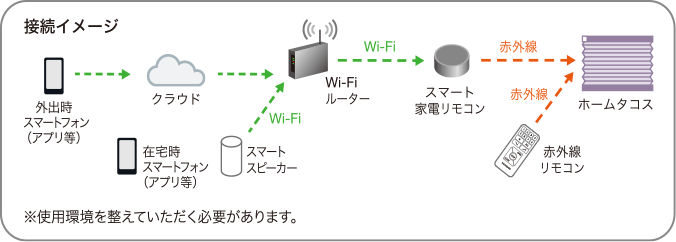

■スマート家電リモコンとの接続
- スマート家電リモコンとは、既存の家電製品のリモコンの赤外線信号を登録することで、今まで使っていた赤外線リモコンの家電をスマート家電として使える機器のことです。
- 『スマートリモコン』『スマート家電コントローラー』などとも言われます。
- 『Wi-Fi環境』・『スマート家電リモコン』・『スマートスピーカー』の3つがあれば、テレビやエアコンなど赤外線リモコンで操作できる家電製品はもちろん、ホームタコスの製品(赤外線リモコン操作)も、音声操作で動かせます。
- ※スマート家電リモコンやAIアシスタント、スマートフォンなどのデバイス、アプリ等の登録・設定作業は対応いたしかねます。
- ※故障の際の動作確認などに必要なため、必ずタチカワブラインドの赤外線リモコンを併用してください。
- ※動作の対応状況は、スマート家電リモコンやスマートスピーカー等のメーカーや機種によって変わる場合があります。
- ※スマート家電リモコンやスマートスピーカー等での製品の動作は保証いたしかねます。
- スマート家電リモコン(赤外線家電リモコン)を併用する場合は、赤外線リモコンを別途ご注文が必要です。
- ※「Wi-Fi」は、Wi-FiAllianceの登録商標です。
採寸方法
天井付け(窓枠内に取付ける場合)
・幅は窓枠の上部（幅①）、下部（幅②）、中央部（幅③）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。
・高さは窓枠の左部（高さ④）、右部（高さ⑤）、中央部（高さ⑥）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。
正面付け(窓枠を覆う場合)
・幅、高さとも窓枠（幅①～③、高さ④～⑥）の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)
・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。
- ※1 天井付け（窓枠内に取付ける）の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
- ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。
取付方法
取付けの際は、製品に添付の取扱説明書をご覧ください。
【1】取付けブラケットの取付け
製品本体のヘッドボックスの端から50～80mm内側に、取付けブラケットをビスで固定してください。
●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1～3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。
天井付け
※窓枠内やカーテンボックス内に天井付けで取付ける場合は、取付けブラケットの背面を窓（サッシ）や壁面から10mm以上離して取付けてください。
正面付け
※取付けブラケットにあらかじめ、正面付け用ブラケットスペーサー（10mm厚）が1個取付けられています。このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー（10mm厚）をさらに追加してから、ブラケットを取付けてください。
【2】製品の取付け
①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

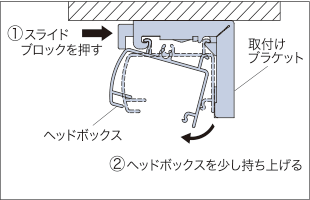

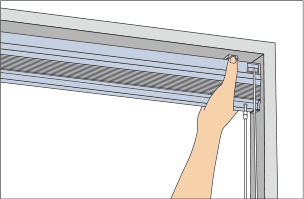

【3】取外し方法
- ①取付けブラケットのスライドブロックを指で押し込みながら、
- ②ヘッドボックスを矢印の方向に引き、
- ③取付けブラケットのツメからヘッドボックスを外してください。
高さ調整機能について
取付け後に、製品高さを最大約10mm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。マイナスドライバーでネジを回して、高さを縮めることができます。
- ※ご注文の製品高さよりも長くすることはできません。
価格
価格はお選びいただいた生地により異なります。
「操作方法の種類」をご確認のうえ、算出してください。
-
■ホームタコス ペアタイプ
製品本体価格(必須)※1
(ワンチェーン操作)＋
電動部価格(必須)
コンセント仕様：¥66,000
バッテリー仕様:¥99,000＋
リモコン価格(必須)※2
＋
IoTアダプタ価格※3
(スマホ操作のみ(必須))＋
持出し受光部価格 ※4
＋
オプション部品価格 ※5
-
■ホームタコス シングルタイプ
製品本体価格(必須)※1
(チェーン操作)＋
電動部価格(必須)
コンセント仕様：¥44,000
バッテリー仕様:¥77,000＋
リモコン価格(必須)※2
＋
IoTアダプタ価格※3
(スマホ操作のみ(必須))＋
持出し受光部価格 ※4
＋
オプション部品価格 ※5
-
- ※1:製品本体価格は、各商品（ワンチェーン操作・チェーン操作）の価格になります。
- ※2:リモコン価格は製品本体価格には含まれませんので、必要な操作のリモコン価格を加算してください。
- ・「スマホ操作」の場合も、リモコンを手配してください(RFリモコンを推奨)。故障の際の動作確認などに必要となります。
- ・スマート家電リモコン(赤外線家電リモコン)を併用する場合は、赤外線リモコンを手配してください。故障の際の動作確認などに必要となります。
- ※3:製品8台につき、IoTアダプタ1個必要です。IoTアダプタ価格は製品本体価格には含まれませんので、必要な個数分価格を加算してください。
- ※4:持出し受光部は、バッテリー仕様「赤外線リモコン操作」の場合は製品1台につき1個付属します。
- ・コンセント仕様「赤外線リモコン操作」で、製品本体の受光部がカーテンボックスなどで隠れてしまう場合は、別途手配が必要になるので価格を加算してください。
- ・バッテリー仕様「スマホ操作」「RFリモコン操作」で赤外線リモコンを使用する場合は、別途手配が必要になるので価格を加算してください。
- ※5:オプション・その他部品が必要な場合は、下表から選んで価格を加算してください。
-
●リモコン ※製品本体には含まれません。
RFリモコン
(ホワイト・ブラック)¥16,500
リモコンホルダーは付属していません。 赤外線リモコン
(ホワイト・ブラック)¥5,500
リモコンホルダー
(ホワイト・ブラック)¥550
リモコンを壁に設置する場合に使用。 -
●IoTアダプタ
IoTアダプタ
(ホワイト・
ブラック)¥53,900
「スマホ操作」の場合、別途手配が必要です。
製品8台につき、1個必要です(製品からIoTアダプタまで20m以内)。 -
●持出し受光部
持出し受光部
(コード長0.5m)¥3,300
コンセント仕様｢赤外線リモコン操作｣で、製品本体の受光部がカーテンボックスなどで隠れてしまう場合に使用(ホワイト・ブラック)。
- ※バッテリー仕様「赤外線リモコン操作」の場合、製品1台につき1個付属。
- ※バッテリー仕様「スマホ操作」「RFリモコン操作」の場合は別途手配が必要です。
持出し受光部
延長コード(1m)¥1,980
持出し受光部（0.5ｍコード付き）と製品本体の間を延長する場合に使用(ホワイト・ブラック)。
※最大9m延長できます。持出し受光部
延長コード(3m)¥2,937
-
●オプション
コンセント仕様用 電源分岐
ジョイント¥2,750
１つの電源（コンセント）から電源を分岐して、隣接する複数台の製品へ電源を供給できます。 バッテリー仕様用 AC
アダプター¥8,250
充電ケーブル(Type-C)をコンセントに接続するときに使用(ブラック)。 補助バトン

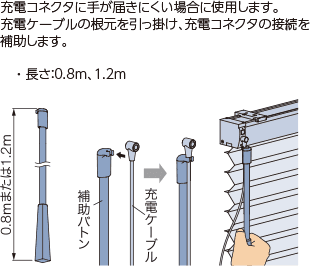

(0.8m)¥2,750
充電コネクタに手が届きにくい場合に使用(マットホワイト)。 補助バトン
(1.2m)●その他部品
ワイヤークランプ ¥99
コード類を固定する補助部品(乳白色)。製品1台につき3個付属しています。
