部品色タチカワ・プリーツスクリーン「ハンドル式」

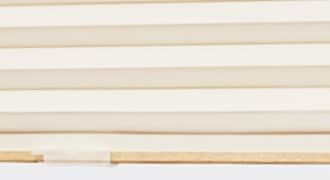

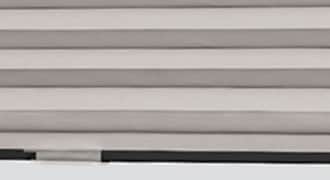

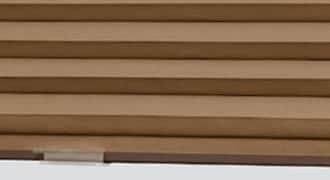

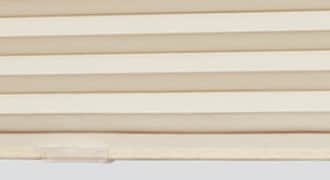

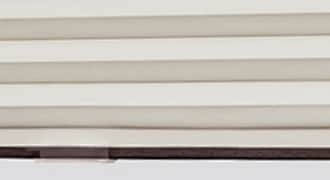

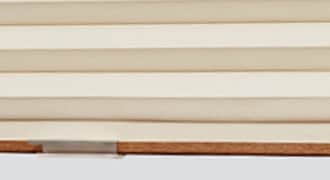

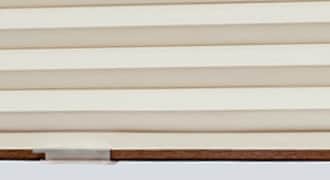

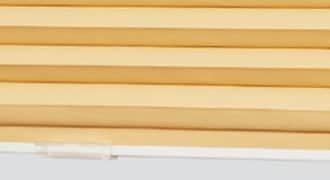

部品色(ヘッドボックス・中間レール・ボトムレールの色）は10色からお選びいただけます。ご指定がない場合は、オフホワイトになります。
※ハンドルは「クリアー」、昇降コードは上下各生地と同系色になります。
※写真はシングルタイプの場合です。

オフホワイト

ダークブラウン

ブラック

ホワイト(木目調)

ナチュラルブラウン(木目調)

ブラウン(木目調)

セピア(木目調)

ダークブラウン(木目調)

操作位置タチカワ・プリーツスクリーン「ハンドル式」

※ハンドル式の操作位置は中央のみになります。

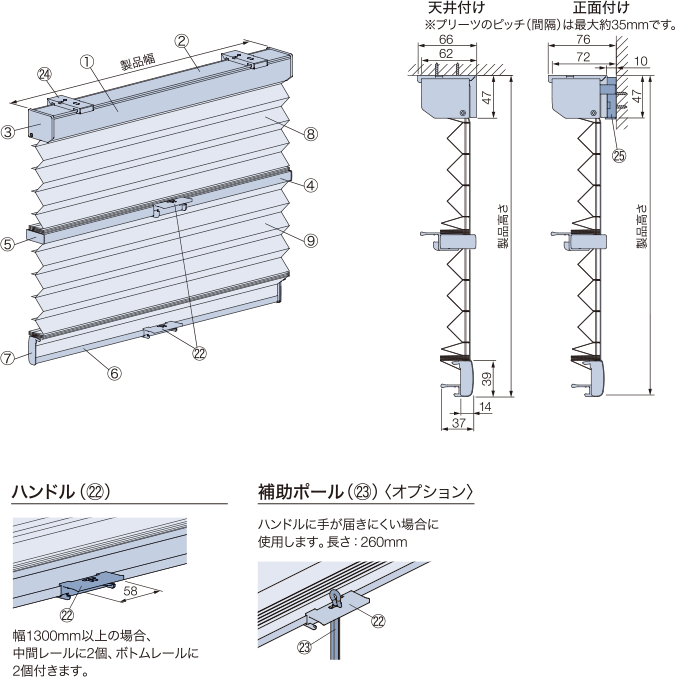

操作方法タチカワ・プリーツスクリーン「ハンドル式」

製品全体の昇降・上下生地の切替えをハンドルで行います。製品サイズにより、ハンドルの付属個数が異なります。ハンドルが2個付いてる場合は、両方のハンドルを同時に操作します。
※ボトムレールや中間レールを直接つかんで操作すると故障の原因となります。

製品全体の昇降

製品全体を上げるときは、上部生地をすべてたたみ上げた状態で行ってください。すべてたたみ上がっていない状態で操作すると故障の原因となります。

【降ろすとき▼】

ハンドルをつまみ、ボトムレールを止めたい位置まで降ろします。

【上げるとき▲】

ハンドルをつまみ、ボトムレールを止めたい位置まで上げます。

上下生地の切替え（中間レールの昇降）

中間レールのハンドルを上下させることで、上下生地の分量を調節できます。

【上部生地の分量を増やすとき】

中間レールのハンドルをつまみ、止めたい位置まで降ろします。

【下部生地の分量を増やすとき】

中間レールのハンドルをつまみ、止めたい位置まで上げます。

採寸方法タチカワ・プリーツスクリーン「ハンドル式」

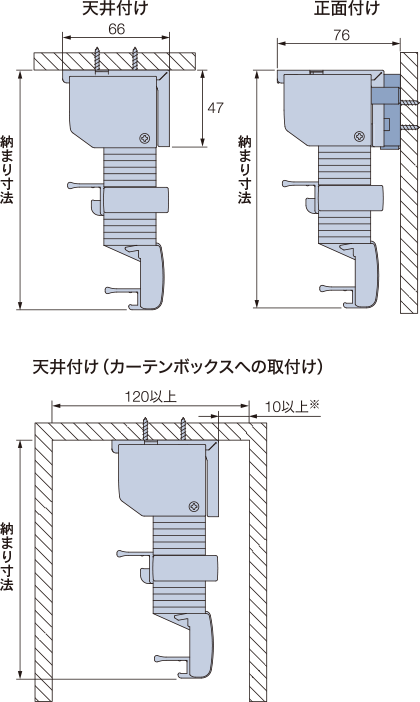

天井付け(窓枠内に取付ける場合)

・幅は窓枠の上部（幅①）、下部（幅②）、中央部（幅③）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部（高さ④）、右部（高さ⑤）、中央部（高さ⑥）の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

・幅、高さとも窓枠（幅①〜③、高さ④〜⑥）の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・正面付けの場合は、取付けブラケットにあらかじめ、正面付け用ブラケットスペーサー（1cm厚）が一個取付けられています。このブラケットを使用しても窓枠などに製品がぶつかる場合は、製品同梱の正面付け用ブラケットスペーサー(1cm厚)をさらに追加し、製品を取付けてください。

• ※1 天井付け（窓枠内に取付ける）の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
• ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法タチカワ・プリーツスクリーン「ハンドル式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から50〜80mm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜3個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

天井付け

正面付け

【2】製品の取付け

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

高さ調整機能についてタチカワ・プリーツスクリーン「ハンドル式」

取付け後に、製品高さを最大約1cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるので便利。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。マイナスドライバーでネジを回して、高さを最大約1cm縮めることができます。

※ご注文の製品高さよりも長くすることはできません。
