タチカワ・ハニカムスクリーン「ブレア」

ブレアペアワンチェーン式製品仕様

製品の昇降と上下生地の切替えを、1本のチェーンで行います。チェーンを引くと生地が上がり、少し引いて手を放すと生地がゆっくりと自動で降ります。大きな窓でも軽い力で操作できます。腰高窓やテラスにもオススメです。

シングル・ワンチェーン式

●製品タイプ概要
操作方法	ワンチェーン式
製作可能寸法	製品幅(W)：42～300cm 製品高さ(H)：30～300cm 最大面積：7.5m²

※幅69.5cm以下の場合、高さ150cm以下での製作。幅200.5cm以上の場合、高さ250cm以下での製作。
※レース生地は、「エテルノ」は幅290.5cm以上、「ラジエ遮熱」は幅200.5cm以上の場合、製品幅の中央で生地が重ね合わせ（ジョイント）になります。
※メライト遮光の最大面積：6m²
※ストラル遮光の最大面積：4.5m²

●対応生地一覧
カテゴリー	無地	遮光	遮光	レース	レース
生地No.(HS-)	1001～1006	1101～1103・1106	1111～1116	1201～1207・1209・1210	1221～1223
生地名	メライト	メライト遮光	ストラル遮光	エテルノ	ラジエ遮熱
透過性		遮光1級(B)	遮光1級(A)
コード式幅:高さ比率	1:10以下	1:8以下	1:10以下	-	-
生地重量目安 (kg/m²)	0.17	0.24	0.33	0.06	0.09

は生地の透過性を表しています。

製品仕様・構造図
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

■構造

［単位：mm］
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

●各部の名称※全体図を参照
部品名	材質	備考
① 取付けブラケット	ステンレス鋼板プレス成形品・樹脂成形品	-
② ヘッドボックス	アルミ押出し形材	オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色
④ ボックスキャップ	樹脂成形品	ヘッドボックスと同系色
⑪ 操作チェーン	樹脂成形品・化学繊維	ヘッドボックスと同系色
⑫ コードクリップ	樹脂成形品	クリアー ※お子さまの手が届かないよう操作チェーンを束ねる部品。
⑬ 操作部	樹脂成形品	ヘッドボックスと同系色誤った操作をした場合など、通常操作以上の力が掛かると、製品を保護するため操作チェーンが空回りする装置が組み込まれています。
⑭ セーフティーチェーン	樹脂成形品	ヘッドボックスと同系色 ※操作チェーンに通常操作以上の力が掛かると外れる部品。
⑯ 上部生地	ポリエステル繊維	-
⑰ 下部生地	ポリエステル繊維	-
⑱ 昇降コード	化学繊維	レース生地と同系色
⑲ ピッチ保持コード	化学繊維	上下各生地と同系色
⑳ 中間レール	アルミ押出し形材	ヘッドボックスと同色
㉑中間レールキャップ	樹脂成形品	ヘッドボックスと同系色
㉒ボトムレール	アルミ押出し形材	ヘッドボックスと同色
㉓ボトムレールキャップ	樹脂成形品	ヘッドボックスと同系色

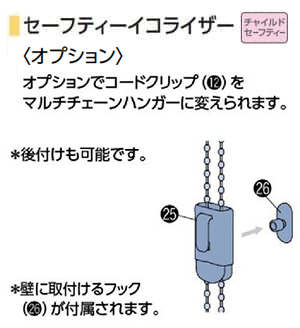

㉕マルチチェーンハンガー〈オプション〉	樹脂成形品	クリアーお子さまの手が届かないよう操作チェーンを束ねる部品。
㉖フック〈オプション〉	樹脂成形品	クリアーマルチチェーンハンガー〈オプション〉に付属。

●取付けブラケット

［単位：mm］

天井付け・正面付け共通

ブラケット

付属個数
製品幅(W)	個数
42～150cm	2個
～250cm	3個
～300cm	4個

●製品幅(W)と生地幅寸法

［単位：mm］

製品幅と生地幅寸法

操作方法	a寸法 (非操作側)	b寸法 (操作側)
ワンチェーン式	2mm	2mm

●製品重量の目安

（製品幅×1.3）＋ 1.5 ＋ {製品幅×製品高さ×(ドレープ生地m²重量＋レース生地m²重量×1.4)} (kg)

生地名	生地No. (HS-)	カテゴリー	生地重量目安 (kg/m²)
メライト	1001～1006	無地	0.17
メライト遮光	1101～1103・1106	遮光	0.24
ストラル遮光	1111～1116	遮光	0.33
エテルノ	1201～1207・1209・1210	レース	0.06
ラジエ遮熱	1221～1223	レース	0.09

※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

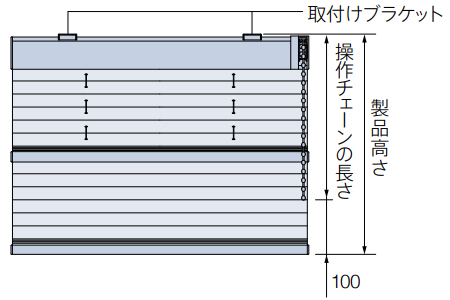

●操作チェーンの長さ

操作チェーンの長さ＝製品高さ - 100mm

［単位：mm］

操作チェーンの長さ

※高窓等に取付ける際、操作チェーンを長くしたい場合は、1cm単位で指定することもできます。(最短：20cm)ただし上記寸法より短くすることはできません。
※小さなお子さまがいる場合などは、製品に付属されている「コードクリップ」を使い、危険のないよう手の届かない位置まで操作チェーンをたくし上げてください。

※製品取付高さなど考慮の上、床面から操作チェーンの下端までを103cm以上にご指定いただくと、小さなお子さまの首や体に引っ掛かりにくくなります。(103cm：6歳児のあご下までの長さ(JIS A 4811基準))。

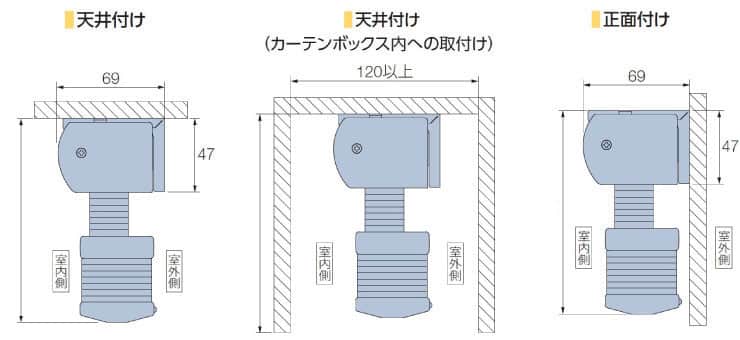

■納まり寸法の目安

操作方法・生地によって納まり寸法が異なります。

※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

［単位：mm］

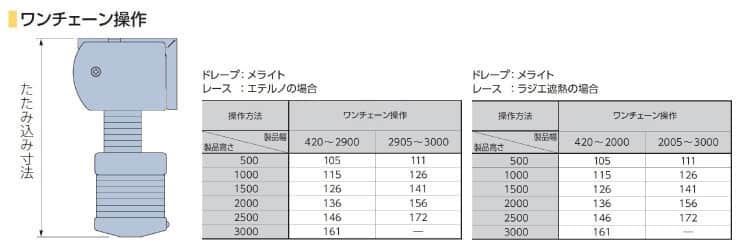

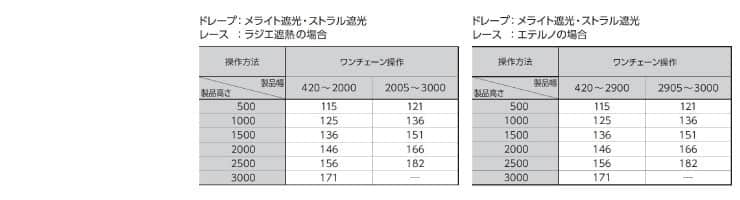

■たたみ込み寸法の目安

ハニカムスクリーンをすべてたたみ上げた時の、取付ブラケット上端からボトムレール下端までの寸法です。

※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

［単位：mm］

部品色
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

部品色(ヘッドボックス・ボトムレール・操作部・操作チェーンの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイト[No.13]になります。

No.13 オフホワイト

No.667 ダークブラウン

No.5 ブラック

No.130 ホワイト(木目調)

No.250 ナチュラルブラウン(木目調)

No.620 ブラウン(木目調)

No.276 セピア(木目調)

No.280 ダークブラウン(木目調)

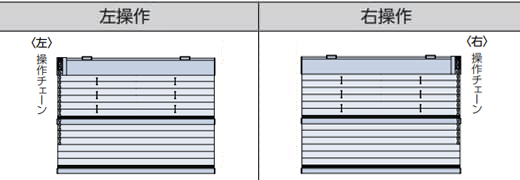

操作位置
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

※製品全体の昇降を行う側が操作位置になります(ハンドル式を除く)。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。

操作方法
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

製品全体の昇降・上下生地の切替えを1本の操作チェーンで行います。

■製品全体の昇降

製品全体を上げるときは、上部生地をすべてたたみ上げた状態で行ってください。すべてたたみ上がっていない状態で操作すると故障の原因となります。

降ろすとき

【降ろすとき▼】

室外側(奥)の操作チェーンを少し下に引き、手を緩めると生地がゆっくり自動的に降ります。

※途中で止める場合は、室外側(奥)の操作チェーンを少し引きます。

上げるとき

【上げるとき▲】

室外側(奥)の操作チェーンを下に引き、手を放すとその位置で生地が止まります。

■上下生地の切替え（中間レールの昇降）

室内側(手前)の操作チェーンで中間レールを上下させることで、上下生地の分量を調節できます。

降ろすとき

【上部生地の分量を増やすとき】

室内側(手前)の操作チェーンを少し下に引き、手を緩めると中間レールがゆっくり自動的に降ります。

※途中で止める場合は、室内側(手前)の操作チェーンを少し引きます。

上げるとき

【下部生地の分量を増やすとき】

室内側(手前)の操作チェーンを下に引くと中間レールが上がり、手を放すとその位置で止まります。

採寸方法
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

・幅、高さとも窓枠(幅①～③、高さ④～⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。
ブラケットスペーサーの詳細はこちら

※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から5～8cm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1～2個の取付けブラケット位置を決めてください。

●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

●天井付け

天井付け(ワンチェーン式)

●正面付け

正面付け(ワンチェーン式)

【2】製品の取付け

製品の取付け

製品の取付け1

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け2

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

※取付け後に、製品高さを最大約15mm短くできる「高さ調整」がついてます。製品を取付けた状態のままで簡単に行えます。

【3】製品の取外し

製品の取外し

製品の外し1

①取付けブラケットのスライドブロックを指で押し込みながら、
②ヘッドボックスを矢印の方向に引き、
③取付けブラケットのツメからヘッドボックスを外してください。

高さ調整機能について
タチカワ・ハニカムスクリーンブレアペア「ワンチェーン式」

取付け後に、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるのでとても便利です。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。コインやマイナスドライバーでネジを回して、高さを最大約1.5cm縮めることができます。
