タチカワ・ハニカムスクリーン「ブレア」
ホームタコス ブレア ペア 電動式製品仕様
リモコンやスマートフォンで操作する電動タイプ。手の届かない高窓や複数ある大きな窓でも簡単に操作できます。
| 電源仕様 | コンセント仕様 | バッテリー仕様 |
|---|---|---|
| 操作方法 | ①スマホ操作 ②ＲＦリモコン操作 ③赤外線リモコン操作 |
①スマホ操作 ②ＲＦリモコン操作 ③赤外線リモコン操作 |
| 製品幅 | 51～300cm | 30～300cm |
| 製品高さ | 70～300cm | 30～280cm |
| 最大面積 | 7.5m2 | 7.5m2 |
- ※レース生地は、「ラジエ遮熱」は幅200cm以上の場合、製品幅の中央で生地が重ね合わせ（ジョイント）になります。
- ※幅69.5cm以下の場合、高さ150cm以下での製作。
- ※幅200.5cm以上の場合、高さ250cm以下での製作。
- ※メライト遮光、ストラル遮光の最大面積：6m2
- ※バッテリー仕様：高窓、カーテン等とのダブル使いの内側など、高温になる場所では使用できません。
| カテゴリー | 無地 | 遮光 | 遮光 | レース | レース |
|---|---|---|---|---|---|
| 生地No.(HS-) | 1001～1006 | 1101～1103・1106 | 1111～1116 | 1201～1207・1209・1210 | 1221～1223 |
| 生地名 | メライト | メライト遮光 | ストラル遮光 | エテルノ | ラジエ遮熱 |
| 透過性 |  |
遮光1級(B) | 遮光1級(A) |  |
 |
| 生地重量目安 (kg/m2) |
0.17 | 0.24 | 0.33 | 0.06 | 0.09 |
- は生地の透過性を表しています。

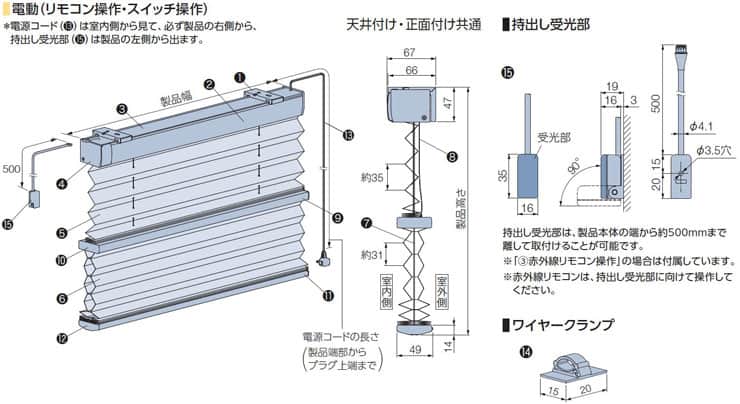

製品仕様・構造図
タチカワ・ハニカムスクリーン ホームタコス ブレア ペア「電動式」
■構造
［単位：mm］
※図はレースを上部にした場合。
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。
| 部品名 | 材質 | 備考 |
|---|---|---|
| ① ヘッドボックス | アルミ押出し形材 | マットホワイト、ライトグレー、ダークブラウン、ブラック、木目調シートラッピング5色 |
| ② ボックスカバー | 樹脂成形品 | オフホワイト、ダークブラウン |
| ③ ボックスキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ④ 受光部 | - | ホワイト、ブラック |
| ⑤ 充電コネクタ | - | - |
| ⑥ 中間レール | アルミ押出し形材 | ヘッドボックスと同系色 |
| ⑦ 中間レールキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑧ ボトムレール | アルミ押出し形材 | ヘッドボックスと同系色 |
| ⑨ ボトムレールキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑩ 上部生地 | ポリエステル繊維 | - |
| ⑪ 下部生地 | ポリエステル繊維 | - |
| ⑫ 昇降コード | 化学繊維 | 上下各生地と同系色 |
| ⑬ ピッチ保持コード | 化学繊維 | 上下各生地と同系色 |
| ⑭ 電源コード | - | ホワイト、ブラック ※電源コードの長さは、0.5、1.0、2.0、3.0、5.0mから選べます。ご指定がない場合は3.0mとなります。 |

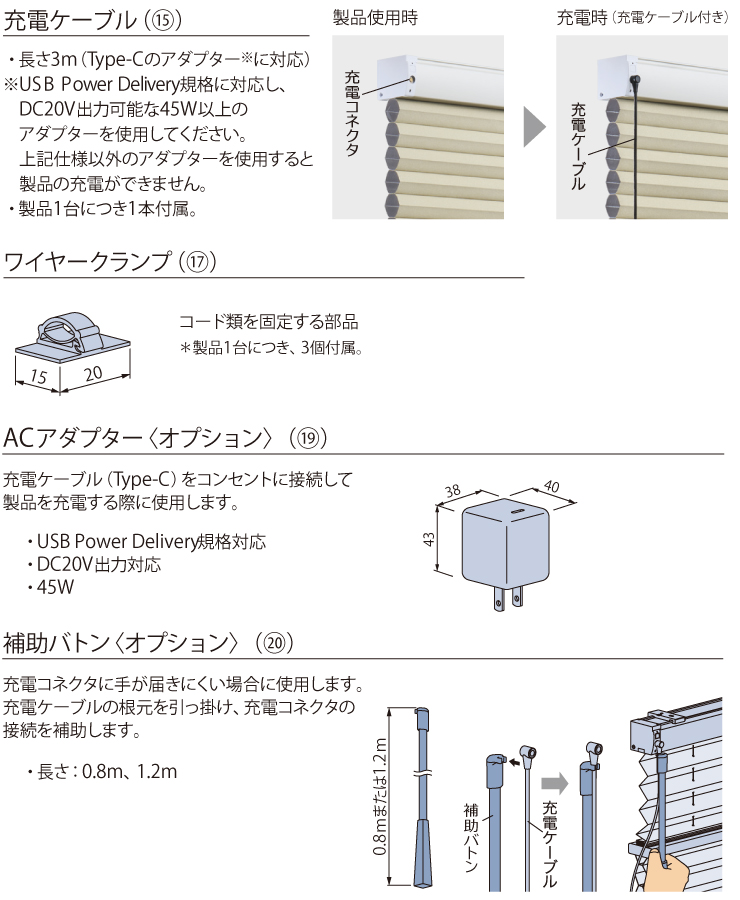

| ⑮ 充電ケーブル | - | ブラック |
| ⑯ 取付けブラケット | ステンレス鋼板プレス成形品・樹脂成形品 | - |
| ⑰ ワイヤークランプ | 樹脂成形品 | 乳白色 ※コード類を固定する部品。製品1台につき3個付属しています。 |
| ⑱ 持出し受光部(オプション) | 樹脂成形品・他 | ホワイト、ブラック ※バッテリー仕様「赤外線リモコン操作」のみの場合は付属しています。コードの長さは0.5m。 |
| ⑲ ACアダプター(オプション) | - | ブラック |
| ⑳ 補助バトン(オプション) | - | マットホワイト |
●取付けブラケット
［単位：mm］
天井付け・正面付け共通
| 製品幅(W) | 個数 |
|---|---|
| ～150cm | 2個 |
| ～250cm | 3個 |
| ～300cm | 4個 |
●製品幅(W)と生地幅寸法
［単位：mm］
●製品重量の目安
コンセント仕様：(製品幅×1.8)＋2.0＋(製品幅×製品高さ×(上部生地m2重量+下部生地m2重量)×1.4) (kg)
バッテリー仕様：(製品幅×1.8)＋2.2＋(製品幅×製品高さ×(上部生地m2重量+下部生地m2重量)×1.4) (kg)
| 生地名 | 生地No. (HS-) |
カテゴリー | 生地重量目安 (kg/m2) |
|---|---|---|---|
| メライト | 1001～1006 | 無地 | 0.17 |
| メライト遮光 | 1101～1103・1106 | 遮光 | 0.24 |
| ストラル遮光 | 1111～1116 | 遮光 | 0.33 |
| エテルノ | 1201～1207・1209・1210 | レース | 0.06 |
| ラジエ遮熱 | 1221～1223 | レース | 0.09 |
- ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
- ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●電動部仕様
| 定格電圧 | AC100V±10% 50/60Hz |
|---|---|
| 消費電力 | 27W以下 |
| 使用温度 | 0℃～50℃(結露なきこと) |
| 待機電力 | 0.5W以下 |
- ※使用温度はバッテリー仕様の場合、10℃～50℃
- ※待機電力は実測値であり、保証値ではありません。
■電源コード・持出し受光部の出る位置
電源コードの出る位置は、左右どちらでもご指定できます。
受光部の位置は、必ず製品の左側になります。
- ※持出し受光部の出る位置は、必ず製品の右側になります。「持出し受光部延長コード」を使用することで持出し受光部の位置を左側にすることも可能です(最大9m延長可)。
充電コネクタの位置は、必ず製品の左側になります。
持出し受光部の出る位置は、必ず製品の右側になります。
- ※赤外線の受光部はヘッドボックスに内蔵されておりませんので、持出し受光部を使用してください。
- ※持出し受光部は、「持出し受光部延長コード」を使用することで受光部の位置を左側にすることも可能です(最大9m延長可)。

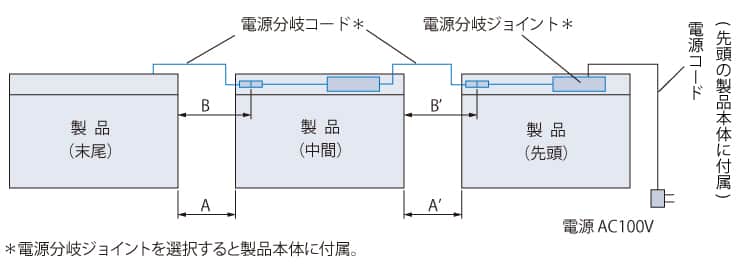

■電源分岐ジョイント
1つの電源(コンセント)から電源を分岐して、隣接する複数台の製品へ電源を供給できます。
最大10台まで接続可能です。製品間の距離（A）は200cmまで対応可能です。
- ※コンセント仕様のみの対応
| 製品間の距離（A） | 電源分岐コードの長さ（B） |
|---|---|
| 3cm以下 | 0.3m |
| 50cm以下 | 0.8m |
| 100cm以下 | 1.3m |
| 200cm以下 | 2.3m |
電源分岐コードの色
ホワイト・ブラックの2色から選べます。ご指定がない場合は、ホワイトになります。
- ※電源分岐ジョイントの色はホワイトのみ。
①接続するすべての製品の位置関係（先頭・中間・末尾）をご指定ください。
- ・製品２台を接続する場合
- 「先頭1台・末尾1台」が必要です。
- ・製品３台以上を接続する場合
- 「先頭1台・中間1～8台・末尾１台」が必要です。
②電源コードと電源分岐コードの出る位置をご指定ください。室内側から見て右側・左側を選べますが、接続する製品はすべて左右を統一してください。
③中間・末尾の製品は、左表のように製品間の距離（A）を目安に電源分岐コードの長さ（B）を0.3m、0.8m、1.3m、2.3mからご指定ください。
また、壁などの色を考慮して、電源分岐コードの色（ホワイト・ブラック）をご指定ください。
- ※ご指定がない場合は、ホワイトになります。
- ※コードを取り回す場合は、製品間の距離に必要な長さを加算して、電源分岐コードの長さをご指定ください。
■たたみ込み寸法の目安
ハニカムスクリーンをすべてたたみ上げた時の、取付ブラケット上端からボトムレール下端までの寸法です。
- ※ジョイント部は生地が重なり、たたみ込み寸法が大きくなります。
- ※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。
［単位：mm］
| 製品幅(W)→ 製品高(H)↓ |
～290cm |
|---|---|
| 50cm | 11.2cm |
| 100cm | 12.2cm |
| 150cm | 13.3cm |
| 200cm | 14.3cm |
| 250cm | 15.3cm |
| 300cm | 16.8cm |
- ※ブレア ペアは、生地の種類・製品幅により、レースが幅寸法の中央で重ね合わせ（ジョイント）になります。この場合は、上記寸法よりも1～8cm大きくなります。
部品色
タチカワ・ハニカムスクリーン「電動式」
部品色(ヘッドボックス・ボトムレールの色)は9色からお選びいただけます。ご指定がない場合は、マットホワイト[No.125]になります。
No.125 マットホワイト
No.127 ライトグレー
No.667 ダークブラウン
No.5 ブラック
No.193 ファインホワイト(木目調)
No.250 ナチュラルブラウン(木目調)
No.295 グレージュ(木目調)
No.276 セピア(木目調)
No.280 ダークブラウン(木目調)
オプション
タチカワ・ハニカムスクリーン ホームタコス ブレア ペア「電動式」
●RFリモコン/赤外線リモコン
カラー：ホワイト・ブラック
付属品：単4乾電池(2本)
●リモコンホルダー
カラー：ホワイト・ブラック
付属品：取付けビス(Φ4×16)2本
- ※製品本体には含まれませんので、必ず必要な操作のリモコンをご注文ください。
- ※壁に設置する場合、リモコンホルダーをご注文ください。
●持出し受光部
コンセント仕様「③赤外線リモコン操作」で、製品本体の受光部がカーテンボックスなどで隠れてしまう場合、別途手配が必要です。
バッテリー仕様「①スマホ操作」「②RFリモコン操作」で赤外線リモコンを使用する場合、別途手配が必要です。
カラー：ホワイト・ブラック
- ※バッテリー仕様「③赤外線リモコン操作」の場合、製品1台につき付属。
- ※持出し受光部は持出し受光部延長コード(オプション)を使うことで、最大9mまで延長することができます。
- ※「赤外線リモコン」は、持出し受光部に向けて操作してください。

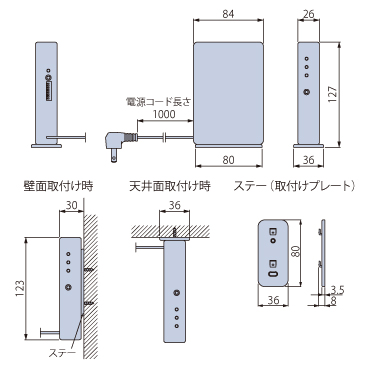

●IoT アダプタ
製品8台につき、IoTアダプタ1個必要です（製品からIoTアダプタまで20m以内）。
カラー：ホワイト・ブラック
付属品：ステー（取付けプレート）1個、ワイヤークランプ（3個）、取付けビス（φ4×16）2本
