タチカワ・ハニカムスクリーン「ブレア」

ブレアペアハンドル式製品仕様

製品の昇降と上下生地の切替えを、ハンドルをつまんで行います。腰高窓や、小窓など取付け位置の低い窓にオススメです。操作コードがないので、小さなお子さまがいる場合にも安心です。

ハンドル式

●製品タイプ概要
操作方法	ハンドル式
製作可能寸法	製品幅(W)：40～200cm 製品高さ(H)：30～200cm 最大面積：4m²

※幅56cm以下の場合、高さ150cm以下での製作。
※ストラル遮光の最大面積：3m²

●対応生地一覧
カテゴリー	無地	遮光	遮光	レース	レース
生地No.(HS-)	1001～1006	1101～1103・1106	1111～1116	1201～1207・1209・1210	1221～1223
生地名	メライト	メライト遮光	ストラル遮光	エテルノ	ラジエ遮熱
透過性		遮光1級(B)	遮光1級(A)
コード式幅:高さ比率	1:10以下	1:8以下	1:10以下	-	-
生地重量目安 (kg/m²)	0.17	0.24	0.33	0.06	0.09

は生地の透過性を表しています。

製品仕様・構造図
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

■構造

［単位：mm］
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

●各部の名称※全体図を参照
部品名	材質	備考
① 取付けブラケット	ステンレス鋼板プレス成形品・樹脂成形品	-
② ヘッドボックス	アルミ押出し形材	オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色
③ ボックスカバー	樹脂成形品	オフホワイト［部品色：オフホワイト、ホワイト（木目調）、ナチュラルブラウン（木目調）］ダークブラウン［部品色：上記以外］
④ ボックスキャップ	樹脂成形品	ヘッドボックスと同系色
⑮ ハンドル	樹脂成形品	クリアー全体昇降用、切替え用として2個（幅130cm以上は4個）付属しています。
⑯ 上部生地	ポリエステル繊維	-
⑰ 下部生地	ポリエステル繊維	-
⑱ 昇降コード	化学繊維	レース生地と同系色
⑲ ピッチ保持コード	化学繊維	上下各生地と同系色
⑳ 中間レール	アルミ押出し形材	ヘッドボックスと同色
㉑中間レールキャップ	樹脂成形品	ヘッドボックスと同系色
㉒ボトムレール	アルミ押出し形材	ヘッドボックスと同色
㉓ボトムレールキャップ	樹脂成形品	ヘッドボックスと同系色
㉗補助ポール〈オプション〉	樹脂成形品	クリアーハンドルに手が届きにくい場合に使用します。ポールの長さは26cm。

●取付けブラケット

［単位：mm］

天井付け・正面付け共通

ブラケット

付属個数
製品幅(W)	個数
40～150cm	2個
～200cm	3個

●製品幅(W)と生地幅寸法

［単位：mm］

製品幅と生地幅寸法

操作方法	a寸法 (非操作側)	b寸法 (操作側)
ハンドル式	2mm	2mm

●製品重量の目安

（製品幅×1.3）＋ 1.5 ＋ {製品幅×製品高さ×(ドレープ生地m²重量＋レース生地m²重量×1.4)} (kg)

生地名	生地No. (HS-)	カテゴリー	生地重量目安 (kg/m²)
メライト	1001～1006	無地	0.17
メライト遮光	1101～1103・1106	遮光	0.24
ストラル遮光	1111～1116	遮光	0.33
エテルノ	1201～1207・1209・1210	レース	0.06
ラジエ遮熱	1221～1223	レース	0.09

※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。

■納まり寸法の目安

操作方法・生地によって納まり寸法が異なります。

※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

［単位：mm］

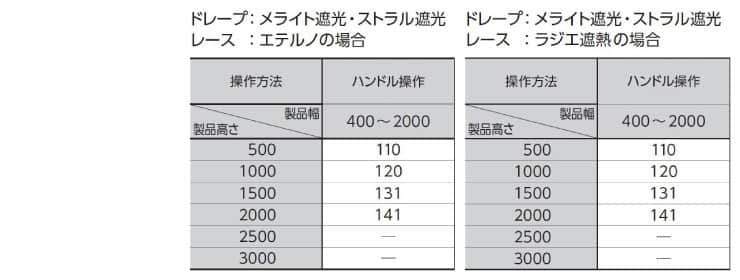

■たたみ込み寸法の目安

ハニカムスクリーンをすべてたたみ上げた時の、取付ブラケット上端からボトムレール下端までの寸法です。

※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

［単位：mm］

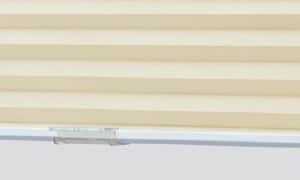

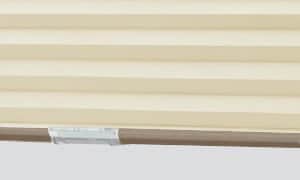

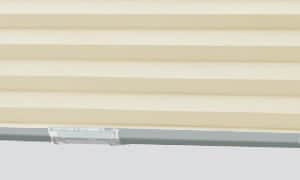

部品色
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

部品色(ヘッドボックス・ボトムレールの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイト[NO.13]になります。
※ハンドルは「クリアー」になります。

No.13 オフホワイト

No.667 ダークブラウン

No.5 ブラック

No.130 ホワイト(木目調)

No.250 ナチュラルブラウン(木目調)

No.620 ブラウン(木目調)

No.276 セピア(木目調)

No.280 ダークブラウン(木目調)

操作位置
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

※製品全体の昇降を行う操作位置になります。下表にてご確認ください。

操作位置

中央のみ

操作方法
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

製品全体の昇降・上下生地の切替えをハンドルで行います。製品サイズにより、ハンドルの付属個数が異なります。ハンドルが2個付いてる場合は、両方のハンドルを同時に操作します。
※ボトムレールや中間レールを直接つかんで操作すると故障の原因となります。

■製品全体の昇降

製品全体を上げるときは、上部生地をすべてたたみ上げた状態で行ってください。すべてたたみ上がっていない状態で操作すると故障の原因となります。

降ろすとき

【降ろすとき▼】

ハンドルをつまみ、ボトムレールを止めたい位置まで降ろします。

上げるとき

【上げるとき▲】

ハンドルをつまみ、ボトムレールを止めたい位置まで上げます。

■上下生地の切替え（中間レールの昇降）

中間レールのハンドルを上下させることで、上下生地の分量を調節できます。

降ろすとき

【上部生地の分量を増やすとき】

中間レールのハンドルをつまみ、止めたい位置まで降ろします。

上げるとき

【下部生地の分量を増やすとき】

中間レールのハンドルをつまみ、止めたい位置まで上げます。

採寸方法
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

・幅、高さとも窓枠(幅①～③、高さ④～⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。
ブラケットスペーサーの詳細はこちら

※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から5～8cm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1～2個の取付けブラケット位置を決めてください。

●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

●天井付け

天井付け(ハンドル式)

●正面付け

正面付け(ハンドル式)

【2】製品の取付け

製品の取付け

製品の取付け1

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け2

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

※取付け後に、製品高さを最大約15mm短くできる「高さ調整」がついてます。製品を取付けた状態のままで簡単に行えます。

【3】製品の取外し

製品の取外し

製品の外し1

①取付けブラケットのスライドブロックを指で押し込みながら、
②ヘッドボックスを矢印の方向に引き、
③取付けブラケットのツメからヘッドボックスを外してください。

高さ調整機能について
タチカワ・ハニカムスクリーンブレアペア「ハンドル式」

取付け後に、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるのでとても便利です。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。コインやマイナスドライバーでネジを回して、高さを最大約1.5cm縮めることができます。
