タチカワ・ハニカムスクリーン「ブレア」

ブレア ペア コード式製品仕様

製品の昇降と上下生地の切替えを、別々のコードで行います。コードを引いた分だけ生地が上がり、少し引いて手を放すと生地がゆっくりと自動で降りるRDS機能を搭載しています。腰高窓や小さな窓にオススメです。

シングル・コード式

●製品タイプ概要
操作方法 コード式
製作可能寸法
  • 製品幅(W):15〜200cm
  • 製品高さ(H):30〜300cm
  • 最大面積:6m2
  • ※幅44.5cm以下の場合、RDS(減速降下機能)なしのみの製作。
  • ※生地によって製作可能な幅:高さ比率が異なります。
  • ※ストラル遮光の最大面積:3m2
●対応生地一覧
カテゴリー 無地 遮光 遮光 レース レース
生地No.(HS-) 1001〜1006 1101〜1103・1106 1111〜1116 1201〜1207・1209・1210 1221〜1223
生地名 メライト メライト遮光 ストラル遮光 エテルノ ラジエ遮熱
透過性 透過A 遮光1級(B) 遮光1級(A) 透過C 透過B
コード式
幅:高さ比率
1:10以下 1:8以下 1:10以下 - -
生地重量目安
(kg/m2)
0.17 0.24 0.33 0.06 0.09
  • 透過A透過B透過Cは生地の透過性を表しています。

製品仕様・構造図
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

■構造

[単位:mm]
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。

構造図コード式
セーフティーイコライザー
●各部の名称※全体図を参照
部品名 材質 備考
① 取付けブラケット ステンレス鋼板プレス成形品・樹脂成形品 -
② ヘッドボックス アルミ押出し形材 オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色
④ ボックスキャップ 樹脂成形品 ヘッドボックスと同系色
⑤ 全体昇降用操作コード 化学繊維 下部生地と同系色
⑥ 切替え用操作コード 化学繊維 上部生地と同系色
⑦ コード出口(全体昇降用) 樹脂成形品 ヘッドボックスと同系色
⑧ コード出口(切替え用) 樹脂成形品 ヘッドボックスと同系色
⑨ セーフティージョイント 樹脂成形品 乳白色
操作コードに6kgの力が掛かると、ジョイント部が分離する仕組みの部品。
⑩ イコライザー 樹脂成形品 ヘッドボックスと同系色
⑯ 上部生地 ポリエステル繊維 -
⑰ 下部生地 ポリエステル繊維 -
⑱ 昇降コード 化学繊維 上下各生地と同系色
※抗菌加工を施しています。
⑲ ピッチ保持コード 化学繊維 上下各生地と同系色
⑳ 中間レール アルミ押出し形材 ヘッドボックスと同色
㉑ 中間レールキャップ 樹脂成形品 ヘッドボックスと同系色
㉒ ボトムレール アルミ押出し形材 ヘッドボックスと同色
㉓ ボトムレールキャップ 樹脂成形品 ヘッドボックスと同系色
㉔ セーフティーイコライザー(オプション) 樹脂成形品 クリアー
昇降コードに6kgの力が掛かると、イコライザーが分離する仕組みの部品。
●取付けブラケット

[単位:mm]

天井付け

ブラケット

正面付け

ブラケット

付属個数
製品幅(W) 個数
15〜150cm 2個
〜200cm 3個
●製品幅(W)と生地幅寸法

[単位:mm]

製品幅と生地幅寸法

操作方法 a寸法
(非操作側)
b寸法
(操作側)
コード式 2mm 2mm
●製品重量の目安

(製品幅×1.2)+ 1.5 + {製品幅×製品高さ×(ドレープ生地m2重量+レース生地m2重量×1.4)} (kg)

生地名 生地No.
(HS-)
カテゴリー 生地重量目安
(kg/m2)
メライト 1001〜1006 無地 0.17
メライト遮光 1101〜1103・1106 遮光 0.24
ストラル遮光 1111〜1116 遮光 0.33
エテルノ 1201〜1207・1209・1210 レース 0.06
ラジエ遮熱 1221〜1223 レース 0.09
  • ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
  • ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●操作コードの長さ

全体昇降用操作コード・切替え用操作コードの長さ = 製品高さ + 150mm

[単位:mm]

操作コードの長さ

※操作コードの長さは、1cm単位で指定することもできます。ただし上記寸法より短くすることはできません。

■納まり寸法の目安

操作方法・生地によって納まり寸法が異なります。

  • ※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

[単位:mm]

カーテンボックスに取付ける場合の寸法

■たたみ込み寸法の目安

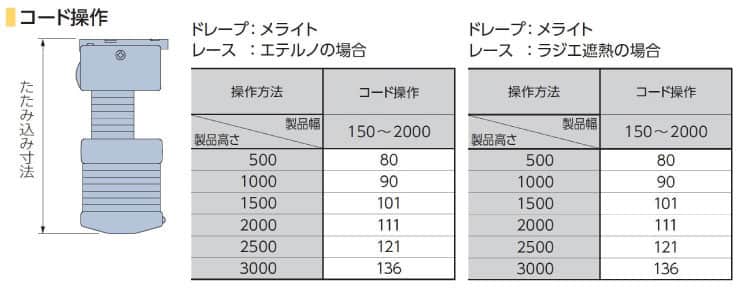

ハニカムスクリーンをすべてたたみ上げた時の、取付ブラケット上端からボトムレール下端までの寸法です。

  • ※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。

[単位:mm]

たたみ込み寸法の目安1 たたみ込み寸法の目安2

部品色
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

部品色(ヘッドボックス・ボトムレール・イコライザーの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイト[NO.13]になります。
※操作コードおよび昇降コードは生地と同系色になります。

#13 オフホワイト

No.13 オフホワイト

#667 ダークブラウン

No.667 ダークブラウン

No.5 ブラック

No.5 ブラック

No.130 ホワイト(木目調)

No.130 ホワイト(木目調)

No.250 ナチュラルブラウン(木目調)

No.250 ナチュラルブラウン(木目調)

No.620 ブラウン(木目調)

No.620 ブラウン(木目調)

No.276 セピア(木目調)

No.276 セピア(木目調)

No.280 ダークブラウン(木目調)

No.280 ダークブラウン(木目調)

操作位置
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

※製品全体の昇降を行う側が操作位置になります(ハンドル式を除く)。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。

操作位置

操作方法
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

製品全体の昇降は全体昇降用操作コードで行い、上下生地の切替えは切替え用操作コードで行います。

■製品全体の昇降

●製品幅45cm以上のとき

降ろすとき

【降ろすとき▼】

全体昇降用操作コードを少し引き、手を放すと生地がゆっくり自動的に降ります。途中で止める場合は、全体昇降用操作コードを少し引きます。

  • ※RDS(減速降下機能)なしを選択した場合は、生地が勢いよく降りるのを防ぐため、操作中は全体昇降用操作コードから手を放さないでください。

上げるとき

【上げるとき▲】

全体昇降用操作コードを下に引き、手を放すとその位置で生地が止まります。生地を途中から上げる場合は、止めたい位置で全体昇降用操作コードを少し引きます。

●製品幅44.5cm以下のとき

降ろすとき

【降ろすとき▼】

全体昇降用操作コードを下に少し引き、手を緩めると生地が降ります。途中で止める場合は、全体昇降用操作コードを下に少し引きます。

  • ※製品幅24.5cm以下の場合、全体昇降用操作コードを内側に傾けて引くと、生地が降ります。
  • ※RDS(減速降下機能)は付きません。
  • ※生地が勢いよく降りるのを防ぐため、操作中は操作コードから手を放さないでください。

上げるとき

【上げるとき▲】

全体昇降用操作コードを下に引き、手を放すとその位置で生地が止まります。

  • ※幅245mm以下の場合は、全体昇降用操作コードを外側に傾けるとその位置で生地が降ります。

■上下生地の切替え(中間レールの昇降)

切替え用操作コードで中間レールを上下させることで、上下生地の分量を調節できます。

●製品幅25cm以上のとき

上部生地の分量を増やすとき

【上部生地の分量を増やすとき】

生地が勢いよく降りるのを防ぐため、操作中は切替え用操作コードから手を放さないでください。切替え用操作コードを少し引き、手を緩めると中間レールが降ります。途中で止める場合は、切替え用操作コードを少し引きます。

  • ※幅45cm以上の場合、オプションでRDS(減速降下機能)を付けられます。

下部生地の分量を増やすとき

【下部生地の分量を増やすとき】

切替え用操作コードを下に引くと中間レールが上がり、手を放すとその位置で止まります。中間レールを途中から上げる場合は、止めたい位置で切替え用操作コードを少し引きます。

●製品幅24.5cm以下のとき

上部生地の分量を増やすとき

【上部生地の分量を増やすとき】

切替え用操作コードを内側に傾け、そのままの状態で手を緩めると中間レールが降ります。途中で止める場合は、切替え用操作コードを外側に傾けます。

  • ※生地が勢いよく降りるのを防ぐため、操作中は切替え用操作コードから手を放さないでください。

下部生地の分量を増やすとき

【下部生地の分量を増やすとき】

切替え用操作コードを下に引くと中間レールが上がり、外側に傾けるとその位置で止まります。

採寸方法
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

製品幅は0.5cm単位で製作できるので、窓枠内への取付けの際にサッシ枠がスリムでも、製品のすき間が少なく光漏れを軽減できます。サイズの測り方は以下の手順をご確認ください。

天井付け(窓枠内に取付ける場合)

天井付け

・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。

・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。

正面付け(窓枠を覆う場合)

正面付け

・幅、高さとも窓枠(幅①〜③、高さ④〜⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)

・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。
ブラケットスペーサーの詳細はこちら

ブラケット
  • ※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
  • ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。

取付方法
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

取付けの際は、製品に添付の取扱説明書をご覧ください。

【1】取付けブラケットの取付け

製品本体のヘッドボックスの端から5〜8cm内側に、取付けブラケットをビスで固定してください。

●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜2個の取付けブラケット位置を決めてください。

●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。

ブラケットの取付け

●天井付け

天井付け(コード式)

●正面付け

正面付け(コード式)

【2】製品の取付け

製品の取付け

製品の取付け1

①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。

製品の取付け2

③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。

※取付け後に、製品高さを最大約15mm短くできる「高さ調整」がついてます。製品を取付けた状態のままで簡単に行えます。

【3】製品の取外し

製品の取外し

製品の外し1

①取付けブラケットのスライドブロックを指で押し込みながら、
②ヘッドボックスを矢印の方向に引き、
③取付けブラケットのツメからヘッドボックスを外してください。

高さ調整機能について
タチカワ・ハニカムスクリーン ブレア ペア 「コード式」

取付け後に、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるのでとても便利です。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。コインやマイナスドライバーでネジを回して、高さを最大約1.5cm縮めることができます。

  • ※ご注文の製品高さよりも長くすることはできません。
高さ調整機能付き
