タチカワ・ハニカムスクリーン「ブレア」
コード式製品仕様
コードを引いた分だけ生地が上がり、少し引いて手を放すと生地がゆっくりと自動で降りるRDS機能を搭載しています。腰高窓や小さな窓にオススメです。
| 操作方法 | コード式 |
|---|---|
| 製作可能寸法 |
|
- ※幅24.5cm以下の場合、RDS(減速降下機能)なしのみの製作。
- ※生地によって製作可能な幅：高さ比率が異なります。
- ※ストラル遮光の最大面積：5m2
| カテゴリー | 無地 | 遮光 | 遮光 |
|---|---|---|---|
| 生地No.(HS-) | 1001〜1006 | 1101〜1103・1106 | 1111〜1116 |
| 生地名 | メライト | メライト遮光 | ストラル遮光 |
| 透過性 |  |
遮光1級(B) | 遮光1級(A) |
| コード式 幅:高さ比率 |
1:10以下 | 1:8以下 | 1:10以下 |
| 生地重量目安 (kg/m2) |
0.17 | 0.24 | 0.33 |
- は生地の透過性を表しています。
製品仕様・構造図
タチカワ・ハニカムスクリーン「コード式」
■構造
［単位：mm］
※製品高さは、取付けブラケット上端からボトムレール下端までの寸法となります。
| 部品名 | 材質 | 備考 |
|---|---|---|
| ① 取付けブラケット | ステンレス鋼板プレス成形品・樹脂成形品 | - |
| ② ヘッドボックス | アルミ押出し形材 | オフホワイト、ダークブラウン、ブラック、木目調シートラッピング5色 |
| ④ ボックスキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑤ 操作コード | 化学繊維 | 生地と同系色 |
| ⑥ セーフティージョイント | 樹脂成形品 | 乳白色 操作コードに6kgの力が掛かると、ジョイント部が分離する仕組みの部品。 |
| ⑦ コード出口 | 樹脂成形品 | ヘッドボックスと同系色 ※幅24.5cm以下はストッパー機構付き |
| ⑧ イコライザー | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑭ 生地 | ポリエステル繊維 | - |
| ⑮ 昇降コード | 化学繊維 | 生地と同系色 ※抗菌加工を施しています。 |
| ⑯ ボトムレール | アルミ押出し形材 | ヘッドボックスと同色 |
| ⑰ ボトムレールキャップ | 樹脂成形品 | ヘッドボックスと同系色 |
| ⑱ セーフティーイコライザー(オプション) | 樹脂成形品 | クリアー 昇降コードに6kgの力が掛かると、イコライザーが分離する仕組みの部品。 |
●取付けブラケット
［単位：mm］
天井付け
正面付け
| 製品幅(W) | 個数 |
|---|---|
| 15〜150cm | 2個 |
| 〜200cm | 3個 |
●製品幅(W)と生地幅寸法
［単位：mm］
| 操作方法 | a寸法 (非操作側) |
b寸法 (操作側) |
|---|---|---|
| コード式 | 2mm | 2mm |
●製品重量の目安
(製品幅×0.8)＋0.9＋(製品幅×製品高さ×生地m2重量) (kg)
| 生地名 | 生地No. (HS-) |
カテゴリー | 生地重量目安 (kg/m2) |
|---|---|---|---|
| メライト | 1001〜1006 | 無地 | 0.17 |
| メライト遮光 | 1101〜1103・1106 | 遮光 | 0.24 |
| ストラル遮光 | 1111〜1116 | 遮光 | 0.33 |
- ※上記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
- ※各計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●操作コードの長さ
操作コードの長さ ＝ 製品高さ ＋ 150mm
［単位：mm］
※高窓等に取付ける際、操作コードを長くしたい場合は、1cm単位で指定することもできます。ただし上記寸法より短くすることはできません。
■納まり寸法の目安
操作方法・生地によって納まり寸法が異なります。
- ※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。
［単位：mm］
■たたみ込み寸法の目安
ハニカムスクリーンをすべてたたみ上げた時の、取付ブラケット上端からボトムレール下端までの寸法です。
- ※下記は計算値のため、実際の寸法とは多少異なる場合があります。目安としてご使用ください。
［単位：mm］
部品色
タチカワ・ハニカムスクリーン「コード式」
部品色(ヘッドボックス・ボトムレール・イコライザーの色)は8色からお選びいただけます。ご指定がない場合は、オフホワイト[NO.13]になります。
※操作コードおよび昇降コードは生地と同系色になります。
No.13 オフホワイト
No.667 ダークブラウン
No.5 ブラック
No.130 ホワイト(木目調)
No.250 ナチュラルブラウン(木目調)
No.620 ブラウン(木目調)
No.276 セピア(木目調)
No.280 ダークブラウン(木目調)

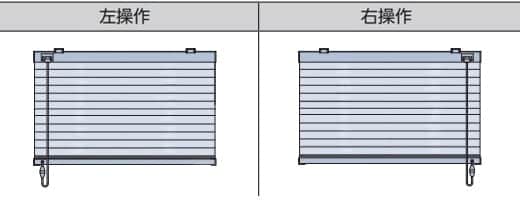

操作位置
タチカワ・ハニカムスクリーン「コード式」
※製品全体の昇降を行う側が操作位置になります(ハンドル式を除く)。操作方法によって操作位置の指定の仕方が異なります。下表にてご確認ください。
操作方法
タチカワ・ハニカムスクリーン「コード式」
■製品幅25cm以上のとき
【降ろすとき▼】
操作コードを少し引き、手を放すと生地がゆっくり自動的に降ります。途中で止める場合は、操作コードを少し引きます。
- ※RDS(減速降下機能)なしを選択した場合は、生地が勢いよく降りるのを防ぐため、操作中は操作コードから手を放さないでください。
【上げるとき▲】
操作コードを下に引き、手を放すとその位置で生地が止まります。生地を途中から上げる場合は、止めたい位置で操作コードを少し引きます。
■製品幅24.5cm以下のとき
【降ろすとき▼】
操作コードを内側に傾け、そのままの状態で手を緩めると生地が降ります。途中で止める場合は、操作コードを外側に傾けます。
- ※製品幅24.5cm以下の場合、RDS(減速降下機能)なしのみの制作。
- ※生地が勢いよく降りるのを防ぐため、操作中は操作コードから手を放さないでください。
【上げるとき▲】
操作コードを下に引き、外側に傾けるとその位置で生地が止まります。
採寸方法
タチカワ・ハニカムスクリーン「コード式」
天井付け(窓枠内に取付ける場合)
・幅は窓枠の上部(幅①)、下部(幅②)、中央部(幅③)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上(※1)引いてください。
・高さは窓枠の左部(高さ④)、右部(高さ⑤)、中央部(高さ⑥)の3ヵ所の内側を測定し、最も小さい寸法から1cm以上引いてください。
正面付け(窓枠を覆う場合)
・幅、高さとも窓枠(幅①〜③、高さ④〜⑥)の外側を測定し、最も大きい寸法以上を製品サイズとしてご指定ください。(※2)
・窓枠上部の壁面にブラケットを取付ける場合、窓枠の厚みによっては製品と額縁がぶつかることがあります。その際はオプションの「ブラケットスペーサー」をご使用ください。
ブラケットスペーサーの詳細はこちら
- ※1 天井付け(窓枠内に取付ける)の場合、製品の製作寸法幅が0.5cm単位であっても、窓枠からの引き寸法は0.5cmではありません。生地やコード類が窓枠に干渉しないよう、幅は窓枠の内側寸法から1cm以上引いてください。
- ※2 製品が床までくる場合は、床に当たらないよう、高さは床面までの寸法から1cm以上引いてください。
取付方法
タチカワ・ハニカムスクリーン「コード式」
取付けの際は、製品に添付の取扱説明書をご覧ください。
【1】取付けブラケットの取付け
製品本体のヘッドボックスの端から5〜8cm内側に、取付けブラケットをビスで固定してください。
●取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残る1〜2個の取付けブラケット位置を決めてください。
●取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。
●天井付け
●正面付け
【2】製品の取付け
①取付けブラケットのスライドブロックを指で押し込んでください。
②生地をたたみ込んだ状態で製品を両手で持ち、取付けブラケットの手前のツメにヘッドボックスを引っ掛けてください。ヘッドボックスをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
③ヘッドボックスを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。
※取付け後に、製品高さを最大約15mm短くできる「高さ調整」がついてます。製品を取付けた状態のままで簡単に行えます。
【3】製品の取外し
①取付けブラケットのスライドブロックを指で押し込みながら、
②ヘッドボックスを矢印の方向に引き、
③取付けブラケットのツメからヘッドボックスを外してください。
高さ調整機能について
タチカワ・ハニカムスクリーン「コード式」
取付け後に、製品高さを最大約1.5cm短く調整できる「高さ調整機能」がついています。製品を取付けたままで簡単に行えるのでとても便利です。窓枠や床面にぴったりと納めることができ、ボトムレールの不快な接触音も解消できます。コインやマイナスドライバーでネジを回して、高さを最大約1.5cm縮めることができます。
- ※ご注文の製品高さよりも長くすることはできません。
