TOSO（トーソー）・カーテンレール
ヴィンクスシェルフ寸法図

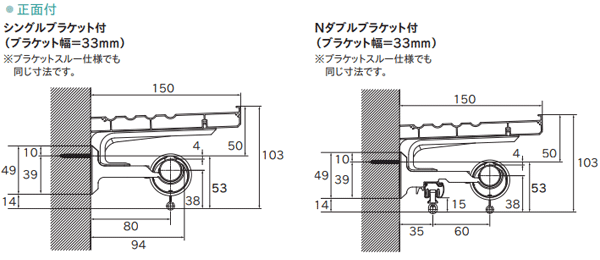

製品寸法図・取付寸法図TOSO(トーソー) カーテンレール「ヴィンクスシェルフ」
- ※ドレープ・レース側ともにAフック仕様となります。
- ※リングランナー内径37mm/外径42mm
- ※単位：mm

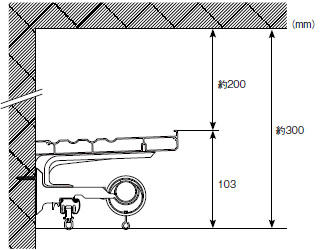

推奨取付位置TOSO(トーソー) カーテンレール「ヴィンクスシェルフ」
カン下位置から天井までのスペースが30cm程度あれば、カーテンレールの上のスペースを有効活用できます(20cm程度のスペースを確保できます)。
採寸方法TOSO(トーソー) カーテンレール「ヴィンクスシェルフ」

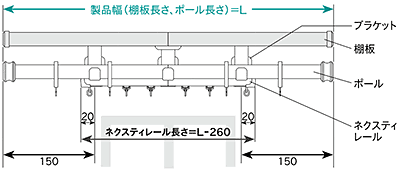

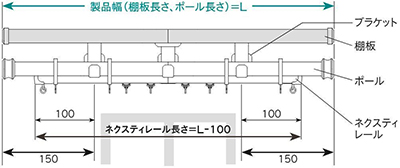

■標準タイプ
棚板長さとヴィンクスポール長さは同じです。
製品幅Lを1cm単位でご指定ください。
- ※製品幅はキャップを含んだ長さでご指定ください。
- ※ダブルセットの場合、ネクスティレールの長さは「製品幅-26cm」です。
- ※製品幅が211cm以上の場合はジョイント仕様となります。
■別注タイプ
棚板、ヴィンクスポール、ネクスティレールそれぞれの長さをご指定いただけます。

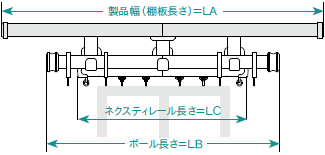

●棚板よりポールを短くしたい場合
LA、LB、LCを1cm単位でご指定ください。
- ※各長さはキャップを含んだ長さでご指定ください。ポール、ネクスティレールは棚板より長くできません。
- ※棚板長さ(LA)製品幅としてセット内容をご確認ください。
- ※LA、LB、LCのいずれかが211cm以上の場合はジョイント仕様となります。
- ※シングルセットの場合、LCの指定は不要です。

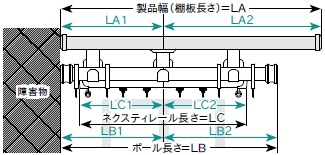

●ジョイント位置を指定したい場合(左右非対称でセンタージョイントにならない場合)
LA1〜LC2を1cm単位でご指定ください。
- ※各長さはキャップを含んだ長さでご指定ください。ポール、ネクスティレールは棚板より長くできません。
- ※棚板長さ(LA)製品幅としてセット内容をご確認ください。
- ※シングルセットの場合、LC1・LC2の指定は不要です。
※単位：mm

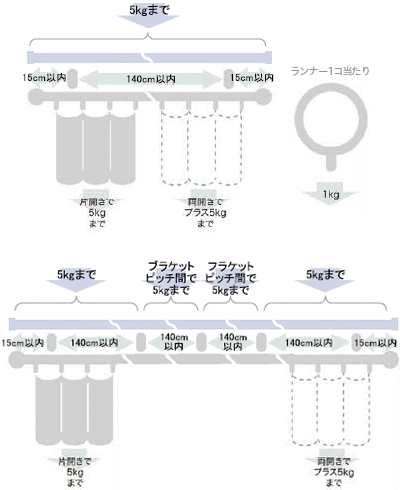

●ご注意
棚板とポールの端部の位置はブラケット中心から40〜150mmの範囲にしてください。ネクスティレールの端部の位置はブラケット中心から10〜100mmの範囲にしてください。
- ※上記の長さ以上でご使用されると棚板・ポール・ネクスティレールの変形・破損の恐れがあります。
- ※上記の長さ以下の場合、長さが足りず施工できないことがあります。
取付方法TOSO(トーソー) カーテンレール「ヴィンクスシェルフ」
■取付方法
①棚板取付金具に付属された取付ネジを使って、ヴィンクスブラケットと棚板取付金具を共締めします。
②棚板取付金具の上に棚板を載せ、付属のタッピンネジを棚板下面の溝に打ち込むようにして、棚板と棚板取付金具を固定します。

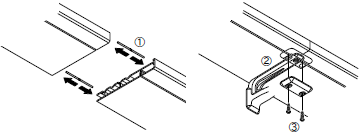

■ジョイント方法
製品サイズが211cm以上の場合、棚板をジョイントする必要があります。
①ジョイントピン2本を使って棚板同士をつなげます。
②棚板取付金具にジョイント部が来るように配置します。
③棚板ジョイントとタッピンネジ2本を使用して、棚板と棚板取付金具を固定します。
