トーソーピクチャーレールTシリーズ製品仕様

レール断面図

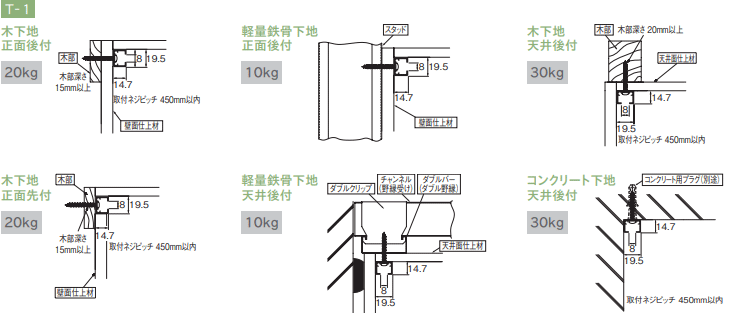

取付寸法図：T-1

取付寸法図：T-2(9.5mm)

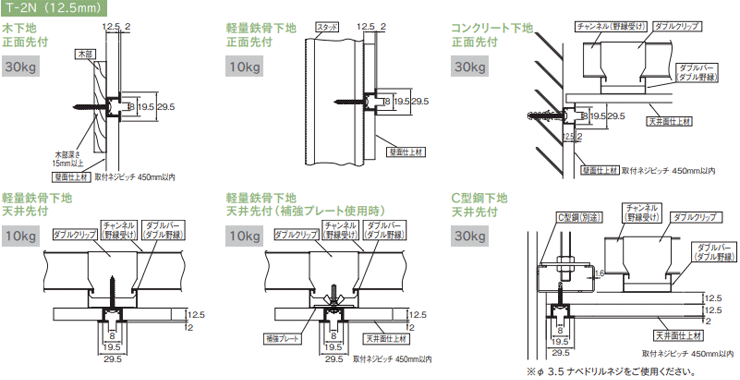

取付寸法図：T-2(12.5mm)

取付寸法図：T-3(9.5mm)

取付寸法図：T-3(12.5mm)

取付寸法図：T-4N

取付寸法図：T-4N専用ブラケット

取付寸法図：T-5

取付寸法図：TC-10(9.5mm)

取付寸法図：TC-10(12.5mm)

フック寸法図

●ブラケット取付間隔

ブラケット取付間隔と許容荷重

※1m以内に許容荷重合計30kg以内であれば、複数のフックを吊るすことができます。
※ハンガー2本で吊り下げても許容荷重は30kgまでとなります。展示作業中などで不意に片側に全荷重がかかる場合が考えられますので、2本吊りでも1本使用時の許容荷重をお守りください。
※複数の展示物を吊るす場合は、地震などを考慮し展示物の間隔を1m以上あけることをおすすめします。

施工上の注意

部品名	材質
レール	アルミニウム合金押出形材
Tフック	本体：真鍮フック：SUS304
T/TCフック	ホイール：真鍮フック：SUS304
Tランナーフック	ホイール：真鍮フック：スチール
T/TCワンタッチフック	真鍮、SUS304
ハンガーEフック	SUS304
キャップT-1	ポリエチレン
キャップB T-1、TC-10	ポリプロピレン
キャップL-1	ポリアセタール
キャップT-2N・3N・4N・5	アルミニウム合金
ハンガーE	本体：SUS304 フック：SUS304 ワイヤー：ステンレスワイヤーφ1.8mm(SUS304)
ストレートハンガーE	ステンレスワイヤーφ1.8mm(SUS304)
