トーソーノイボックス製品仕様

仕様

■レール納まり図※単位：mm

※ドレープ・レース側ともにAフック仕様となります。

※()内の寸法は窓枠上の横下地に取付ける際の取付ネジの寸法です。

※天井付の場合、天井面とバランス上部の間に4mmの隙間があります。

●ノイボックス＋ネクスティの場合

正面付

正面付

天井付

天井付

カバートップ仕様

カバートップ仕様

●ノイボックス＋エリートの場合

正面付

正面付

天井付

天井付

カバートップ仕様

カバートップ仕様

■取付金具組図※単位：mm

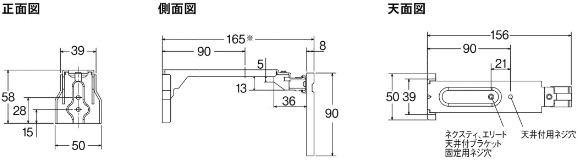

●ブラケット

ブラケット図

※バランス取付金具は奥行き方向へ伸縮しません。
別注タイプの場合L1、L3のご指定寸法に関わらず、壁面からバランス前面までの寸法は16.5cmです。

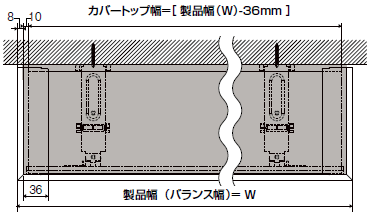

●ノイボックス平面図

平面図

部品の材質

部品名	材質
バランス	バスウッド
バランス取付フレーム	アルミ押出形材
バランス取付金具	銅板プレス成形品
取付金具樹脂爪	ポリカーボネート樹脂
ホルダーロック	アセタール樹脂
カバートップ	塩化ビニル樹脂
カバートップキャップ	硬質ポリエチレン
カバートップ固定クリップ	アセタール樹脂
