タチカワ・調光ロールスクリーン「ルミエ」
製品仕様ホームタコス ルミエ
製品仕様｜ホームタコス ルミエ
■対応生地一覧[生地別製作サイズ]単位：mm
■製作可能寸法
| 操作方法 | 電動(リモコン操作・スイッチ操作) |
|---|---|
| 製品幅 | 40(※1)～280cm |
| 製品高さ | 30～330cm |
| 最大面積(※2) | 9.24m2 |
| 幅・高さの比率 | 1：5以下 |
※幅は0.5cm単位、高さは1cm単位での製作になります。
※1 電気分岐ジョイントは、製品幅50cm以上に対応します。
※2 生地によって製作可能寸法が異なります。上表[対応生地一覧]をご覧ください。

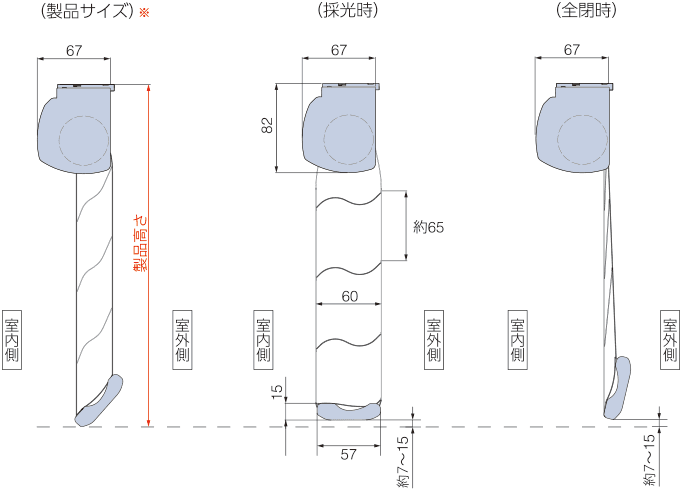

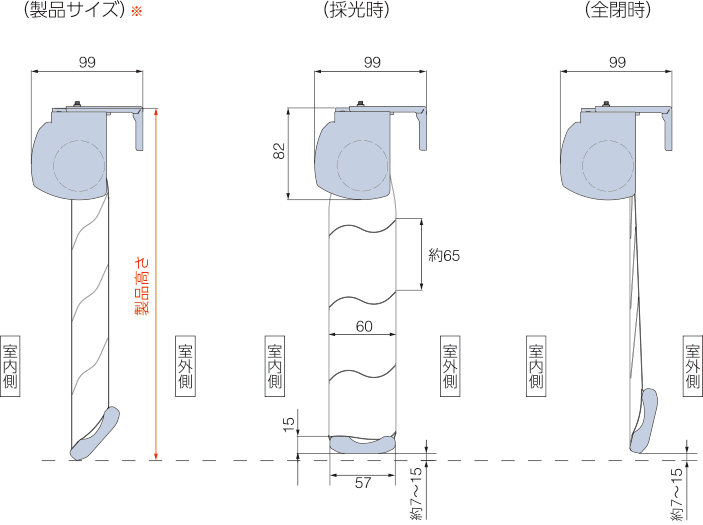

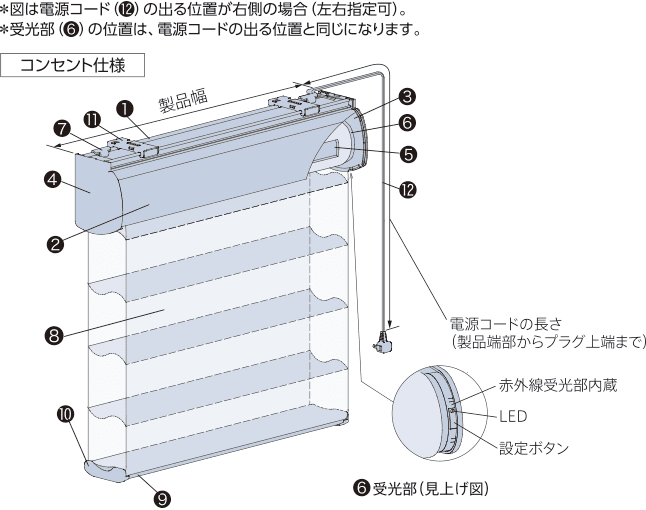

■構造図単位：mm

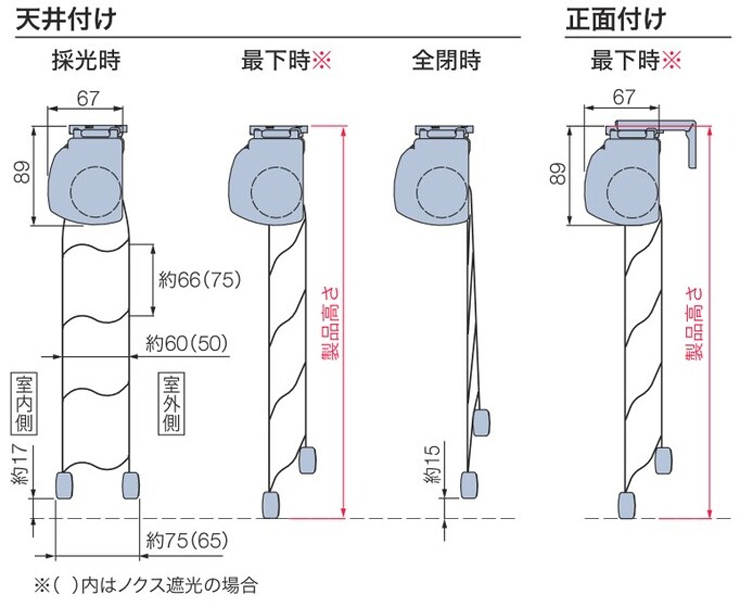

※製品高さは、取付けブラケット上端(正面付け補助金具は含まない)から製品最下時のボトムレール下端までの寸法となります。
●ご注意 製品最下時の状態が、ご注文の際の「製品高さ」となります。製品最下時から「全閉」または「採光」の状態にするとボトムレールの高さが約15mm上がります。
●ご注意 生地の構造上、製品サイズや生地の種類により、採光時にボトムレールが室内側にせり出す場合があります。
| 部品名 | 材質 | 備考 |
|---|---|---|
| ① フレーム | アルミ押出し形材 | オフホワイト、ブラック |
| ② シンプルカバー | 樹脂押出し品 | フレーム色と同系色 |
| ③ サイドブラケット | 鋼板プレス成形品・樹脂成形品 | フレーム色と同系色 |
| ④ サイドブラケットカバー またはサイドカバー |
樹脂成形品 | フレーム色と同系色 シンプルカバーなしの場足はサイドブラケットカバーになります。 |
| ⑤ 巻取りパイプ | アルミ押出し形材 | フレーム色と同系色生地を巻き取る部品。 |
| ⑥ 受光部 | - | 赤外線の受光部を内蔵。 |
| ⑦ ボトムストッパー | 樹脂成形品 | クリアー ボトムレールがフレームと生地の間に入り込んでしまうのを防ぐ部品。 |
| ⑧ 生地 | ポリエステル繊維 | - |
| ⑨ ボトムレール | アルミ押出し形材 | フレーム色と同系色 サッシやフレームとの衝突音を緩和するクッションを装着。 |
| ⑩ ボトムレールキャップ | 樹脂成形品 | フレーム色と同系色 |
| ⑪ 取付ブラケット | ステンレス鋼板プレス成形品・樹脂成形品 | 施工性に優れたワンタッチ式 |
| ⑫ 電源コード | - | ホワイト、ブラック 電源コードの長さは、0.5、1.0、2.0、3.0、5.0mから選べます。ご指定のない場合は3.0mとなります。 |

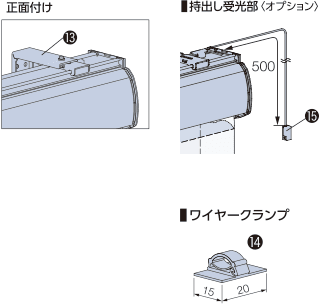

| ⑬ 正面付け補助金具 | ステンレス鋼板プレス成形品 | L字型の持出し金具。取付けブラケットと組み合わせて使用します。 |
| ⑭ ワイヤークランプ | 樹脂成形品 | 乳白色 コード類を固定する部品。製品1台につき3個付属しています。 |
| ⑮ 持出し受光部 オプション |
樹脂成形品・他 | オフホワイト・ブラック 製品本体の受光部が隠れてしまう場合に使用します。コードの長さは0.5m。 |

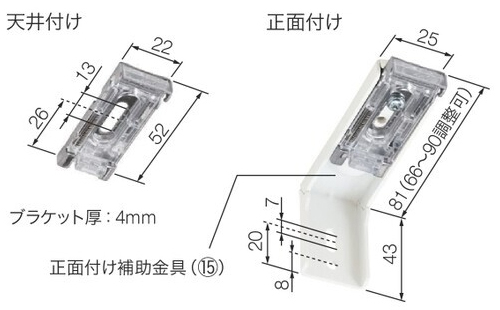

■取付けブラケット単位：mm
| 商品幅(W) | 個数 |
|---|---|
| 25～150cm | 2個 |
| ～250cm | 3個 |
| ～280cm | 4個 |

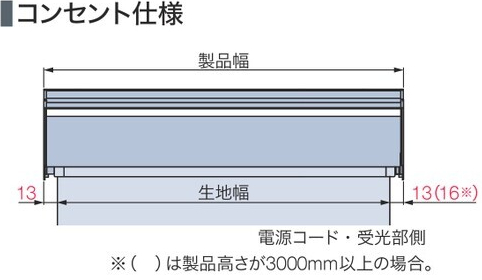

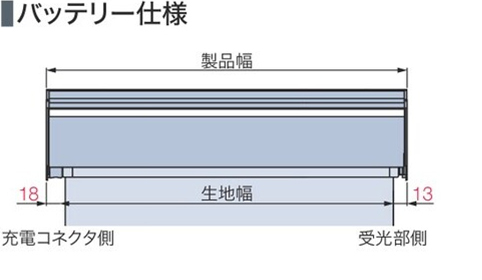

■製品幅と生地幅寸法単位：mm
■電源分岐ジョイント
1つの電源(コンセント)から電源を分岐して、隣接する複数台の製品へ電源を供給できます。
最大20台まで接続可能です。製品間の距離(A)は2000mmまで対応可能です。
● 電源分岐コードの色
- ホワイト・ブラックの2色から選べます。
ご指定がない場合は、ホワイトになります。 - ※電源分岐ジョイントの色はオフホワイトのみ。
● 価格
- ※製品本体と同時にご注文ください。
- ※製品幅49.5cm以下は対応しません。
- ※先頭・中間・末尾は同価格です。
価格＋
2,500円
1,650円
| 製品間の距離(A) | 電源分岐コードの長さ(B) |
|---|---|
| 10cm以下 | 0.3m |
| 50cm以下 | 0.8m |
| 100cm以下 | 1.3m |
| 200cm以下 | 2.3m |

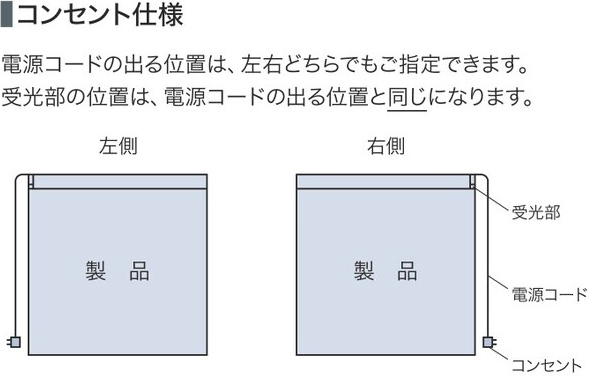

■電源コードの出る位置・受光部の位置
電源コードの出る位置を、室内側から見て右側または左側からご指定ください。受光部の位置は電源コードの出る位置と同じになります。
■製品重量
※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
●製品幅260cm以下の場合
(製品幅×1.6)＋1.0＋(製品幅×製品高さ×生地m2(kg)
※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
●製品幅260.5cm以上の場合
(製品幅×2.0)＋1.0＋(製品幅×製品高さ×生地m2(kg)
※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
※生地m2重量については、ページ上部の[対応生地一覧]をご覧ください。
| 生地名 | 生地重量目安(kg/m2) |
|---|---|
| ウェール | 0.14 |
| シャリエ | 0.15 |
| ウェール遮光 | 0.25 |
■電動部仕様
| 定格電圧 | AC100V±10% 50/60Hz |
|---|---|
| 消費電力 | 10W |
| 使用温度 | 0℃～50℃(結露なきこと) |
| 待機電力※ | 0.5W以下 |
※待機電力は実測値であり、保証値ではありません。
■操作方法｜ホームタコス
■操作方法の種類

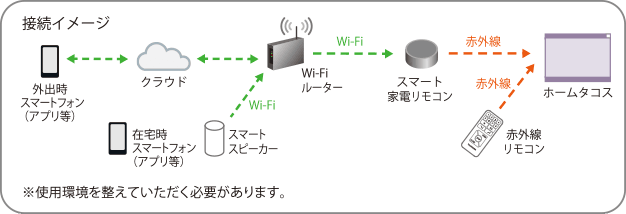

①～③のすべてが、スマート家電リモコン(赤外線家電リモコン)での操作も可能です。
■リモコン
2種類から選べます。
■スイッチ
3種類から選べます。壁に取付けて使用します。RFリモコンや赤外線リモコンを併用することも可能です。

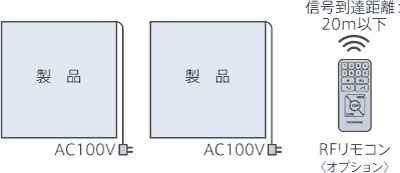

①RFリモコン操作(赤外線リモコン操作併用)
- ・1台から複数台の製品を、1個のRFリモコンで操作します。製品にリモコンを向けなくても操作できます。
- ・最大8グループ（合計20台）まで、個別にも、一斉にも操作できます。赤外線リモコンやスマート家電リモコン（赤外線家電リモコン）を併用することもできます。
- ※赤外線リモコンやスマート家電リモコン（赤外線家電リモコン）での操作は、最大4グループまでとなります。
- ※スマート家電リモコン（赤外線家電リモコン）を併用する場合、赤外線リモコンを必ずご注文ください。
■リモコン(オプション)単位：mm
- 製品本体には含まれませんので、必ず必要な操作のリモコンをご注文ください。
- ＊リモコンには壁付け可能なリモコンホルダーが付属 ＊RF：Radio Frequency
②赤外線リモコン操作
- ・1台から複数台の製品を、1個の赤外線リモコンで操作します。
- ・最大8グループ（各グループに登録可能台数の上限なし）まで、個別にも、一斉にも操作できます。(製品を一斉に動かすには、全ての受光部をリモコンからの信号を受信できる場所に設置する必要があります。)
- ・スマート家電リモコン（赤外線家電リモコン）での操作も可能です。※RFリモコンには対応できません。
- ※リモコンの個数を増やしても、同じ空間(赤外線リモコンの信号が届く範囲)で制御できるのは8グループまでとなります。
■リモコン(オプション)単位：mm

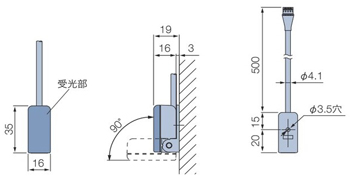

■持出し受光部(オプション)単位：mm
③スイッチ操作
- ・スイッチ操作のお見積り、発注に際しては詳しい打合せが必要になりますので、最寄りの弊社支店・営業所へお問い合わせください。
- 壁に取付けたスイッチで操作します。
- ・RFリモコンや赤外線リモコンを併用することもできます。ただし、各リモコンの登録可能台数・グループに準じた操作になります。
- ※RFリモコンを併用する場合は、製品発注時に指定が必要です。後から併用することはできません。
- ※赤外線リモコンを併用する場合は、製品発注時の指定は不要です。後から併用することもできます。
- ※スマート家電リモコン(赤外線家電リモコン)を併用する場合は、赤外線リモコンを必ずご注文ください。
■スイッチ(オプション)単位：mm
■コントローラ(スイッチ操作用)※製品本体に付属します。単位：mm
■スイッチ(オプション)単位：mm
■コントローラ(スイッチ操作用)※製品本体に付属します。単位：mm
部品色｜ホームタコス ルミエ
- 部品色(フレーム・シンプルカバー・サイドブラケット・巻取りパイプ・ボトムレールの色)は2色から選べます。
- ご指定がない場合は、オフホワイトになります。
■電動(リモコン操作・スイッチ操作)
オフホワイト
ブラック
シンプルカバーなし(巻取りパイプ露出)の場合は、部品色は2色(単色)から選べます。
オフホワイト
ブラック
■電源コード
- 電源コード、(オプション)の電源分岐コードの色はそれぞれ2色から選べます。
- ご指定がない場合は、ホワイトになります。
■持出し受光部(オプション)
- 持出し受光部(オプション)の色は2色から選べます。
- ＊持出し受光部延長コード(オプション)の色も2色（ホワイト・ブラック）から選べます。
- ご指定がない場合は、オフホワイト(ホワイト)になります。
電動オプション価格｜ホームタコス ルミエ
操作方法①②の電動部価格は同価格です。お選びいただいた生地により価格が異なります。「③スイッチ操作」については、詳しい打合せが必要になります。
■電動部価格（税込）
| 電動部価格 |
\44,000 \26,400 |
| RFリモコン 8グループ（ヨコ型ブラインド用） | 29,700円 |
| RFリモコン 4グループ（ヨコ型ブラインド用） | 16,500円 |
| 赤外線リモコン（ホワイト・ブラック） | 5,500円 |
| リモコンホルダー（ホワイト・ブラック） | 550円 |
■電源分岐ジョイント(税込)
- ※製品本体と同時にご注文ください。
- ※製品幅49.5cm以下は対応しません。
- ※先頭・中間・末尾は同価格です。
価格＋
2,750円/台
1,650円/台
| 持出し受光部（コード長50cｍ） | 3,300円 |
「②赤外線リモコン操作」で、製品本体の受光部が |
| 赤外線 リモコン用 |
持出し受光部延長コード |
1,980円 |
持出し受光部（50cｍコード付き）と製品本体の間を延長する |
持出し受光部延長コード |
2,937円 |
||
ワイヤークランプ |
99円 |
コード類を固定する補助部品（乳白色）。 |
|
■オプション単位：mm

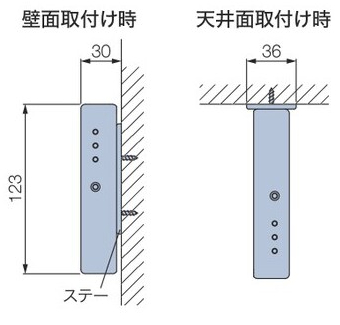

ブラケットスペーサー12L
付属品：ビス4 × 50 4本
※正面付けの場合は、「正面付け補助金具」が付いているため対応しません。
価格＋
264円/台
165円/個
取付方法｜ホームタコス ルミエ
1.取付けブラケットの取付け
製品本体のフレームの端から5～6cm内側に、取付けブラケットをビスで固定してください。
- ※取付けブラケットが3個以上の場合は、ブラケット間隔が均等になるように両端の取付けブラケット位置を基準に、残りの取付けブラケット位置を決めてください。
- ※取付けブラケットの位置は、サインペン等で下地に印を付けておくと取付けが簡単です。
2.製品の取付け
- ①取付けブラケットのスライドブロックを指で押し込んでください。
- ②生地を巻き上げた状態で製品を両手で持ち、取付けブラケットの手前のツメにフレームを引っ掛けてください。フレームをブラケットのツメに引っ掛けた状態で、左右のバランスを見て位置を決めてください。
- ③フレームを矢印の方向にもっていき、「カチッ」と音がするまで押し上げてください。すべての取付けブラケットに確実に固定されていることを確認してください。
3.製品の取外し
- ①取付けブラケットのスライドブロックを指で押し込みながら、
- ②フレームを矢印の方向に引き、
- ③取付けブラケットのツメからフレームを外してください。
メンテナンスシールについて｜ホームタコス ルミエ

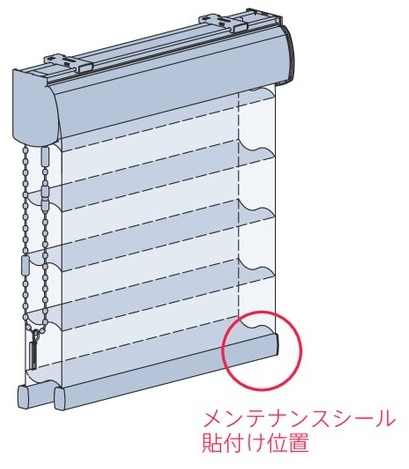

製品には、その製品の生地NO.や製品サイズなど製品情報を記載したメンテナンスシールを貼付しています。修理や部品交換等のお問い合わせの際は、あらかじめご確認ください。
※図はホームタコス ルミエの場合

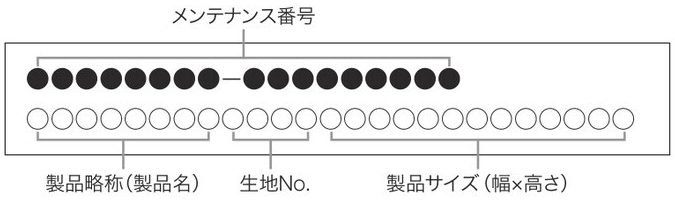

●メンテナンスシール記載内容
