タチカワブラインド・間仕切「プレイス」 製品仕様(折戸＋引戸)

• 構造図
• パネルの納まり
• 部品色の組み合わせ
• パネルの表裏について
• お見積りフォーム

構造図

単位：mm

部品名	材質	備考
①上レール	アルミ押出し形材	ホワイト、マットシルバー、サテンシルバー、ブラック
②モヘア	化学繊維	グレー、ブラック 上レールに付属し、パネルのすき間を防ぐ部品。
③上ランナー	樹脂成形品、他	下レールがフラットガイドレールの場合にパネルに組み込まれています。 製品取付けの際、上下方向に3.5mm以内の高さ調整ができます。
④フレーム	ポリオレフィンシート貼りアルミ押出し形材	ピュアホワイト、木目調4色 環境に優しいオレフィン系シート。
	アルミ押出し形材	モダンシルバー、マットブラック
⑤採光窓	MS樹脂板 3mm厚	フロスト調、クリアー、スモーク
⑥操作部(取手・引手)	亜鉛ダイキャスト	モダンシルバー 出入りするパネルの表裏に1個付属します。
⑦パネル	ポリオレフィンシート貼りMDF 5.5mm厚 ※MDF：線維化した木材を接着剤とともに熱圧成形したもの。	ピュアホワイト、木目調4色 表面には環境にやさしいオレフィン系シート
⑧クッションゴム類	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑨ドアストッパー	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック 操作部が取手の場合にパネルに組み込まれています。
⑩蝶番	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック ※金属部はモダンシルバー
⑪下レール	アルミ押出し形材	ホワイト、マットシルバー、サテンシルバー、ブラック
⑫下ランナー	樹脂成形品、他	下レールが埋込レール、露出レールの場合にパネルに組み込まれています。 製品取付けの際、上下方向に3.5mm以内の高さ調整ができます。
⑬下ガイド	樹脂成形品、他	ダーク 下レールがフラットガイドレールの場合にパネルに組み込まれています。
⑭丸落し	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック 操作部がないパネルに組み込まれており、パネルを固定できます。 丸落し用受けつぼ（1個）付属。
⑮壁面カマチセット 【有料オプション】	ポリオレフィンシート貼りアルミ押出し形材	ピュアホワイト、木目調4色
	アルミ押出し形材	モダンシルバー、マットブラック

詳細図、上下レールの納まり図はデジタルカタログをご確認ください

パネルの納まり

■パネルの納まり

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。パネルは左右どちらにも格納することができます。

※図は操作部が「取手」の場合です。操作部が「引手」の場合は、パネルにドアストッパーはつきません。

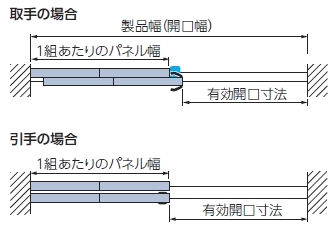

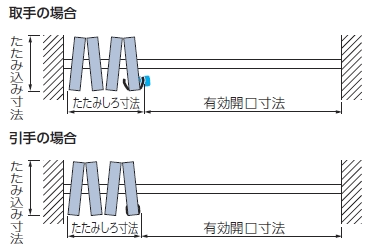

■パネルの納まり寸法

製品幅などにより、納まり寸法、有効開口寸法が異なります。また、下記の寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※出入りのしやすさを考慮して、通り抜けが可能な有効開口寸法を確保できるパネル組数、製品幅にすることをおすすめします。(有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上)

●パネルの納まり寸法単位：mm

パネル組数	2組	3組	4組
製品幅(W)	1500〜2454	2455〜3700	3701〜4940
1組あたりのパネル幅	(製品幅＋60)÷2	(製品幅＋70)÷3	(製品幅＋81)÷4
たたみ込み寸法	(製品幅＋60)÷4	(製品幅＋70)÷6	(製品幅＋81)÷8
たたみしろ寸法	取手の場合：200 引手の場合：180	取手の場合：290 引手の場合：270	取手の場合：380 引手の場合：360

●有効開口寸法単位：mm

格納したとき	製品幅(W) - たたみしろ寸法
出入りするとき	取手の場合：パネル幅 - 165 引手の場合：パネル幅 - 60

部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。上レール・下レールの色変更をご希望の場合は、無料お見積もりフォームのその他欄に【上レール：色名、下レール：色名】とご指示ください。

●部品色の組み合わせ

フレームカラー		上レール・下レール	樹脂部品(※)	蝶番
単色	PL-801 ピュアホワイト	ホワイト	ホワイト	ホワイト
	PL-806 モダンシルバー	マットシルバー	グレー	グレー
	PL-807 マットブラック	ブラック	ブラック	ブラック
木目調	PL-802 ホワイト(木目調)	サテンシルバー	アイボリー	アイボリー
	PL-803 ライトブラウン(木目調)	サテンシルバー	ブラウン	ブラウン
	PL-804 ブラウン(木目調)	サテンシルバー	ブラウン	ブラウン
	PL-805 ダークブラウン(木目調)	ブラック	ブラック	ブラック

※樹脂部品：クッションゴム類、ドアストッパーなど

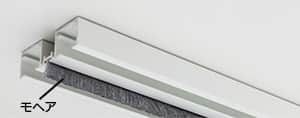

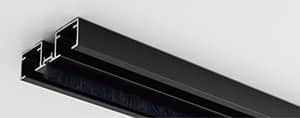

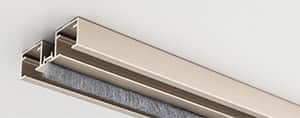

■上レール

上レールの色は4色から選べます。

※ご指定がない場合は、上表のあらかじめ決まった色の組み合わせになります。

■下レール

下レールの色は4色から選べます。

※ご指定がない場合は、上表のあらかじめ決まった色の組み合わせになります。

埋込レール

露出レール

フラットガイドレール

パネルの表裏について

パネルには表裏があります。表側がよく見えるように製品を取付けることをおすすめします。
