タチカワブラインド・間仕切「プレイススウィング」 製品仕様(引戸)

• 構造図
• パネルの納まり
• 部品色の組み合わせ
• お見積りフォーム

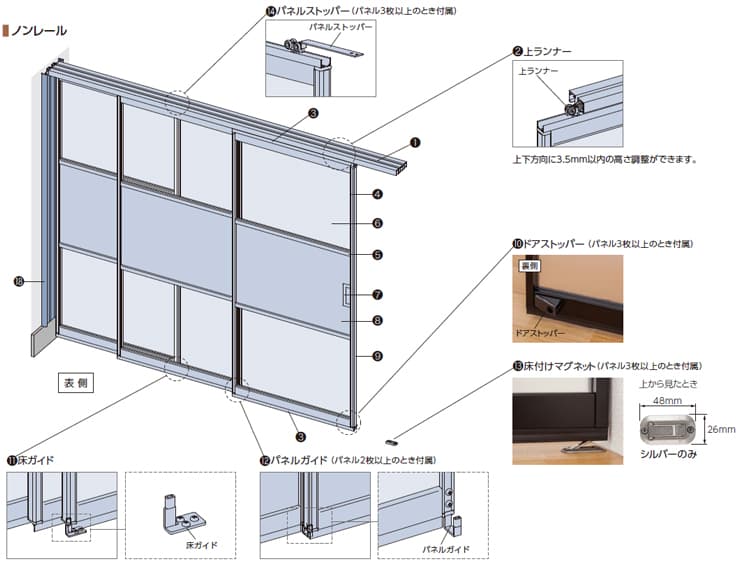

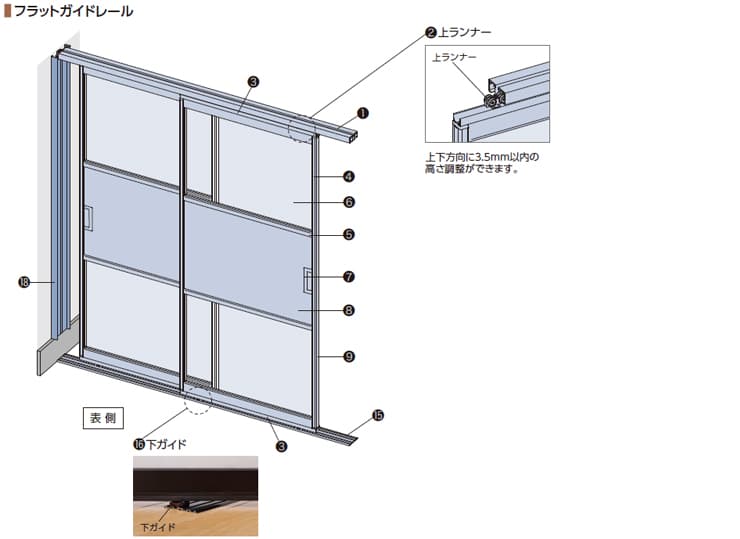

構造図

単位：mm

部品名	材質	備考
①上レール	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック
②上ランナー	樹脂成形品、他	製品取付けの際、上下方向に3.5mm以内の高さ調整ができます。
③すき間防止クッション	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック パネルの上下に組み込まれており、パネルのすき間を防ぐ部品。
④フレーム	ポリオレフィンシート貼りアルミ押出し形材	木目調4色 表面には環境にやさしいオレフィン系シート
⑤中桟	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック
⑥採光窓	アクリル板 2mm厚、塩化ビニル板 2mm厚	クリアー、フロスト調、スモーク、ハイザクラ、アイ、ウスクサ、雲竜、麻の葉
⑦操作部(取手)	亜鉛ダイキャスト	マットホワイト、モダンシルバー、マットブラック
⑧パネル	ポリオレフィンシート貼りMDF 2.5mm厚 ※MDF：線維化した木材を接着剤とともに熱圧成形したもの。	ピュアホワイト、木目調4色 表面には環境にやさしいオレフィン系シート。
⑨クッションゴム類	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑩ドアストッパー	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック 下レールがノンレール（パネル３枚以上）の場合に製品に付属しています。
⑪床ガイド	スチール、他	下レールがノンレールの場合に製品に付属しています。 床面に取付けて、格納側のパネルが振れるのを防ぎます。
⑫パネルガイド	スチール、他	下レールがノンレールの場合に付属しています。パネル同士をつなぎ連動させて、パネルの振れを防ぎます。
⑬床付けマグネット	スチール	シルバー 下レールがノンレール（パネル３枚以上）の場合に製品に付属しています。 プレートの上部にパネルがくると、マグネットの力でツメが立ち上がり、パネルを固定し振れを防ぎます。
⑭パネルストッパー	スチール	下レールがノンレール(パネル3枚以上)の場合に製品に付属しています。 格納側のパネルを固定し、パネルの戻りを防ぎます。
⑮下レール	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック 段差わずか3mmのフラットで安心なフラットガイドレール。 ※ビスで取付ける場合は、ご注文時にご指定いただくことで、穴加工された下レールにビス(サラタッピングビス φ3.5mm×12mm)が付属されます。
⑯下ガイド	樹脂成形品、他	ダークブラウン 下レールがフラットガイドレールの場合にパネルに組み込まれています。
⑰巾木用クッション 【有料オプション】	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑱壁面カマチセット 【有料オプション】	ポリオレフィンシート貼りアルミ押出し形材	ピュアホワイト、木目調4色
	アルミ押出し形材	モダンシルバー、マットブラック

詳細図、上下レールの納まり図はデジタルカタログをご確認ください

パネルの納まり

■パネルの納まり

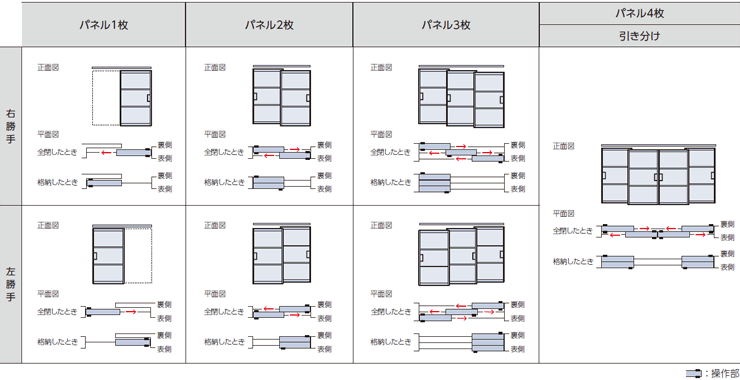

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。

●ノンレール

• ※パネル2枚時のみ左右のどちらからでも出入りができます。
  パネル3枚以上は、パネルが連結して動きます。また、格納側のパネルはパネルストッパーにより固定されています。
• ※床付けマグネットはパネルが3枚以上のときに付属します。

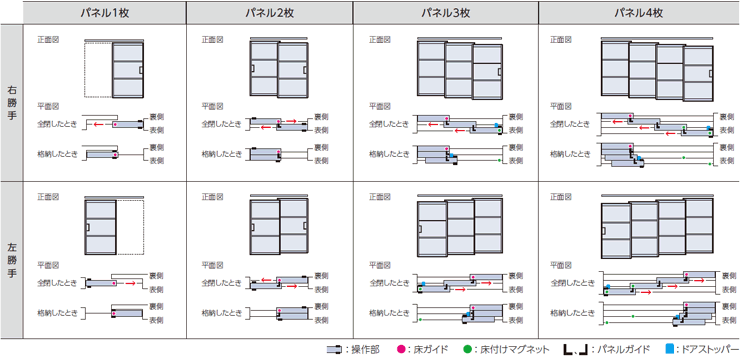

●フラットガイドレール

• ※どのパネルからでも出入りができます。

■パネルの納まり寸法

製品幅などにより、納まり寸法、有効開口寸法が異なります。また、下記の寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※出入りのしやすさを考慮して、通り抜けが可能な有効開口寸法を確保できるパネル枚数、製品幅にすることをおすすめします。(有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上)

ノンレール

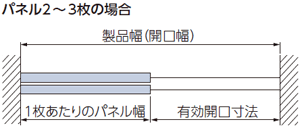

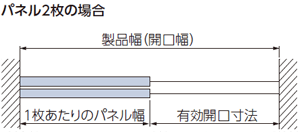

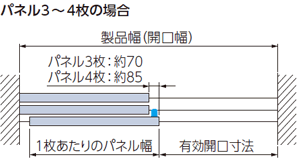

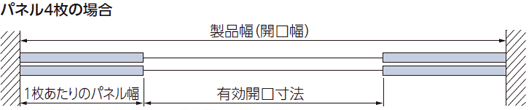

●パネルの納まり寸法単位：mm

パネル組数	1枚	2枚	3枚	4枚
製品幅(W)	1200〜2000	1200〜2000	1801〜3000	2361〜4000
1枚あたりのパネル幅	開口幅＋17	(開口幅＋19)÷2	(開口幅＋38)÷3	(開口幅＋57)÷4
有効開口寸法	開口幅と同じ	開口幅 - パネル幅	開口幅 - パネル幅 - 70	開口幅 - パネル幅 - 85

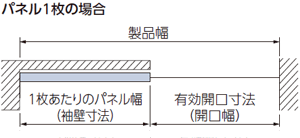

※ パネル1枚時は袖壁納まりのため、レール寸法が製品幅となり、開口幅は592〜991mm、1枚あたりのパネル幅は609〜1008mmとなります。

フラットガイドレール

●パネルの納まり寸法単位：mm

パネル組数	1枚	2枚	3枚	4枚
製品幅(W)	1200〜2000	1200〜2000	1801〜3000	2361〜4000
1枚あたりのパネル幅	開口幅＋17	(開口幅＋19)÷2	(開口幅＋38)÷3	(開口幅＋41)÷4
有効開口寸法	開口幅と同じ	開口幅 - パネル幅		開口幅 - (パネル幅×2)

※ パネル1枚時は袖壁納まりのため、レール寸法が製品幅となり、開口幅は592〜991mm、1枚あたりのパネル幅は609〜1008mmとなります。

部品色の組み合わせ

部品色はフレームカラーにより予め決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。

フレームカラー		上レール・下レール	樹脂部品	床付マグネット
単色	PL-800 マットホワイト	マットホワイト	ホワイト	シルバー
	PL-806 モダンシルバー	モダンシルバー	グレー
	PL-807 マットブラック	マットブラック	ブラック
木目調	PL-802 ホワイト（木目調）	マットホワイト	アイボリー
	PL-803 ライトブラウン（木目調）	モダンシルバー	ブラウン
	PL-804 ブラウン（木目調）	モダンシルバー	ブラウン
	PL-805 ダークブラウン（木目調）	マットブラック	ブラック

■上レール

■下レール
