タチカワブラインド・間仕切「プレイス」 オプション(引戸)

間仕切「プレイス」では、より便利に間仕切りをお使いいただけるオプションをご用意しています。壁面と間仕切りのすき間を防ぐ壁面カマチセットなど、オプションを追加することで、さらに美しく仕上げることができます。

※製品本体と同時にご依頼ください。

• 壁面カマチセット
• アウトセット納まり
• 袖壁納まり
• コーナー納まり
• シリンダー鎌錠
• クロス貼り
• 上部開口仕様

壁面カマチセット

壁面カマチを取付けることで、開口部のゆがみ等で生じる製品本体と壁面のすき間を防ぎます。

■価格

製品本体価格＋下記オプション価格

価格表｜壁面カマチセット

壁面カマチ長さ	パネル1枚	パネル2枚	パネル3枚	パネル4枚(※1)
〜2000mm	¥8,690 ¥5,654	¥11,220 ¥7,293	¥14,520 ¥9,438	¥18,920 ¥12,298
〜2700mm	¥10,120 ¥6,578	¥12,980 ¥8,437	¥16,940 ¥11,011	¥22,110 ¥14,377
〜3000mm	¥11,550 ¥7,513	¥14,850 ¥9,658	¥19,360 ¥12,584	¥25,190 ¥16,379

• ※1 下レールがフラットガイドレールの場合、パネル4枚時はパネル2枚用の価格をご覧ください。
• ※上記価格には、壁面カマチ1本、クッションゴム、取付ビスの部品が含まれます。
• ※壁面カマチの長さは1mm単位での製作となります。
• ※価格は税込です。取付費・工事費などは含まれておりません。

■壁面カマチ形状(断面図)単位：mm

パネル枚数	1枚	2枚	3枚	4枚
下レール	各下レール共通	各下レール共通	各下レール共通	ノンレールのみ(※)
断面図

※下レールがフラットガイドレールの場合、パネル4枚時はパネル2枚用の壁面カマチとなります。

■部品色

• ※製品本体のフレームカラーと同系色となります。

■採寸方法

»「壁面カマチセット(有料オプション)を取付ける場合の採寸方法」をご確認ください。

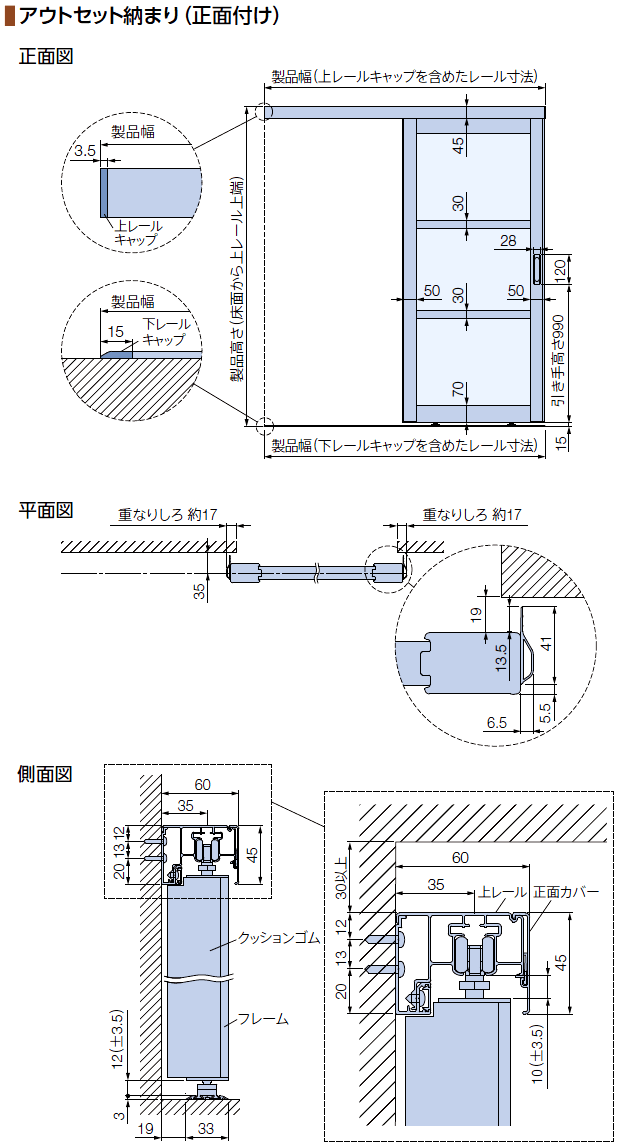

アウトセット納まり

既存の開口スペースの天井に取付けるだけでOK！袖壁の工事をしなくても引戸の取付けができます。リフォームなどで扉を後付けする場合におすすめです。

※袖壁納まり、コーナー納まり、シリンダー鎌錠と組み合わせることはできません。

※パネル枚数が2枚以上の場合はこちらをご確認ください。»オプション「袖壁納まり」

■価格

正面付けの場合

製品本体価格＋11,440円(税込)

天井付けの場合

製品本体価格＋4,290円(税込)

※取付費・工事費などは含まれておりません。

■対応している下レール

フラットガイドレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜アウトセット納まり

収まり	正面付け	天井付け
パネル枚数	1枚
製品幅(W)	1507〜2367mm	1500〜2360mm
製品高さ(H)	1700〜3000（2700）mm
製品重量	約10kg/m2

• ※（）内はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)はレール寸法となります。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。

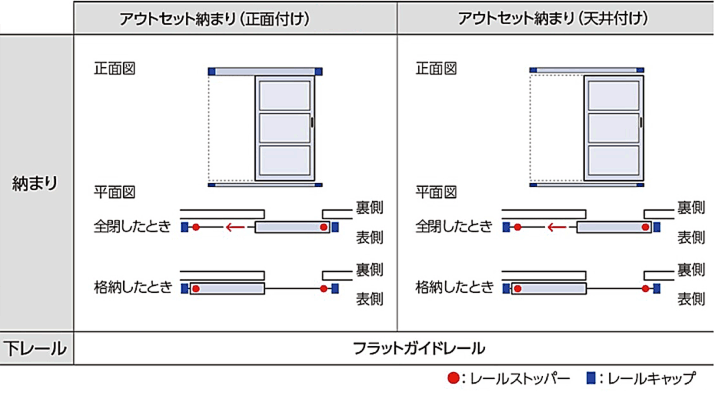

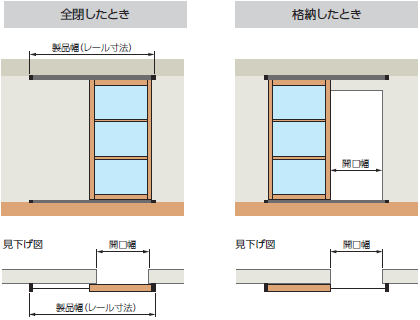

■パネルの納まり単位：mm

操作位置とパネルの納まりは下図のようになります。

※製品の荷重は上吊りのため、天井や壁の下地補強工事が必要になる場合があります。必ず下地の強度と製品重量をご確認ください。

■部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。正面カバー(上レール)・下レールの色は、天井・壁や床材の色に合わせて選ぶこともできます。

※ ご指定がない場合は、下表のあらかじめ決まった色の組み合わせになります。

正面付の場合

フレームカラー		正面カバー（上レール）	下レール
単色	PL-801 ピュアホワイト	ピュアホワイト※1	ホワイト
	PL-806 モダンシルバー	モダンシルバー	マットシルバー
	PL-807 マットブラック	マットブラック	ブラック
木目調	PL-802 ホワイト(木目調)	ホワイト(木目調)※1	サテンシルバー
	PL-803 ライトブラウン(木目調)	ライトブラウン(木目調)※1	サテンシルバー
	PL-804 ブラウン(木目調)	ブラウン(木目調)※1	サテンシルバー
	PL-805 ダークブラウン(木目調)	ダークブラウン(木目調)※1	ブラック

• ※1：ポリオレフィンシート貼り仕上げとなり、上レールの色は下レールと同色になります。

■正面カバー(上レール)

■下レール

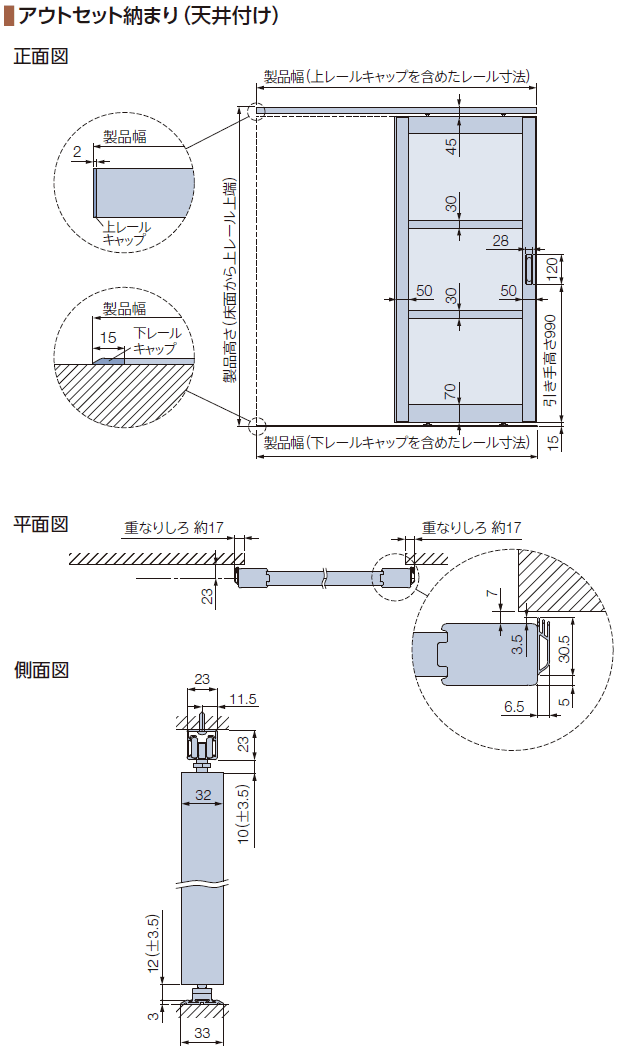

天井付の場合

フレームカラー		上レール・下レール
単色	PL-801 ピュアホワイト	ホワイト
	PL-806 モダンシルバー	マットシルバー
	PL-807 マットブラック	ブラック
木目調	PL-802 ホワイト(木目調)	サテンシルバー
	PL-803 ライトブラウン(木目調)	サテンシルバー
	PL-804 ブラウン(木目調)	サテンシルバー
	PL-805 ダークブラウン(木目調)	ブラック

■上レール

■下レール

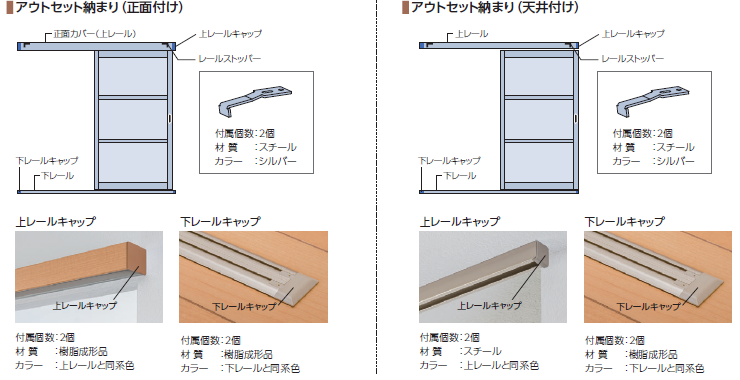

■専用付属部品

■製品詳細図単位：mm

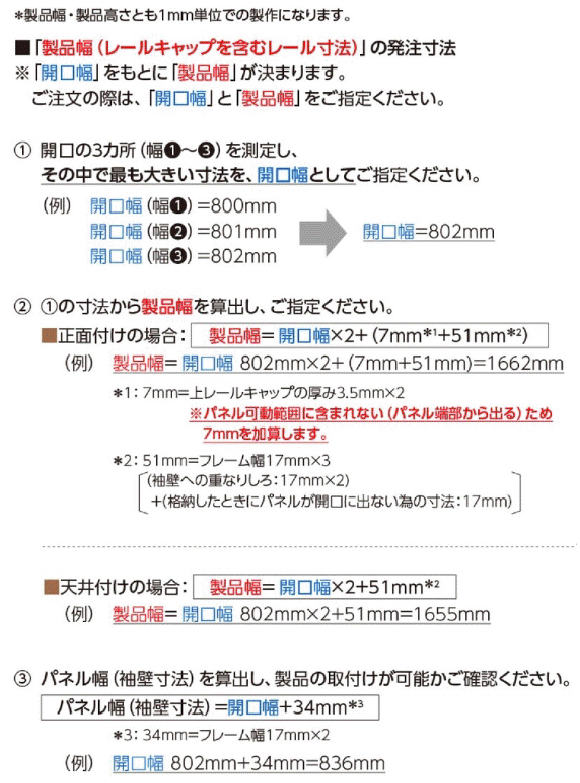

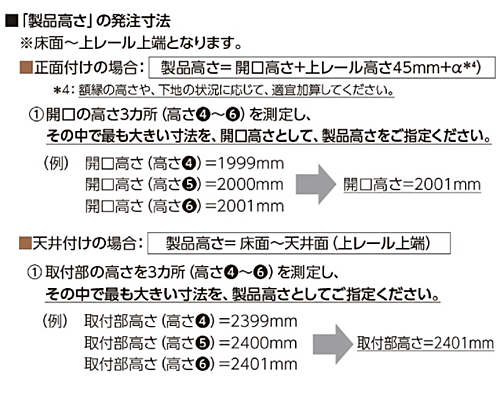

■採寸方法

袖壁納まり

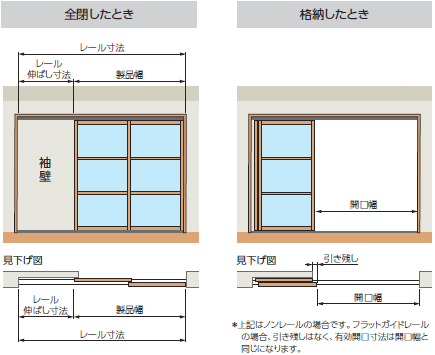

レールを伸ばして袖壁にパネルをすっきりと納めることができます。パネルを袖壁に納めることで、開口部を広く取ることができ、スペースを有効活用できます。

※アウトセット納まりと組み合わせることはできません。

※パネル1枚で袖壁に納めたい場合はこちらをご確認ください。»製品仕様(引戸)

■価格

製品本体価格＋下記オプション価格

■製作可能寸法・製品重量

製作可能寸法・製品重量｜袖壁納まり

パネル枚数	2枚	3枚	4枚
製品幅(W)	1500〜2360mm	2101〜3520mm	3101〜4720mm
製品高さ(H)	1700〜3000（2700）mm
製品重量	約10kg/m2

• ※（）内はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。

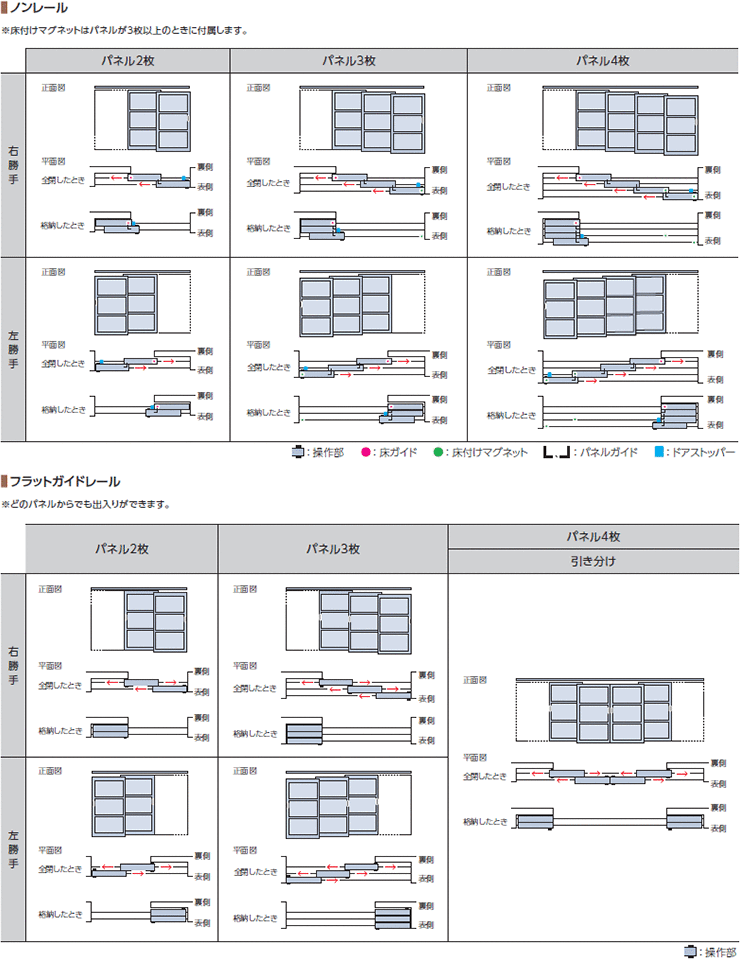

■パネルの納まり単位：mm

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。

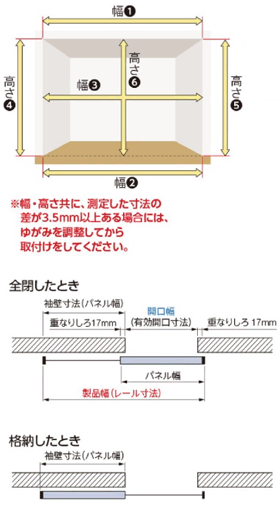

■採寸方法

»製品高さの採寸方法はこちらをご確認ください。

※「開口幅」をもとに「製品幅」などが決まります。ご依頼の際は「製品幅」と「レール寸法」をご指定ください。

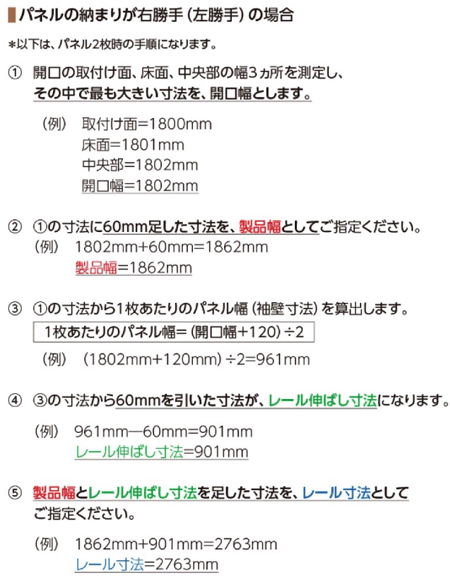

パネルの納まりが右勝手(左勝手)の場合

※以下は、パネル2枚時の手順となります。

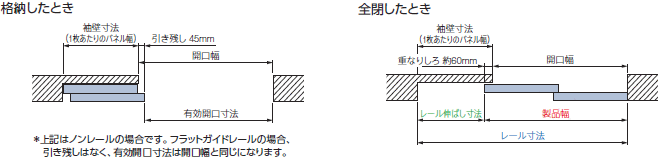

算出方法(パネルの納まり：右勝手・左勝手)単位：mm

パネル枚数	2枚	3枚	4枚
製品幅(W)	開口幅＋60
1枚あたりのパネル幅(袖壁寸法)	(開口幅＋120)÷2	(開口幅＋180)÷3	(開口幅＋240)÷4
レール伸ばし寸法	袖壁寸法 - 60
有効開口寸法	開口幅 - 45

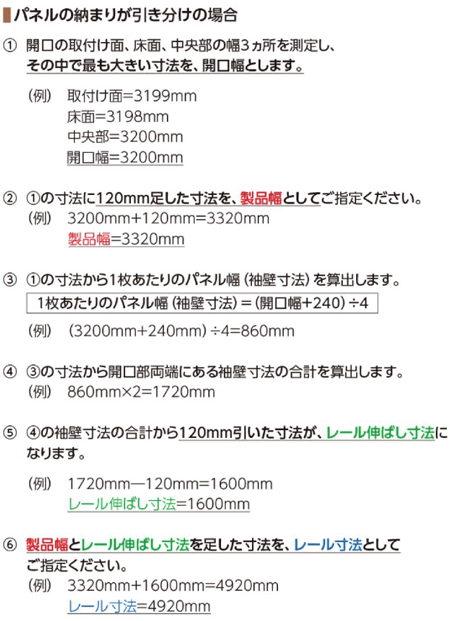

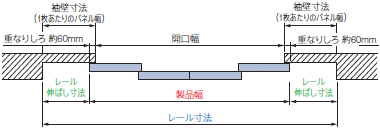

パネルの納まりが引き分けの場合

算出方法(パネルの納まり：引き分け)単位：mm

パネル枚数	4枚
製品幅(W)	開口幅＋120
1枚あたりのパネル幅(袖壁寸法)	(開口幅＋240)÷4
レール伸ばし寸法	(片側の袖壁寸法×2) - 120
有効開口寸法	開口幅と同じ

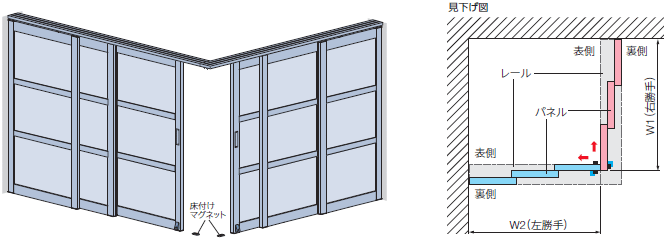

コーナー納まり

コーナーをL字に仕切って新たに部屋をつくることができます。和室や寝室にしたりと、部屋の用途が広がります。

※アウトセット納まり、シリンダー鎌錠と組み合わせることはできません。

※優先するパネルの位置によりW1、W2の製品幅が異なります。ご依頼の際は採寸方法をよくご確認のうえ、寸法をご指定ください。

■価格

W1製品本体価格＋W2製品本体価格

※パネル2枚以上で袖壁に納めたい場合は、別途価格が加算されます。詳しくはオプション「袖壁納まり」をご確認ください。

■対応している下レール

ノンレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜コーナー納まり

パネル枚数	1枚 ※2	2枚	3枚	4枚
製品幅(W1・W2) ※1	1500〜2360mm	1500〜2360mm	2101〜3520mm	3101〜4720mm
製品高さ(H)	1700〜3000（2700）mm ※3
製品重量	約10kg/m2

• ※1：W1、W2は異なるパネル枚数で組み合わせて製作することもできます。
• ※2：パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となります。
• ※3：（）内はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。

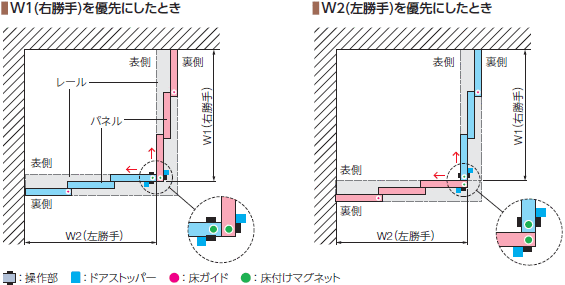

■パネルの優先について

優先するパネルと操作位置は下記のようになります。使い勝手を考慮して、パネルの優先をご指定ください。

※図はパネル3枚、袖壁なしの場合となります。

■部品色の組み合わせ

部品色はフレームカラーによりあらかじめ決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。

※ ご指定がない場合は、下表のあらかじめ決まった色の組み合わせになります。

フレームカラー		上レール・下レール	レールキャップ
単色	PL-801 ピュアホワイト	ホワイト	ホワイト
	PL-806 モダンシルバー	マットシルバー	グレー
	PL-807 マットブラック	ブラック	ブラック
木目調	PL-802 ホワイト(木目調)	サテンシルバー	サテンシルバー
	PL-803 ライトブラウン(木目調)	サテンシルバー	サテンシルバー
	PL-804 ブラウン(木目調)	サテンシルバー	サテンシルバー
	PL-805 ダークブラウン(木目調)	ブラック	ブラック

■上レール

■下レール

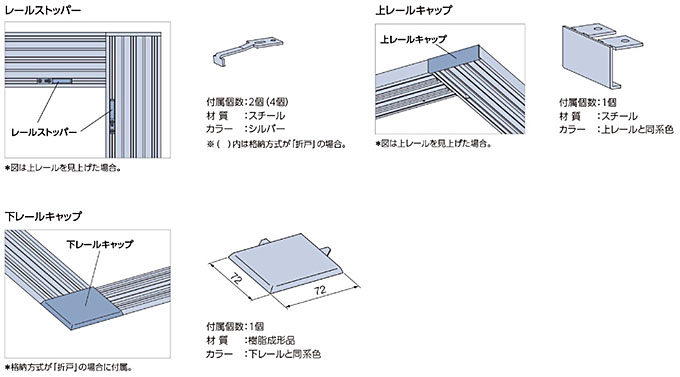

■専用付属部品

※写真は上レールを見上げた場合となります。

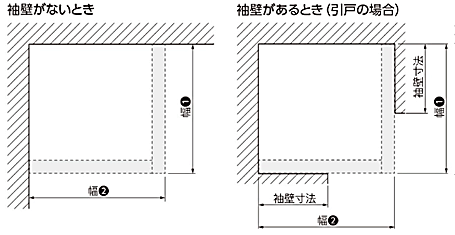

■採寸方法

»製品高さの採寸方法はこちらをご確認ください。

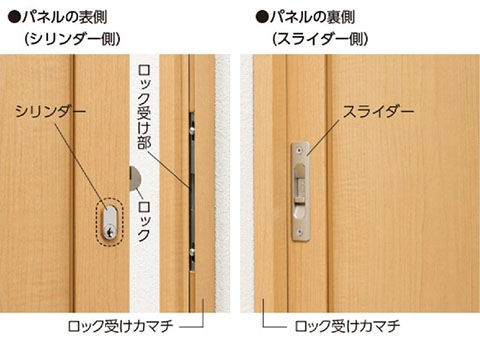

シリンダー鎌錠

表側はキー操作、裏側はスライドで施錠できます。プライバシーを確保したい個室や、特定の人が施錠を行う場所におすすめです。

※アウトセット納まり、コーナー納まりと組み合わせることはできません。

■価格

製品本体価格＋23,595円(税込)

※取付費・工事費などは含まれておりません。

■対応している下レール

ノンレール

■製作可能寸法・製品重量

製作可能寸法・製品重量｜シリンダー鎌錠

パネル枚数	1枚 ※1	2枚	3枚	4枚
製品幅(W)	1500〜2360mm	1500〜2360mm	2101〜3520mm	3101〜4720mm
製品高さ(H)	1700〜3000（2700）mm ※2
製品重量	約10kg/m2
１枚あたりのパネル幅	開口幅+37	(製品幅+40)/2	(製品幅+99)/3	(製品幅+157)/4
有効開口寸法	開口幅-70	開口幅-パネル幅-70

• ※1：パネル1枚時は袖壁納まりとなるため、製品幅はレール寸法となります。
  パネル2枚以上で袖壁に納めたい場合は、別途価格が加算されます。詳しくはオプション「袖壁納まり」をご確認ください。
• ※2：（）内はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。
• ※製品幅(W)、製品高さ(H)ともに1mm単位での製作となります。

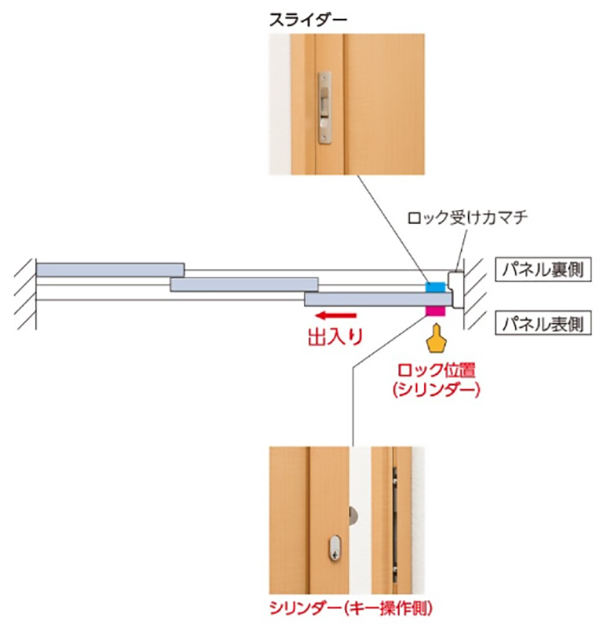

■構造と部品

パネル2枚以上の場合、格納側のパネルはパネルストッパーにより固定されています。

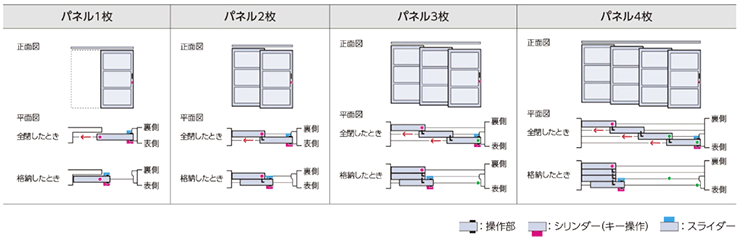

■パネルの納まり

パネルの納まりは、引戸(ノンレール)と同じです。

パネル2枚以上の場合、格納側のパネルはパネルストッパーにより固定されています。

シリンダー鎌錠は操作部がついたパネルのみにつきます。

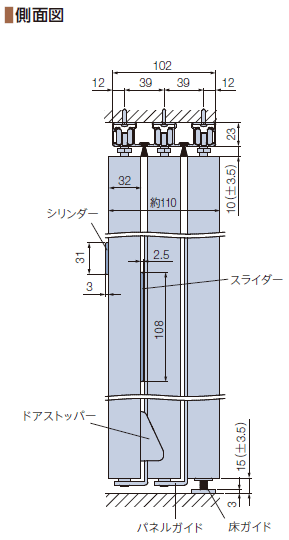

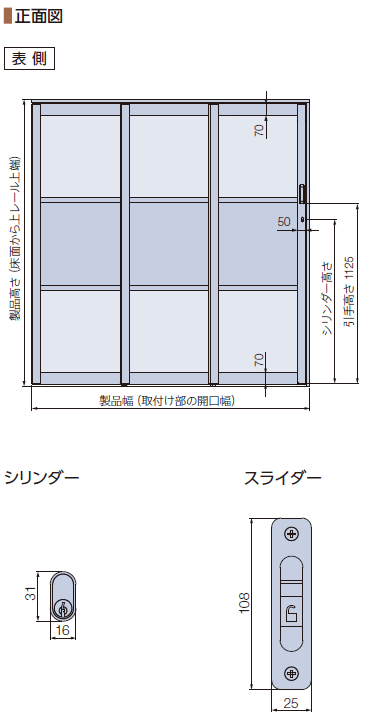

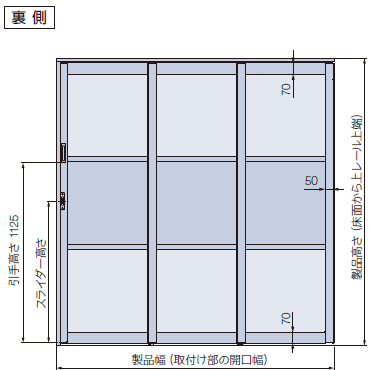

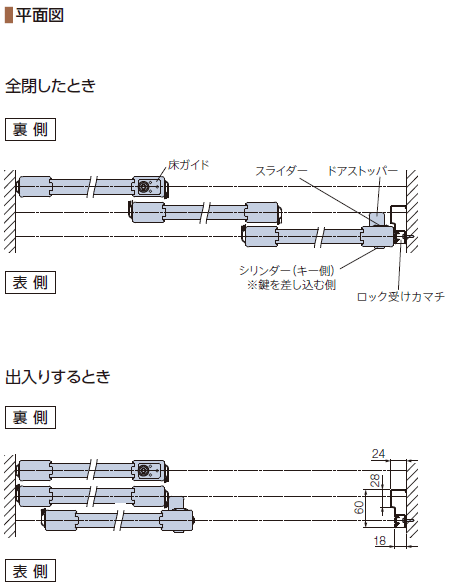

■製品詳細図単位：mm

シリンダー・スライダーの高さ

パネルデザインDの場合

製品高さ	シリンダーの高さ	スライダーの高さ
1700〜2200mm	902mm	835mm
〜2700mm	1027mm	960mm

パネルデザインGの場合

製品高さ	シリンダーの高さ	スライダーの高さ
2201〜3000mm	902mm	835mm

クロス貼り

パネル部分にお好みのクロス(壁紙)を貼ることができます。部屋の壁紙と合わせたり、気に入った壁紙を貼ってオリジナルの間仕切りを作ったり、インテリアの楽しさが広がります。

■価格

製品本体価格×0.95

• ※壁紙手配および貼り施工は、別途手配となります。

■製作可能寸法

パネル枚数	1枚 ※1	2枚	3枚	4枚
製品幅	1500〜2360mm	1500〜2360mm	2101〜3520mm	3101〜4720mm
製品高さ	1700〜3000（2700）mm ※2
製品重量	約10kg/m2

• ※1：パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となります。
• ※2：（）内はパネルデザインDの場合。パネルデザインGの場合、製品高さは2201mm以上での製作。

■対応パネルデザイン

D-2〜D-5・G-2〜G-4

• ※パネルの貼り下地はクロス貼り可能な防湿シート仕上げのMDF(繊維化した木材を接着剤とともに熱圧成形したもの)になります。

»パネルデザインの詳細はこちら

上部開口仕様

一番上のパネルを抜き、枠のみにする仕様。
一つの空間を仕切った際の、採光や空調の通りを良くします。

■製作可能寸法

パネル組数	1枚 ※	2枚	3枚	4枚
製品幅	1500〜2360mm	1500〜2360mm	2101〜3520mm	3101〜4720mm
製品高さ	パネルデザインD：1700〜2700mm、パネルデザインG：2201〜3000mm
製品重量	約10kg/m2

※パネル1枚時は「袖壁納まり」となるため、製品幅はレール寸法となります。

■対応パネルデザイン

D-1〜D-4・G1〜G3

»パネルデザインの詳細はこちら

■開口寸法

※図はパネルデザインD-4の場合

• ※開口部・パネル・採光窓の寸法は均等になります。

■価格

製品本体価格と同価格

開口寸法計算式

パネルデザイン	開口寸法計算式
C・D	（製品高さ-200-下表A寸法）/3
F・G	（製品高さ-230-下表A寸法）/4

A寸法

フラットガイドレール	ノンレール
48mm	48mm
