調光タテ型ブラインド（バーチカルブラインド）

製品仕様「スリーヌ」

製品仕様｜スリーヌ　
調光タテ型ブラインド・バーチカルブラインド

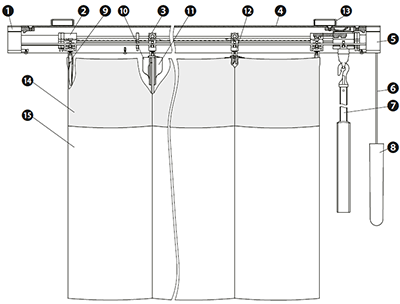

■構造と部品単位：mm

※⑥⑧はコード&バトンタイプのみ

●各部の名称※構造図を参照
部品名	材質
① Uターン側サイドカバー	樹脂成形品
② トップランナー	樹脂成形品
③ ランナー	樹脂成形品
④ ヘッドレール	アルミ押出し形材
⑤ 操作側サイドカバー	樹脂成形品
⑥ ドライブコード(操作コード)	化学繊維
⑦ 操作バトン	アルミ押出し形材、樹脂成形品
⑧ テンションウエイト	樹脂成形品、鋼板プレス成形品
⑨ ハンガー(端部用)	樹脂成形品
⑩ ハンガー(B)	樹脂成形品
⑪ ハンガー(A)	樹脂成形品
⑫ ランナーフック	樹脂成形品
⑬ ブラケット	樹脂成形品、鋼板プレス成形品
⑬ 芯地	化学繊維
⑬ 生地	化学繊維

■側面図単位：mm

※製品高さ(H)：ブラケット上面から生地下部まで(正面付L金具の厚みは含みません)

●天井付け

●正面付け
(正面付L金具使用)

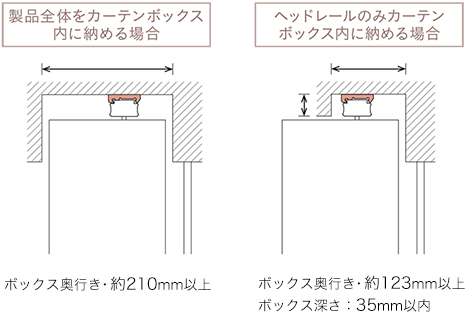

●製品全体をカーテンボックス内に納める場合

●ヘッドレールのみカーテンボックス内に納める場合

■見下げ図単位：mm

＜全閉時＞

＜調光時＞

■製作可能寸法

幅(W)、高さ(H)ともに1cm単位でサイズ指定できます。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

操作方法	バトン	コード&バトン
製品幅(W)	30～400cm	30～400cm
製品高さ(H)	50～300(280)cm	50～300(280)cm
最大面積	9(8)m²	全サイズ製作可能※1

※（）内は「ルナリア」の場合。
※1 9(8)m²を超える場合、または取付け高さ301cm以上は操作バトンでの開閉不可。角度調整のみ。

■納まりの種類

※片開きのみの製作になります。

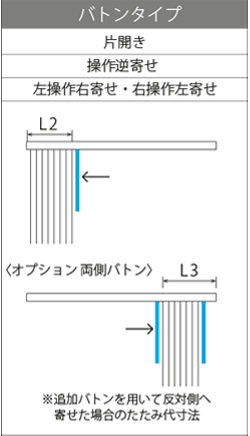

＜バトンタイプ＞

生地の開閉、角度調整とも操作バトン1本で行います。
操作方法がシンプルでわかりやすくドライブコードがないため、操作部がすっきり納まります。
※取付高さが301cm以上の場合は製作できません。

●両側バトンタイプ有料オプション

※取付高さが301cm以上の場合は製作できません。

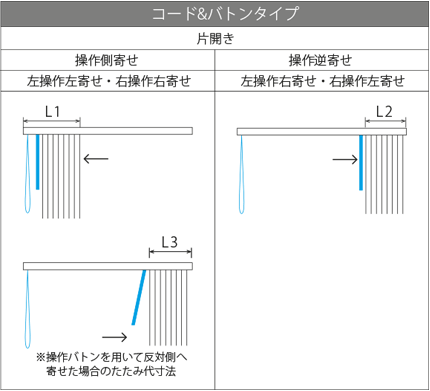

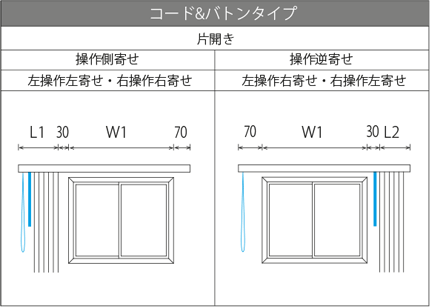

＜コード&バトンタイプ＞

生地の開閉はドライブコード、または操作バトンで行います。角度調整は操作バトンで行います。
幅の広い窓の開閉にはドライブコードが便利です。

※取付高さが301cm以上や製作サイズによって操作バトンでの開閉はできません。角度調整のみとなります。

※③④はドライブコードによる開閉操作を行うと、生地と共に操作バトンも動きます。取付高さが301cm以上は、開閉時に操作バトンは動きません。

●両側バトンタイプ有料オプション

操作バトンによる左右両側からの反対側寄せが可能です。

※取付高さが301cm以上や製作サイズによって操作バトンでの開閉はできません。角度調整のみとなります。

●連窓片開き(生地重なり仕様)

片開きを2台並べて全閉したとき、中央の生地が重なる仕様にできます。

片開き⑞左操作左寄せと⑟右操作右寄せの2台の組み合わせで指定が可能です。
見積もりフォーム「その他」欄に「連窓片開き(生地重なり仕様)」とご指定ください。

※ご指定がない場合、2台を並べたとき全閉時の中央部分にすき間が生じます。
※すき間寸法は »こちらをご確認ください。
※連窓仕様の場合はバトン追加ができません。
※連窓片開き仕様でも調光時はすき間(最大約10.7cm)が生じます。

■付属品単位：mm

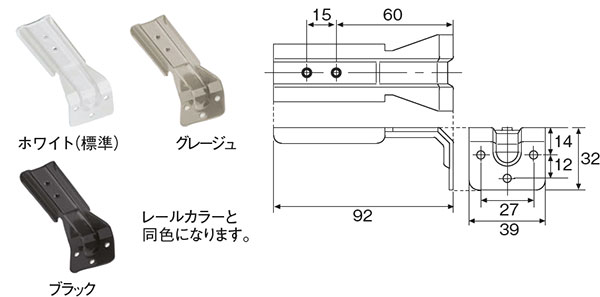

●正面付L金具

※正面付仕様
正面付L金具に天井付ワンタッチブラケットを固定してご使用ください。

●天井付ワンタッチブラケット

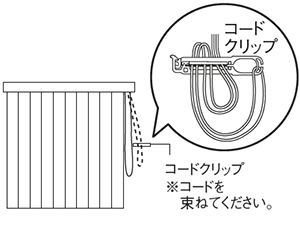

●コードクリップ

コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより事故を防止する効果があります。

材質：樹脂成形品

●付属品必要数量
製品幅(W)	ブラケット	コードクリップ
30～120cm	2個	1個
～240cm	3個
～400cm	4(5)個

※コードクリップは、バトンタイプには付属しません。
※生地シリーズ「ソリア」の9m²以上のサイズの場合は、ブラケットが()の数量となります。
※生地シリーズ「ルナリア」の8m²以上のサイズの場合は、ブラケットが()の数量となります。

■取付け場所の必要寸法単位：mm

下記の寸法の確保が必要です。

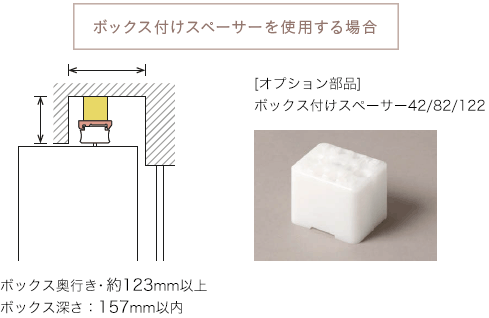

カーテンボックスの深さは、オプションの「ボックス付けスペーサー」で調整できます。

＜天井付け＞

＜正面付け＞

＜カーテンボックス内天井付け＞

» 詳しくはこちらをご覧ください。

■生地端部のすき間寸法単位：mm

※製品の構造上、端部およびレース部から光が入ります。下記のすき間寸法を目安寸法としてご確認ください。生地の出来上がりは実際の寸法と異なる場合があります。

※イラストはコード&バトンタイプですが、バトンタイプも同寸法です。

調光時

全閉時

＜操作側に生地を閉じた場合＞

＜反操作側に生地を閉じた場合＞

両側バトンタイプの場合有料オプション

＜操作側に生地を閉じた場合＞

＜反操作側に生地を閉じた場合＞

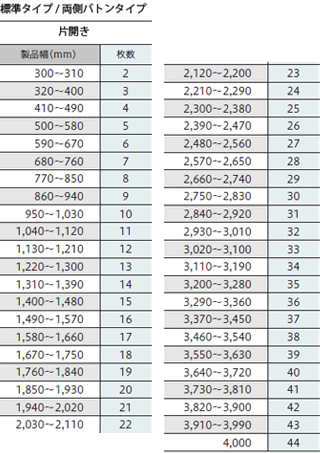

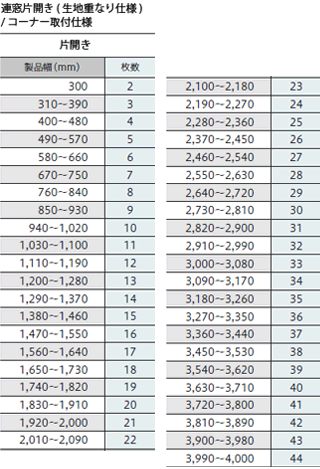

■生地枚数表単位：mm

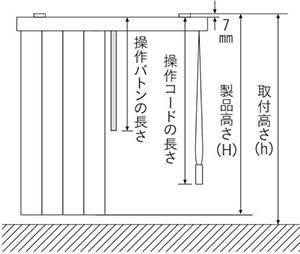

バトン・コードの長さ　
調光タテ型ブラインド・バーチカルブラインド

バトン・コードの長さは、製品の取付け高さによって異なります。製品の取付け高さをご指定ください。

【取付高さ】ブラケット上面から床まで
【製品高さ】ブラケット上面から生地下部まで(正面付L金具の厚みは含みません)
【操作バトン長さ】ヘッドレール上面からバトン下部まで
【操作コード長さ】ヘッドレール上面からテンションウエイト下部まで

＜ご注意＞

※取付高さが401cm以上の場合、操作バトンはジョイント仕様(1カ所)になります。
※取付高さ(h)のご指定がない場合、製品高さ(Ｈ)によって操作バトン・コードの長さが決まります。
※取付高さが301cm以上の場合、操作バトンの位置は固定となり、操作バトンでの開閉はできません。生地の角度調整のみとなります。

●操作コードの長さ単位:mm

取付高さ(h)	操作コード長さ
500～1,000	取付高さ(h)と同じ
1,010～1,600	(h)-200
1,610～2,000	(h)-400
2,010～6,000	(h)-600

●操作バトンの長さ単位:mm

取付高さ(h)	操作バトン長さ
500～1,600	300
1,610～2,000	600
2,010～2,300	900
2,310～2,600	1,200
2,610～2,900	1,500
2,910～3,200	1,800
3,210～3,500	2,100
3,510～3,800	2,400
3,810～4,000	2,600
4,010～4,200	2,900
4,210～4,600	3,200
4,610～4,900	3,500
4,910～5,200	3,800
5,210～5,500	4,100
5,510～5,800	4,400
5,810～6,000	4,700
