仕様・構造デュアルトーソー(TOSO)｜縦型ブラインド（バーチカルブラインド）を激安価格で通信販売

デュアル／デュアルシェイプ／デュアルオーバーラップ／デュアルレールジョイント

仕様・構造

●製品タイプ概要
ルーバー幅	100mm、80mm

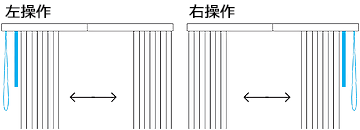

操作方法	コード＆バトン式、バトン式
製作可能寸法	製品幅(W)：300～4,000mm 製品高さ(H)：500～6,000mm 最大面積：12m² ※レールジョイント仕様は製品幅(W)2,010～5,000mmまで。 ※バトンタイプは製品高さ・取付高さ3,000㎜までとなります。
レールジョイント仕様	対応可能

※生地・デザインタイプによって製作可能寸法が異なります。

構造図

■正面図単位：mm

※全閉時のルーバー重なり寸法：デュアル10mm、デュアルオーバーラップ30mm

●デュアルレールジョイント仕様

●各部の名称※正面図を参照
部品名	材質
① Uターン側サイドカバー	樹脂成形品
② トップランナー	樹脂成形品
③ ランナー	樹脂成形品
④ ヘッドレール	アルミ押出し形材
⑤ 操作側サイドカバー	樹脂成形品
⑥ ドライブコード(操作コード)	化学繊維
⑦ 操作バトン	アルミ押出し形材、樹脂成形品
⑧ テンションウエイト	樹脂成形品、鋼板プレス成形品
⑨ ハンガー	樹脂成形品
⑩ ランナーフック	樹脂成形品
⑪ ルーバー	ルーバーによって異なります
⑫ ウエイトカバー	樹脂成形品
⑬ バランスウエイト	鋼板プレス成形品
⑭ ブラケット	鋼板プレス成形品、樹脂成形品
⑮ ボトムコード	樹脂成形品、化学繊維
⑯ ジョイントプレート大	鋼板プレス成形品
⑰ シャフトジョイント	樹脂成形品
⑱ ジョイントプレート小	鋼板プレス成形品

■側面図単位：mm

※製品高さ：ブラケット上面からルーバー下部まで(正面付L金具の厚みは含みません)。

●正面付け(正面付L金具使用)

※正面付L金具の出幅は2段階の調整ができます。

●天井付け(天井付ワンタッチブラケット使用)

●カーテンボックスの内側に取付ける場合

■付属品単位：mm

お見積りの際に、取付方法(正面付け / 天井付け)をご指定ください。ご指定いただいたブラケットが付属します。

●正面付L金具

※レールカラーと同色になります。
●天井付ワンタッチブラケット

●コードクリップ

コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより事故を防止する効果があります。

●付属品必要数量
製品タイプ	製品幅(W)	ブラケット	コードクリップ
デュアル標準	30cm～120cm	2個	1個
	～240cm	3個
	～400cm	4個
デュアル標準(レールジョイント仕様)	201cm～300cm	4個
	～500cm	6個

■製作可能寸法

製品タイプ	製品幅(W)	製品高さ(H)	最大面積
デュアル標準	30cm～400cm	50cm～600cm	平窓換算で12m²
デュアル標準(レールジョイント仕様)	201cm～500cm	50cm～600cm	平窓換算で12m²

※生地のシリーズによって、製作可能寸法は異なる場合があります。
※製品幅(W)・製品高さ(H)とも1cm単位でオーダーできます。

■製品重量の目安

●デュアル標準

W200×H200cm、ルノプレーンシリーズの場合：3.9kg

●デュアル標準(レールジョイント仕様)

W201×H200cm、ルノプレーンシリーズの場合：4.02kg

■操作バトン・コードの長さ

※取付高さのご指定がない場合、製品高さ(H)によって操作バトン・コードの長さが決まります。

※取付高さまたは製品高さ(H)が401cm以上の場合、操作バトンはジョイント仕様(1カ所)になります。

取付高さ：ブラケット上面から床まで
製品高さ：ブラケット上面からルーバー下部まで
(正面付L金具の厚みは含みません)
操作バトン長さ：ヘッドレール上面からバトン下部まで
操作コード長さ：ヘッドレール上面からテンションウエイト下部まで

●操作コードの長さ
製品高さ(H) または取付高さ	操作コードの長さ
50～100cm	製品高さ(H)または取付高さと同じ
～160cm	製品高さ(H)-20cmまたは取付高さ-20cm
～200cm	製品高さ(H)-40cmまたは取付高さ-40cm
～600cm	製品高さ(H)-60cmまたは取付高さ-60cm

●操作バトンの長さ
製品高さ(H) または取付高さ	操作バトンの長さ
50～160cm	30cm
～200cm	60cm
～230cm	90cm
～260cm	120cm
～290cm	150cm
～320cm	180cm
～350cm	210cm
～380cm	240cm
～400cm	260cm
～420cm	290cm
～460cm	320cm
～490cm	350cm
～520cm	380cm
～550cm	410cm
～580cm	440cm
～600cm	470cm

■バランスウエイト仕様

バランスウエイトは巻き込み式が標準となります。袋縫い式、ボトムコードなしをご希望の場合はお見積りフォーム「その他」欄にご記入ください。

※デュアルシェイプは袋縫い式に対応していません。

※袋縫い式は丈調整ができません。

※生地がケスレーの場合、袋縫い式ではなく溶着式になります。

巻き込み式

袋縫い式(縫製)

ボトムコードなし

ボトムコードとウェイトカバーの色

品番	色名	ボトムコード	ウェイトカバー
TF-8001	ホワイト	ホワイト	ホワイト
TF-8002	オフホワイト	ホワイト	ホワイト
TF-8003	アイボリー	ホワイト	ホワイト
TF-8004	エクルベージュ	ホワイト	ホワイト
TF-8005	ミルキーホワイト	ホワイト	ホワイト
TF-8006	グレーアイボリー	ホワイト	ホワイト
TF-8007	プラチナグレー	ホワイト	ホワイト
TF-8008	マテリアルグレー	ホワイト	ホワイト
TF-8009	ベージュ	ホワイト	ホワイト
TF-8010	サンドベージュ	ホワイト	ホワイト
TF-8011	グレイッシュブラウン	ブラウン	ホワイト
TF-8012	セピアブラウン	ブラウン	ホワイト
TF-8013	ウォームグレー	ホワイト	ホワイト
TF-8014	ミディアムグレー	ホワイト	ホワイト
TF-8015	ダークグレー	ホワイト	ホワイト
TF-8016	チャコール	ブラック	ブラック
TF-8017	ピンクホワイト	ホワイト	ホワイト
TF-8018	イエローアイボリー	ホワイト	ホワイト
TF-8019	ペールブルー	ホワイト	ホワイト
TF-8020	ライトグレー	ホワイト	ホワイト
TF-8021	ピンクベージュ	ホワイト	ホワイト
TF-8022	ライトモカ	ホワイト	ホワイト
TF-8023	スプリンググリーン	ホワイト	ホワイト
TF-8024	グレイッシュベージュ	ホワイト	ホワイト
TF-8025	ホワイト	ホワイト	ホワイト
TF-8026	パールグレー	ホワイト	ホワイト
TF-8027	アイボリー	ホワイト	ホワイト
TF-8028	イエローアイボリー	ホワイト	ホワイト
TF-8029	プラチナグレー	ホワイト	ホワイト
TF-8030	リネングレー	ホワイト	ホワイト
TF-8031	カフェオレ	ホワイト	ホワイト
TF-8032	カスタードイエロー	ホワイト	ホワイト
TF-8033	マテリアルグレー	ホワイト	ホワイト
TF-8034	グレージュ	ホワイト	ホワイト
TF-8035	サンドベージュ	ホワイト	ホワイト
TF-8036	ウォームイエロー	ホワイト	ホワイト
TF-8037	アッシュブラック	ブラック	ブラック
TF-8038	ダークブラウン	ブラウン	ホワイト
TF-8039	アッシュグレー	ブラウン	ホワイト
TF-8040	キャメル	ホワイト	ホワイト
TF-8041	ペールグリーン	ホワイト	ホワイト
TF-8042	サックスブルー	ホワイト	ホワイト
TF-8043	ペールブルー	ホワイト	ホワイト
TF-8044	ピンクベージュ	ホワイト	ホワイト
TF-8045	アップルグリーン	ホワイト	ホワイト
TF-8046	ライトブルー	ホワイト	ホワイト
TF-8047	サルビアブルー	ホワイト	ホワイト
TF-8048	シェルピンク	ホワイト	ホワイト
TF-8049	イエローグリーン	ホワイト	ホワイト
TF-8050	ターコイズブルー	ホワイト	ホワイト

品番	色名	ボトムコード	ウェイトカバー
TF-8051	ネイビーブルー	ブラウン	ホワイト
TF-8052	ディープピンク	ホワイト	ホワイト
TF-8053	アイビーグリーン	ホワイト	ホワイト
TF-8054	ピーコックグリーン	ブラウン	ホワイト
TF-8055	ダークネイビー	ブラック	ブラック
TF-8056	マゼンダ	ホワイト	ホワイト
TF-8057	シルバーグレー	ホワイト	ホワイト
TF-8058	ストーングレー	ホワイト	ホワイト
TF-8059	モスグレー	ホワイト	ホワイト
TF-8060	パールグレー	ホワイト	ホワイト
TF-8061	リネングレー	ホワイト	ホワイト
TF-8062	グレージュ	ホワイト	ホワイト
TF-8063	プラスターホワイト	ホワイト	ホワイト
TF-8064	ストーングレー	ホワイト	ホワイト
TF-8065	アーバングレー	ブラック	ブラック
TF-8066	アイボリーホワイト	ホワイト	ホワイト
TF-8067	カームゴールド	ホワイト	ホワイト
TF-8068	アイアンカーキ	ブラック	ブラック
TF-8069	ホワイト	ホワイト	ホワイト
TF-8070	ホワイト	ホワイト	ホワイト
TF-8071	アイスグレー	ホワイト	ホワイト
TF-8072	ミストアイボリー	ホワイト	ホワイト
TF-8073	グレーベージュ	ホワイト	ホワイト
TF-8074	アイボリー	ホワイト	ホワイト
TF-8075	ピンク	ホワイト	ホワイト
TF-8076	ベージュ	ホワイト	ホワイト
TF-8077	ウォームベージュ	ホワイト	ホワイト
TF-8078	ライムグリーン	ホワイト	ホワイト
TF-8079	フロスティブルー	ホワイト	ホワイト
TF-8080	ホワイト	ホワイト	ホワイト
TF-8081	グレーアイボリー	ホワイト	ホワイト
TF-8082	リーフグリーン	ホワイト	ホワイト
TF-8083	ホワイト	ホワイト	ホワイト
TF-8084	パールホワイト	ホワイト	ホワイト
TF-8085	パールグレー	ホワイト	ホワイト
TF-8086	ウォームグレー	ホワイト	ホワイト
TF-8087	スノーホワイト	ホワイト	ホワイト
TF-8088	プラチナグレー	ホワイト	ホワイト
TF-8089	マテリアルグレー	ホワイト	ホワイト
TF-8090	ダークグレー	ホワイト	ホワイト
TF-8091	ミディアムグレー	ホワイト	ホワイト
TF-8092	グレーアイボリー	ホワイト	ホワイト
TF-8093	ベージュ	ホワイト	ホワイト
TF-8094	サンドベージュ	ホワイト	ホワイト
TF-8095	チャコール	ホワイト	ホワイト
TF-8096	リーフグリーン	ホワイト	ホワイト
TF-8097	フォレストグリーン	ホワイト	ホワイト
TF-8098	グレイッシュブラウン	ホワイト	ホワイト
TF-8099	ピンクホワイト	ホワイト	ホワイト
TF-8100	イエローアイボリー	ホワイト	ホワイト

品番	色名	ボトムコード	ウェイトカバー
TF-8101	サックスブルー	ホワイト	ホワイト
TF-8102	ライトグレー	ホワイト	ホワイト
TF-8103	ピンクベージュ	ホワイト	ホワイト
TF-8104	ライトモカ	ホワイト	ホワイト
TF-8105	セージブルー	ホワイト	ホワイト
TF-8106	グレイッシュベージュ	ホワイト	ホワイト
TF-8107	ペールアイボリー	ホワイト	ホワイト
TF-8108	シルバーグレー	ホワイト	ホワイト
TF-8109	ミストグリーン	ホワイト	ホワイト
TF-8110	アッシュグレー	ホワイト	ホワイト
TF-8111	アッシュローズ	ホワイト	ホワイト
TF-8112	イエローオーカー	ホワイト	ホワイト
TF-8113	チャコールグレー	ブラック	ブラック
TF-8114	ラベンダーモーブ	ホワイト	ホワイト
TF-8115	マホガニーブラウン	ブラウン	ホワイト
TF-8116	アーモンドピンク	ホワイト	ホワイト
TF-8117	マリンブルー	ホワイト	ホワイト
TF-8118	クロムグリーン	ホワイト	ホワイト
TF-8119	キャラメル	ホワイト	ホワイト
TF-8120	パープル	ホワイト	ホワイト
TF-8121	デニムブルー	ホワイト	ホワイト
TF-8122	アッシュブラック	ブラック	ブラック
TF-8123	アンティークグリーン	ブラック	ブラック
TF-8124	アンティークホワイト	ホワイト	ホワイト
TF-8125	アンティークグレー	ホワイト	ホワイト
TF-8126	ブラウン	ホワイト	ホワイト
TF-8127	モスグリーン	ホワイト	ホワイト
TF-8128	ライトグレー	ホワイト	ホワイト
TF-8129	パープル	ホワイト	ホワイト
TF-8130	チャコール	ホワイト	ホワイト
TF-8131	ホワイト	ホワイト	ホワイト
TF-8132	オフホワイト	ホワイト	ホワイト
TF-8133	ピンクベージュ	ホワイト	ホワイト
TF-8134	ライトグレー	ホワイト	ホワイト
TF-8135	ライトベージュ	ホワイト	ホワイト
TF-8136	アッシュブラウン	ホワイト	ホワイト
TF-8137	チャコールグレー	ホワイト	ホワイト
TF-8138	ダークブラウン	ホワイト	ホワイト
TF-8139	ソフトブラック	ブラック	ブラック
TF-8140	マスタード	ホワイト	ホワイト
TF-8141	ピスタチオ	ホワイト	ホワイト
TF-8142	モスグリーン	ホワイト	ホワイト
TF-8143	ブルーグリーン	ホワイト	ホワイト
TF-8144	インディゴブルー	ブラック	ブラック
TF-8145	ディープブルー	ブラック	ブラック
TF-8146	クールホワイト	ホワイト	ホワイト
TF-8147	ホワイト	ホワイト	ホワイト
TF-8148	アイボリー	ホワイト	ホワイト
TF-8149	ローズグレー	ホワイト	ホワイト
TF-8150	アッシュグレー	ブラウン	ホワイト

品番	色名	ボトムコード	ウェイトカバー
TF-8151	カフェオレ	ホワイト	ホワイト
TF-8152	ブラック	ブラック	ブラック
TF-8153	ダークブラウン	ブラック	ブラック
TF-8154	マホガニーブラウン	ブラウン	ホワイト
TF-8155	クロームイエロー	ホワイト	ホワイト
TF-8156	アップルグリーン	ホワイト	ホワイト
TF-8157	サルビアブルー	ホワイト	ホワイト
TF-8158	マゼンダ	ホワイト	ホワイト
TF-8159	ターコイズブルー	ホワイト	ホワイト
TF-8160	ネイビーブルー	ブラック	ブラック
TF-8162	ライトグレー	ホワイト	ホワイト
TF-8163	グレー	ホワイト	ホワイト
TF-8164	ライトベージュ	ホワイト	ホワイト
TF-8165	カーキ	ホワイト	ホワイト
TF-8166	ペールブラウン	ホワイト	ホワイト
TF-8167	クロームオレンジ	ホワイト	ホワイト
TF-8168	ライムグリーン	ホワイト	ホワイト
TF-8169	ダークブラウン	ブラウン	ホワイト
TF-8170	アッシュブルー	ホワイト	ホワイト
TF-8171	デニムブルー	ホワイト	ホワイト
TF-8172	グレーミックス	ホワイト	ホワイト
TF-8173	ダークブルー	ホワイト	ホワイト
TF-8179	ピュアホワイト	ホワイト	ホワイト
TF-8180	ホワイト（茶原着入）	ホワイト	ホワイト
TF-8181	ホワイト	ホワイト	ホワイト
TF-8182	アイボリー	ホワイト	ホワイト
TF-8183	パープル	ホワイト	ホワイト
TF-8184	ピンクパープル	ホワイト	ホワイト
TF-8185	ブルーグレー	ホワイト	ホワイト
TF-8186	グリーンオレンジ	ホワイト	ホワイト
TF-8187	ホワイト	ホワイト	ホワイト
TF-8188	ライトグレー	ホワイト	ホワイト
TF-8189	ピンクベージュ	ホワイト	ホワイト
TF-8190	イエローアイボリー	ホワイト	ホワイト
TF-8191	カフェオレ	ホワイト	ホワイト
TF-8192	アップルグリーン	ホワイト	ホワイト
TF-8193	ホワイト	ホワイト	ホワイト
TF-8194	ベージュ	ホワイト	ホワイト
TF-8195	グレー	ホワイト	ホワイト
TF-8196	ホワイト	ホワイト	ホワイト
TF-8197	フレンチグレー	ホワイト	ホワイト
TF-8198	ライトグレー	ホワイト	ホワイト
TF-8199	オフホワイト	ホワイト	ホワイト
TF-8200	アイボリー	ホワイト	ホワイト
TF-8201	ベージュ	ホワイト	ホワイト
TF-8202	ペールグリーン	ホワイト	ホワイト
