生地品番 | 生地名 | 対応 スラット幅 (mm) |
4051〜4055 | マデラ | 89 |
89mm
操作方法 | 電動式 | |
納まり | 片開き | 両開き(両納まり) |
製品幅 | 60〜400cm | |
製品高さ | 40〜300cm | |
最大面積 | 10m2 |
※サイズは 幅は0.5cm単位、高さ1cm単位 での製作になります。
※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。
※製品高さは、取付けブラケット上端(正面付け補助金具は含まない)からセーフティーキャップ下端までの寸法となります。
[単位:mm]
※ 製品本体には含まれませんので、必ずどちらかのリモコンをご注文ください。
※リモコンには、壁付け可能なリモコンホルダーが付属
[単位:mm]
持出し受光部は、製品本体の端から約50cm離して取付けることが可能です。
※リモコンは、持出し受光部に向けて操作してください。
※ 持出し受光部は、製品本体には含まれませんので必ず使用する個数をご注文ください。
[単位:mm]
持出し受光部・電源コードは必ず製品の右側から出ます。持出し受光部延長コード〈オプション〉を使うことにより、受光部の位置を左側にすることも可能です。
■付属個数
製品幅 | 個数 |
60〜100cm | 2個 |
〜200cm | 3個 |
〜300cm | 4個 |
〜400cm | 5個 |

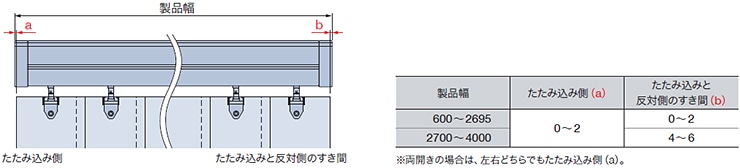

〈片開きの場合のすき間について〉
製品幅 | たたみしろ側と 反対側のすき間(a) |
たたみ込み側(a) |
60〜269.5cm | 0〜0.2cm | 0〜0.2cm |
〜400cm | 0.4〜0.6cm |
下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※計算式の製品幅、製品高さの数値はメートル(m)単位で計算してください。
製品重量 | (製品幅×1.8) +(製品幅×製品高さ×2.84)+1 (kg) |
定格電圧 | AC100V±10% 50/60Hz |
消費電力 | 20W |
使用温度 | -10℃〜45℃ |
製品1台だけを動かすか、複数台を動かすかによって、制御方法が異なります。
※直射日光の当たる場所には持出し受光部を設置しないでください。
【注意】リモコン受光部の設置場所について
木製ホームタコスタイプのリモコンは赤外線信号を使用しているため、受光部(コントローラまたは持出し受光部)を下記のような「赤外線の強い場所」に設置すると、誤作動を起こしたり、リモコン操作を受け付けなくなることがあります。受光部の設置場所には充分ご注意ください。

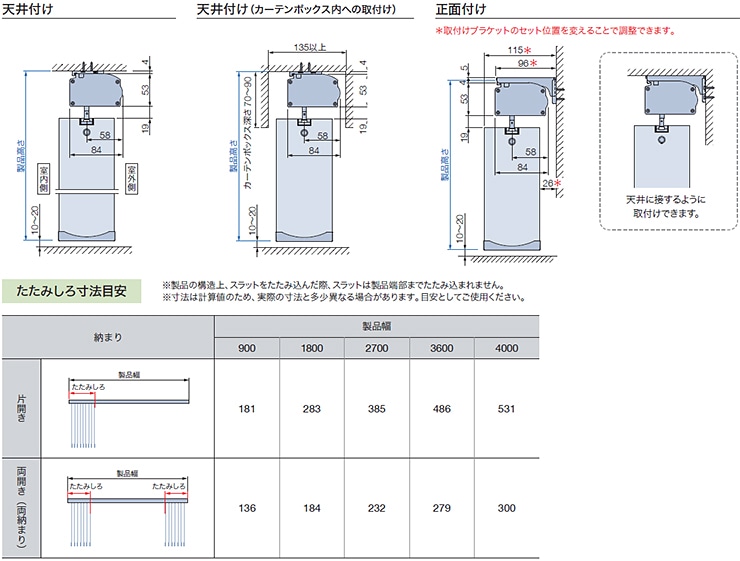

スラットの納まりは下表のように分類されます。使い勝手や開口部寸法を考慮してお選びください。
製品幅などにより、たたみしろ寸法が異なります。操作別たたみしろ寸法一覧表にてご確認ください。また一覧表のたたみしろ寸法は計算式のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。
操作別たたみしろ寸法一覧表
窓枠の内側にたたみしろを残さない場合の製品幅の算出方法

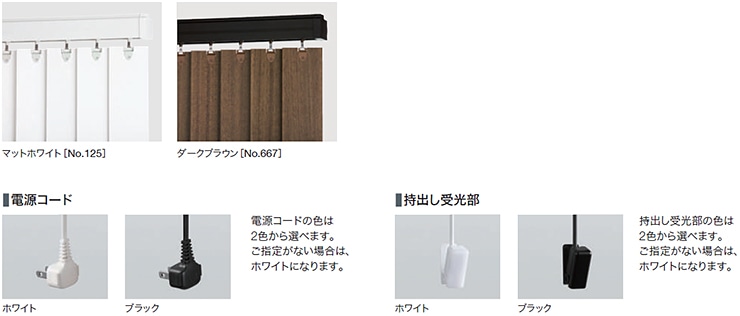

部品色(ハンガーレールの色)は2色から選べます。
いずれの部品色の場合も電源コードの色はホワイトになります。
※ご指定がない場合は、スラット色ごとにあらかじめ決まった組み合わせになります。
スラットNo. | 部品色 |
LD-4051 LD-4052 | オフホワイト |
LD-4053 LD-4054 LD-4055 | ダークブラウン |
セーフティーキャップ色
スラットの下部には安全のため、スラットと同系色のキャップが付きます。
タチカワブラインドのラインドレープは、さまざまなオプションをご用意しています。
各オプションの詳細はこちら
ハンガーレールを隠し、空間への調和を高めます。さまざまなインテリアとのコーディネートが楽しめる20色。
