傾斜窓タイプ｜ラインドレープ

• 対応スラット一覧
• 操作方法
• 製作可能寸法
• 構造
• ブラケット
• 傾斜角度とすき間寸法
• 製品重量
• 納まり
• たたみしろ寸法
• 部品色
• バランスウェイト

対応スラット一覧

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6104〜6106	ヴェルタ	80・100
  LD6107〜6109	セーヌ	80・100
  LD6110〜6111	リュース	100
  LD6112〜6117	ブライト	80・100
  LD6118〜6121	ハンプトン	100
  LD6122〜6123	ゼブラノ	80・100
  LD6124〜6125	デルセ	80・100
  LD6126〜6128	ティンバル	80・100
  LD6129〜6130	リンド	80・100
  LD6131〜6132	ノエル	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6137〜6141	リンネル	80・100
  LD6201〜6240	ライフ	80・100
  LD6241〜6250	ジョルノ	80・100
  LD6251〜6290	エブリ	80・100
  LD6171〜6200	マカロンラテ	80・100
  LD6321〜6323	シャイニー	80・100
  LD6327〜6329	デイズ遮熱	80・100
  LD6334〜6339	デイズ	80・100
  LD6358〜6360	フロスティ	80・100
  LD6401〜6428	ピアット	80・100
  LD6431〜6450	ライフ遮光	80・100

• 生地品番	生地名	対応 スラット幅 (mm)
  LD6451〜6458	ルフト	80・100
  LD6461〜6500	エブリ遮光	80・100
  LD6501〜6503	アジェント	80・100
  LD6510〜6512	ヴェルタ遮光	80・100
  LD6531〜6545	ミント	80・100
  LD6551〜6553	ミント遮熱	80・100
  LD6601〜6603	マタン遮熱	80・100
  LD6604〜6606	ジュルネ遮熱	80・100
  LD6607〜6611	フィラレ遮熱	100
  LD6612〜6614	リノレ	100
  LD6651〜6665	エール	100

対応スラット幅｜傾斜窓

80mm100mm

※スラットによって、対応スラット幅が異なります。

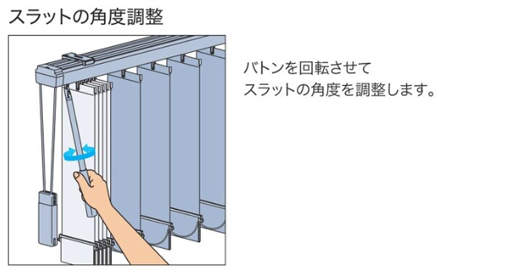

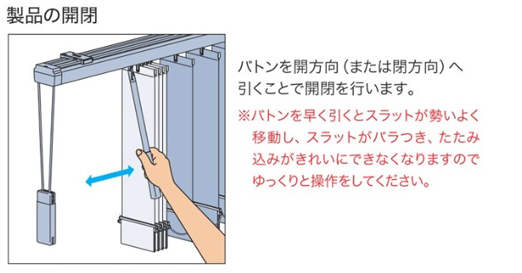

操作方法｜傾斜窓

>>各操作方法の詳細はこちら

製作可能寸法｜傾斜窓

■傾斜窓

操作方法	コード・チェーン式
納まり	片開き
製品幅(WA)	30〜400cm
製品高さ(HA)	40〜300cm
傾斜角度	0°〜45°
最大面積	傾斜角度とスラットによって異なります。 (下記製作可能区分表参照)

※納まりは片開き、ハンガーレールの高い位置へのたたみ込みのみになります。

※傾斜角度によって柄の見え方が異なりますのでご注意ください。

※スラットによって製作可能寸法が異なる場合があります。

※サイズは 幅・高さとも0.1cm単位 での製作になります。

※製品幅が大きい場合は、エレベーターや廊下などの運搬経路をあらかじめご確認ください。

■製作可能区分

※サイズは 幅・高さとも0.1cm単位 での製作になります。

※スラットによって製作可能寸法が異なる場合があります。

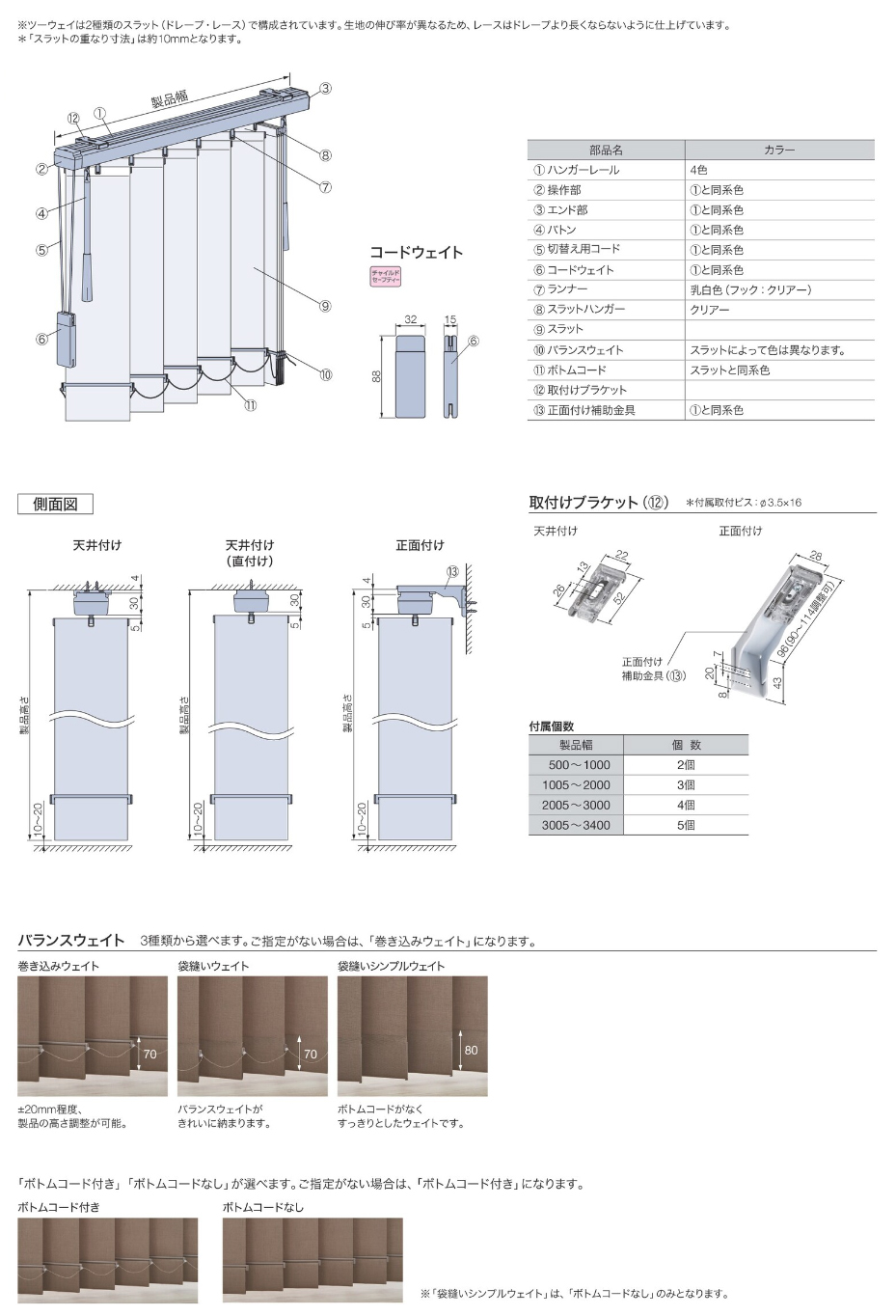

構造と部品｜傾斜窓

■部品について

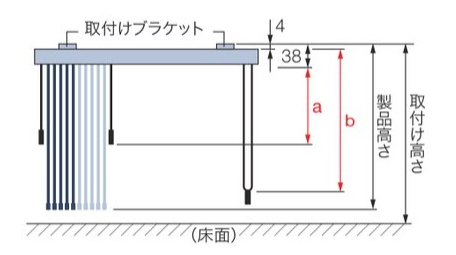

■チルトチェーン・ドライブコードの長さ

取付け高さは、製品の納まりによって以下の通り異なります。

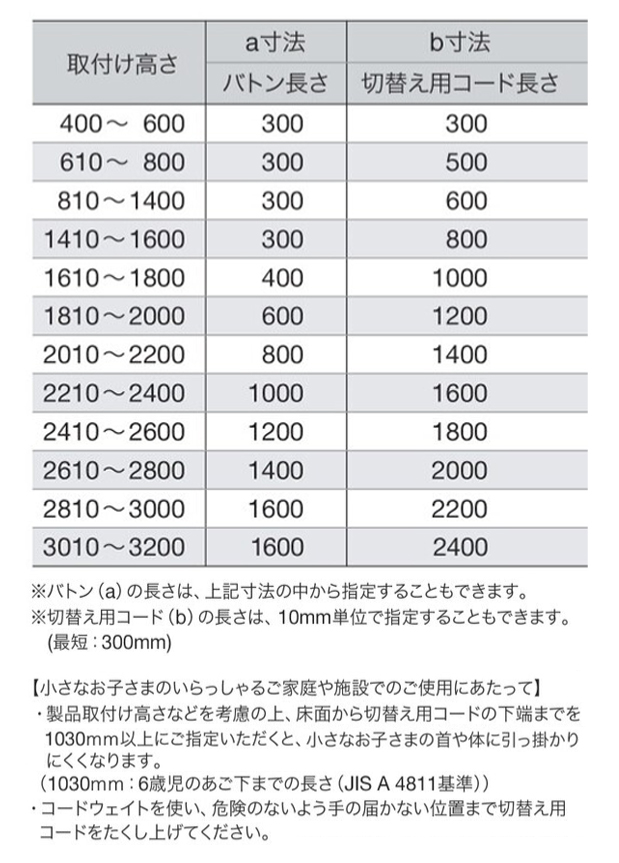

• 取付け高さ(A・B）	チルトチェーン・ ドライブコードの長さ
  40〜160cm	80cm
  〜180cm	100cm
  〜200cm	120cm
  〜220cm	140cm
  〜240cm	160cm
  〜260cm	180cm
  〜280cm	200cm
  〜300cm	220cm
  〜320cm	240cm

• 取付け高さ(A・B）	チルトチェーン・ ドライブコードの長さ
  321〜340cm	260cm
  〜360cm	280cm
  〜380cm	300cm
  〜400cm	320cm
  〜420cm	340cm
  〜440cm	360cm
  〜460cm	380cm
  〜480cm	400cm
  〜500cm	420cm

※チルトチェーン・ドライブコードの長さは、1cm単位で指定することもできます。 ただし、チルトチェーン・ドライブコードの長さは上記寸法より短くすることはできません。
※ ドライブコード長さには、コードウェイト長さ（11.9cm）を含みません。

取付けブラケット｜傾斜窓

• ご指定がない場合、「天井付け（直付け）」となります。
  正面付けの場合、取付け方法を「窓枠外付け（正面付けブラケット付け）」とご指定ください。
  ※ 製品高さに取付けブラケットの厚みは含みませんのでご注意ください。



• ■付属個数

  製品幅	個数
  30〜100cm	2個
  〜200cm	3個
  〜300cm	4個
  〜400cm	5個

傾斜角度とすき間寸法について｜傾斜窓

[単位:mm]

製品重量｜傾斜窓

※下記は計算式のため、実際の重量と誤差が生じる場合があります。目安としてご使用ください。
※WA・WB・HA・HBについては、構造をご覧ください。
※各計算式の幅、高さの数値はメートル（m）単位で計算してください。
※スラット重量区分については、下記のスラット区分一覧表にてご確認ください。

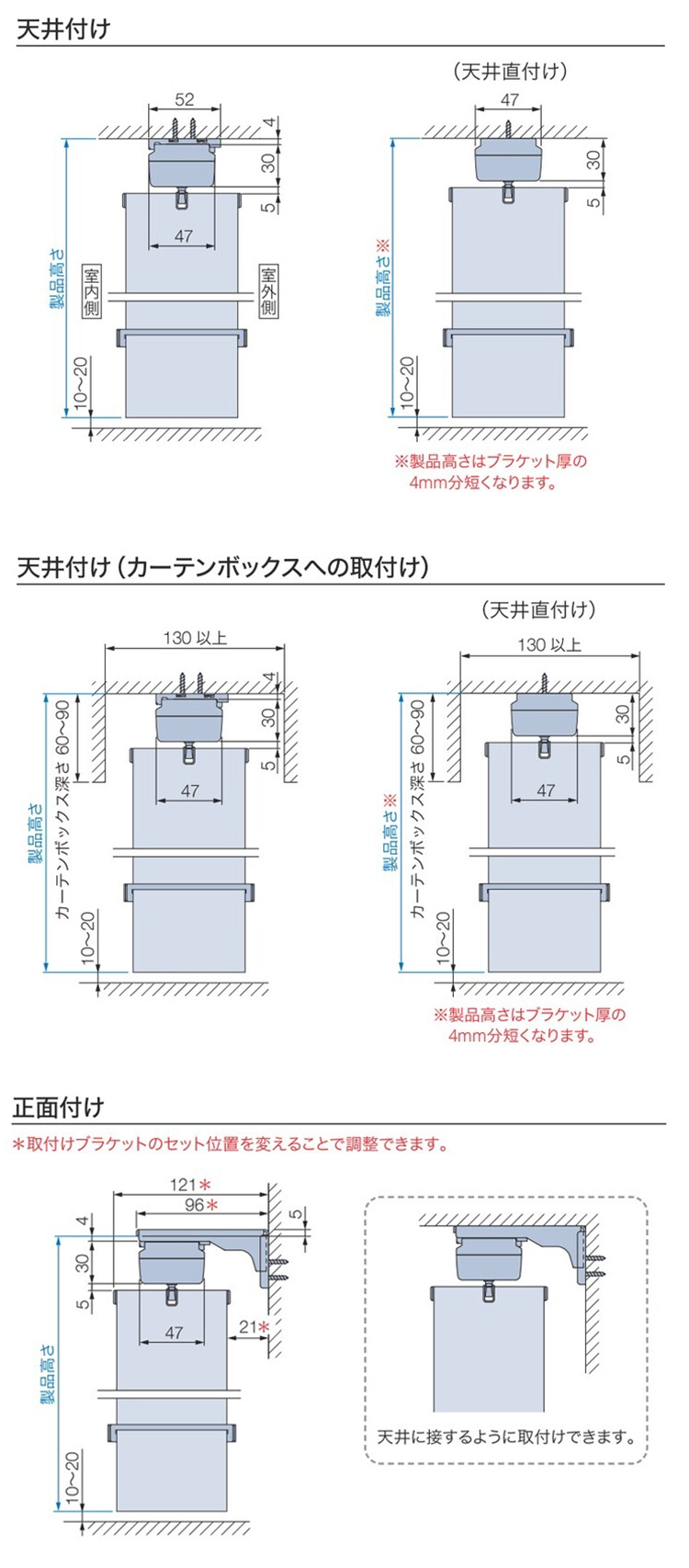

納まり｜傾斜窓

スラットの納まりは、必ずハンガーレールの高い位置（上部）となります。
操作位置とあわせて使い勝手や開口部寸法等を考慮してお選びください。

たたみしろ寸法｜傾斜窓

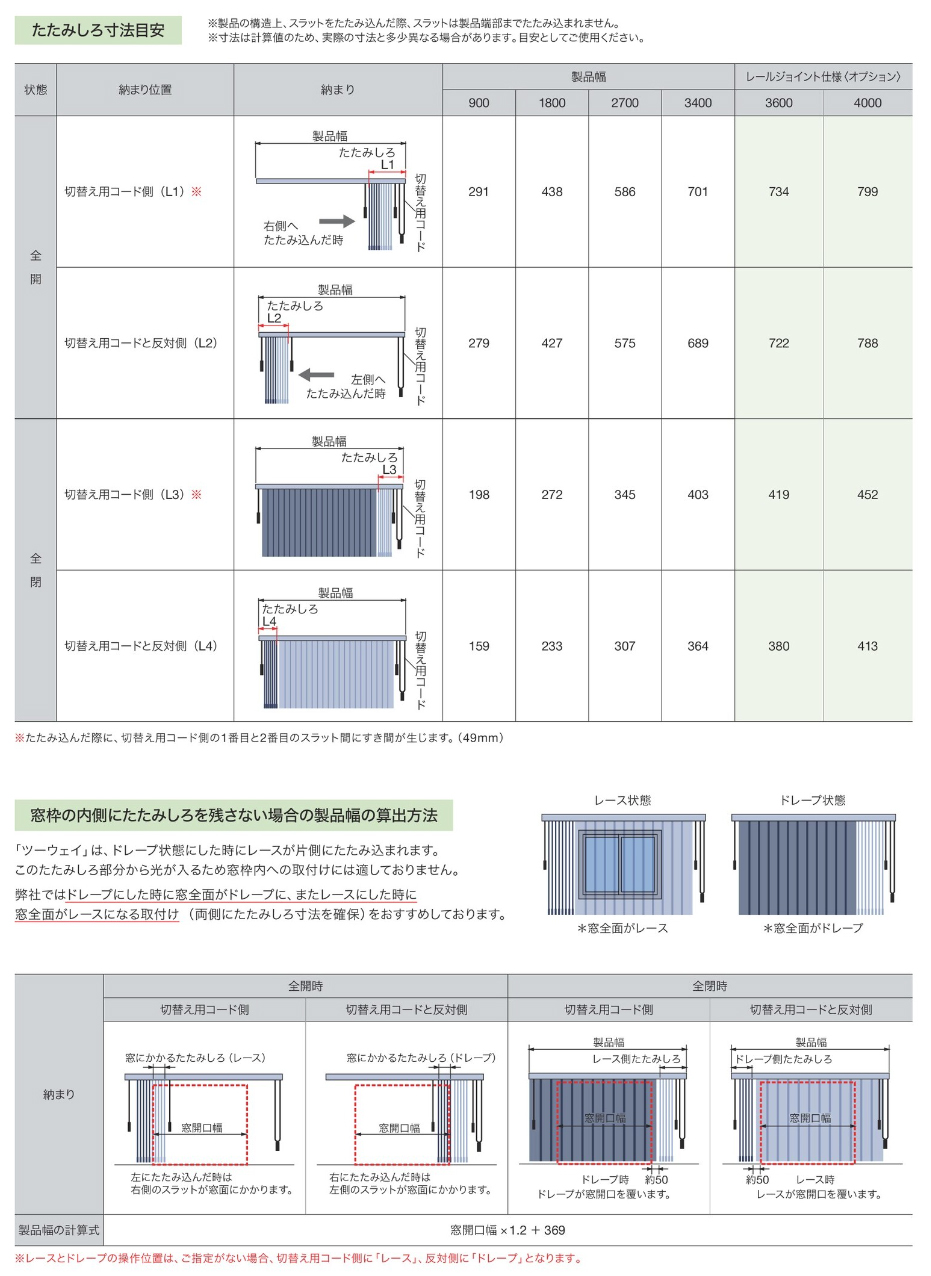

製品幅などにより、たたみしろ寸法が異なります。また下記のたたみしろ寸法は計算式のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※（　）内は下記のスラットの場合。
LD-6110〜6111「リュース」・LD-6118〜6121「ハンプトン」・LD-6122〜6123「ゼブラノ」・LD-6124〜6125「デルセ」・LD-6126〜6128「ティンバル」・LD-6358〜6360「フロスティ」・LD-6531〜6545「ミント」・LD-4310〜4314「ミント遮熱」

部品色｜傾斜窓

部品色（ハンガーレール、チルトチェーン、ドライブコード、コードウェイトの色）は、オフホワイト［No.13］のみになります。

オフホワイト［No.13］

バランスウェイト｜傾斜窓

■バランスウェイト

バランスウェイトは「巻き込みウェイト」となります。※一部のスラットは「挟み込みウェイト」のみとなります。

■ボトムコード

「ボトムコード付き」、「ボトムコードなし」を選べます。ご指定がない場合は、ボトムコード付きになります。
ボトムコードが付くことでスラットのばらつきや絡まりを抑えます。

• ボトムコード付き
• ボトムコードなし
