製品仕様

■構造図

※ヘッドレール直付けの場合、商品高さ(H)は、ブラケット厚の6mm分短くなります。

■納まり図単位：mm

■コーナー窓片開き仕様の場合単位：mm

■隙間寸法単位：mm

■ルーバーフック部の仕様単位：mm

■バランスウエイト部の仕様単位：mm

■ブラケット単位：mm

材質：スチール、樹脂
※ヘッドレール直付けの場合付属されません。

■ブラケットアーム単位：mm

材質：スチール
※ブラケットアームは正面付け指示の場合、商品本体と同梱になります。天井付けの場合は同梱されません。

■製作可能寸法とルーバー幅

商品幅(W)	商品高さ(H)	面積	ルーバー幅	ルーバーの重なり幅(※1)
30〜400cm	30〜400cm (取付け高さ550cmまで)	16m2	100mm	8.5mm

• ※生地により、製作可能高さ・面積は多少異なります。
• ※1 ルーバーの重なり幅は、部分的に異なる箇所が発生する場合があります。

■たたみ代単位：mm

●窓枠内にたたみ代を残さない場合(推奨)

■ルーバー枚数

ルーバー枚数は、仕様によって異なります。

ルーバー枚数の詳細はPDFでご確認ください。

■納まりの種類

単窓の納まり

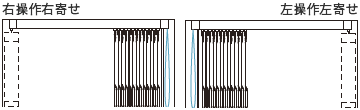

●片開きの場合

●両開きの場合

連窓の納まり

※連窓片開き・連窓両開きの場合、閉じたときの本体接続部分におけるルーバー重なり幅は約10mmとなります。

●片開きの場合

●両開きの場合

コーナー窓の納まり

●片開きの場合

• ※点線のルーバーは、全閉時のルーバーの位置を表しています。
• ※回転操作時、コーナー窓仕様の方を先に回転させてください。片方が360度回転できなくなります。
• ※納まり切替機構は適応しません。

部品色

操作方法

【ご注意】ルーバーを開閉する前にルーバーを開閉方向に対して垂直にしてください。ルーバーが引っ掛かっている状態で開閉操作を行わないでください。

取付方法

ブラケット

■天井付け

ブラケットをプッシュボタンが手前にくるようにして2本の取付け用ネジでしっかりと固定してください。

■正面付け

ブラケットアームを2本の取付け用ネジでしっかりと固定してください。ブラケットのプッシュボタンを手前向きにし、ブラケットアームにブラケット固定用ネジでしっかりと固定してください。

ヘッドレール

■天井付け・正面付け

ヘッドレール手前側のツメを本体ブラケット手前側のツメに引っ掛けてから奥へ押し上げるようにカチッと押し込んでください。

■直付け

ヘッドレールにはネジ止め用の穴があいています。ネジをその穴に通し、取付け面にドライバーでしっかりと固定してください。ネジ止め用の穴がキャリアフックの位置と重なっている場合は開閉操作を行い、キャリアフックを移動させてからネジ止めしてください。

回転操作棒

ルーバー
