ニチベイ・ロールスクリーン「ポポラ2」
製品仕様標準タイプ
製品仕様｜標準タイプ
■構造図単位：mm
●標準仕様
※図はチェーン式・左操作の場合
- ①プレートカバー
- ②ブラケット
- ③スクリーン
- ④セットフレーム
- ⑤スプリングセット
- ⑥巻取りチューブ
- ⑦コントロールユニット
- ⑧ホイールユニット
- ⑨ウエイトバーキャップ
- ⑩ボールチェーン
- ⑪ウエイトバー
- ⑫クリップ
●ウォッシャブル仕様
※図はチェーン式・左操作の場合
- ①プレートカバー
- ②ブラケット
- ③スクリーン
- ④セットフレーム
- ⑤スプリングセット
- ⑥巻取りチューブ
- ⑦コントロールユニット
- ⑧ホイールユニット
- ⑨ウエイトバーキャップ
- ⑩ボールチェーン
- ⑪ウエイトバー
- ⑫クリップ
■納まり図単位：mm
●プルコード式
| 商品高さ(H) | A寸法 |
|---|---|
| 10〜200cm | 60cm |
| 〜300cm | 150cm |
●チェーン式
| 商品高さ(H) | D寸法 |
|---|---|
| 10〜35cm | 35cm |
| 〜60cm | 45cm |
| 〜80cm | 商品高さ(H)-15cm |
| 〜120cm | 商品高さ(H)-25cm |
| 〜170cm | 商品高さ(H)-35cm |
| 〜450cm | 商品高さ(H)-45cm |
●スマートコード式
| 商品高さ(H) | D寸法 |
|---|---|
| 10〜190cm | 45cm |
| 〜300cm | 商品高さ(H)-145cm |
- コントロールユニットはI、IIがあり、※印の寸法はコントロールユニットIIを使用した場合の寸法です。
- 生地別の商品高さ(H)によるコントロールユニットの使用区分は「生地別仕様一覧」をご確認ください。
»生地別仕様一覧へ
■ブラケット単位：mm
材質：スチール、樹脂
| 商品幅(W) | 個数 |
|---|---|
| 〜150cm | 2個 |
| 〜200cm | 3個 |
●ブラケット取付け位置
ブラケットは下図のような位置に、2本のネジでしっかりと固定してください。
■製作可能寸法
| 操作方法 | 商品幅(W) | 商品高さ(H) | 製作可能寸法比(W：H) |
|---|---|---|---|
| プルコード式 | 30.5〜200cm | 10〜300cm | 1：3以内 |
| チェーン式 | 20〜200cm | 10〜450cm | 1：8以内 |
| スマートコード式 | 30.5〜200cm | 10〜300cm | 1：3以内 |
※生地により多少異なります。
| 操作方法 | 商品幅(W) | 商品高さ(H) | 製作可能寸法比(W：H) |
|---|---|---|---|
| プルコード式 | 30.5〜200cm | 10〜300cm | 1：3以内 |
| チェーン式 | 30.5〜200cm | 10〜450cm | 1：8以内 |
| スマートコード式 | 30.5〜200cm | 10〜300cm | 1：3以内 |
※生地により多少異なります。
■商品幅寸法とスクリーン幅寸法(目安)
| 操作方法 | A(操作側) | B(反操作側) |
|---|---|---|
| プルコード式 | 13mm | 13mm |
| チェーン式(※) | 23mm | 13mm |
| スマートコード式 | 23mm | 13mm |
※チェーン式の場合、製作可能寸法比(幅・高さ比)が1：4.5をこえると、A・Bの寸法はそれぞれ2.5mmずつプラスになります。
| 操作方法 | A(操作側) | B(反操作側) |
|---|---|---|
| プルコード式 | 14.5mm | 14.5mm |
| チェーン式(※) | 24.5mm | 14.5mm |
| スマートコード式 | 24.5mm | 14.5mm |
※チェーン式の場合、製作可能寸法比(幅・高さ比)が1：4.5をこえると、A・Bの寸法はそれぞれ2.5mmずつプラスになります。
■生地別仕様一覧
| 生地名 | 品番 | コントロール | コントロール | 巻径生地グループ | 生地重量 |
|---|---|---|---|---|---|
| ポポラファン | PN301〜330 PW301〜330 | 〜210cm | 211cm〜 | ① | 0.27kg/m2 |
| ソーノ | PN331〜345 PW331〜345 | 〜180cm | 181cm〜 | ② | 0.22kg/m2 |
| コトン遮熱 | PN346〜355 PW346〜355 | 〜300cm | 301cm〜 | ③ | 0.15kg/m2 |
| 生地グループ→ ↓商品高さ(H) | ① | ② | ③ |
|---|---|---|---|
| 80cm | 4.5cm | 4.6cm | 4.3cm |
| 120cm | 4.8cm | 5.0cm | 4.5cm |
| 160cm | 5.1cm | 5.4cm | 4.7cm |
| 200cm | 5.4cm | 5.7cm | 5.0cm |
| 240cm | 5.7cm | 6.0cm | 5.2cm |
| 280cm | 6.0cm | 6.3cm | 5.4cm |
| 320cm | 6.2cm | 6.6cm(※) | 5.6cm |
| 360cm | 6.5cm | - | 5.8cm |
| 400cm | 6.7cm | - | 5.9cm |
| 450cm | 7.0cm | - | 6.2cm |
※商品高さ(H)300cmまでとなります。
●ロールスクリーン巻径の目安単位：mm
※はコントロールユニットIIの場合の寸法
Y＝巻径/2＋y
■商品重量計算式(目安)
(0.9×Wm)＋A＋(Wm×Hm×生地m2重量)(kg)
※生地重量は「生地別仕様一覧」をご確認ください。
»生地別仕様一覧へ
| 商品幅(W) | A |
|---|---|
| 〜60cm | 0.38 |
| 〜120cm | 0.76 |
| 〜200cm | 1.00 |
■商品高さと操作コード・チェーンの長さ
●プルコード式
| 商品高さ(H) | 操作コードの長さ |
|---|---|
| 10〜200cm | 60cm |
| 〜300cm | 150cm |
高窓に取付ける場合や操作コードの長さを指定する場合は、操作コードの長さをご指示ください。
●チェーン式
| 商品高さ(H) | 操作チェーンの長さ |
|---|---|
| 10〜35cm | 35cm |
| 〜60cm | 45cm |
| 〜80cm | 商品高さ(H)-15cm |
| 〜120cm | 商品高さ(H)-25cm |
| 〜170cm | 商品高さ(H)-35cm |
| 〜450cm | 商品高さ(H)-45cm |
高窓に取付ける場合や操作チェーンの長さを指定する場合、操作チェーンの長さは「0.48×商品高さ(H)＋16.1cm以上」でご指示ください。
●スマートコード式
| 商品高さ(H) | 操作コードの長さ |
|---|---|
| 10〜190cm | 45cm |
| 〜300cm | 商品高さ(H)-145cm |
スマートコード式の場合は、商品の取付高さにより、操作コードの長さに制限があります。高窓に取付ける場合や操作コードの長さを指定する場合は、下記範囲で操作コード長さをご指示ください。
取付高さ189cm以下の場合
操作コードの長さは50〜300cmの範囲でご指示ください。
取付高さ190cm以上の場合
操作コードの長さは(取付高さ-140cm)〜300cmの範囲でご指示ください。
■プルコード・グリップ(プルコード式の場合)
プルコード式の場合、お見積り時にご指定いただいた場合は無料でグリップをお選びいただけます。
※ご指示がない場合は、プルコード・グリップはシリンダープルコードとなります。
シリンダープルコード
メタルグリップ
クリアグリップ
チューブグリップ
部品色の組み合わせ｜標準タイプ
※ご指示がない場合は、部品色はホワイトとなります。
■標準仕様
●プルコード式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
●チェーン式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
●スマートコード式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
■ウォッシャブル仕様
●プルコード式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
●チェーン式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
●スマートコード式
ホワイト
ライトグレイ
ベージュ
アンバー
ブラック
操作方法｜標準タイプ
プルコード式
●スクリーンを下げる場合
シリンダープルコードを真下に引き降ろしてください。
●スクリーンを上げる場合
少し(1〜2cm)下に引き、手をはなすと巻き上がります。少し下に引き降ろすと止まります。
動画を見るチェーン式
●スクリーンを下げる場合
スクリーンに近い方のボールチェーンを引き下げると、引いた分だけ下がります。
●スクリーンを上げる場合
スクリーンからはなれている方のボールチェーンを引き下げると、引いた分だけ上がります。
動画を見るスマートコード式
●スクリーンを下げる場合
ボトルプルコードを引くと、引いた分だけスクリーンが下がります。
(最大引き代90cm)
●スクリーンを上げる場合
ボトルプルコードを少し(1〜2cm)引き、手をゆるめると巻き上がります。再度ボトルプルコードを引くと止まります。
※ボトルプルコードから手をはなすと、スクリーンにコードが巻き込まれる場合がありますので、手ははなさないでください。
動画を見る取付方法｜標準タイプ
正面付け
- ブラケットを取付けてください。
- ブラケットに本体のセットフレームをはめてください。

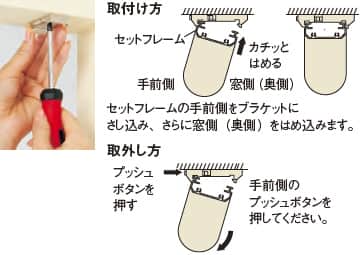

天井付け
- ブラケットを取付けてください。
- ブラケットに本体のセットフレームをはめてください。
メンテナンスシールについて｜標準タイプ
商品には、商品に関する情報を記載したメンテナンスシールが貼り付けてあります。商品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。
