松装オリジナル・ロールスクリーン
「グランドスマイル」製品仕様
スプリング式
構造図
標準タイプ
- ※1：製品幅59cm以下、製品高さ80cm以下の製品にはウェイトバーストッパーが標準装備されます。
- ※2：修理時には「製造年月日」「お問合せNo」が必要です。スクリーンを最下部まで引き出しメンテナンスシールをご確認ください。
ウォッシャブルタイプ
- ※1：製品幅59cm以下、製品高さ80cm以下の製品にはウェイトバーストッパーが標準装備されます。
- ※2：修理時には「製造年月日」「お問合せNo」が必要です。スクリーンを最下部まで引き出しメンテナンスシールをご確認ください。
●メカ部分の納まり
※単位：mm
※印の寸法について
コントロールユニットはI、IIがあり、※印の寸法はコントロールユニットIIを使用した場合の寸法です。生地と商品高さ(H)によってコントロールユニットの使用区分は異なります。
| 生地名 | コントロール ユニットの使用区分 ユニットI適応高さ(H) | コントロール ユニットの使用区分 ユニットII適応高さ(H) |
|---|---|---|
| ラファン | 〜210cm | 211cm〜 |
| 遮光 | 〜180cm | 181cm〜 |
| ナチュラル遮熱 | 〜300cm | 301cm〜 |
●ブラケット
ブラケットの寸法
※単位：mm
| 製品幅(W)寸法 | 使用個数 |
|---|---|
| 〜150cm | 2個 |
| 〜200cm | 3個 |
●操作部の長さ
| 商品高さ(H) | 操作コードの長さ |
|---|---|
| 〜200cmの場合 | 60cm |
| 201cm〜の場合 | 150cm |
●製品幅寸法とスクリーン幅寸法の目安
連窓の場合や正面付けの場合に隙間が開くことがあります。下記寸法をご参照ください。
| 製品タイプ | A(操作側) | B(反操作側) |
|---|---|---|
| 標準タイプ ウォッシャブルタイプ | 13mm | 13mm |
チェーン式
構造図
標準タイプ
- ※1：製品サイズによりスプリングセットを内蔵していない場合があります。
- ※2：修理時には「製造年月日」「お問合せNo」が必要です。スクリーンを最下部まで引き出しメンテナンスシールをご確認ください。

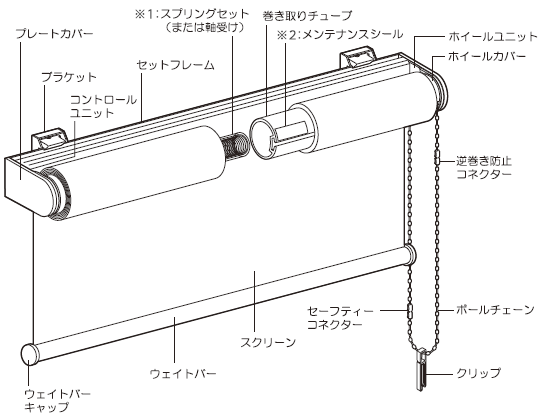

ウォッシャブルタイプ
- ※1：製品サイズによりスプリングセットを内蔵していない場合があります。
- ※2：修理時には「製造年月日」「お問合せNo」が必要です。スクリーンを最下部まで引き出しメンテナンスシールをご確認ください。
●メカ部分の納まり
※単位：mm
※印の寸法について
コントロールユニットはI、IIがあり、※印の寸法はコントロールユニットIIを使用した場合の寸法です。生地と商品高さ(H)によってコントロールユニットの使用区分は異なります。
| 生地名 | コントロール ユニットの使用区分 ユニットI適応高さ(H) | コントロール ユニットの使用区分 ユニットII適応高さ(H) |
|---|---|---|
| ラファン | 〜210cm | 211cm〜 |
| 遮光 | 〜180cm | 181cm〜 |
| ナチュラル遮熱 | 〜300cm | 301cm〜 |
●ブラケット
ブラケットの寸法
※単位：mm
| 製品幅(W)寸法 | 使用個数 |
|---|---|
| 〜150cm | 2個 |
| 〜200cm | 3個 |
●操作部の長さ
| 商品高さ(H) | 操作チェーンの長さ |
|---|---|
| 10〜80cm | 60cm |
| 〜120cm | 80cm |
| 〜160cm | 100cm |
| 〜450cm | 商品高さ(H) - 60cm |
※操作チェーンの長さは0.48×商品高さ（H）+16cm以上で指定してください。
●製品幅寸法とスクリーン幅寸法の目安
連窓の場合や正面付けの場合に隙間が開くことがあります。下記寸法をご参照ください。
| 製品タイプ | A(操作側) | B(反操作側) |
|---|---|---|
| 標準タイプ ウォッシャブルタイプ | 23mm | 13mm |
※製作可能寸法比(幅・高さ比)が1：4.5をこえると、A、Bの寸法はそれぞれ2.5mmずつプラスになります。
●安全にご使用いただくために
チェーン式の場合は床面から、操作チェーン最下端を、103cm以上になるように長さをご指定いただくと、お子様やペットの体や首に引っかかりにくくなります。（103cm：JIS A 4811に準ずる）また、操作コード・チェーン等は、付属のクリップを使い、お子さまの手が届かない位置に束ねてください。
取付方法
【正面付け】
窓枠の外側に取付ける場合

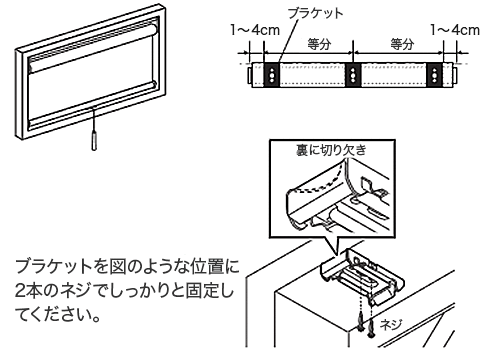

【天井付け】
窓枠の内側に取付ける場合
【天井付け】
カーテンレールに取付ける場合
取付けの前にご確認ください
- ※取付位置の下地をご確認ください。
- ※付属のビスは木部用です。木部以外(石膏ボード、コンクリートなど)へ取付ける場合は、別途下地に適した補強材などをご用意ください。
