プリーツスクリーン「しおり」
ツインスタイル・コードツインタイプ
製品仕様
コードを引いて操作します。コンパクトなメカでスリット窓や小窓にもおすすめ。
| スタイル | ツインスタイル |
|---|---|
| タイプ | コードツインタイプ |
| 製作可能寸法 |
|
| 部品色 |
|
製品仕様・構造図トーソー(TOSO)・プリーツスクリーン「コードツインタイプ」
■構造
| 部品名 | 材質 |
|---|---|
| ① ヘッドレールキャップ | 樹脂成形品 |
| ② ブラケット | ステンレス鋼板プレス成形品、樹脂成形品 |
| ③ ヘッドレール | アルミ押出し形材 |
| ④ コード口 | ステンレス銅板プレス成形品、樹脂成形品 |
| ⑤ コードジョイント | 樹脂成形品 |
| ⑥ 昇降コード | 化学繊維 |
| ⑦ 操作コード | 化学繊維 |
| ⑧ ボトムレールキャップ | 樹脂成形品 |
| ⑨ ボトムレール | アルミ押出し形材 |
| ⑩ 上部スクリーン | 種類によって材質が異なります |
| ⑪ 中間レール | アルミ押出し形材 |
| ⑫ 中間レールキャップ | 樹脂成形品 |
| ⑬ 下部スクリーン | 種類によって材質が異なります |
| ⑭ セーフティージョイント（大） | 樹脂成形品 |
| ⑮ ピッチキープコード | 化学繊維 |
●ブラケット
| 製品幅(W) | 使用数量 |
|---|---|
| 〜120cm | 2個 |
| 120.5cm〜 | 3個 |
●操作コード長さ
操作コード長さ：製品高さ＋150mm
●操作位置
※両側左操作・両側右操作の区別は、下部スクリーン用の操作コードの位置を基準とします。
●製品幅(W)とスクリーン幅寸法
製品幅ー4mm(両側2mm隙間)
●製品重量の目安
製品幅25cm×製品高さ100cm 0.8kg
製品幅120cm×製品高さ200cm 2.8kg
- ※製品重量はスクリーンによって多少異なります。
●セーフティージョイント
子どもの体重がかかると外れる部品です。［カラー：クリア］
■たたみ代の目安
●寸法関係図
●たたみ代寸法(単位:mm)
※スクリーンの種類によって製作可能寸法は異なります。詳細は各スクリーンページでご確認ください。
※上記は、薄地（シアー）側のスクリーンがハルカシリーズの場合のたたみ代寸法です。
部品色トーソー(TOSO)・プリーツスクリーン「コードツインタイプ」

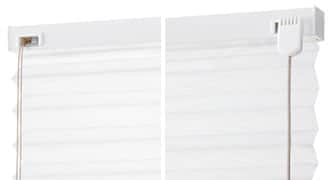

ホワイト

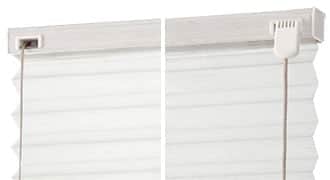

木目ホワイト
木目ライト

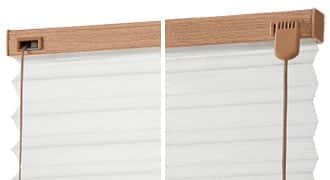

木目ミディアム

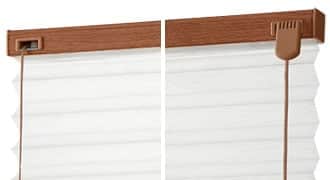

木目ブラウン

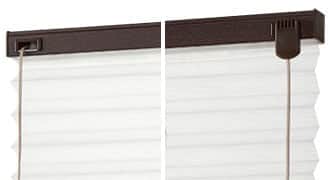

木目ダーク
操作方法トーソー(TOSO)・プリーツスクリーン「コードツインタイプ」
■スクリーンの全体昇降（ボトムレールの動かし方）
［スクリーン（ボトムレール）を上げる場合］
①中間レールにつながる操作コードを下方向に引き、上部スクリーン（中間レール）を一番上までたたみ上げてください。
②ボトムレールにつながる操作コードを下方向に引き、下部スクリーン（ボトムレール）を止めたい位置で手を離してください。
［スクリーン（ボトムレール）を下げる場合］
ボトムレールにつながる操作コードを少し下に引くとストッパーが解除されボトムレールが下がります。ボトムレールを途中で止めたい場合は、再度、ボトムレールにつながる操作コードを下方向へ引くとストッパーが効き、ボトムレールが止まります。
■中間レールの昇降
［中間レールを上げる場合］
中間レールが一番下にある場合は、中間レールにつながる操作コードを下方向に引き、中間レールを止めたい位置で手を離してください。
中間レールが途中にある場合は、中間レールにつながる操作コードを少し下に引き、手を一旦緩めてから再び操作コードを引き、中間レールを止めたい位置で手を離してください。
［中間レールを下げる場合］
中間レールにつながる操作コードを少し下に引くとストッパーが解除され中間レールが下がります。中間レールを途中で止めたい場合は、再度、中間レールにつながる操作コードを下方向へ引くとストッパーが効き、中間レールが止まります。
■スクリーンの上下切替（中間レールの動かし方）
※ツインタイプは中間レールを動かすことで、上下スクリーンの割合を変えることができます。
※中間レールの切替動作は、ストップと解除が交互に作動する機構となっています。
- ※操作コードから手を離す際は、スクリーンが確実に止まること（切替動作がストップの状態にあること）を確認してから手を離してください。切替動作がストップの状態にないと、スクリーンが勢いよく下がり、ケガや故障の原因となります。
採寸方法トーソー(TOSO)・プリーツスクリーン「コードツインタイプ」
[天井付け]窓枠の内側に取り付ける場合
幅・高さとも窓枠の内側寸法から1cm程度差し引いてください。
[正面付け]窓枠の外側に取り付ける場合
幅・高さとも窓枠の外側寸法を製品サイズとしてください。
取付方法トーソー(TOSO)・プリーツスクリーン「コードツインタイプ」
[1]ブラケットの取り付け
①ブラケットの取付位置はヘッドレールの端部から4〜7cm内側に取り付けてください。ブラケットが3個の場合はその間が等間隔になるように取り付けてください。
②ブラケットを付属の取付ネジで取り付けてください。
[2]本体の取り付け
①スクリーンをたたみ上げた状態でブラケットの仮止めフックにヘッドレールの手前の溝を引っ掛けてください。
②ヘッドレールをカチッと音がするまで確実に押し上げてください。
メンテナンスシールについて
製品には、ボトムレール右側側面に製品に関する情報を記載したメンテナンスシールが貼り付けてあります。製品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。
※図はシングルスタイル(チェーン式)の場合
