ニチベイ・プリーツスクリーン「もなみ」

シングルスタイル・スマートコード式 製品仕様

スクリーンが上昇・下降するシンプルなスタイルです。生地の質感を活かしたコーディネートが楽しめます。
操作位置が高く、コードが垂れ下がっていないので小さなお子様やペットがいるご家庭でも安心してお使いいただけます。

操作方法

●スマートコード式

スマートコード式

ボトルプルコードを少し引いて手を緩めると、スクリーンがゆっくりと下降します。ボトルプルコードを繰り返し引くと、スクリーンが上昇します。(下降ブレーキ・障害停止機構搭載)

製品仕様・構造図

●構造図(右操作の場合)単位:mm

構造図
●製品仕様
スタイルシングルスタイル
プリーツ幅25mm
操作方法スマートコード式
商品略号PMS-25
製作可能寸法幅(W):43〜200cm
高さ(H):30〜300cm
面積(m2):6m2
操作方法昇降:スマートコード式
ヘッドボックス
ボトムレール
材質:アルミニウム合金
カラー:ホワイト(W)、木目ホワイト(H)、木目ピュアナチュラル(P)、木目ミディアム(M)、木目ブラウン(C)、木目ダーク(D)、ブラック(B)
ピッチテープ
昇降コード
材質:ポリエステル
グリップ樹脂

●商品重量(目安)

商品幅(W)100cm × 商品高さ(H)100cm:2.1kg
商品幅(W)200cm × 商品高さ(H)200cm:3.9kg

  • ※上記はきさら(M5001〜M5024)の場合の商品重量目安となります。
  • ※商品重量は色柄により多少異なります。詳細はデジタルカタログをご確認ください。
    »デジタルカタログ
●商品幅端部とスクリーン端部の隙間
昇降操作側2mm
反昇降操作側2mm

●ブラインドボックスへの納まり

ブラインドボックスへの納まり

ブラケット

●ブラケットの寸法図単位:mm

ブラケットの寸法図

●ブラケットの使用個数
商品幅(W)使用個数
〜120cm2個
〜200cm3個

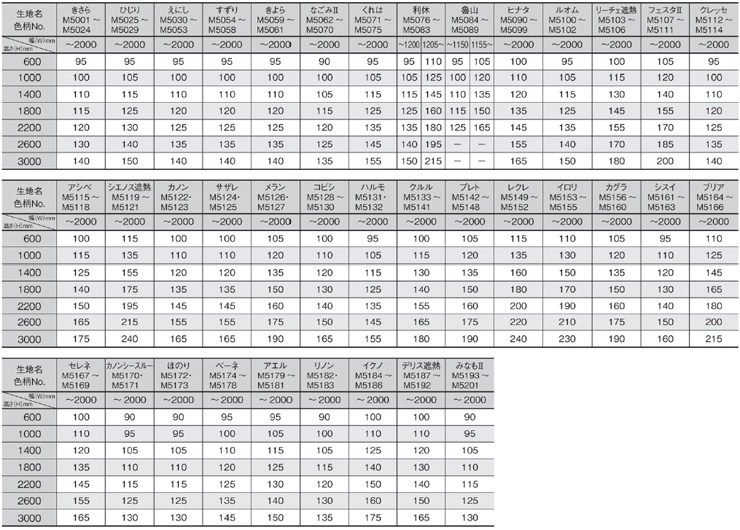

たたみ代寸法一覧(目安)

たたみ代寸法一覧

※生地により製作可能寸法は異なります。

※生地の特性により、同じ生地でもたたみ代に個体差がでることがあります。連窓時にたたみ代が揃わないことがありますのでご注意ください。

操作コードの長さ

●スマートコード式

操作コードの長さ

※グリップ下端は、ボトルプル下端となります。

※指示可能な最大取付け高さは、450cmまでです。

※高窓や腰窓に取り付けする場合で、グリップ下端までの長さを指定(長くする、短くする)する場合は、グリップ下端までの長さを別途ご指示ください。

採寸方法

●天井付け(窓枠の内側に取り付ける場合)

天井付け

幅(W)も高さ(H)も窓枠の内側寸法から1cm程度差し引いてください。

●正面付け(窓枠の外側に取り付ける場合)

正面付け

商品の寸法は、幅(W)も高さ(H)も窓枠の外側実寸法です。

取付方法

●窓枠に取り付ける場合

窓枠に取り付ける場合

※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意ください。

※もなみグランツで正面付け指示の場合、ブラケットスペーサーが付属します。

●カーテンレールに取り付ける場合

カーテンレールに取り付ける場合

※お見積もり時に「カーレンレール取付用ナット」とご指示ください。

●ブラケット取付け位置

ブラケット取付け位置

※の寸法

コード式・コードレス式:1〜3cm
スマートコード式:4〜6cm
チェーン式・ワンチェーン式:5〜7cm
電動式:3〜5cm

※ブラケットは上図のような位置に、2本のネジでしっかりと固定してください。

●本体の取付け・取外し方法

本体の取付け・取外し方法

【取付け方法】

ヘッドボックスをブラケット手前のツメに引っ掛けてから、奥へ押し上げるように、カチッと押し込んでください。

【取外し方法】

スクリーンをたたみ込み、本体を手でささえながらブラケット背面下部のプッシュボタンを押してください。

※図はコード式となります。
