タチカワブラインド・間仕切「プレイススウィング」製品仕様(折戸＋引戸)

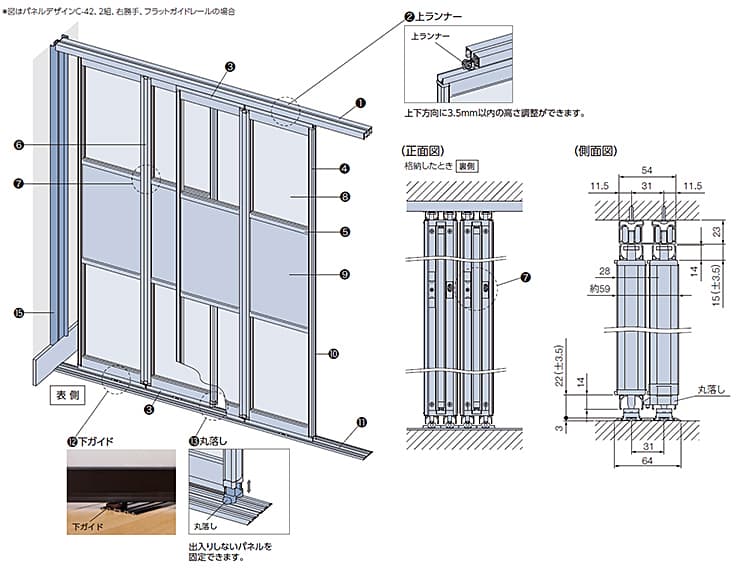

構造図

単位：mm

部品名	材質	備考
①上レール	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック
②上ランナー	樹脂成形品、他	製品取付けの際、上下方向に3.5mm以内の高さ調整ができます。
③すき間防止クッション	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラックパネルの上下に組み込まれており、パネルのすき間を防ぐ部品。
④フレーム	ポリオレフィンシート貼りアルミ押出し形材	木目調4色, 表面には環境にやさしいオレフィン系シート
⑤中桟	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック
⑥蝶番	アルミ押出し形材	マットホワイト、アイボリー、ブラウン、モダンシルバー、マットブラック
⑦パネルロック	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラックパネルに組み込まれており、全閉時にパネルがバタつくのを防ぐ部品。
⑧採光窓	アクリル板 2ｍｍ厚、塩化ビニル板 2ｍｍ厚	クリアー、フロスト調、スモーク、ハイザクラ、アイ、ウスクサ、雲竜、麻の葉
⑨パネル	ポリオレフィンシート貼りMDF 2.5mm厚 ※MDF：線維化した木材を接着剤とともに熱圧成形したもの。	ピュアホワイト、木目調4色表面には環境にやさしいオレフィン系シート
⑩クッションゴム類	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑪下レール	アルミ押出し形材	マットホワイト、モダンシルバー、マットブラック段差わずか3mmのフラットで安心なフラットガイドレール。 ※ビスで取付ける場合は、ご注文時にご指定いただくことで、穴加工された下レールにビス（サラタッピングビス φ3.5mm×12mm）が付属されます。
⑫下ガイド	樹脂成形品、他	ダークブラウン
⑬丸落し	樹脂成形品、他	ホワイト、アイボリー、ブラウン、グレー、ブラック出入りをする隣のパネルに組み込まれており、パネルをレールに固定できます。丸落し用受けつぼ（1個付属）。
⑭巾木用クッション【有料オプション】	樹脂成形品	ホワイト、アイボリー、ブラウン、グレー、ブラック
⑮壁面カマチセット【有料オプション】	ポリオレフィンシート貼りアルミ押出し形材	ピュアホワイト、木目調4色
⑮壁面カマチセット【有料オプション】	アルミ押出し形材	モダンシルバー、マットブラック

詳細図、上下レールの納まり図はデジタルカタログをご確認ください

パネルの納まり

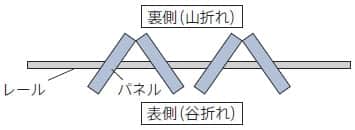

■パネルの納まり

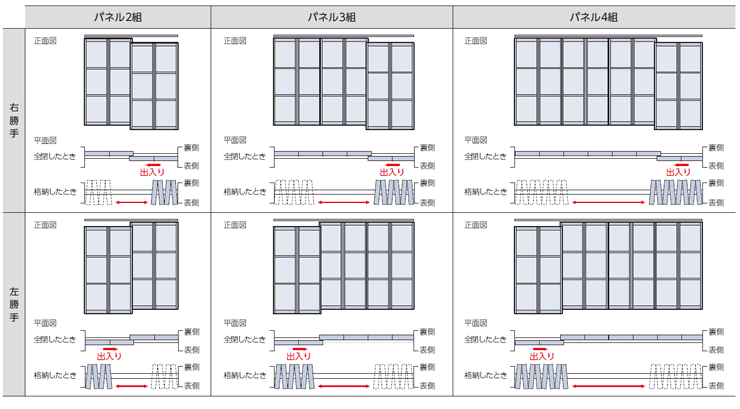

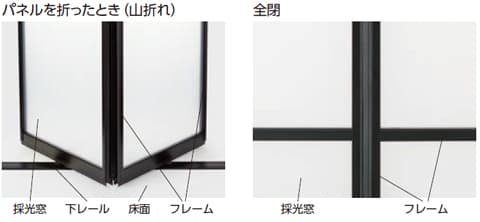

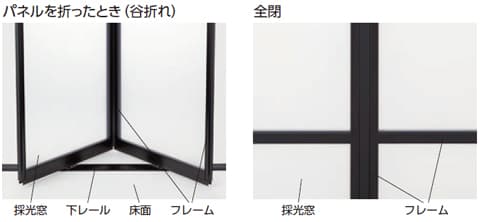

操作位置とパネルの納まりは下表のようになります。使い勝手を考慮して右勝手・左勝手をご指定ください。パネルは左右どちらにも格納することができます。

■パネルの納まり寸法

製品幅などにより、納まり寸法、有効開口寸法が異なります。また、下記の寸法は計算値のため、実際の寸法と誤差が生じる場合があります。目安としてご使用ください。

※出入りのしやすさを考慮して、通り抜けが可能な有効開口寸法を確保できるパネル組数、製品幅にすることをおすすめします。(有効開口寸法の目安＝通常：750mm以上、車イス：800mm以上)

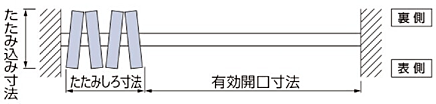

●格納したとき

格納したときのパネルの納まり寸法

※たたみ込み寸法はレールの芯から両側に均等に出ます。

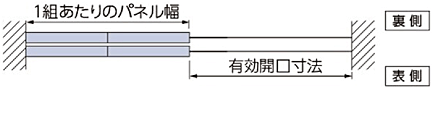

●出入りするとき

出入りするときのパネルの納まり寸法

●パネルの納まり寸法単位：mm
パネル組数	2組	3組	4組
製品幅(W)	1200～2000	2001～3000	3001～4000
1組あたりのパネル幅	(製品幅＋19)÷2	(製品幅＋22)÷3	(製品幅＋25)÷4
たたみ込み寸法	(製品幅＋43)÷4	(製品幅＋58)÷6	(製品幅＋73)÷8
たたみしろ寸法	約168	約252	約336

●有効開口寸法単位：mm
格納したとき	製品幅(W) - たたみしろ寸法
出入りするとき	パネル幅 - 19

部品色の組み合わせ

部品色はフレームカラーにより予め決まった下表の組み合わせになります。上レールと下レールの色は、天井や床材の色に合わせて選ぶこともできます。

フレームカラー		上レール・下レール	樹脂部品	蝶番
単色	PL-800 マットホワイト	マットホワイト	ホワイト	マットホワイト
	PL-806 モダンシルバー	モダンシルバー	グレー	モダンシルバー
	PL-807 マットブラック	マットブラック	ブラック	マットブラック
木目調	PL-802 ホワイト(木目調)	マットホワイト	アイボリー	アイボリー
	PL-803 ライトブラウン(木目調)	モダンシルバー	ブラウン	ブラウン
	PL-804 ブラウン(木目調)	モダンシルバー	ブラウン	ブラウン
	PL-805 ダークブラウン(木目調)	マットブラック	ブラック	マットブラック
