ニチベイ・ハニカムスクリーン
「レフィーナ25・45」
コード式(標準タイプ)
仕様と構造

操作について|コード式(標準タイプ)

●操作方法

小さなサイズの窓にも対応。上部のヘッドボックスもコンパクトです。
昇降側(指定側)のコードを少し引いて手を緩めると、スクリーンが下降。同じコードを下に引き下げると、スクリーンが上昇します。
調光側(昇降とは反対側)のコードを少し引いて手を緩めると、スクリーンが下降します。同じコードを下に引き下げると、スクリーンが上昇します。

コード式の場合

●操作上のご注意

ツインスタイルの操作上のご注意

ツインスタイルの場合

ボトムレールを上げる(図②)場合は、先に中間バーを上げて(図①)から操作を行ってください。中間バーが降りた状態で昇降しますと過剰な負荷がかかり故障の原因となります。

アップダウンスタイルの操作上のご注意

アップダウンスタイルの場合

中間バーを下げきった状態にすると大きくゆれる場合がありますのでご注意ください。

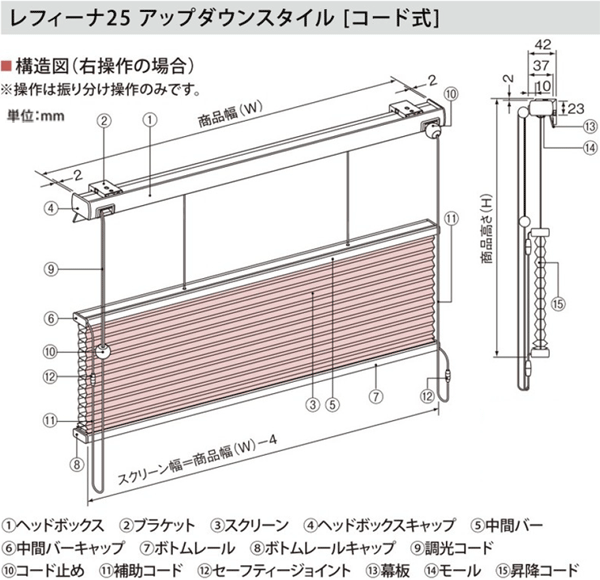

構造図|コード式(標準タイプ)

構造図|レフィーナ25 シングルスタイル コード式

●ブラケット

レフィーナ25 (コード式)

レフィーナ25(コード式)のブラケット

レフィーナ45 (コード式)

レフィーナ45(コード式)のブラケット
ブラケットの使用個数
製品幅(W) 個数
〜120cm 2個
120.5〜200cm 3個

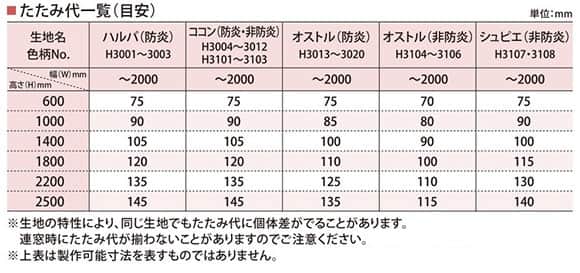

レフィーナ25シングルスタイルコード式のたたみ代
レフィーナ25の他のスタイル、またはレフィーナ45のたたみ代一覧(目安)は下のボタンよりご確認下さい。

●ブラインドボックス(カーテンボックス)への納まり

レフィーナ25 シングルスタイル コード式

レフィーナ25シングルスタイルコード式のブラインドボックスへの納まり
レフィーナ25の他のスタイル、またはレフィーナ45のブラインドボックス(カーテンボックス)への納まりは下のボタンよりご確認下さい。

仕様|コード式(標準タイプ)

レフィーナ25 標準タイプ
シングルスタイル

セル幅 25mm
商品略号 HSC-25
制作可能範囲 製品幅(W) 15〜200cm
製品高さ(H) 30〜250cm
面積 5m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
昇降コード 材質:ポリエステル

レフィーナ25 標準タイプ
ツインスタイル(ハニカム+ハニカムシースルー)

セル幅 25mm
商品略号 HSTCH-25
制作可能範囲 製品幅(W) 25〜200cm
製品高さ(H) 30〜250cm
面積 2.5m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
中間バー
昇降コード 材質:ポリエステル
調光コード

レフィーナ25 標準タイプ
ツインスタイル(ハニカム+プリーツシースルー)

セル幅 25mm
商品略号 HSTCP-25
制作可能範囲 製品幅(W) 25〜200cm
製品高さ(H) 30〜250cm
面積 3.3m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
中間バー
ピッチテープ 材質:ポリエステル
昇降コード
調光コード

レフィーナ25 標準タイプ
アップダウンスタイル

セル幅 25mm
商品略号 HSZC-25
制作可能範囲 製品幅(W) 25〜200cm
製品高さ(H) 30〜250cm
面積 3.6m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
中間バー
昇降コード 材質:ポリエステル
調光コード

レフィーナ45 標準タイプ
シングルスタイル

セル幅 45mm
商品略号 HSC-45
制作可能範囲 製品幅(W) 24.5〜200cm
製品高さ(H) 30〜250cm
面積 5m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
昇降コード 材質:ポリエステル

レフィーナ45 標準タイプ
ツインスタイル(ハニカム+ハニカムシースルー)

セル幅 45mm
商品略号 HSTCH-45
制作可能範囲 製品幅(W) 25〜200cm
製品高さ(H) 30〜250cm
面積 2.5m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
中間バー
昇降コード 材質:ポリエステル
調光コード

レフィーナ45 標準タイプ
ツインスタイル(ハニカム+プリーツシースルー)

セル幅 45mm
商品略号 HSTCP-45
制作可能範囲 製品幅(W) 25〜200cm
製品高さ(H) 30〜250cm
面積 2.5m2
ヘッドボックス 材質:アルミニウム合金
ボトムレール
中間バー
ピッチテープ 材質:ポリエステル
昇降コード
調光コード

※生地により製作可能範囲は異なります。
詳しくは「製品タイプ一覧」または「生地一覧」から各商品ページの価格表をご参照ください。
製品タイプ一覧はこちら生地一覧はこちら

操作部の長さ|コード式(標準タイプ)

●昇降コード・調光コードの長さ

コード式の昇降・調光コードの長さ

商品重量(目安)|コード式(標準タイプ)

スタイルごとの重量計算式

レフィーナ25シングルスタイル:
商品重量(kg)=(製品幅m×1.1)+(製品幅m×製品高さm×生地m2重量)+0.1

レフィーナ25ツインスタイル(ハニカム+ハニカムシースルー):
商品重量(kg)=(製品幅m×1.4)+{製品幅m×製品高さm×(不透明生地m2重量+シースルー生地m2重量)}+0.1

レフィーナ25ツインスタイル(ハニカム+プリーツシースルー):
商品重量(kg)=(製品幅m×1.4)+{製品幅m×製品高さm×(不透明生地m2重量+シースルー生地m2重量×1.45)}+0.1

レフィーナ25アップダウンスタイル:
商品重量(kg)=(製品幅m×1.4)+(製品幅m×製品高さm×生地m2重量)+0.1

レフィーナ45シングルスタイル:
商品重量(kg)=(製品幅m×1.5)+(製品幅m+製品高さm×生地m2重量)+0.1

レフィーナ45ツインスタイル(ハニカム+ハニカムシースルー):
商品重量(kg)=(製品幅m×2.2)+{製品幅m×製品高さm×(不透明生地m2重量+シースルー生地m2重量)}+0.2

レフィーナ45ツインスタイル(ハニカム+プリーツシースルー):
商品重量(kg)=(製品幅m×2.2)+{製品幅m×製品高さm×(不透明生地m2重量+シースルー生地m2重量×1.45)}+0.2

生地m2重量
生地名 色柄No. 生地m2重量(kg/m2)
25mm 45mm
ハルパ(防炎) H3001〜3003 0.29 0.22
ココン(防炎) H3004〜3012 0.29 0.22
ココン(非防炎) H3101〜3103 0.23 0.20
オストル(防炎) H3013〜3020 0.34 0.28
オストル(非防炎) H3104〜3106 0.25 0.25
シュピエ(非防炎) H3107〜3108 0.26 0.20
みなもII(防炎) H3021〜3023 0.07 -
デリス遮熱(防炎) H3024〜3026 0.18 -

オプション(※有料)|コード式(標準タイプ)

■フレーム

両サイドにフレームを付けることにより、窓枠とスクリーンの隙間からの光漏れを防ぎます。

●レフィーナ25用

レフィーナ25オプションフレーム

構造図

レフィーナ25オプションフレーム構造図

価格(税込)

長さ 個数
20〜100cm

メーカー標準価格:¥4,840/セット

松装販売価格:¥2,618/セット

〜200cm

メーカー標準価格:¥9,680/セット

松装販売価格:¥5,236/セット

〜300cm

メーカー標準価格:¥19,360/セット

松装販売価格:¥10,461/セット

  • ※窓枠内側実寸法を0.1cm単位で製品幅(W)、製品高さ(H)にご記入ください。
  • ※フレームは窓枠内付のみの取付けとなります。
  • ※製品幅(W)が24cm以下の商品には対応しません。
  • ※フレームには取付ネジ用の穴があいておりますので、付属のネジで固定してください。
  • ※ご注文の際は1セット単位(左右各1本)でのご注文となります。1本でのご注文はお問合せください。
  • ※本商品では、完全遮光はできません。
  • ※ツインスタイル・アップダウンスタイルコード式は、昇降操作側が操作方向となります。

●レフィーナ45用

レフィーナ45オプションフレーム

構造図

レフィーナ45オプションフレーム構造図

価格(税込)

長さ 個数
20〜100cm

メーカー標準価格:¥6,050/セット

松装販売価格:¥3,267/セット

〜200cm

メーカー標準価格:¥12,100/セット

松装販売価格:¥6,534/セット

〜300cm

メーカー標準価格:¥24,200/セット

松装販売価格:¥13,068/セット

  • ※窓枠内側実寸法を0.1cm単位で製品幅(W)、製品高さ(H)にご記入ください。
  • ※フレームは窓枠内付のみの取付けとなります。
  • ※フレームには取付ネジ用の穴があいておりますので、付属のネジで固定してください。
  • ※ご注文の際は1セット単位(左右各1本)でのご注文となります。1本でのご注文はお問合せください。
  • ※本商品では、完全遮光はできません。
  • ※ツインスタイル・アップダウンスタイルコード式は、昇降操作側が操作方向となります。

商品部品色・フレームカラー組み合わせ(レフィーナ25・45共通)

商品部品色・フレームカラー組み合わせ

■取付補助ブラケット

●取付補助ブラケットL型タイプ

メーカー標準価格:847円(税込)/1セット2個入

松装販売価格:462円(税込)/1セット2個入

●取付補助ブラケットT型タイプ

メーカー標準価格:847円(税込)/1セット2個入

松装販売価格:462円(税込)/1セット2個入

■ソフトクッション

ボトムレール、中間バーと窓枠との接触音を軽減します。

ソフトクッション

●ソフトクッション

メーカー標準価格:330円(税込)/1セット8個入

松装販売価格:187円(税込)/1セット8個入

■ブラケットスペーサー

窓枠の上の壁面に商品を取付ける場合、壁面と窓枠の段差を解消するために使用します。

ブラケットスペーサー

●ブラケットスペーサー

メーカー標準価格:77円(税込)/1個

松装販売価格:44円(税込)/1個

  • ※ブラケットスペーサーの組み合せは最大4連(4個)までです。
  • ※ブラケットスペーサー用ネジは3連の場合、最低60mm以上のネジをご用意ください。
  • ※ブラケットスペーサー用ネジは4連の場合、最低70mm以上のネジをご用意ください。

●ブラケットスペーサー10

メーカー標準価格:220円(税込)/1セット

松装販売価格:121円(税込)/1セット

  • ※ブラケットスペーサー:1個、ブラケットスペーサー用取付けネジ、ブラケット用取付けネジのセットになります。

●ブラケットスペーサー18

メーカー標準価格:286円(税込)/1セット

松装販売価格:154円(税込)/1セット

  • ※ブラケットスペーサー:2個、ブラケットスペーサー用取付けネジ、ブラケット用取付けネジのセットになります。

採寸・取付方法|コード式(標準タイプ)

●採寸方法

天井付け採寸方法

天井付けの場合、製品幅(W)も製品高さ(H)も窓枠の内側実寸法から1cm程度差し引いてください。
※オプションフレーム取付けの際は、窓枠内側実寸法を0.1cm単位で製品幅(W)、製品高さ(H)にご記入ください。

正面付け採寸方法

正面付けの場合、商品の寸法は、製品幅(W)も製品高さ(H)も窓枠の外側実寸法です。

●ブラケットの取付方法

窓枠に取付る方法

※付属のネジは木枠用です。その他の場所で使用する際には用途に合ったネジをご用意ください。

カーテンレールに取付る方法

※カーテンレール取付用ナットはご注文の際にその他欄にご記入ください。

●ブラケット取付位置

ブラケット取付位置

Aの寸法:1〜3cm

※ブラケットは上図のような位置に、2本のネジでしっかりと固定してください。

●本体の取付・取り外し方法

取付方法

ヘッドボックスをブラケット手前のツメに引っかけてから、奥へ押し上げるように、カチッと押し込んでください。

取り外し方法

スクリーンをたたみ込み、本体を手でささえながらブラケット背面下部のプッシュボタンを押してください。

安全対策|コード式(標準タイプ)

セーフティージョイント

■チャイルドセーフティー
コード式は、万一お子さまの体にコードが巻き付いてしまった場合でも、荷重がかかるとジョイントが外れる仕組みになっている「セーフティージョイント」が付属しています。
